Subaru Forester (1997-2018) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Subaru Forester (1997–2018), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Subaru Forester (1997-2002) – schéma des fusibles
Année de fabrication : 1997, 1998, 1999, 2000, 2001, 2002.
Les fusibles de l’allume-cigare (prise de courant) de la Subaru Forester sont le fusible 4 du panneau de fusibles du tableau de bord.

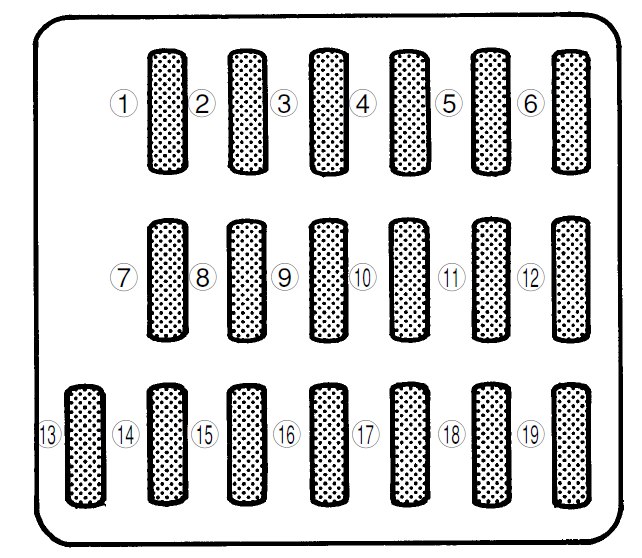

Panneau de fusibles situé derrière le vide-poches
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Ventilateur de chauffage |
| 2 | 15 | Ventilateur de chauffage |
| 3 | 15 | Verrouillage électrique des portes |
| 4 | 20 | Allume-cigare ;
Rétroviseurs électriques. |
| 5 | 10 | Feu arrière ;
Feux de stationnement. |
| 6 | 15 | Airbag SRS |
| 7 | 15 | Feux de brouillard |
| 8 | 20 | Électrovanne ABS |
| 9 | 15 | Horloge radio |
| 10 | – | Vide |
| 11 | 15 | Système de démarrage du moteur ;
Airbag SRS. |
| 12 | 10 | Réglage de la luminosité de l’éclairage |
| 13 | 15 | Dégivrage des essuie-glaces |
| 14 | – | Vide |
| 15 | 20 | Essuie-glace et lave-glace avant ;
Essuie-glace et lave-glace arrière. |
| 16 | 20 | Feu stop |
| 17 | 15 | Climatisation |
| 18 | 15 | Feu de recul ;
Régulateur de vitesse ; Contrôle ABS. |
| 19 | 20 | Prise d’accessoires arrière ;
Chauffage des sièges. |

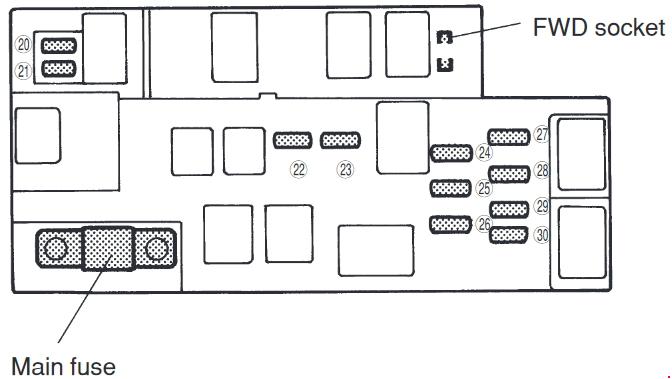

Panneau de fusibles situé dans le compartiment moteur
| N° | Ampérage [A] | Description |
| 20 | 20 | Ventilateur de radiateur (principal) |
| 21 | 20 | Ventilateur de radiateur (auxiliaire) |
| 22 | 20 | Dégivreur de lunette arrière |
| 23 | 15 | Feux de détresse ;
Klaxon. |
| 24 | 15 | Témoin du système d’airbag |
| 25 | 10 | Unité de commande de transmission automatique |
| 26 | 10 | Alternateur |
| 27 | 15 | Phare (côté droit) |
| 28 | 15 | Phare (côté gauche) |
| 29 | 20 | Interrupteur d’éclairage |
| 30 | 15 | Éclairage intérieur ;
Horloge. |
Subaru Forester (2017-2018) – schéma des fusibles
Année de fabrication : 2017, 2018.
Les fusibles de l’allume-cigare (prise de courant) de la Subaru Forester sont les fusibles 13 et 20 de la boîte à fusibles du tableau de bord.

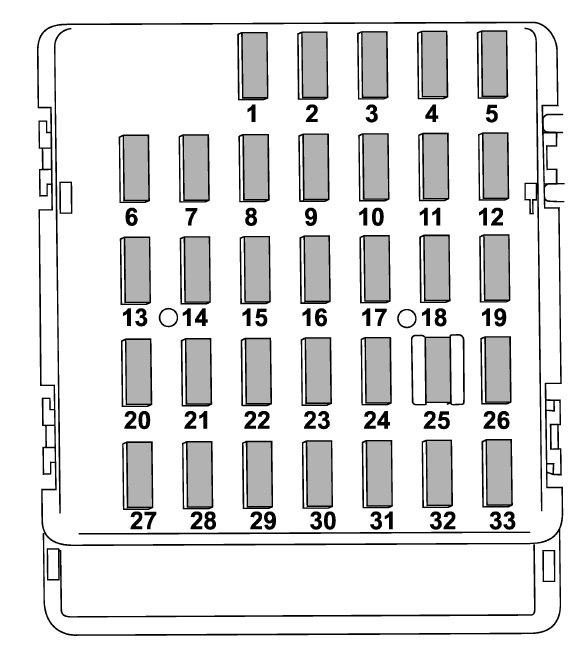

Boîte à fusibles située dans l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 20 | Construction de la remorque |
| 2 | 15 | Chauffage des sièges arrière |
| 3 | 15 | Verrouillage des portes |
| 4 | 10 | Relais de dégivrage d’essuie-glace avant |
| 5 | 10 | Combiné d’instruments |
| 6 | 7,5 | Rétroviseurs à commande électrique ;
Relais de chauffage des sièges. |
| 7 | 15 | Compteur kilométrique combiné ;
Unité intégrée. |
| 8 | 20 | Feu de freinage |
| 9 | 15 | Dégivrage d’essuie-glace avant |
| 10 | 7,5 | D-OP +B |
| 11 | 7,5 | Activation du signal de l’unité |
| 12 | 15 | Transmission automatique ;
Unité de commande du moteur ; Unité intégrée. |
| 13 | 20 | Alimentation des accessoires (console centrale) |
| 14 | 15 | Feu de position ;
Feu arrière ; Feu arrière combiné. |
| 15 | 10 | Éclairage du coffre ;
Unité sans clé. |
| 16 | 10 | Éclairage |
| 17 | 15 | Chauffage des sièges |
| 18 | 10 | Feu de recul |
| 19 | 7,5 | Relais d’essuie-glace |
| 20 | 10 | Prise d’alimentation des accessoires (tableau de bord) |
| 21 | 7,5 | Relais de démarrage |
| 22 | 10 | Climatisation ;
Bobine de relais de dégivrage de lunette arrière. |
| 23 | — | — |
| 24 | 10 | Unité audio ;
Système de navigation (si équipé). |
| 25 | 15 | Système d’airbag SRS |
| 26 | — | — |
| 27 | 15 | Ventilateurs |
| 28 | 15 | Ventilateurs |
| 29 | 15 | Phares antibrouillard |
| 30 | — | — |
| 31 | 7,5 | Climatisation automatique ;
Unité intégrée. |
| 32 | 7,5 | Interrupteur d’embrayage ;
Unité de commande de verrouillage de direction. |
| 33 | 7,5 | Unité de commande de dynamique du véhicule |

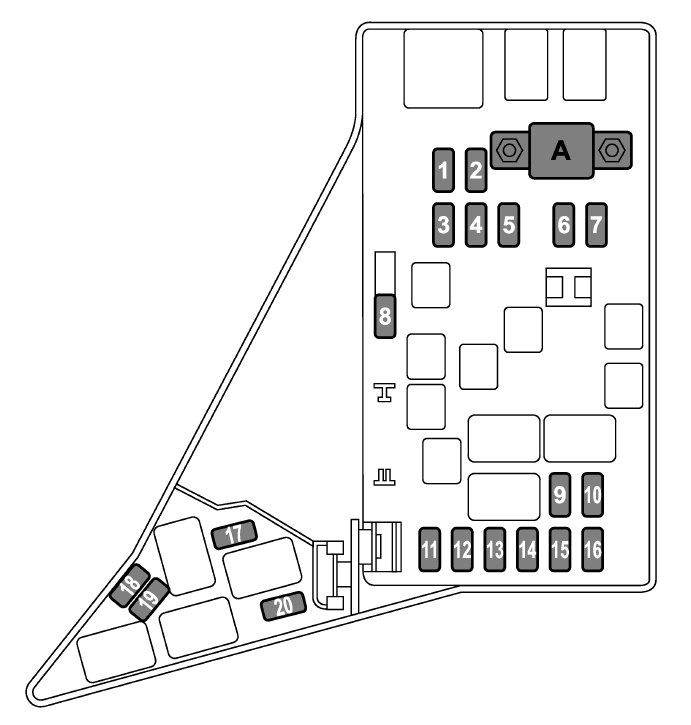

Panneau de fusibles situé dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 30 | Unité ABS ;
Unité de contrôle dynamique du véhicule. |
| 2 | 25 | Ventilateur principal (ventilateur de refroidissement) |
| 3 | 10 | Ventilateur auxiliaire (ventilateur de refroidissement) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Phare (phares avec feux de croisement) |
| 7 | 15 | Phare (phares avec feux de route) |
| 8 | 20 | Feu de recul |
| 9 | 15 | Klaxon |
| 10 | 25 | Chauffage de la lunette arrière ;
Chauffage des rétroviseurs. |
| 11 | 15 | Pompe à carburant |
| 12 | 20 | Unité de commande de transmission CVT |
| 13 | 7,5 | Unité de commande du moteur |
| 14 | 15 | Feux de détresse et clignotants |
| 15 | 15 | Relais des feux arrière et de l’éclairage |
| 16 | 7,5 | Alternateur |
| 17 | — | — |
| 18 | — | — |
| 19 | 15 | Phare (feux de croisement – côté droit) |
| 20 | 15 | Phare (feux de croisement – côté gauche) |
À propos du Subaru Forester (1997-2018)
Le Subaru Forester, introduit en 1997, est un SUV compact qui a gagné en popularité grâce à sa fiabilité et sa polyvalence. Ce modèle est connu pour son design robuste et sa capacité à gérer différents terrains, ce qui le rend idéal pour les voyages en famille et les trajets aventureux. Le Forester offrait diverses options de motorisation, y compris des moteurs à essence de 2,0 à 2,5 litres, et dans certaines versions, avec un turbocompresseur. Grâce à la transmission intégrale symétrique de Subaru, il offre une excellente traction et stabilité sur route et hors route.
Schéma de la boîte à fusibles du Subaru Forester
Cette page présente le schéma de la boîte à fusibles du Subaru Forester, essentiel pour l’entretien correct des systèmes électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur ou dans le compartiment moteur. Les schémas incluent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son contenu et de l’entretenir correctement.
