Kia Sorento I (2002-2009) – boîte à fusibles
Kia Sorento I (2002-2009) – schéma de la boîte à fusibles
Année de fabrication : 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

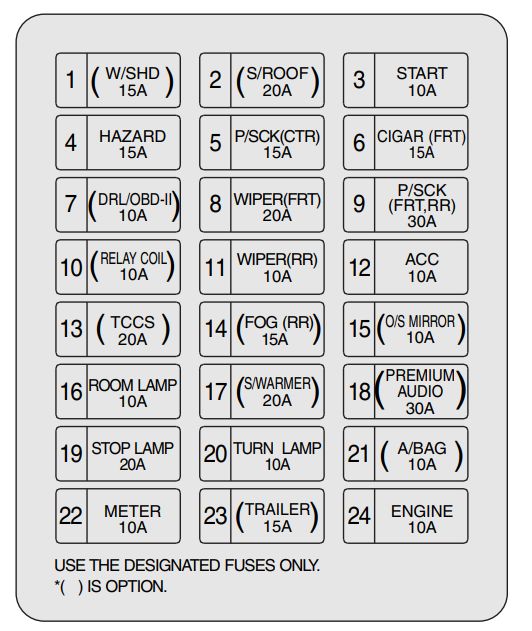

Panneau de fusibles côté conducteur
| Nr | Description | Ampérage [A] | Description |
|---|---|---|---|
| Nr | Description | Ampérage [A] | Description |
| 1 | LAVE-GLACE | 15 A | Lave-glace |
| 2 | TOIT OUVRANT | 20 A | Toit ouvrant |
| 3 | DÉMARRAGE | 10 A | Système de démarrage ;
PCM ; ACC. |
| 4 | DANGER | 15 A | Clignotants ;
Feux de détresse. |
| 5 | PRISE DE COURANT (CENTRE) | 15 A | Alimentation centrale |
| 6 | ALLUME-CIGARE (AVANT) | 15 A | Allume-cigare |
| 7 | FEUX DE JOUR/OBD-II | 10 A | Connecteur de diagnostic |
| 8 | ESSUIE-GLACE (AVANT) | 20 A | Essuie-glace et lave-glace ;
Phare ; Chauffage et climatisation avant ; Système de refroidissement ; Lave-glace. |
| 9 | PRISE DE COURANT (AVANT, ARRIÈRE) | 30 A | Alimentation avant et arrière |
| 10 | BOBINE DE RELAIS | 10 A | Bobine de relais |
| 11 | ESSUIE-GLACE (ARRIÈRE) | 10 A | Essuie-glace et lave-glace ;
ETWIS ; Chauffage et climatisation ; Ordinateur de bord ; Toit ouvrant. |
| Numéro | Description | Ampérage [A] | Description |
|---|---|---|---|
| 12 | ACC | 10 A | Alimentation du rétroviseur ;
Allume-cigare ; Source d’alimentation ; Horloge ; Accès sans clé ; Audio. |
| 13 | TCCS | 20 A | Unité de commande de transmission |
| 14 | FEU DE BROUILLARD (ARRIÈRE) | 15 A | Feu de brouillard arrière |
| 15 | RÉTROVISEUR EXTÉRIEUR | 10 A | Rétroviseur électrique avec télécommande |
| 16 | PLAFONNIER | 10 A | Tableau de bord ;
ETWIS ; Phare ; Feux de jour ; Accès sans clé ; Éclairage intérieur ; Horloge. |
| 17 | CHAUFFAGE DE SIÈGE | 20 A | Chauffage des sièges |
| 18 | AUDIO PREMIUM | 30 A | Audio |
| 19 | FEU STOP | 20 A | Feu stop |
| 20 | CLIGNOTANT | 10 A | Clignotants ;
Feux de détresse |
| 21 | AIRBAG | 10 A | Airbag |
| 22 | COMPTEUR | 10 A | PCM ;
ACC ; Ordinateur de bord ; Feu stop ; Feux de jour ; ETWIS ; Tableau de bord ; Chauffage et climatisation avant. |
| 23 | REMORQUE | 15 A | Accessoires de remorque |
| 24 | MOTEUR | 10 A | PCM ;
Refroidissement ; Capteur de vitesse ; Connecteur de diagnostic ; ACC ; Tableau de bord ; ABS. |

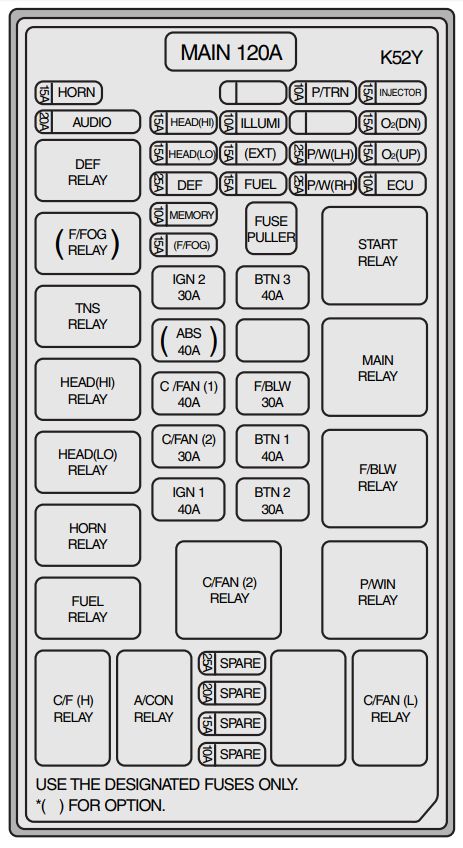

Compartiment moteur
| Fusible | Ampérage [A] | Description |
|---|---|---|
| Fusible | Ampérage [A] | Description |
| KLAXON | 15 A | Klaxon |
| P/TRN | 10 A | PCM ;
Relais principal. |
| INJECTEUR | 15 A | PCM |
| AUDIO | 20 A | Audio |
| PHARE (FEUX DE ROUTE) | 15 A | Phare principal |
| ILLUMINATION | 10 A | Éclairage de la clé de contact |
| O2 (BAS) | 15 A | PCM |
| PHARE (FEUX DE CROISEMENT) | 15 A | Phare principal |
| EXT | 15 A | Feux de jour ;
Éclairage de la plaque d’immatriculation ; Feu arrière ; Feu de position ; Feu tournant. |
| VITRE ÉLECTRIQUE (GAUCHE) | 25 A | Alimentation de la vitre |
| O2 (HAUT) | 15 A | PCM |
| DÉGIVRAGE | 25 A | Dégivreur |
| Fusible | Ampérage [A] | Description |
|---|---|---|
| CARBURANT | 15 A | Relais de la pompe à carburant |
| VITRE ÉLECTRIQUE (DROITE) | 25 A | Alimentation de la vitre |
| ECU | 10 A | PCM ;
Refroidissement. |
| MÉMOIRE | 10 A | Chauffage et climatisation avant ;
ETWIS ; Système d’accès sans clé. |
| FEU DE BROUILLARD AVANT | 15 A | Phare antibrouillard avant |
| ALLUMAGE 2 | 30 A | Clé de contact |
| BTN 3 | 40 A | Clignotants ;
Feux de détresse ; Alimentation du verrouillage des portes. |
| ABS 1 | 40 A | ABS |
| VENTILATEUR DE REFROIDISSEMENT (1) | 40 A | Système de refroidissement |
| SOUFFLERIE | 30 A | Chauffage et climatisation avant |
| VENTILATEUR DE REFROIDISSEMENT (2) | 30 A | Système de refroidissement |
| BTN 1 | 40 A | Allume-cigare ;
Alimentation. |
| ALLUMAGE 1 | 40 A | Clé de contact |
| BTN 2 | 30 A | Siège électrique ;
PCM. |
À propos du Kia Sorento I (2002-2009)
Le Kia Sorento de première génération, produit de 2002 à 2009, est un SUV robuste qui a gagné en popularité grâce à sa fiabilité et son espace. Ce modèle offre diverses motorisations, y compris des moteurs essence et diesel, qui fournissent une puissance suffisante pour la conduite en ville et hors route. Le Sorento I est connu pour son intérieur confortable et la possibilité d’une transmission intégrale, ce qui le rend idéal pour les voyages en famille et les aventures hors des sentiers battus. Grâce à sa construction et son design, ce modèle conserve toujours sa place parmi les SUV populaires sur le marché.
Schéma de la boîte à fusibles du Kia Sorento I
Cette page présente le schéma de la boîte à fusibles du Kia Sorento I, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une deuxième boîte à fusibles peut être placée dans le compartiment moteur. Les diagrammes sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir des informations précises sur sa configuration.
