Kia Ceed 2 JD (2016-2018) – Boîte à fusibles
Kia Ceed 3 (CD) – schéma de la boîte à fusibles
Année de fabrication : 2016, 2017, 2018.
Les fusibles de l’allume-cigare (prise de courant) de la Kia Ceed JD sont les fusibles 46 (20A) dans la boîte à fusibles du tableau de bord.

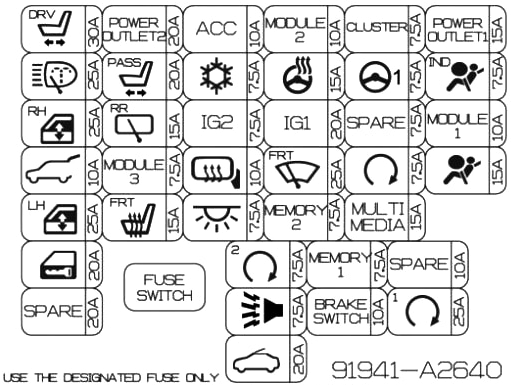

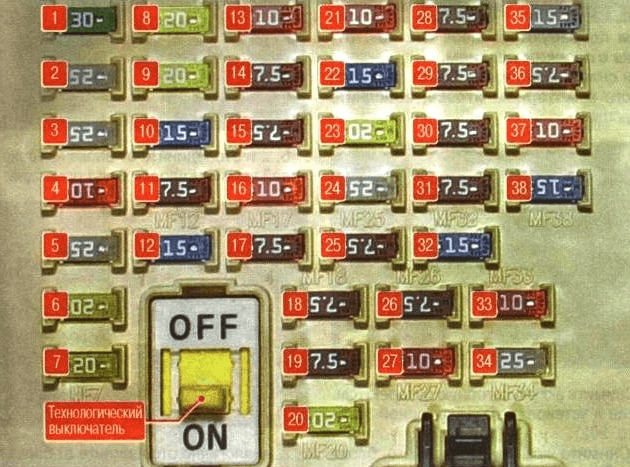

Boîte à fusibles dans l’habitacle
Située dans la partie inférieure du tableau de bord, à gauche.
| Numéro | Description |
| 1 | Siège conducteur à réglage électrique 30A |
| 2 | 25A Lave-phares |
| 3 | 25A Lève-vitres électriques (côté droit) |
| 4 | 10A Verrouillage électrique du hayon |
| 5 | 25A Lève-vitres électriques (côté gauche) |
| 6 | 20A Verrouillage centralisé |
| 7 | 20A Réserve |
| 8 | 20A Allume-cigare ;
Prise de courant arrière. |
| 9 | Siège conducteur à réglage électrique 20A |
| 10 | 15A Essuie-glace de hayon |
| 11 | 7,5A Système d’allumage automatique des phares ;
Verrouillage du sélecteur de transmission automatique ; Interrupteur d’alarme. |
| 12 | 15A Sièges avant chauffants |
| 13 | 10A Système audio ;
Horloge ; Système d’ouverture sans clé ; Unité de commande électronique de la carrosserie (BCM) ; Rétroviseurs extérieurs à réglage électrique. |
| 14 | Climatisation 7,5 A |
| 15 | 7,5A Lave-phares ;
Capteur de pluie ; Unité de commande électronique de la carrosserie (BCM) ; Réglage automatique des rétroviseurs ; Toit ouvrant électrique ; Système d’ouverture sans clé ; Sièges avant chauffants. |
| 16 | 10A Rétroviseurs extérieurs chauffants ;
Climatisation. |
| 17 | 7,5A Éclairage intérieur |
| 18 | 7,5A Système d’ouverture sans clé ;
Bouton de démarrage et d’arrêt du moteur. |
| 19 | 7,5A Alarme antivol |
| 20 | 20A Toit ouvrant électrique |
| 21 | 10A Frein de stationnement électrique ;
Réglage électrique de l’angle des phares ; Climatisation ; Système d’aide au stationnement ; Phares ; Indicateur de position du sélecteur de transmission automatique ; Éclairage de l’interrupteur du tableau de bord ; Sièges avant chauffants. |
| 22 | 15A Chauffage du volant |
| 23 | 20A Boîtier de fusibles et de relais dans le compartiment moteur |
| 24 | 25A Essuie-glace ;
Capteur de pluie. |
| 25 | Immobilisateur 7,5A |
| 26 | 7,5A Rétroviseurs extérieurs à réglage électrique ;
Verrouillage centralisé ; Tableau de bord ; Climatisation ; Système de surveillance de la pression des pneus ; Système d’aide au stationnement ; Éclairage de l’interrupteur d’allumage ; Unité de commande de la carrosserie (BCM). |
| 27 | 10A Système d’accès sans clé ;
Feux de freinage. |
| 28 | 7,5A Tableau de bord ;
Horloge. |
| 29 | 7,5A Direction assistée électrique |
| 30 | 7,5A Réserve |
| 31 | 7,5A Moteur de démarrage ;
Clé de contact ; Capteur de position du sélecteur de transmission automatique ; Contrôleur de transmission automatique. |
| 32 | 15A Système audio ;
Horloge. |
| 33 | 10A Réserve |
| 34 | Système d’ouverture sans clé 25A |
| 35 | 15A Prise de courant avant |
| 36 | 7,5A Tableau de bord |
| 37 | 10A Unité de commande électronique de la carrosserie (BCM) ;
Système de surveillance de la pression des pneus ; Sélecteur de transmission automatique ; Système audio ; Système de commande automatique des phares ; Système d’avertissement de sortie de voie. |
| 38 | 15A Système de sécurité passive SRS |
| Numéro | Description |
| 1 | Siège conducteur à réglage électrique 30A |
| 2 | 25A Lave-phares |
| 3 | 25A Lève-vitres électriques (côté droit) |
| 4 | 10A Verrouillage électrique du hayon |
| 5 | 25A Lève-vitres électriques (côté gauche) |
| 6 | 20A Verrouillage centralisé |
| 7 | 20A Réserve |
| 8 | 20A Allume-cigare ;
Prise de courant arrière. |
| 9 | Siège conducteur à réglage électrique 20A |
| 10 | 15A Essuie-glace de hayon |
| 11 | 7,5A Système d’allumage automatique des phares ;
Verrouillage du sélecteur de transmission automatique ; Interrupteur d’alarme. |
| 12 | 15A Sièges avant chauffants |
| 13 | 10A Système audio ;
Horloge ; Système d’ouverture sans clé ; Unité de commande électronique de la carrosserie (BCM) ; Rétroviseurs extérieurs à réglage électrique. |
| 14 | Climatisation 7,5 A |
| 15 | 7,5A Lave-phares ;
Capteur de pluie ; Unité de commande électronique de la carrosserie (BCM) ; Réglage automatique des rétroviseurs ; Toit ouvrant électrique ; Système d’ouverture sans clé ; Sièges avant chauffants. |
| 16 | 10A Rétroviseurs extérieurs chauffants ;
Climatisation. |
| 17 | 7,5A Éclairage intérieur |
| 18 | 7,5A Système d’ouverture sans clé ;
Bouton de démarrage et d’arrêt du moteur. |
| 19 | 7,5A Alarme antivol |
| 20 | 20A Toit ouvrant électrique |
| 21 | 10A Frein de stationnement électrique ;
Réglage électrique de l’angle des phares ; Climatisation ; Système d’aide au stationnement ; Phares ; Indicateur de position du sélecteur de transmission automatique ; Éclairage de l’interrupteur du tableau de bord ; Sièges avant chauffants. |
| 22 | 15A Chauffage du volant |
| 23 | 20A Cadre de fusibles et de relais dans le compartiment moteur |
| 24 | 25A Essuie-glace ;
Capteur de pluie. |
| 25 | Immobilisateur 7,5A |
| 26 | 7,5A Rétroviseurs extérieurs à réglage électrique ;
Verrouillage centralisé ; Tableau de bord ; Climatisation ; Système de surveillance de la pression des pneus ; Système d’aide au stationnement ; Éclairage de l’interrupteur d’allumage ; Unité de commande de la carrosserie (BCM). |
| 27 | 10A Système d’accès sans clé ;
Feux de freinage. |
| 28 | 7,5A Tableau de bord ;
Horloge. |
| 29 | 7,5A Direction assistée électrique |
| 30 | 7,5A Réserve |
| 31 | 7,5A Moteur de démarrage ;
Clé de contact ; Capteur de position du sélecteur de transmission automatique ; Contrôleur de transmission automatique. |
| 32 | 15A Système audio ;
Horloge. |
| 33 | 10A Réserve |
| 34 | Système d’ouverture sans clé 25A |
| 35 | 15A Prise de courant avant |
| 36 | 7,5A Tableau de bord |
| 37 | 10A Unité de commande électronique de la carrosserie (BCM) ;
Système de surveillance de la pression des pneus ; Sélecteur de transmission automatique ; Système audio ; Système de commande automatique des phares ; Système d’avertissement de sortie de voie. |
| 38 | 15A Système de sécurité passive SRS |
Dans le compartiment moteur
Unité principale
Le cadre des fusibles principaux et des relais est situé sur le côté gauche du compartiment moteur.
| Numéro | Description |
| 1 | 25A Réserve |
| 2 | 7,5A Réserve |
| 3 | 10A Feu de recul |
| 4 | 15A Unité de commande électronique du moteur ;
Immobilisateur ; Système d’ouverture sans clé. |
| 5 | 10A Système anti-blocage ABS, ESC |
| 6 | 15A Unité de commande électronique de la transmission automatique ;
Feux de freinage. |
| 7 | 10A Réserve |
| 8 | 15A Réserve |
| 9 | 20A Réserve |
| 10 | Pompe à carburant 15A |
| 11 | 15A Unité de commande électronique du moteur |
| 12 | 15A Signaux sonores ;
Klaxon. |
| 13 | 10A Pompe à carburant |
| 14 | 10A Unité de commande électronique du moteur |
| 15 | Bobines d’allumage 20A |
| 16 | 10A Moteur de démarrage, système de variation de phase de distribution |
| 17 | 20A Unité de commande électronique du moteur |
| 18 | 10A Capteurs d’oxygène ;
Système de variation de la longueur des canaux du collecteur d’admission ; Valve de purge du réservoir. |
| 19 | 15F Pare-brise avant chauffant |
| 20 | 15A Feux de freinage, aide au démarrage en côte |
| 21 | 20A Unité de commande électronique du moteur |
| 22 | 40A Unité de commande électronique de la transmission automatique |
| 23 | 40A Fusibles n° 10-18 |
| 24 | 50A Boîte à fusibles dans l’habitacle |
| 25 | Ventilateur de chauffage électrique 50A |
| 26 | 10A Climatisation |
| 27 | 10A Capteur de pluie |
| 28 | 40A Lunette arrière chauffante |
| 29 | 40A Interrupteur d’allumage ;
Boîte à fusibles de l’habitacle. |
| 30 | 40A Unité de commande électronique de la transmission automatique |
| 31 | 30A Frein de stationnement électrique |
| 32 | 30A Frein de stationnement électrique |
| 33 | Ventilateur de radiateur électrique 40A |
| Relais | |
| R1 | Relais du ventilateur de radiateur (basse vitesse) |
| R2 | Relais du ventilateur de radiateur (haute vitesse) |
| R3 | Relais d’avertissement de freinage d’urgence |
| R4 | Relais du ventilateur de chauffage |
| R5 | Relais de la lunette arrière chauffante |
| R6 | Relais du système d’allumage |
| R7 | Relais des essuie-glaces |
| R8 | Relais du système d’allumage |
| R9 | Relais du démarreur |
| R10 | Relais de l’interrupteur d’allumage |
| R11 | Relais de chauffage auxiliaire |
| R12 | Relais d’aide au démarrage en côte |

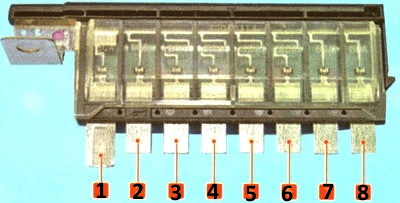

Schéma des fusibles d’alimentation
Situé à l’intérieur de l’unité principale
| Numéro | Description |
| 1 | 80A Direction assistée électrique |
| 2 | 60A Bloc de montage dans l’habitacle ;
Bloc de phare gauche ; Clignotants ; Feux de jour. |
| 3 | 40A Système anti-blocage ABS, ESC |
| 4 | 40A ABS ;
ESC ; Connecteur de diagnostic. |
| 5 | 40A Interrupteur d’allumage ;
Moteur de démarrage. |
| 6 | 40A Non utilisé |
| 7 | 60A Chauffage auxiliaire |
| 8 | 50A Bloc de montage dans l’habitacle ;
Bloc de phare droit ; Feux de brouillard ; Feux arrière. |
Blocage supplémentaire
Il est principalement installé dans les moteurs diesel.
| Description |
| A : PTC (essence) / relais de chauffage du carburant (diesel) |
| B : Relais des bougies de préchauffage |
| C : relais PTK3 |
| D : relais PTK2 |
| E : relais PTK1 |
Le fusible principal d’alimentation est situé sur la borne positive de la batterie.
