SEAT Toledo NH (2012-2019) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la SEAT Toledo (NH) 2012–2019, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
SEAT Toledo NH (2012-2019) – Schéma des fusibles
Année de fabrication : 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de la SEAT Toledo est le fusible n°47 (2012-2015) ou n°44 (2016-2019) dans le compartiment à fusibles du tableau de bord.
| Couleur | Ampères [A] |
|---|---|
| Noir | 1 |
| Violet | 3 |
| Marron clair | 5 |
| Marron | 7,5 |
| Rouge | 10 |
| Bleu | 15 |
| Jaune | 20 |
| Blanc ou transparent | 25 |
| Vert | 30 |
| Orange | 40 |
Habitacle
Les fusibles sont situés sur le tableau de bord, côté conducteur, derrière un cache.
Moteur
La boîte à fusibles est située sur le côté droit du moteur.
2012, 2013, 2014, 2015
Tableau de bord
Volant à gauche

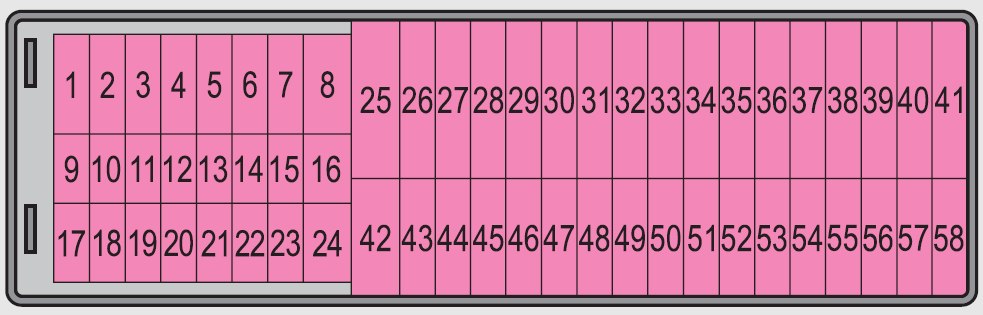

Affectation des fusibles sur le tableau de bord (2012)
| Nr | Équipements électriques |
|---|---|
| Nr | Équipements électriques |
| 1 | S – Démarrage |
| 2 | Start/Stop |
| 3 | Tableau de bord ;
Contrôle de la portée des phares ; Téléphone ; Capteur de niveau d’huile. |
| 4 | Unité de commande ABS/ESC |
| 5 | Moteur essence :
Régulateur de vitesse. |
| 6 | Feu de recul (boîte manuelle) |
| 7 | Interrupteur, unité de commande moteur, boîte automatique |
| 8 | Interrupteur de frein ;
Interrupteur d’embrayage ; Ventilateur de refroidissement. |
| 9 | Panneau de commande de chauffage ;
Contrôleur de climatisation ; Aide au stationnement ; Lève-vitres électriques ; Ventilateur de radiateur ; Gicleurs d’essuie-glace avant. |
| 10 | Convertisseur DC-DC |
| 11 | Commande de rétroviseur extérieur |
| 12 | Unité de commande d’attelage de remorque |
| 13 | Contrôleur de boîte automatique ;
Sélection automatique des vitesses. |
| 14 | Contrôle de la portée des phares |
| 15 | Vide |
| 16 | Direction assistée ;
Capteur de vitesse ; Unité de commande moteur. |
| 17 | Radio (START-STOP) ;
Feu de jour |
| 18 | Rétroviseurs chauffants |
| 19 | Entrée d’allumage |
| 20 | Contrôleur moteur ;
Contrôleur de pompe à carburant ; Pompe à carburant. |
| 21 | Feu de recul (boîte automatique) ;
Phares antibrouillard avec fonction CORNER. |
| 22 | Panneau de commande de chauffage ;
Contrôleur de climatisation ; Téléphone ; Panneau d’instruments général ; Capteur d’angle de braquage ; Volant multifonction ; Verrouillage de clé de boîte automatique. |
| 23 | Éclairage intérieur ;
Éclairage de la boîte à gants et du coffre ; Feux de position. |
| 24 | Unité de commande centrale du véhicule |
| 25 | Vide |
| 26 | Essuie-glace arrière |
| 27 | Vide |
| 28 | Moteur essence :
Valve AKF ; Chauffage. |
| Nr | Équipements électriques |
|---|---|
| 29 | Injection ;
Pompe de liquide de refroidissement. |
| 30 | Pompe à carburant ;
Allumage ; Régulateur de vitesse. |
| 31 | Sonde Lambda |
| 32 | Pompe à carburant haute pression ;
Valve de pression. |
| 33 | Unité de commande moteur |
| 34 | Unité de commande moteur ;
Pompe à vide. |
| 35 | Éclairage des boutons ;
Éclairage de la plaque d’immatriculation ; Feux de stationnement ; Lave-phares. |
| 36 | Feux de route |
| 37 | Feux antibrouillard arrière ;
Convertisseur DC/DC. |
| 38 | Phares antibrouillard |
| 39 | Ventilateur de chauffage |
| 40 | Vide |
| 41 | Sièges avant chauffants |
| 42 | Lunette arrière chauffante |
| 43 | Klaxon |
| 44 | Essuie-glaces |
| 45 | Verrouillage du hayon ;
Verrouillage centralisé. |
| 46 | Alarme |
| 47 | Allume-cigare ;
Prise de courant dans le coffre. |
| 48 | ABS |
| 49 | Clignotants ;
Feux de freinage. |
| 50 | Convertisseur DC-DC ;
Radio. |
| 51 | Lève-vitres électriques (conducteur + arrière gauche) |
| 52 | Lève-vitres électriques (passager avant + arrière droit) |
| 53 | Système de pulvérisation de la lunette arrière |
| 54 | Panneau d’instruments général START-STOP ;
Module sous le volant, volant multifonction. |
| 55 | Unité de commande de boîte automatique |
| 56 | Système de pulvérisation des phares |
| 57 | Feu de croisement (côté gauche) |
| 58 | Feu de croisement (côté droit) |
Moteur

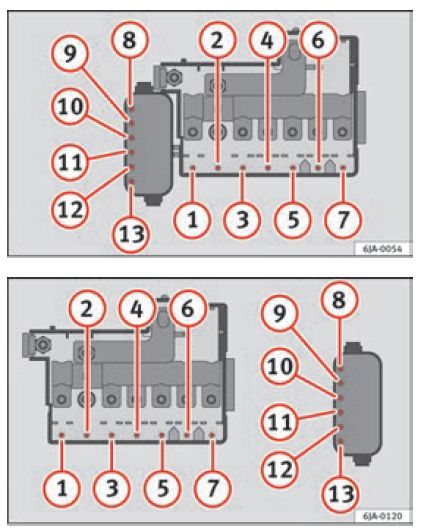

Affectation des fusibles dans le compartiment moteur (2012)
| Nr | Description |
|---|---|
| 1 | Alternateur |
| 2 | Vide |
| 3 | Intérieur (version 1) / Alimentation de la boîte à fusibles (version 2) |
| 4 | Chauffage électrique additionnel (version 1) / Intérieur (version 2) |
| 5 | Intérieur |
| 6 | Ventilateur de radiateur ;
Unité de commande du système de bougies de préchauffage. |
| 7 | Direction assistée électro-hydraulique |
| 8 | ABS |
| 9 | Ventilateur de radiateur |
| 10 | Boîte automatique |
| 11 | ABS |
| 12 | Unité de commande centrale |
| 13 | Chauffage électrique additionnel |
2016
Tableau de bord
Volant à gauche

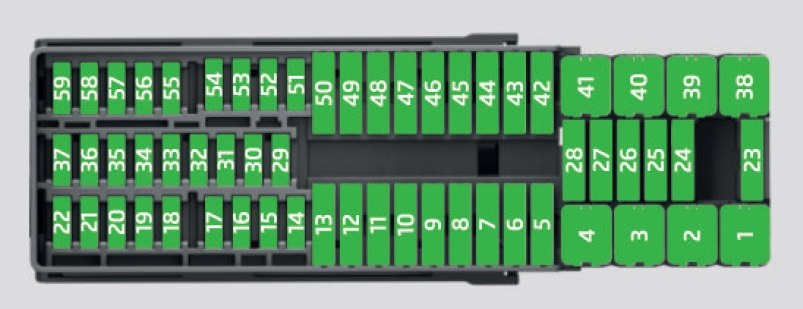

Affectation des fusibles dans le tableau de bord (2016)
| Nr | Consommateur |
|---|---|
| Nr | Consommateur |
| 1 | Feu gauche |
| 2 | Verrouillage centralisé |
| 3 | Relais du système de démarrage |
| 4 | Feu droit |
| 5 | Lève-vitres électriques – Conducteur |
| 6 | Unité de commande centrale ;
Éclairage intérieur. |
| 7 | Klaxon |
| 8 | Attelage de remorque ;
Feu gauche. |
| 9 | Commande sous le volant ;
Système de gestion moteur (sans Keyless Access) ; Boîte automatique (sans Keyless Access) ; Commande de boîte automatique (sans Keyless Access) ; ESC (sans Keyless Access) ; Système de commande de capteur de remorque (sans Keyless Access) ; Assistance à la direction (sans Keyless Access) ; Airbag (sans Keyless Access). |
| 10 | Lève-vitre électrique – arrière gauche |
| 11 | Gicleur de lave-phare |
| 12 | Affichage radio et navigation |
| 13 | Préparation taxi |
| 14 | Commande sous le volant ;
Interrupteur des feux ; Verrouillage de la traction avec clé de démarrage (boîte automatique) ; Clignotants ; Système de commande SmartGate ; Capteur de pluie ; Préparation téléphone. |
| 15 | Contrôleur du système de climatisation ;
Commande de boîte automatique ; Connecteur de diagnostic. |
| 16 | Tableau de bord |
| 17 | Capteur d’alarme ;
Klaxon. |
| 22 | Système de gicleurs de lave-glace avant (sans Keyless Access) |
| 23 | Sièges avant chauffants |
| 24 | Ventilateur de climatisation ;
Chauffage ; Contrôleur de climatisation. |
| 26 | Interrupteur de chauffage de siège avant. |
| Nr | Consommateur |
|---|---|
| 27 | Essuie-glace arrière |
| 29 | Airbag (accès sans clé) |
| 30 | Lève-vitres électriques ;
Interrupteur des feux de recul ; Contrôleur de climatisation ; Contrôleur d’aide au stationnement ; Rétroviseur extérieur ; Alimentation de la barre de boutons centrale ; Alimentation de la barre de boutons latérale ; Rétroviseur intérieur ; Préparation téléphone. |
| 31 | Pompe à carburant ;
Contrôleur de ventilateur de radiateur ; Régulateur de vitesse ; Relais de lave-glace avant et arrière. |
| 32 | Prise de diagnostic ;
Régulateur de portée des phares ; Levier de commande sous le volant. |
| 33 | Relais d’allumage ;
Interrupteur de pédale d’embrayage. |
| 34 | Gicleurs de lave-glace avant chauffants |
| 37 | Radar |
| 39 | Chauffage électrique additionnel |
| 41 | Chauffage de la lunette arrière |
| 42 | Lève-vitres électriques – Passager |
| 43 | Attelage de remorque — contact du connecteur |
| 44 | Allume-cigare, prise 12 V |
| 45 | Lève-vitre électrique – arrière droit |
| 46 | Lave-glace avant et arrière ;
Levier de commande sous le volant. |
| 47 | Attelage de remorque — contact du connecteur |
| 48 | Attelage de remorque – Feu droit |
| 49 | Unité de commande de pompe à carburant |
| 50 | Radio |
| 51 | Chauffage des rétroviseurs extérieurs |
| 52 | Accès sans clé |
| 53 | Verrouillage de la direction (accès sans clé) |
| 54 | Unité de commande ABS/ESC |
Moteur

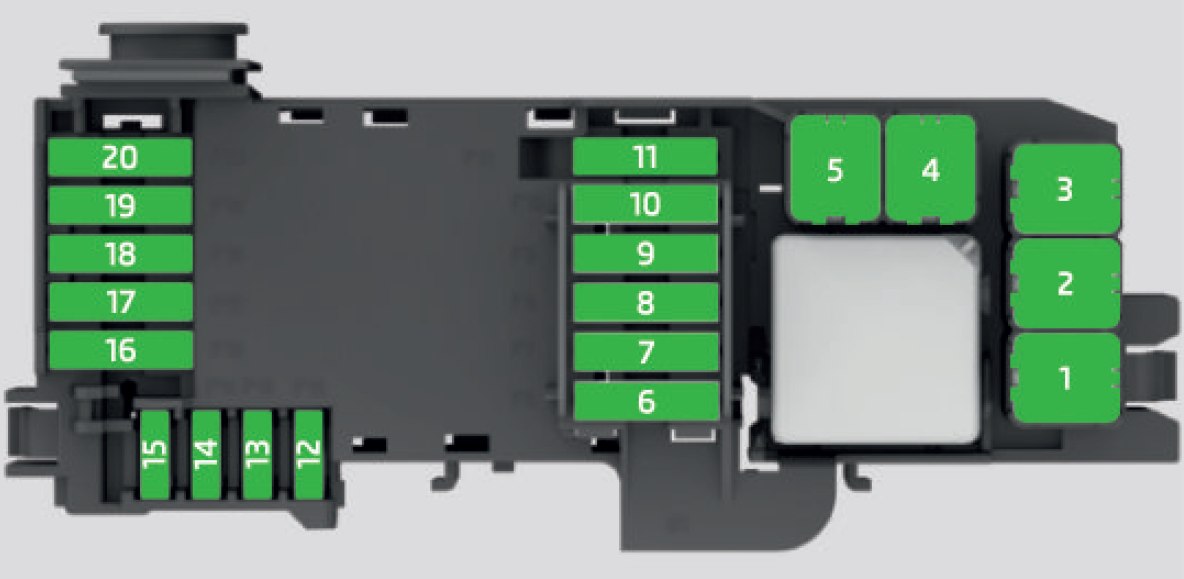

Affectation des fusibles dans le compartiment moteur (2016)
| Nr | Description |
|---|---|
| 1 | Ventilateur de radiateur |
| 2 | Unité de commande du système de bougies de préchauffage |
| 3 | Unité de commande ABS/ESC |
| 4 | Chauffage électrique – Circuit 2 |
| 5 | Chauffage électrique – Circuit 3 |
| 6 | Boîte automatique |
| 7 | Unité de commande moteur |
| 8 | Essuie-glace arrière |
| 9 | Unité de commande centrale ;
Module de données de batterie. |
| 10 | Unité de commande ABS/ESC |
| 12 | Éléments du moteur |
| 13 | Interrupteur de pédale de frein |
| 14 | Éléments du moteur ;
Relais de pompe à carburant ; Ventilateur de radiateur ; Pompe de liquide de refroidissement. |
| 15 | Unité de commande moteur |
| 16 | Démarreur |
| 17 | Unité de commande moteur |
| 18 | Éléments du moteur ;
Relais de chauffage électrique additionnel. |
| 19 | Sonde Lambda |
| 20 | Dispositifs de commande du système de bougies de préchauffage ;
Chauffage du ventilateur du carter d’huile. |
2017, 2018, 2019
Tableau de bord
Volant à gauche
Affectation des fusibles dans le tableau de bord (2017, 2018, 2019)
| Nr | Consommateur |
|---|---|
| Nr | Consommateur |
| 1 | Feu gauche |
| 2 | Verrouillage centralisé ;
Essuie-glace arrière ; Accès sans clé. |
| 3 | Relais du système de démarrage |
| 4 | Feu droit |
| 5 | Lève-vitres électriques – Conducteur |
| 6 | Unité de commande centrale ;
Éclairage intérieur. |
| 7 | Klaxon |
| 8 | Attelage de remorque ;
Feu gauche. |
| 9 | Commandes au volant (sans accès sans clé) ;
Unité de commande moteur (sans accès sans clé) ; Unité de commande de boîte automatique (sans accès sans clé) ; Levier de boîte automatique (sans accès sans clé) ; Unité de commande ESP (sans accès sans clé) ; Unité de commande d’attelage de remorque (sans accès sans clé) ; Assistance à la direction (sans accès sans clé). |
| 10 | Lève-vitre arrière gauche |
| 11 | Gicleur de lave-phare |
| 12 | Affichage radio et navigation |
| 13 | Préparation taxi |
| 14 | Levier de commande sous le volant ;
Interrupteur des feux ; Verrouillage de la traction avec clé de contact (boîte automatique) ; Clignotants ; Dispositif de commande SmartGate ; Capteur de pluie/lumière ; Caméra de recul. |
| 15 | Contrôleur du système de climatisation ;
Levier de boîte automatique ; Connecteur de diagnostic. |
| 16 | Tableau de bord |
| 17 | Capteur d’alarme ;
Klaxon. |
| 22 | Système de gicleurs de lave-glace avant (sans accès sans clé) |
| 23 | Sièges avant chauffants |
| 24 | Ventilateur de climatisation ;
Chauffage ; Contrôleur de climatisation. |
| 26 | Interrupteur de chauffage de siège avant. |
| 27 | Essuie-glace arrière |
| 29 | Airbag |
| Nr | Consommateur |
|---|---|
| 30 | Lève-vitres électriques ;
Interrupteur des feux de recul ; Contrôleur de climatisation ; Contrôleur Park Assist ; Rétroviseur extérieur ; Alimentation de la barre de boutons centrale ; Alimentation de la barre de boutons latérale ; Rétroviseur intérieur. |
| 31 | Pompe à carburant ;
Contrôleur de ventilateur de radiateur ; Régulateur de vitesse ; Relais de lave-glace avant et arrière ; Interrupteur des feux. |
| 32 | Prise de diagnostic ;
Régulateur de portée des phares ; Levier de commande sous le volant ; Régulateur d’éclairage intérieur. |
| 33 | Relais d’allumage ;
Interrupteur de pédale d’embrayage. |
| 34 | Gicleurs de lave-glace avant chauffants |
| 36 | Prise de charge USB |
| 37 | Radar |
| 39 | Chauffage électrique additionnel |
| 41 | Chauffage de la lunette arrière |
| 42 | Lève-vitres électriques – Passager |
| 43 | Attelage de remorque – contact du connecteur |
| 44 | Prise 12 V intérieure, prise 12 V dans le coffre |
| 45 | Lève-vitre arrière droit |
| 46 | Lave-glace avant et arrière ;
Levier de commande sous le volant. |
| 47 | Attelage de remorque – contact du connecteur |
| 48 | Attelage de remorque – Feu droit |
| 49 | Unité de commande de pompe à carburant |
| 50 | Radio |
| 51 | Chauffage des rétroviseurs extérieurs |
| 52 | Accès sans clé |
| 53 | Verrouillage de la direction (accès sans clé) |
| 54 | Unité de commande ABS/ESC |
| 56 | Diagnostic |
| 59 | LED complète |
Moteur
Affectation des fusibles dans le compartiment moteur (2017, 2018, 2019)
| Nr | Description |
|---|---|
| 1 | Ventilateur de radiateur |
| 2 | Unité de commande du système de bougies de préchauffage |
| 3 | Unité de commande ABS/ESC |
| 4 | Chauffage électrique – Circuit 2 |
| 5 | Chauffage électrique – Circuit 3 |
| 6 | Boîte automatique |
| 7 | Unité de commande moteur |
| 8 | Essuie-glace arrière |
| 9 | Unité de commande centrale ;
Module de données de batterie. |
| 10 | Unité de commande ABS/ESC |
| 12 | Éléments du moteur |
| 13 | Interrupteur de pédale de frein |
| 14 | Éléments du moteur ;
Relais de pompe à carburant ; Ventilateur de radiateur ; Pompe de liquide de refroidissement. |
| 15 | Unité de commande moteur |
| 16 | Démarreur |
| 17 | Unité de commande moteur |
| 18 | Éléments du moteur ;
Relais de chauffage électrique additionnel. |
| 19 | Sonde Lambda |
| 20 | Dispositifs de commande du système de bougies de préchauffage ;
Chauffage du ventilateur du carter d’huile. |
À propos de la SEAT Toledo NH (2012-2019)
La SEAT Toledo NH, produite de 2012 à 2019, est une voiture familiale compacte qui allie praticité et design élégant. Ce modèle est réputé pour son espace et son confort, ce qui le rend idéal pour une utilisation quotidienne et les longs trajets. La Toledo NH offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Grâce à ses technologies modernes et ses caractéristiques de sécurité, ce modèle est populaire auprès des conducteurs à la recherche d’un véhicule fiable et économique.
Schéma de la boîte à fusibles de la SEAT Toledo NH
Cette page présente le schéma de la boîte à fusibles de la SEAT Toledo NH, indispensable pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur, généralement du côté conducteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour maintenir la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et son contenu.
