Kia Ceed 3 CD (2018-2022) – Boîte à fusibles
Kia Ceed 3 (CD) – schéma des fusibles
Année de fabrication : 2018, 2019, 2020, 2021, 2022.
Les fusibles de l’allume-cigare (prise de courant) de la Honda Accord sont les fusibles 46 (20A) dans la boîte à fusibles du tableau de bord.

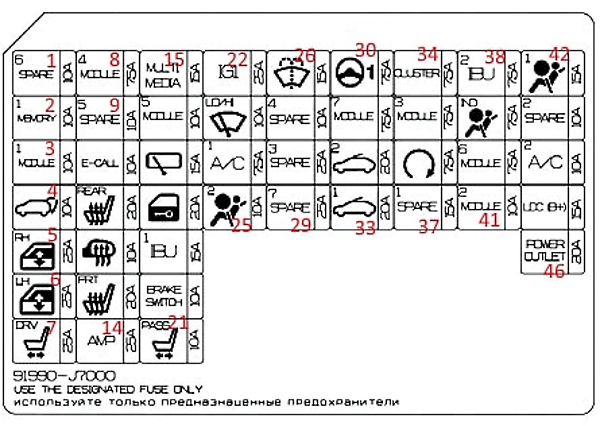

Dans l’habitacle

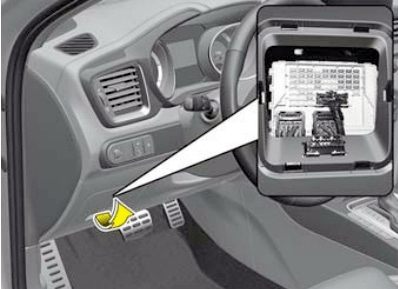

Situé sous le tableau de bord côté conducteur
| Nr | Description |
| 1 | Réserve 10A |
| 2 | Module de commande IMS (système de module de mémoire intégré) 10A ;
Module de commande de climatisation ; Module d’alimentation du hayon. |
| 3 | Module d’admission active 10A ;
Connecteur de diagnostic ; Ensemble d’indicateurs ; Interrupteur de feux de détresse ; Boîte à fusibles du relais ICM (module intégré) (relais de rétroviseurs extérieurs rabattables/extensibles) ; Capteur de lumière et de cellule photoélectrique ; Interrupteur de console ; Module de support externe de clé intelligente côté conducteur/passager. |
| 4 | Relais de hayon 10A |
| 5 | Commande de vitre droite 25A |
| 6 | Commande de vitre gauche 25A |
| 7 | Module de système de mémoire de siège conducteur (IMS) 25A ;
Interrupteur manuel de siège conducteur. |
| 8 | Module de commande d’assistance au stationnement intelligent 7,5A ;
Interrupteur d’airbag ; Unité de commande de carrosserie intégrée (IBU). |
| 9 | Réserve 10A |
| 10 | Module d’appel d’urgence du système ERA-GLONASS 10A |
| 11 | Module de commande de chauffage de siège arrière 20A |
| 12 | Alimentation de rétroviseur extérieur 10A ;
Contrôleur et module de commande de climatisation côté passager. |
| 13 | Siège avant chauffant 20A |
| 14 | Amplificateur de signal audio 25A ;
Amplificateur (AMP). |
| 15 | Convertisseur DC/DC basse tension 15A (système audio/AMP (amplificateur)) ;
Unité audio principale ; Audio/vidéo et navigation. |
| 16 | Frein de stationnement électrique 10A ;
Module de commande de chauffage des sièges arrière ; Module de connexion d’appel d’urgence ERA-GLONASS ; Rétroviseur électrochrome ; Unité de commande audio principale ; Audio/vidéo et navigation ; Éclairage du levier de vitesse automatique ; Module de commande de climatisation ; Convertisseur DC/DC basse tension (système audio/AMP (amplificateur)) ; Module de commande de chauffage des sièges avant ; Module de commande de ventilation des sièges avant ; Module de système de mémoire de siège conducteur (IMS) ; Commutation des phares sur le support latéral gauche et droit. |
| 17 | Essuie-glace arrière 15A |
| 18 | Verrouillage de porte 20A |
| 19 | Unité de commande de carrosserie intégrée (IBU) 15A |
| 20 | Unité de commande de carrosserie intégrée (IBU) 10A ;
Interrupteur de feux de stop. |
| 21 | Module de commande de chauffage de siège avant 10A ;
Module de commande de ventilation de siège avant. |
| 22 | Allumage 25A ;
Panneau de connexion du compartiment moteur (fusible – ECU5, SENSOR4, ABS3, TCU2). |
| 23 | Essuie-glace avant 10A |
| 24 | Climatisation 7,5A |
| 25 | Airbag 10A |
| 26 | Commande de vitre 15A |
| 27 | Réserve 10A |
| 28 | Réserve 25A |
| 29 | Réserve 25A |
| 30 | Direction assistée électrique 7,5A |
| 31 | Module de commande de chauffage de siège arrière 7,5A ;
Module de commande de chauffage de siège avant ; Module de commande de ventilation de siège avant ; Chauffage de buse ; PANNEAU DE CONNEXION DU COMPARTIMENT MOTEUR (relais de feux de croisement, relais de phares) ; Relais DCU (unité de commande de dosage) ; Refroidissement du moteur par ventilateur. |
| 32 | Toit ouvrant 20A |
| 33 | Toit ouvrant 20A |
| 34 | Tableau de bord 7,5A |
| 35 | Interrupteur de mode sport 7,5A ;
Interrupteur de feux de stop. |
| 36 | Démarrage 7,5A |
| 37 | Réserve 15A |
| 38 | Unité de commande de carrosserie intégrée (IBU) 7,5A |
| 39 | Indicateur d’airbag 7,5 A |
| 40 | Unité de commande de carrosserie intégrée (IBU) 7,5A |
| 41 | Unité de commande audio principale 10 A ;
A/V et navigation ; Convertisseur DC/DC basse tension (système audio/AMP (amplificateur)). |
| 42 | Module de commande de système de sécurité passif 15A |
| 43 | Réserve 10A |
| 44 | Panneau de connexion du compartiment moteur (relais de ventilateur) 10A ;
Module de commande de climatisation ; Résistance de ventilateur ; Moteur de ventilateur. |
| 45 | Audio 15A ;
Unité de commande audio principale A/V et navigation ; Module de commande de climatisation ; Convertisseur DC/DC basse tension, (Audio/AMP (amplificateur)). |
| 46 | Prise allume-cigare sur le support gauche 20A |
| Numéro | Description |
| 1 | Réserve 10A |
| 2 | Module de commande IMS (système de module de mémoire intégré) 10A ;
Module de commande de climatisation ; Module d’alimentation du hayon. |
| 3 | Module d’admission active 10A ;
Connecteur de diagnostic ; Ensemble d’indicateurs ; Interrupteur de feux de détresse ; Boîte à fusibles du relais ICM (module intégré) (relais de rétroviseurs extérieurs rabattables/extensibles) ; Capteur de lumière et de cellule photoélectrique ; Interrupteur de console ; Module de support externe de clé intelligente côté conducteur/passager. |
| 4 | Relais de hayon 10A |
| 5 | Commande de vitre droite 25A |
| 6 | Commande de vitre gauche 25A |
| 7 | Module de système de mémoire de siège conducteur (IMS) 25A ;
Interrupteur manuel de siège conducteur. |
| 8 | Module de commande d’assistance au stationnement intelligent 7,5A ;
Interrupteur d’airbag ; Unité de commande de carrosserie intégrée (IBU). |
| 9 | Réserve 10A |
| 10 | Module d’appel d’urgence du système ERA-GLONASS 10A |
| 11 | Module de commande de chauffage de siège arrière 20A |
| 12 | Alimentation de rétroviseur extérieur 10A ;
Contrôleur et module de commande de climatisation côté passager. |
| 13 | Siège avant chauffant 20A |
| 14 | Amplificateur de signal audio 25A ;
Amplificateur (AMP). |
| 15 | Convertisseur DC/DC basse tension 15A (système audio/AMP (amplificateur)) ;
Unité audio principale ; Audio/vidéo et navigation. |
| 16 | Frein de stationnement électrique 10A ;
Module de commande de chauffage des sièges arrière ; Module de connexion d’appel d’urgence ERA-GLONASS ; Rétroviseur électrochrome ; Unité de commande audio principale ; Audio/vidéo et navigation ; Éclairage du levier de vitesse automatique ; Module de commande de climatisation ; Convertisseur DC/DC basse tension (système audio/AMP (amplificateur)) ; Module de commande de chauffage des sièges avant ; Module de commande de ventilation des sièges avant ; Module de système de mémoire de siège conducteur (IMS) ; Commutation des phares sur le support latéral gauche et droit. |
| 17 | Essuie-glace arrière 15A |
| 18 | Verrouillage de porte 20A |
| 19 | Unité de commande de carrosserie intégrée (IBU) 15A |
| 20 | Unité de commande de carrosserie intégrée (IBU) 10A ;
Interrupteur de feux de stop. |
| 21 | Module de commande de chauffage de siège avant 10A ;
Module de commande de ventilation de siège avant. |
| 22 | Allumage 25A ;
Panneau de connexion du compartiment moteur (fusible – ECU5, SENSOR4, ABS3, TCU2). |
| 23 | Essuie-glace avant 10A |
| 24 | Climatisation 7,5A |
| 25 | Airbag 10A |
| 26 | Commande de vitre 15A |
| 27 | Réserve 10A |
| 28 | Réserve 25A |
| 29 | Réserve 25A |
| 30 | Direction assistée électrique 7,5A |
| 31 | Module de commande de chauffage de siège arrière 7,5A ;
Module de commande de chauffage de siège avant ; Module de commande de ventilation de siège avant ; Chauffage de buse ; Panneau de connexion du compartiment moteur (relais de feux de croisement, relais de phares) ; Relais DCU (unité de commande de dosage) ; Refroidissement du moteur par ventilateur. |
| 32 | Toit ouvrant 20A |
| 33 | Toit ouvrant 20A |
| 34 | Tableau de bord 7,5A |
| 35 | Interrupteur de mode sport 7,5A ;
Interrupteur de feux de stop. |
| 36 | Démarrage 7,5A |
| 37 | Réserve 15A |
| 38 | Unité de commande de carrosserie intégrée (IBU) 7,5A |
| 39 | Indicateur d’airbag 7,5 A |
| 40 | Unité de commande de carrosserie intégrée (IBU) 7,5A |
| 41 | Unité de commande audio principale 10 A ;
A/V et navigation ; Convertisseur DC/DC basse tension (système audio/AMP (amplificateur)). |
| 42 | Module de commande de système de sécurité passif 15A |
| 43 | Réserve 10A |
| 44 | Panneau de connexion du compartiment moteur (relais de ventilateur) 10A ;
Module de commande de climatisation ; Résistance de ventilateur ; Moteur de ventilateur. |
| 45 | Audio 15A ;
Unité de commande audio principale A/V et navigation ; Module de commande de climatisation ; Convertisseur DC/DC basse tension, (Audio/AMP (amplificateur)). |
| 46 | Allume-cigare sur le support gauche 20A |

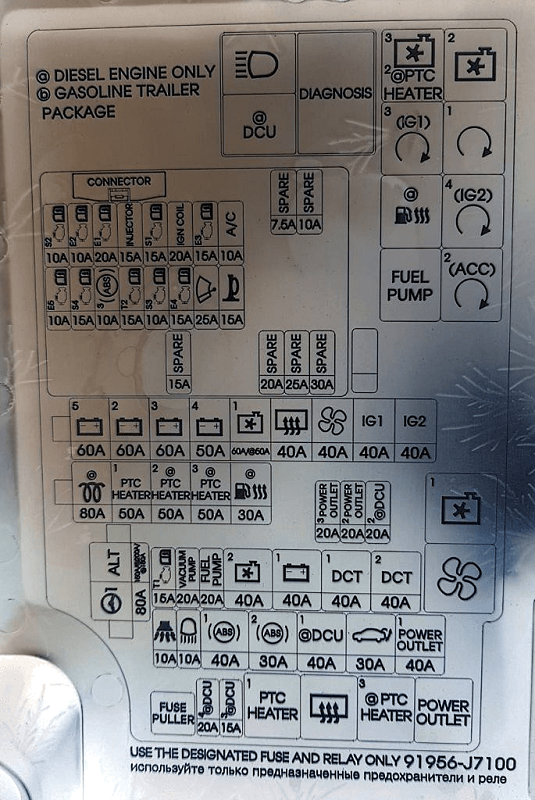

Dans le compartiment moteur

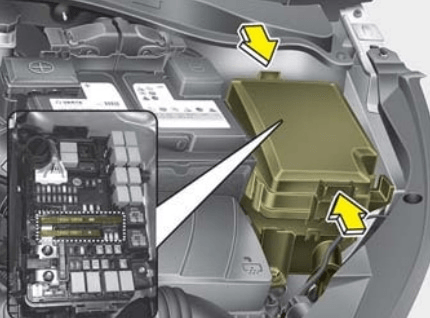

Situé sur le côté gauche du compartiment moteur
Un fusible haute puissance séparé est situé sur la borne positive de la batterie.
