KIA Carens (UN) (2006-2013) – Boîte à fusibles

KIA Carens (UN) (2006-2013) – schéma de la boîte à fusibles

Année de fabrication : 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

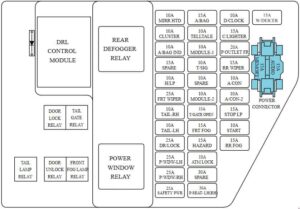

Boîte à fusibles habitacle

Fusible	Ampères	Circuit protégé
HEAD LP	10	Relais de phare, capteur AQS, actionneur HLLD, relais de chauffage PTC, relais de chauffage de filtre à carburant
FRT. TERGICRISTALLO	25	Relais d’essuie-glace, moteur d’essuie-glace, interrupteur multifonction
FRT.FOG	15	Relais de feux de brouillard avant
DR.LOCK	25	Relais de verrouillage/déverrouillage de porte
HAZARD	15	Interrupteur de feux de détresse, relais de feux de détresse
T.GATE	15	Interrupteur de galerie de toit, relais de hayon
MIRR.HTD	10	Moteur de rétroviseur extérieur et dégivreur, module de commande de climatisation
MODUŁ-2	10	Toit ouvrant, capteur de pluie, relais de chauffage de siège, rétroviseur électrochrome, BCM
A. CON	10	Module de commande de climatisation, relais de ventilateur
A / CON-2	10	Module de commande de climatisation (Auto)
RR.WIPER	15	Moteur d’essuie-glace arrière, relais d’essuie-glace arrière, interrupteur multifonction
STOP LP	15	Interrupteur de feux de freinage
ATM K / LOCK	10	Interrupteur de mode sport, connecteur de transmission de données, module de commande de climatisation, connecteur de commande universel
START	10	Relais d’alarme antivol
RR.FOG	15	Relais de feux de brouillard arrière
W.DEICER	15	Relais de dégivrage de pare-brise

P-OUTLET-FRT	20	Prise de courant avant
SECURITY PWR	25	Moteur de lève-vitre de sécurité
PSEAT-LH / RH	30	Interrupteur de réglage manuel du siège conducteur
TAIL RH	10	Phare droit, feu arrière combiné droit, éclairage de plaque d’immatriculation, module de commande DRL
A.BAG IND	10	Tableau de bord
GROUP	10	Tableau de bord, résistance d’excitation initiale
C. ACCENDINO	15	Allume-cigare
P.WDW-RH / LH	25	Interrupteur principal de lève-vitre, interrupteur de lève-vitre droit/gauche
P.WDW-LH / RH	25	Interrupteur principal de lève-vitre, interrupteur de lève-vitre gauche/droit
TAIL LEFT	10	Phare gauche, feu arrière combiné gauche, relais de feux de brouillard avant
BAG	15	Module de commande SRS
MODUŁ 1	10	Module de commande de verrouillage de clé ATM, signal sonore de retour, interrupteur ESP, BCM, module de commande d’éclairage automatique
TAIL TELL	10	Horloge numérique, interrupteur PAB
T.SIG	10	Interrupteur de feux de détresse
D. CLOCK	10	Interrupteur d’alimentation de rétroviseur extérieur, audio, BCM, horloge numérique, module de commande de verrouillage ATM
AUDIO	15	Audio
MEMORY	15	BCM, interrupteur de clé malade, horloge numérique, relais de rétroviseur rabattable, tableau de bord, éclairage de courtoisie, module de commande de climatisation

Boîte à fusibles

N°	Circuit protégé
1	–
2	SIÈGE CHAUFFANT
3	FEU DE BROUILLARD ARRIÈRE
4	CAPTEUR DE PLUIE
5	RÉTROVISEUR RABATTABLE
6	DÉGIVREUR DE PARE-BRISE
7	DANGER
8	KLAXON ANTIVANDALISME
9	ALARME ANTIVANDALISME

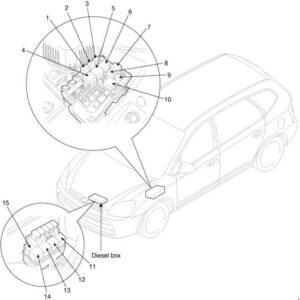

Boîte à fusibles dans le compartiment moteur

1. Relais de klaxon
2. Relais de phare (côté gauche)
3. Relais de phare (haut)
4. Relais de réservoir de refroidissement (haut)
5. Relais de réservoir de refroidissement (bas)
6. Relais de pompe à carburant
7. Relais principal
8. Relais d’essuie-glace
9. Relais de climatisation
10. Relais de démarrage
11. Relais d’allumage
12. Relais de chauffage PTC n° 1
13. Relais de chauffage PTC n° 2
14. Relais de chauffage PTC n° 3
15. Relais de chauffage de filtre à carburant

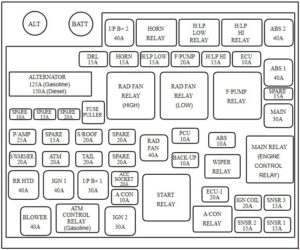

Fusible	Ampères	Circuit protégé
ALTERNATEUR	125	Essence : générateur
	150	Diesel : générateur
l / P B + 2	40	Boîte à fusibles l / P
ABS 2	40	Module de commande ABS / ESP
ABS 1	40	Module de commande ABS / ESP
VENTILATEUR	40	Relais de ventilateur
RR HTD	40	Relais de chauffage arrière
IGN 1	40	Interrupteur d’allumage (ACC, IG1)
RAD FAN	40	Relais de ventilateur de radiateur (BAS) / (HAUT)
PRINCIPAL	30	Relais de commande moteur
IGN 2	30	Interrupteur d’allumage (IG2, DÉMARRAGE), relais de démarrage
l / P B + 1	30	Boîte à fusibles l / P
S / CHAUFFAGE	20	Relais de chauffage de siège
PRESE ACC	20	Prises de courant arrière
bancomat	20	Relais de commande ATM
S / TOIT OUVRANT	20	Module de commande de toit ouvrant

P / AMP	25	Amplificateur
F / POMPA	20	Relais de pompe à carburant
COIL DI ACCENSIONE	20	Allumage (essence)
ECU-1	20	ECM
TAIL	20	Relais de feux arrière
DRL	15	Module de commande DRL
CLACSON	15	Relais de klaxon, relais de klaxon antivol
BASSO H / LP	15	Relais de phare (bas)
H / LP ALTO	15	Relais de phare (haut)
SNSR 1	15	D4EA : Module de commande d’immobilisation, capteur de position d’arbre à cames, actionneur de régulation de papillon D4FB : capteur de position d’arbre à cames, module de commande d’immobilisation G4KA : capteur de débit massique d’air, électrovanne de purge de réservoir, capteur de position d’arbre à cames, capteur de position de vilebrequin, actionneur de régulation de ralenti, module de commande d’immobilisation, vanne de contrôle d’huile G4FC : injecteur n° 1 ~ n° 4, module de commande d’immobilisation
SNSR 2	15	D4EA : Actionneur EGR, relais de pompe à carburant, boîte à fusibles du connecteur de fusible ( RELAIS DES BOUGIES DE PRÉCHAUFFAGE, RELAIS DU CHAUFFAGE PTC # 1) D4FB : Actionneur VGT, vanne de régulation de pression de carburant, relais de pompe à carburant, boîte à fusibles du connecteur de fusible ( RELAIS DES BOUGIES DE PRÉCHAUFFAGE , RELAIS DU CHAUFFAGE PTC # 1) ) G4KA : Relais de pompe à carburant, capteur d’oxygène avant/arrière G4FC : Relais de pompe à carburant, actionneur de régulation de ralenti, vanne de contrôle d’huile
SNSR 3	15	D4EA : Relais de climatisation, sonde lambda, relais de ventilateur de radiateur (haut / bas ), interrupteur de feux de freinage D4FB : interrupteur de feux de freinage, solénoïde de dérivation de refroidissement EGR, sonde lambda, relais de climatisation, relais de ventilateur de radiateur (haut / bas ) G4KA : Injecteur n° 1 ~ n° 4, Relais A / CON G4FC : Capteur d’oxygène (haut / bas), capteur de position d’arbre à cames, relais A / CON, électrovanne de contrôle de dérivation
ECU	10	TCM (D4EA), alternateur (D4EA), ECM (G4KA, G4FC M / T)
PCU	10	ECM / PCM, relais de ventilateur de radiateur (HAUT / BAS) (G4KA, G4FC), générateur d’impulsions « A » B », capteur de débit d’air (D4EA / D4FB), interrupteur de feux de freinage (G4KA, G4FC), capteur d’avertissement de filtre à carburant ( D4EA / D4FB)
ABS	10	Module de commande ABS / ESP, connecteur de commande universel
CRÉER UNE COPIE DE SAUVEGARDE	10	Capteur de vitesse du véhicule, interrupteur de feux de détresse, interrupteur de plage moteur
A / CON	10	Relais de climatisation

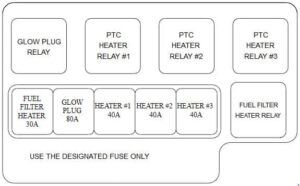

Boîte à fusibles compartiment moteur (Diesel)

Fusible	Ampères	Circuit protégé
CHAUFFAGE DE FILTRE À CARBURANT	30	Relais de chauffage de filtre à carburant
BOUGIE DE PRÉCHAUFFAGE	80	Relais de bougie de préchauffage
CHAUFFAGE # 1	40	Relais de chauffage PTC n° 1
CHAUFFAGE # 2	40	Relais de chauffage PTC n° 2
CHAUFFAGE # 3	40	Relais de chauffage PTC n° 3

À propos de la KIA Carens (UN) (2006-2013)

La KIA Carens (UN) est un monospace compact produit de 2006 à 2013. Ce modèle est réputé pour son espace et sa flexibilité, ce qui en fait un véhicule idéal pour les familles et les longs trajets. La KIA Carens offre diverses options de motorisation, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité qui améliorent le confort et la sécurité de conduite. L’intérieur est conçu en mettant l’accent sur le confort et la praticité, avec de nombreux espaces de rangement et une modularité des sièges.

Schéma de la boîte à fusibles KIA Carens (UN)

Cette page présente le schéma de la boîte à fusibles pour le modèle KIA Carens (UN), essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Généralement, la boîte à fusibles se trouve dans le compartiment moteur et dans l’habitacle du véhicule, généralement sous le tableau de bord. Les diagrammes indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques du véhicule.
