Hyundai i20 II (IB) (2014-2020) – Boîte à fusibles
Hyundai i20 II (IB) – schéma des fusibles
Année de fabrication : 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Emplacement de la boîte à fusibles
La boîte à fusibles est située dans le tableau de bord et dans le compartiment moteur.
Schéma du panneau de fusibles intérieur
Les symboles décrits se trouvent dans le schéma ci-dessus de gauche à droite.
| Nom du fusible | Ampérage [A] | Description |
|---|---|---|
| Nom du fusible | Ampérage [A] | Description |
| SAFETY P/WDW | 25A | Module de fusible de vitre électrique côté conducteur |
| P/WDW LH | 25A | Interrupteur principal de vitre électrique ;
Interrupteur de vitre électrique passager. |
| HTD MIRR | 10 A | ECM ;
Module de commande de climatisation ; Alimentation du rétroviseur extérieur conducteur/passager. |
| FOG LP FRT | 10 A | Relais des feux de brouillard avant |
| RR HTD | 30A | Relais RR HTD |
| P/WDW RH | 25A | Interrupteur de vitre électrique côté conducteur |
| STOP LAMP | 15A | Module électronique de signal d’arrêt |
| POWER OUTLET LH | 20A | Prise de courant gauche |
| DR LOCK | 20A | Relais de déverrouillage de porte/hayon ;
Relais de verrouillage/déverrouillage de porte. |
| POWER OUTLET RH | 20A | Prise de courant droite |
| BLOWER | 10 A | Module de commande de climatisation ;
Moteur de ventilateur. |
| ACC | 10 A | Interrupteur d’alimentation du rétroviseur extérieur ;
Audio ; Horloge numérique ; BCM ; Module de commande de clé intelligente ; Verrouillage du connecteur I/P (relais P/OUTLET). |
| START | 10 A | A/T : interrupteur de plage de transmission, M/T : ECM, verrouillage du connecteur E/R (relais de démarrage),
Interrupteur de verrouillage de l’allumage ; Module de commande de clé intelligente. |
| TURN | 15A | BCM |
| SENSOR | 10 A | Capteur d’eau |
| MODULE3 | 10 A | Module de commande de climatisation ;
Verrouillage de la connexion E/R (connecteur de contrôle universel) ; Interrupteur central ; Levier de vitesse A/T ILL. |
| PDM1 | 25A | Module de commande de clé intelligente |
| PDM2 | 25A | Module de commande de clé intelligente ;
Interrupteur de bouton Démarrer/Arrêter. |
| Nom du fusible | Ampérage [A] | Description |
|---|---|---|
| MODULE2 | 10 A | Signal sonore du capteur d’aide au stationnement arrière ;
Capteur d’aide au stationnement arrière droit et gauche ; Capteur d’aide au stationnement arrière (centre). |
| TCU | 15A | A/T : Interrupteur de plage de transmission, capteur de vitesse du véhicule (entrée/sortie),
M/T : capteur de vitesse du véhicule, blocage du connecteur I/P (F26) |
| TAIL LP RH | 10 A | Feu arrière composite (entrée/sortie) droit ;
Phare avant droit ; ILL. (+) ; Ampoule de plaque d’immatriculation. |
| TAIL LP LH | 10 A | Feu arrière composite (entrée/sortie) gauche ;
Phare avant gauche ; Ampoule de plaque d’immatriculation. |
| RR WIPER | 15A | Moteur d’essuie-glace arrière ;
Interrupteur multifonction ; Blocage du connecteur E/R (relais d’essuie-glace arrière). |
| ABS | 10 A | Module de commande ABS |
| A/BAG | 10 A | Module de commande SRS |
| ECU | 10 A | ECM, module de commande de clé intelligente |
| BRAKE SWITCH | 10 A | Interrupteur de feu stop ;
Module de commande de clé intelligente. |
| CLUSTER | 10 A | Tableau de bord |
| MDPS | 10 A | Unité MDPS |
| MODULE1 | 10 A | BCM ;
Interrupteur de feu stop ; Interrupteur de mode sport. |
| MODULE4 | 10 A | BCM ;
Module de commande de clé intelligente. |
| A/CON | 10 A | Blocage du connecteur E/R (relais de ventilateur) ;
Module de commande de climatisation ; Ioniseur de tableau de bord (climatisation automatique). |
| WASHER | 15A | Moteur de lave-glace |
| MODULE5 | 10 A | Rétroviseur électrochrome ;
BCM ; Blocage du connecteur E/R (relais H/Lamp HI). |
| A/BAG IND | 10 A | Tableau de bord |
| AUDIO | 20A | Audio |
| ROOM LP | 10 A | Ampoule de coffre ;
Éclairage intérieur ; BCM ; Interrupteur d’éclairage d’urgence ; Ampoule intérieure, centrale ; Connecteur de données ; Horloge numérique ; Ensemble d’indicateurs ; Module de commande de climatisation. |

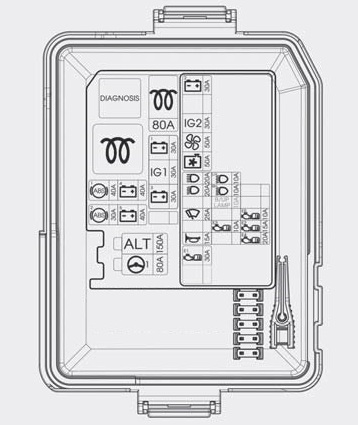

Schéma du panneau de fusibles principal dans le compartiment moteur
| Nom du fusible | Ampérage [A] | Description |
|---|---|---|
| MDPS | 80A | Unité MDPS |
| ALT | [125A] (150A) | Fusible d’alternateur – F9 / F10 / F11 ;
Fusible d’alternateur : essence – 125A, Diesel – 150A. |
| ECU 4 | 15A | ECM/PCM |
| B+3 | 30A | Bloc de connexion I/P (connecteur d’alimentation (fusible — F45, F46), fusible — F5, F9, F34) |
| IG1 | 30A | Capteur de bouton Démarrer :
Interrupteur d’allumage ; Avec bouton Démarrer : Boîte à fusibles PDM (relais IG1/ACC). |
| B+1 | 30A | Bloc de connexion I/P (fusible — F11, F20, F23, F24) |
| GLOW | 80A | Bloc de connexion E/R (RLY. 1) |
| B+5 | 40A | Bloc de connexion I/P (relais P/OUTLET) |
| B+4 | 40A | Bloc de connexion I/P (relais RR HTD) |
| ABS | 30A | Module de commande ABS |
| ABS | 40A | Module de commande ABS ;
Connecteur de commande universel. |
[ ] : G4LA (1,2 essence), G4LC (1,4 essence)
( ) : D4FC (1.4 Diesel)
Bloc PCB (moteur essence)
| Nom du fusible | Ampérage [A] | Description |
|---|---|---|
| ECU 1 | 30A | Bloc PCB (relais de commande moteur, fusible – F25) |
| HORN | 15A | Relais de klaxon, relais de klaxon B/alarme |
| F/PUMP | 20A | Relais F/pompe |
| WIPER FRT | 25A | Relais d’essuie-glace |
| H/LAMP LO | 20A | Relais de phares (feux de croisement) |
| H/LAMP HI | [20A] (10A) | Relais de phares (feux de route) |
| C/FAN | 40A | Relais de ventilateur (vitesses basses) ;
Relais de ventilateur (vitesses hautes). |
| BLOWER | 50A | Relais de ventilateur |
| IG 2 | 30A | Relais de démarrage ;
Sans bouton Démarrer : interrupteur d’allumage ; Avec bouton Démarrer : boîte à fusibles de relais PDM (relais IG2) |
| IG 2 | 30A | Bloc de connexion I/P (relais P/WDW, fusible : F1) |
| ECU 3 | 15A | Relais F/pompe ;
ECM, relais Hi/Lo C/Fan ; Capteur de position d’arbre à cames #1/#2 ; Capteur d’oxygène (haut/bas) ; Vanne de contrôle d’huile #1/#2 ; Électrovanne de contrôle de courant ; Électrovanne à courant variable. |
| B/UP LAMP | 10 A | M/T :
interrupteur de feu de recul, bloc de connexion I/P (fusible — F26), A/T : PCM, interrupteur de plage de transmission, ensemble d’indicateurs, rétroviseur électrochrome. |
| H/LAMP RH | 10 A | Phare droit |
| H/LAMP LH | 10 A | Phare gauche |
| ECU 2 | 15A | ECM ;
Injecteur #1/#2/#3. |
| IGN COIL | 15A | G4LA :
Allumage G4LC : Allumage #1/#2/#3/#4 ; Condensateur. |
[ ] : Type de phare général
( ) : Type de projecteur
