Honda S2000 (1999-2009) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Honda S2000 1999-2009, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des boîtes à fusibles et des relais – Honda S2000
Concerne les véhicules fabriqués entre :
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

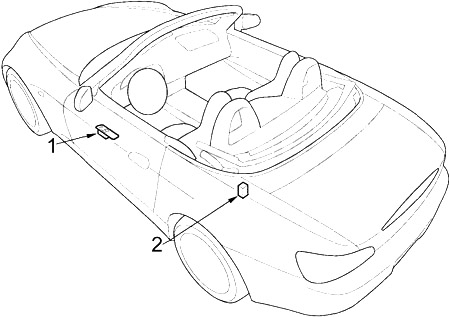

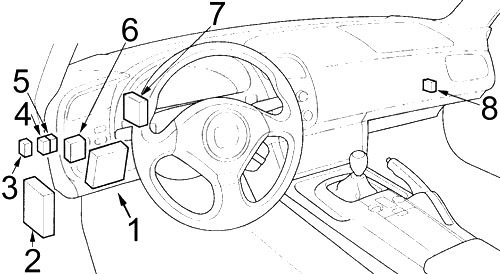

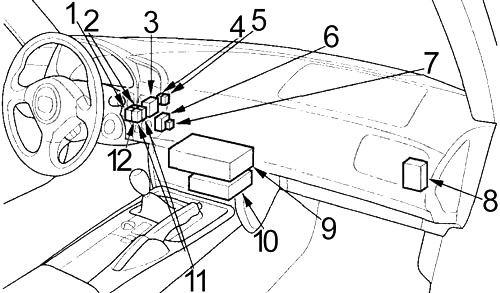

Habitacle
- Boîte à fusibles
- Module de commande moteur (ECM)
- 2006-2009 : Relais de commande du système de commande électronique de l’accélérateur (ETCS)
- Relais de désactivation des feux de route
- 2000-2001 : Relais d’essuie-glace
2002-2009 : Relais de déshumidificateur de lunette arrière - Unité de commande de verrouillage de porte sans clé
- 2000-2005 : Régulateur de vitesse
- 2006-2009 : Module de commande de l’actionneur de papillon
- Relais de bobine d’allumage
- Relais de capteur de rapport air-carburant (A/F)
- 2000-2005 : Relais principal PGM-FI
- 2006-2009 : Relais principal PGM-FI n° 1
- 2006-2009 : Relais principal PGM-FI n° 2
- Unité de commande des feux de jour
- Deuxième unité de commande des feux de jour
- Unité de commande supérieure de rechange
- Unité audio
- Unité du système de retenue (SRS)
- Relais d’allumage (IG2)
- Relais de prise d’alimentation accessoire
- Interrupteur principal des vitres
- 2002-2009 : Relais de remplacement du déshumidificateur de lunette arrière

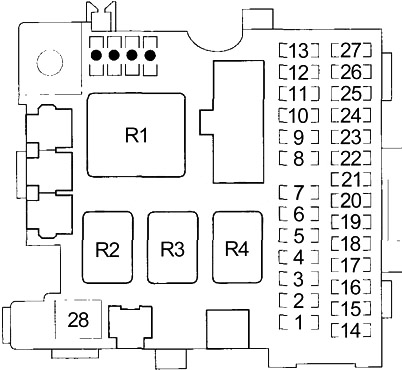

Schéma de la boîte à fusibles dans l’habitacle
La boîte à fusibles intérieure est située sous le tableau de bord, côté conducteur. Pour l’ouvrir, tournez le bouton.
| Numéro | Ampérage [A] | Description |
|---|---|---|
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Unité du système de retenue supplémentaire (SRS) |
| 2 | 15 | Unité du système d’immobilisation supplémentaire (SRS), pompe à carburant, unité de commande de l’immobilisateur-récepteur (2006-2009), relais principal PGM-FI (2000-2005), unité de réservoir de carburant, indicateur de désactivation de l’airbag passager, unité de capteur de poids passager |
| 3 | 7,5 | Interrupteur de verrouillage d’embrayage, interrupteur de démarrage moteur, relais de désactivation du démarreur, électroaimant du démarreur |
| 4 | 15 | 2000-2005 : Bobines d’allumage |
| 5 | 7,5 | Feux de recul, témoin du système de charge (2004-2005), indicateur des feux de jour (DRL), unité de commande de direction assistée électronique (EPS), groupe d’indicateurs, unité de commande de verrouillage de porte sans clé, unité de commande de toit escamotable |
| 6 | 15 | Électrovanne de régulation d’air, alternateur, témoin du système de charge (2000-2003), régulateur de vitesse, interrupteur principal du régulateur de vitesse, groupe de capteurs de charge électrique (ELD), électrovanne de dérivation de régulation des émissions de vapeur (EVAP), vanne de désactivation du réservoir EVAP, vanne de purge du réservoir EVAP, capteurs d’oxygène chauffés primaires et secondaires, relais de remplacement du déshumidificateur de lunette arrière (2002-2005) |
| 7 | 7,5 | Phare/relais d’urgence |
| 8 | 20 | Interrupteur principal de vitre, moteur d’essuie-glace de pare-brise, relais d’essuie-glace intermittent |
| 9 | 10 | Prise d’alimentation accessoire, module audio, interrupteur radio à distance, interrupteur d’éclairage de toit escamotable |
| 10 | 7,5 | 2006-2009 : Relais de capteur de rapport air-carburant (A/F) (LAF) |
| 11 | 7,5 | 2006-2009 : Relais de commande du système de commande électronique de l’accélérateur (ETCS) |
| 12 | 15 | Moteur d’essuie-glace de pare-brise, interrupteur de toit escamotable |
| 13 | 7,5 | Circuit intermittent du moteur d’essuie-glace (dans le groupe d’indicateurs) |
| 14 | 15 | 2006-2009 : Module de commande de l’actionneur de papillon |
| 15 | 20 | 2006-2009 : Capteur de rapport air-carburant (A/F) n° 1, vanne de purge du réservoir d’émissions de vapeur (EVAP) |
| 16 | 15 | 2006-2009 : Bobines d’allumage, relais de bobine d’allumage |
| Numéro | Ampérage [A] | Description |
|---|---|---|
| 17 | 20 | Moteur de vitre conducteur |
| 18 | 20 | Moteur de vitre passager, unité de commande supérieure de toit escamotable |
| 19 | 7,5 | Modulateur-contrôleur ABS (2000-2005), unité de commande des feux de jour, actionneur de rétroviseur, relais de déshumidificateur de lunette arrière |
| 20 | 7,5 | Relais d’embrayage de compresseur de climatisation, relais de moteur de ventilateur, relais de ventilateur de condenseur de climatisation, panneau de commande de chauffage, relais de ventilateur de radiateur, moteur de commande de recirculation |
| 21 | 7,5 | Module de commande moteur (ECM), relais principal PGM-FI (2000-2005), unité de commande du système de surveillance de la pression des pneus (TPMS) |
| 22 | 15 | Unité audio |
| 23 | 10 | Relais de feux arrière, éclairage du module audio, éclairage de l’interrupteur principal du régulateur de vitesse, feux de position avant, clignotants, éclairage de l’interrupteur d’urgence, éclairage du panneau de commande de chauffage, unité de commande de verrouillage de porte sans clé, éclairage de plaque d’immatriculation, connecteur optionnel, éclairage des interrupteurs de toit escamotable, interrupteurs radio pour les lumières, feux latéraux arrière, feux arrière, éclairage de l’interrupteur de déshumidificateur, rétroéclairage de l’indicateur de désactivation de l’airbag passager (2006-2009), éclairage de l’interrupteur VSA |
| 24 | 7,5 | Plafonniers/lumières d’économie, éclairage du coffre |
| 25 | 7,5 | Module de commande moteur (ECM), groupe d’indicateurs, panneau de commande de chauffage, témoin d’immobilisateur, unité de commande de toit escamotable, récepteur de l’unité de commande d’immobilisateur (2006-2009), récepteur XM, indicateur du système d’immobilisation |
| 26 | 15 | Unité de commande de verrouillage de porte sans clé, électroaimant d’ouverture du coffre |
| 27 | 10 | Unité de commande des feux de jour |
| 28 | – | – |
| R1 | Phare/urgence | |
| R2 | 2000-2001 (hardtop) : Déshumidificateur de lunette arrière | |
| R3 | Relais de démarrage | |
| R4 | Feux arrière | |
