KIA Carnival VQ (2006-2010) – Boîte à fusibles

KIA Carnival VQ (2006-2010) – schéma des fusibles

Année de fabrication : 2006, 2007, 2008, 2009, 2010.

Le fusible de l’allume-cigare (prise de courant) dans la KIA Sorento (2018) est le fusible F37 dans la boîte à fusibles

Boîte à fusibles dans le compartiment moteur

Fusible	Ampérage	Circuit protégé
ESSUIE-GLACE AV / AR	10	RELAIS MOTEUR ESSUIE-GLACE AVANT, RELAIS MOTEUR ESSUIE-GLACE ARRIÈRE
LAMPE DÉMARRAGE	20	COMMUTATEUR LAMPE DÉMARRAGE
CLÉ SW # 1	25	SECTIONNEUR DE BATTERIE
SIGNAL DÉMARRAGE	7.5	MODULE DE COMMANDE ABS, MODULE DE COMMANDE ESP, PCM (GSL), ECM (DSL), TCM (DSL)
COMP A / C	7.5	RELAIS COMPRESSEUR A / C
ATM	15	RELAIS ATM
DÉGIVREUR AV	15	RELAIS DÉGIVREUR DE PARE-BRISE AVANT
AVERTISSEUR	15	RELAIS AVERTISSEUR
ECU n° 1	10	RELAIS COMPRESSEUR A / C, PCM (GSL), CAPTEUR DE MASSE D’AIR (GSL), COMMUTATEUR LAMPE DÉMARRAGE (2,9 L VGT), MODULE IMMOBILISATEUR, ECM (DSL), RELAIS D’AIR (2,9 L WGT), RADIATEUR (2,7 L)
02 DN	10	CAPTEUR D’OXYGÈNE (GSL)
ECU n° 2	15	PCM (GSL), SOUPAPE D’ADMISSION VARIABLE (GSL), RELAIS VENTILATEUR DE REFROIDISSEMENT (3,8L), PCSV (GSL), OCV (GSL), ECM (DSL)
02 UP	10	CAPTEUR D’OXYGÈNE (GSL)
BOBINE D’ALLUMAGE	20	BOBINE D’ALLUMAGE # 1 – # 6 (GSL), CONDENSATEUR (GSL)
INJECTION	15	INJECTION # 1 – # 6 (GSL), PCM (GSL), SOUPAPE DE MESURE D’ADMISSION (DSL), ÉLECTROVANNE EGR (2,9L WGT), ÉLECTROVANNE DE COMMANDE VGT (2,9L VGT), ÉLECTROVANNE D’ADMISSION DU CORPS DE PAPILLON (DSL), ECM (DSL), CAPTEUR DE MASSE D’AIR (2,9L WGT), QUADRO DIESEL (DSL)

P / TRAINO	7.5	RELAIS PRINCIPAL, RELAIS ALARME, PCM (GSL), TCM (DSL), GÉNÉRATEUR (2,9L WGT)
POMPE À CARBURANT	15	RELAIS POMPE À CARBURANT
ABS # 1	40	MODULE DE COMMANDE ABS, MODULE DE COMMANDE ESP
ABS # 2	20	MODULE DE COMMANDE ABS, MODULE DE COMMANDE ESP
ESSUIE-GLACE AV	30	RELAIS ESSUIE-GLACE AVANT
CLÉ SW # 2	30	RELAIS DÉMARREUR, COMMUTATEUR D’ALLUMAGE
VENTILATEUR AV	40	RELAIS VENTILATEUR AVANT
VENTILATEUR AR	30	RELAIS VENTILATEUR ARRIÈRE
IPM n° 1	50	MODULE DE TABLEAU DE BORD
IPM n° 2	50	MODULE DE TABLEAU DE BORD
IPM n° 3	50	MODULE DE TABLEAU DE BORD
MÉMOIRE RAM n° 1	50	MODULE DE COMPARTIMENT ARRIÈRE
MÉMOIRE RAM n° 2	50	MODULE DE COMPARTIMENT ARRIÈRE
MÉMOIRE RAM n° 3	50	MODULE DE COMPARTIMENT ARRIÈRE
IG2	7.5
CHAUFFAGE CARBURANT	20	FILTRE À CARBURANT CHAUFFANT (DSL)

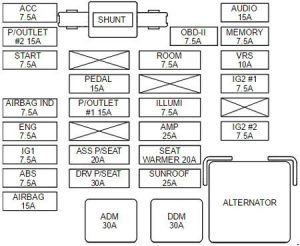

Panneau de fusibles du tableau de bord

Fusible	Ampérage	Circuit protégé
ACC	7.5	ALIMENTATION RÉTROVISEUR EXTÉRIEUR ET RÉTROVISEUR RABATTABLE, AUDIO, HORLOGE NUMÉRIQUE, MODULE MÉDIA
P / PRISE # 2	15	ALLUME-CIGARE  POUR CIGARETTES ET PRISE DE COURANT
DÉMARRAGE	7.5	RELAIS ALARME ANTIVOL, COMMUTATEUR DE SÉLECTEUR DE VITESSE, ECM (DSL)
AIRBAG IND	7.5	TABLEAU DE BORD
MOTEUR	7.5	COMMUTATEUR LEVIER ATM, COMMUTATEUR FEU STOP (GSL), CAPTEUR DE VITESSE D’ENTRÉE, CAPTEUR DE VITESSE DE SORTIE, COMMUTATEUR DE SÉLECTEUR DE VITESSE, PCM (GSL), CAPTEUR DE VITESSE DU VÉHICULE, ECM (DSL), TCM (DSL), COMMUTATEUR FEU DE RECUL, FILTRE À CARBURANT COMMUTATEUR D’ALARME (DSL), COMMUTATEUR D’EMBRAYAGE (2,7L), CAPTEUR DE DENSITÉ D’AIR (2,9L VGT)
IG1	7.5	ORDINATEUR DE BORD, SONNERIE D’ALARME ARRIÈRE, RHÉOSTAT, COMMUTATEUR ESP, GROUPE D’INSTRUMENTS, COMMUTATEUR MULTIFONCTION, GÉNÉRATEUR, COMMUTATEUR AMB
ABS	7.5	MODULE DE COMMANDE ABS, MODULE DE COMMANDE ESP, CAPTEUR D’INCLINAISON, CAPTEUR D’ANGLE, CONNECTEUR DE COMMANDE MULTIFONCTION
AIRBAG	15	MODULE DE COMMANDE SRS, COMMUTATEUR DE DÉSACTIVATION PAB
PÉDALE	15	RELAIS DE RÉGLAGE DE PÉDALE
P / PRISE # 1	15	ALLUME-CIGARE  POUR CIGARETTES ET PRISE DE COURANT
ASS P / SIÈGE	20	MODULE DE SIÈGE PASSAGER
DRV P / SIÈGE	30	COMMUTATEUR DE FIN DE COURSE, MODULE DE SIÈGE CONDUCTEUR

OBD-II	7.5	CONNECTEUR D’INTERFACE DE DONNÉES, CONNECTEUR MULTIFONCTION POUR LA COMMANDE
CHAMBRE	7.5	AMPOULE HABITACLE GAUCHE (DROITE), AMPOULE CARTE, MODULE DE COMMANDE DE CLIMATISATION, COMMUTATEUR DE PLAFONNIER ARRIÈRE, CONSOLE SUPÉRIEURE
VRS	10	COMMUTATEUR VRS, MODULE VRS
ILLUMI	7.5	MODULE DE TABLEAU DE BORD
AMP	25	AMPLIFICATEUR
SIÈGE CHAUFFANT	20	RELAIS DE CHAUFFAGE DE SIÈGE
TOIT OUVRANT	25	MODULE DE TOIT
AUDIO	15	AMPOULE MARCHEPIED GAUCHE (DROITE), AUDIO, MODULE MÉDIA
MÉMOIRE	7.5	MODULE DE COMMANDE DE CLIMATISATION, HORLOGE NUMÉRIQUE, GROUPE D’INSTRUMENTS, ORDINATEUR DE BORD, MODULE DE PORTE, MODULE DE ZONE AVANT, MODULE DE SIÈGE CONDUCTEUR, MODULE DE SIÈGE ÉLECTRIQUE
IG2 # 1	7.5	COMMUTATEUR MULTIFONCTION, MODULE DE COMMANDE DE CLIMATISATION, RÉTROVISEUR ÉLECTRO-CHROMATIQUE, CAPTEUR DE PLUIE, PANNEAU DE RELAIS
IG2 # 2	7.5	MODULE DE PORTE, COMMUTATEUR DE COMMANDE DE CLIMATISATION ARRIÈRE, MODULE DE ZONE AVANT, MODULE DE HAYON ÉLECTRIQUE, MODULE DE SIÈGE ÉLECTRIQUE
DDM	30	MODULE DE PORTE CONDUCTEUR, SÉCURITÉ DE VITRE ÉLECTRIQUE
ADM	30	MODULE DE PORTE PASSAGER

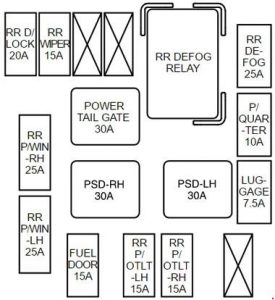

Schéma des fusibles du coffre

Fusible	Ampérage	Circuit protégé
PSD-LH	30	MODULE DE PORTE COULISSANTE GAUCHE
PSD-RH	30	MODULE DE PORTE COULISSANTE DROITE
DÉGIVRAGE AR	25	RELAIS DÉGIVRAGE AR, DÉGIVRAGE ARRIÈRE
HAYON ÉLECTRIQUE	30	MODULE DE HAYON MÉCANIQUE
P / QUARTO	10	RELAIS OUVERTURE VITRE DE CÔTÉ GAUCHE, RELAIS FERMETURE VITRE DE CÔTÉ GAUCHE, RELAIS OUVERTURE VITRE DE CÔTÉ DROITE, RELAIS FERMETURE VITRE DE CÔTÉ DROITE, MOTEUR VITRE DE CÔTÉ GAUCHE, MOTEUR VITRE DE CÔTÉ DROITE
ESSUIE-GLACE AR	15	RELAIS ESSUIE-GLACE ARRIÈRE, MOTEUR ESSUIE-GLACE ARRIÈRE
VERROUILLAGE PORTE AR	20	RELAIS VERROUILLAGE PORTE S /, RELAIS DÉVERROUILLAGE PORTE S /, ACTIONNEUR VERROUILLAGE PORTE COULISSANTE, ACTIONNEUR VERROUILLAGE PORTE ARRIÈRE
PRISE DE COURANT AR GAUCHE	15	PRISE DE COURANT ARRIÈRE GAUCHE
PRISE DE COURANT AR DROITE	15	PRISE DE COURANT ARRIÈRE DROITE
TRAPPE À CARBURANT	15	RELAIS DE REMPLISSAGE DE CARBURANT, ACTIONNEUR DE REMPLISSAGE DE CARBURANT
VITRE ÉLECTRIQUE AR GAUCHE	25	RELAIS VITRE DE PORTE S / (HAUT) GAUCHE, RELAIS VITRE DE PORTE S / (BAS) GAUCHE, MOTEUR VITRE DE PORTE COULISSANTE GAUCHE
VITRE ÉLECTRIQUE AR DROITE	25	RELAIS VITRE DE PORTE S / (HAUT) DROITE, RELAIS VITRE DE PORTE S / (BAS) DROITE, ALIMENTATION VITRE DE PORTE COULISSANTE DROITE
COFFRE	7.5	AMPOULE DE COFFRE, COMMUTATEUR ACC. / DÉS. ALIMENTATION HAYON

Schéma des fusibles du compartiment moteur (Diesel)

Radiateur (2,7 l)

Schéma des fusibles du compartiment moteur (fusible principal)

Fusible	Ampérage	Circuit protégé
ALT	150	Générateur
VENTILATEUR DE REFROIDISSEMENT	60	Ventilateur de refroidissement

À propos de la KIA Carnival VQ (2006-2010)

La KIA Carnival VQ, produite de 2006 à 2010, est un modèle populaire parmi les véhicules familiaux grâce à son espace et son confort. Ce modèle offre diverses options de motorisation, y compris des moteurs essence et diesel, qui diffèrent en termes de puissance et d’efficacité. La KIA Carnival VQ est connue pour sa fiabilité et ses caractéristiques pratiques, telles que les portes coulissantes et un intérieur modulable, ce qui en fait un choix idéal pour les grandes familles ou les groupes de passagers. Le véhicule est équipé de dispositifs de sécurité modernes qui garantissent une conduite sûre pour tous les passagers.

Schéma de la boîte à fusibles KIA Carnival VQ

Cette page présente le schéma de la boîte à fusibles pour la KIA Carnival VQ, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des équipements électriques du véhicule.
