Hyundai i30n (2018-2019) – Boîte à fusibles
Hyundai i30n (2018-2019) – schéma de la boîte à fusibles
Année de fabrication : 2018, 2019.

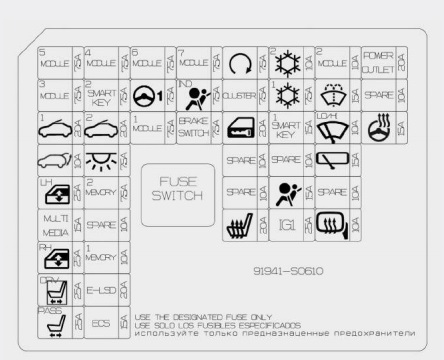

Panneau de fusibles côté conducteur
| Fusible | Nom | Symbole | Ampérage [A] | Description |
| F1 | MODULE 5 |  |
7,5 | Rétroviseur électrochrome ;
Module E-Call MTS ; Unité principale audio, A/V et de navigation ; Module de commande de climatisation ; Indicateur de levier de vitesse A/T ; Interrupteur de console droit ; Convertisseur DC-DC ; Phare avant gauche et droit ; Module de dispositif de nivellement des phares ; Module de commande de chauffage des sièges avant ; Module IMS conducteur. |
| F2 | MODULE 3 |  |
7,5 | Module de porte conducteur et passager, BCM |
| F3 | TOIT OUVRANT 1 |  |
20 | Toit panoramique |
| F4 | HAYON |  |
10 | Relais de hayon |
| F5 | VITRE ÉLECTRIQUE GAUCHE |  |
25 | Relais de vitre gauche ;
Module de vitre de sécurité conducteur et passager ; Module de vitre de sécurité arrière (gauche). |
| F6 | MULTIMÉDIA |  |
15 | Unité principale audio, A/V et de navigation ;
Convertisseur DC-DC. |
| F7 | VITRE ÉLECTRIQUE DROITE |
 |
25 | Relais de vitre droite ;
Module de vitre conducteur et passager ; Module de vitre de sécurité arrière (droite). |
| F8 | SIÈGE ÉLECTRIQUE CONDUCTEUR |
 |
25 | Interrupteur de siège manuel conducteur ;
Module IMS conducteur. |
| F9 | SIÈGE ÉLECTRIQUE PASSAGER |
 |
25 | Interrupteur de réglage manuel du siège passager |
| F10 | MODULE 4 |  |
7,5 | Module d’assistance au maintien de voie ;
Interrupteur de feux de freinage, BCM ; Module ECU LSD ; Module ESC. |
| F11 | CLÉ INTELLIGENTE 2 |  |
7,5 | Module de commande de clé intelligente ;
Module d’immobilisation. |
| F12 | TOIT OUVRANT 2 |  |
20 | Toit panoramique |
| F13 | LAMPE INTÉRIEURE |
 |
7,5 | Chargeur sans fil ;
Veilleuse gauche et droite ; Lumière intérieure ; Lumière de console de plafond ; Lumière personnelle gauche et droite ; Capteur de pluie ; Éclairage de clé de démarrage ; Interrupteur d’avertissement de porte ; Lumière de boîte à gants ; Lumière de coffre ; Capteur de pluie. |
| F14 | MÉMOIRE 2 |  |
7,5 | Module MTS E-Call |
| F 16 | MÉMOIRE 1 |  |
10 | Module de porte conducteur et passager ;
Module IMS conducteur ; BCM ; Module de commande de climatisation ; Tableau de bord ; Capteur de lumière automatique et caméra ; Boîte à fusibles de relais ICM (relais de rabattement/dépliement du rétroviseur extérieur) F17. |
| F17 | E-LSD | E-LSD | 20 | ECU LSD |
| F18 | ECS | ECS | 15 | Unité ECS |
| F19 | MODULE 6 |  |
7,5 | Module de commande de clé intelligente, BCM |
| F20 | MDPS |  |
7,5 | Module MDPS ;
Capteur d’angle de braquage. |
| F21 | MODULE 1 |  |
7,5 | Interrupteur de feux de détresse ;
Interrupteur de verrouillage centralisé des portes ; Module de porte conducteur et passager ; Alimentation du rétroviseur extérieur conducteur et passager ; Poignée extérieure de clé intelligente conducteur et passager ; Connecteur de liaison de données. |
| F22 | MODULE 7 |  |
7,5 | Module de commande de chauffage de siège avant ;
Unité ESG ; Moteur de ventilateur de refroidissement ; Chauffage de sortie d’air. |
| F23 | AIRBAG INDICATEUR |
 |
7,5 | Tableau de bord ;
Interrupteur de verrouillage centralisé des portes. |
| F24 | FREIN INTERRUPTEUR |
 |
7,5 | Module de commande de clé intelligente ;
Interrupteur de feux de freinage. |
| F25 | DÉMARRAGE |  |
7,5 | Module de commande intelligente ;
Bloc de connexion dans le compartiment moteur (RLY.4). |
| F26 | CLUSTER | CLUSTER | 7,5 | Tableau de bord |
| F27 | VERROUILLAGE DE PORTE |  |
20 | Relais de verrouillage et déverrouillage des portes ;
Boîte à fusibles de relais ICM (relais de verrouillage de porte). |
| F30 | CHAUFFAGE DE SIÈGE AVANT |
 |
20 | Module de commande de chauffage des sièges avant |
| F31 | CLIMATISATION 2 |  |
10 | Module de commande de climatisation, ECM ;
Moteur de ventilateur ; Bloc de connexion dans le compartiment moteur (RLY.10). |
| F32 | CLIMATISATION 1 |  |
7,5 | Module de commande de climatisation ;
Bloc de connexion dans le compartiment moteur (RLY.10 / 11). |
| F33 | CLÉ INTELLIGENTE 1 |  |
15 | Module de commande de clé intelligente ;
Module d’immobilisation. |
| F35 | AIRBAG |  |
15 | Module de commande SRS |
| F36 | ALLUMAGE 1 |  |
25 | Bloc PCB (F45 / F46 / F47) |
| F37 | MODULE 2 |  |
10 | Chargeur sans fil ;
Module E-Call MTS ; Module de commande de clé intelligente ; BCM ; Unité audio principale ; A/V et navigation ; Convertisseur DC-DC ; Interrupteur d’alimentation du rétroviseur extérieur ; Bloc de connexion dans le compartiment moteur (RLY.14F38). |
| F38 | LAVE-GLACE |  |
15 | Interrupteur multifonction |
| F39 | ESSUIE-GLACE |  |
10 | ECM, BCM |
| F40 | ESSUIE-GLACE ARRIÈRE |  |
15 | Relais d’essuie-glace arrière |
| F42 | RÉTROVISEUR CHAUFFANT |
 |
10 | Alimentation du rétroviseur extérieur conducteur et passager ;
Module de commande de climatisation ; ECM / PCM. |
| F43 | PRISE DE COURANT |
PRISE DE COURANT | 20 | Pressofondo arrière # 2 |
| F45 | VOLANT CHAUFFANT |
 |
15 | BCM |

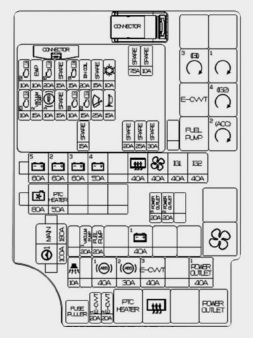

Panneau de fusibles dans le compartiment moteur
| Relais | Symbole | Nom du relais |
| RLY.3 |  |
Relais PDM # 3 (IG1) |
| RLY.4 |  |
Relais DÉMARRAGE |
| RLY.5 | E-CVVT | Relais E-CVVT |
| RLY.6 |  |
Relais PDM # 4 (IG2) |
| RLY.7 |  |
Relais de pompe à carburant |
| RLY.8 |  |
Relais PDM # 2 (ACC) |
| RLY.10 |  |
Relais de ventilateur |
| RLY.11 | CHAUFFAGE PTC | Relais de chauffage PTC # 1 |
| RLY.12 |  |
Relais de désembuage arrière |
| RLY.14 | PRISE DE COURANT | Relais de prise de courant |
| Fusible | Nom du fusible | Symbole | Ampérage [A] | Description |
| F1 | PRINCIPAL | PRINCIPAL | 180 | Fusible : F27, F29, F30, F33 |
| F2 | MDPS 1 |  |
100 | Unité MDPS |
| F3 | B + 5 |  |
60 | Blocage de la carte (fusible : F44, F50, F51, F52, relais de commande moteur) |
| F4 | B + 2 |  |
60 | IGPM (fusible : F30, IPS0, IPS1, IPS2) |
| F5 | B + 3 |  |
60 | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| F6 | B + 4 |  |
60 | IGPM (fusible : F3, F4, F5, F7, F8, F9, F12, F17, F18) |
| F8 | ARRIÈRE CHAUFFÉ |
 |
40 | RLY.12 |
| F9 | VENTILATEUR |  |
40 | RLY.10 |
| F10 | DÉMARRAGE 1 |  |
40 | Interrupteur d’allumage ;
Bloc de connexion du compartiment moteur (RLY.3, RLY8). |
| F11 | DÉMARRAGE 2 |  |
40 | Interrupteur d’allumage ;
Bloc de connexion du compartiment moteur (RLY.4, RLY6). |
| F12 | VENTILATEUR DE REFROIDISSEMENT |  |
80 | Moteur de ventilateur de refroidissement |
| F13 | CHAUFFAGE PTC 1 |
 |
50 | RLY.11 |
| F17 | ALIMENTATION 3 |  |
20 | Pressofondo arrière |
| F18 | ALIMENTATION 2 |  |
20 | Pressofondo arrière |
| F21 | POMPE À VIDE 1 |  |
20 | Pompe à vide |
| F22 | POMPE À CARBURANT | POMPE À CARBURANT | 20 | RLY.7 |
| F24 | B + 1 |  |
40 | IGPM (dispositif Autocut de courant de fuite, fusible : F21, F24, F27, F33) |
| F27 | AVERTISSEUR D’ALARME |
 |
10 | Boîte à fusibles de relais ICM (relais de klaxon d’alarme antivol) |
| F29 | ABS1 |  |
40 | Module de commande ESP |
| F30 | ABS2 |  |
30 | Module de commande ESP |
| F31 | E-CVVT 3 | 3 E-CVVT | 40 | RLY.5 |
| F33 | ALIMENTATION 1 |  |
40 | RLY.14 |
| F34 | E-CVVT1 | 1 E-CVVT | 10 | ECM |
| F35 | E-CVVT2 | 2 E-CVVT | 20 | ECM |

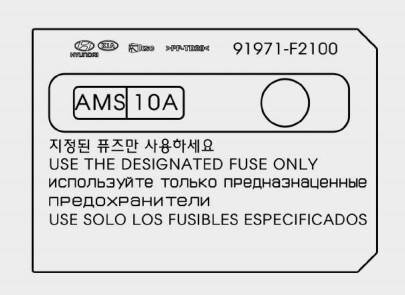

Panneau de fusibles dans le compartiment moteur (couvercle de borne de batterie)
À propos de la Hyundai i30n (2018-2019)
La Hyundai i30n est une berline sportive qui a été introduite en 2018-2019 dans le cadre de la populaire série i30. Ce modèle est connu pour son design dynamique et ses performances de conduite puissantes, soutenues par un châssis sportif et une direction précise. La Hyundai i30n est équipée d’un moteur T-GDI de 2,0 litres, offrant une puissance allant jusqu’à 275 chevaux, ce qui garantit une accélération rapide et une expérience de conduite excitante. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et les technologies modernes, y compris des sièges sport et un système d’infodivertissement avancé.
Schéma de la boîte à fusibles de la Hyundai i30n
Cette page présente le schéma de la boîte à fusibles de la Hyundai i30n, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et dans l’habitacle sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’identification et le remplacement des fusibles. Utilisez toujours des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de disposer d’informations précises et à jour sur sa configuration.
