Jeep Wrangler TJ (1997-2006) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Jeep Wrangler TJ (1997–2006), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Jeep Wrangler TJ
Concerne les véhicules fabriqués entre :
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare (prises de courant) du Jeep Wrangler est responsable des fusibles 18 ou 19 dans l’habitacle et 17 dans le compartiment moteur (2003-2006).
Habitacle

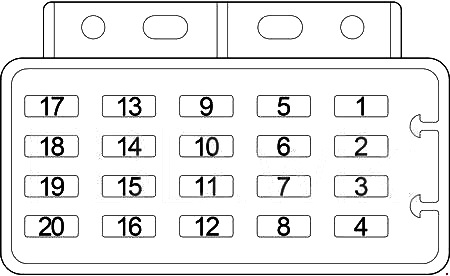

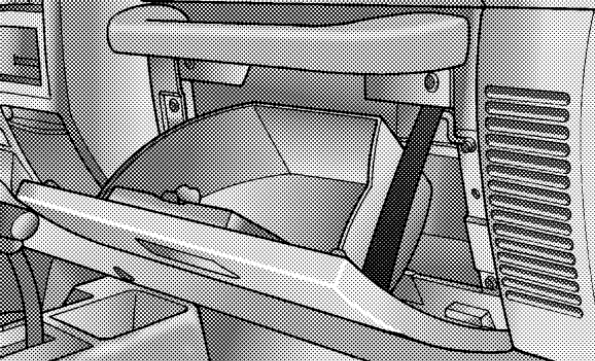

Le panneau de fusibles est situé derrière la boîte à gants.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 20 | Interrupteur de phares (interrupteur multifonction) ;
Module d’immobilisation de clé Sentry. |
| 2 | 20 | Interrupteur de feux stop |
| 3 | 10 / 20 | 1997-1998 : Relais de feux de brouillard n° 1 (20A) ;
1999-2002 : Lampe « PRNDL », interrupteur de feux de brouillard avant, radio, interrupteur de dégivrage de lunette arrière (haut), commande de chauffage de climatisation, interrupteur d’essuie-glace/lave-glace (haut), tableau de bord, interrupteur de feux de brouillard arrière, interrupteur de phares (10A) 2003-2006 : Subwoofer, filtre radio et relais (20A) |
| 4 | 10 | Interrupteur d’inclinaison de porte conducteur, interrupteur d’inclinaison de porte passager ;
Relais de feux de brouillard n° 1 ; Relais de feux de brouillard n° 2 ; Relais de feux de brouillard arrière. |
| 5 | 10 | Module de commande d’airbag |
| 6 | 20 | Moteur d’essuie-glace arrière (hard top) ;
Essuie-glace arrière/interrupteur de lave-glace (hard top). |
| 7 | 10 | Interrupteur de position de stationnement/neutre (PNP) (transmission automatique) ;
Interrupteur de feux de recul (transmission manuelle) ; Contrôleur ABS ; Relais d’embrayage de compresseur de climatisation ; Relais de dégivrage de lunette arrière ; Relais ABS. |
| 8 | 10 / 20 | 1997-1998 : Commande de chauffage de climatisation (20A) ;
1999-2006 : Commande de chauffage de climatisation, module HVAC, relais de moteur de ventilateur, actionneur de porte de mélange (10 A) |
| 9 | 10 | Module de commande d’airbag ;
Interrupteur marche/arrêt d’airbag passager. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 10 | 10 | Électroaimant de verrouillage de frein ;
Tableau de bord ; Boussole/miroir de température. |
| 11 | 10 | 1997-1998 : Module de feux de jour, électroaimant d’embrayage de convertisseur de couple, électrovanne EVAP/purge de cycle de travail, relais d’embrayage de compresseur de climatisation, module d’immobilisation, pompe de détection de fuites EVAP, modules de commande de groupe motopropulseur, relais de coupure automatique, relais de pompe à carburant, relais de dégivrage de lunette arrière ;
1999-2006 : Module de feux de jour, électroaimant d’embrayage de convertisseur de couple, électroaimant EVAP/purge de cycle de travail, relais d’embrayage de compresseur de climatisation |
| 12 | 10 | 1997-1998 : Lampe « PRNDL », interrupteur de feux de brouillard avant, radio, interrupteur de dégivrage de lunette arrière (partie supérieure rigide), commande de chauffage de climatisation, interrupteur d’essuie-glace/lave-glace (partie supérieure rigide), tableau de bord, interrupteur de feux de brouillard arrière ;
1999-2006 : Module d’immobilisation de clé Sentry, relais de pompe à carburant, relais de coupure automatique, module de commande de groupe motopropulseur, relais de capteur d’oxygène après chauffage, relais de capteur d’oxygène avant chauffage |
| 13 | 10 | Interrupteur de clignotants/feux de détresse (interrupteur multifonction) ;
Interrupteur marche/arrêt d’airbag passager (années 97-98). |
| 14 | 10 / 20 / 25 | 1997-1999 : Interrupteur d’essuie-glace avant, moteur d’essuie-glace avant (20 A) ;
2000-2002 : Interrupteur d’essuie-glace avant, moteur d’essuie-glace avant (25 A) ; 2003-2006 : Radio (10A) |
| 15 | 10 | 1997-2002 : Radio ;
2003-2006 : Interrupteur de dégivrage de lunette arrière (partie supérieure rigide) |
| 16 | 10 | Moteur de réglage des phares ;
Interrupteur de réglage des phares ; Relais de feux de brouillard arrière. |
| 17 | 10 / 25 | 1997-2002 : Interrupteur de dégivrage de lunette arrière (hard top) (10A) ;
2003-2006 : Moteur d’essuie-glace avant, interrupteur d’essuie-glace avant (interrupteur multifonction) (25 A) |
| 18 | 15 / 20 | 1997-2002 : Alimentation auxiliaire non commutée (15 A) ;
2003-2006 : Allume-cigare/prise de courant, alimentation auxiliaire commutée (20 A) |
| 19 | 20 | 1997-2002 : Allume-cigare/prise de courant, alimentation auxiliaire commutée ;
2003-2006 : Réserve |
| 20 | 20 | Relais de moteur de démarrage ;
Interrupteur de position de pédale d’embrayage (transmission manuelle). |
Compartiment moteur
Votre véhicule est équipé d’un centre de distribution électrique situé dans le compartiment moteur, près de la batterie.
Ce centre d’alimentation contient des fusibles et des fusibles à cartouche, des relais ISO et des mini (micro) fusibles. Une étiquette à l’intérieur du couvercle à clip identifie chaque élément pour faciliter le remplacement si nécessaire. Les fusibles à cartouche et les mini (micro) fusibles peuvent être achetés chez un concessionnaire agréé.

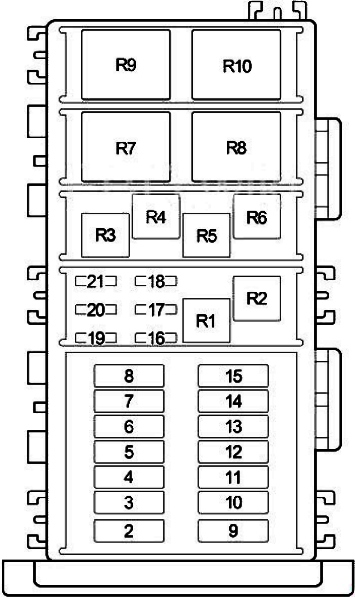

1997-1998
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 2 | 40 | Interrupteur d’allumage (fusible (habitacle) : « 5 », « 6 », « 7 », « 8 », « 20 ») ;
Relais de moteur de démarrage ; Interrupteur de position de pédale d’embrayage (transmission manuelle). |
| 3 | 30 | Interrupteur d’allumage (relais allume-cigare/accessoires, fusible (habitacle) : « 9 », « 10 », « 11 », « 13 », « 14 », « 15 ») |
| 4 | 40 | Boîte à fusibles habitacle : « 1 », « 2 », « 3 » |
| 5 | 40 | Relais allume-cigare/accessoires (boîte à fusibles habitacle : « 18 », « 19 ») |
| 6 | 30 | Relais de coupure automatique ;
Module de commande de groupe motopropulseur. |
| 7 | – | Non utilisé |
| 8 | – | Non utilisé |
| 9 | 20 | Interrupteur de clignotants/feux de détresse |
| 10 | 30 | Interrupteur de phares |
| 11 | 40 | Relais de moteur de ventilateur |
| 12 | – | Non utilisé |
| 13 | 30 | Relais ABS |
| 14 | 40 | Relais de moteur de pompe ABS |
| 15 | 40 | Relais de dégivrage de lunette arrière |
| 16 | 20 | Relais de pompe à carburant |
| Numéro | Ampère [A] | Description |
|---|---|---|
| 17 | 10 | Lampe de plafonnier ;
Tableau de bord ; Connecteur de données ; Radio ; Lampe auxiliaire ; Lampe suspendue ; Lampe de plafonnier avec barre de son. |
| 18 | 10 | Relais de moteur de pompe ABS |
| 19 | 10 | Relais d’embrayage de compresseur de climatisation |
| 20 | 20 | Relais de klaxon |
| 21 | 20 | Bobine d’allumage ;
Injecteur de carburant ; Capteur d’oxygène. |
| Relais | ||
| R1 | Pompe à carburant | |
| R2 | Non utilisé | |
| R3 | Coupure automatique | |
| R4 | Embrayage de compresseur de climatisation | |
| R5 | Klaxon | |
| R6 | ABS | |
| R7 | Non utilisé | |
| R8 | Moteur de pompe ABS | |
| R9 | Moteur de démarrage | |
| R10 | Dégivrage de lunette arrière |

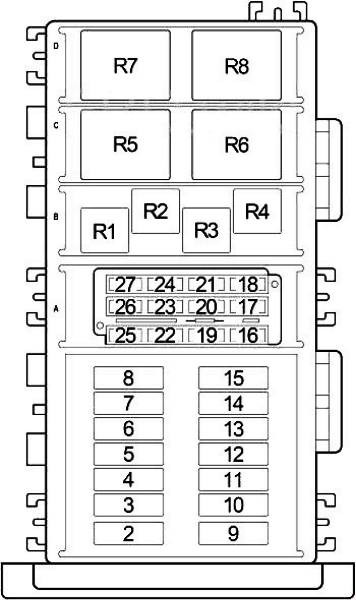

1999
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 2 | 40 | Interrupteur d’allumage (fusible (habitacle) : « 5 », « 6 », « 7 », « 8 ») ;
Relais de moteur de démarrage. |
| 3 | 30 | Interrupteur d’allumage (relais allume-cigare/accessoires, fusible (habitacle) : « 9 », « 10 », « 11 », « 12 », « 13 », « 14 », « 15 », « 20 ») |
| 4 | 40 | Fusible (habitacle) : « 1 », « 2 » |
| 5 | 40 | Relais allume-cigare/accessoires (fusible (habitacle) : « 19 », « 18 ») |
| 6 | 30 | Relais de coupure automatique ;
Module de commande de groupe motopropulseur. |
| 7 | – | Non utilisé |
| 8 | – | Non utilisé |
| 9 | 20 | Interrupteur de clignotants/feux de détresse |
| 10 | 30 | Interrupteur de phares |
| 11 | 40 | Unité HVAC |
| 12 | – | Non utilisé |
| 13 | 30 | Relais ABS |
| 14 | 40 | Relais de moteur de pompe ABS |
| 15 | 40 | Relais de dégivrage de lunette arrière |
| 16 | 10 | Relais d’embrayage de compresseur de climatisation |
| 17 | 20 | Relais de klaxon |
| 18 | 20 | Injecteur de carburant ;
Bobine d’allumage (2,5 l). |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 19 | 20 | Relais de pompe à carburant |
| 20 | 10 | Ampoule sous le capot ;
Ampoule de plafonnier gauche ; Ampoule de plafonnier droite ; Radio ; Connecteur de données ; Ampoule de plafonnier (hard top) ; Ampoule de plafonnier Sound Bar (système audio 4). |
| 21 | 10 | Relais de moteur de pompe ABS |
| 22 | – | Non utilisé |
| 23 | – | Non utilisé |
| 24 | – | Non utilisé |
| 25 | 20 | Relais de feux de brouillard n° 1 |
| 26 | – | Non utilisé |
| 27 | 10 | Pompe de détection de fuites ;
Capteur d’oxygène. |
| Relais | ||
| R1 | Coupure automatique | |
| R2 | Embrayage de compresseur de climatisation | |
| R3 | Klaxon | |
| R4 | Pompe à carburant | |
| R5 | ABS | |
| R6 | Moteur de pompe ABS | |
| R7 | Moteur de démarrage | |
| R8 | Dégivrage de lunette arrière |

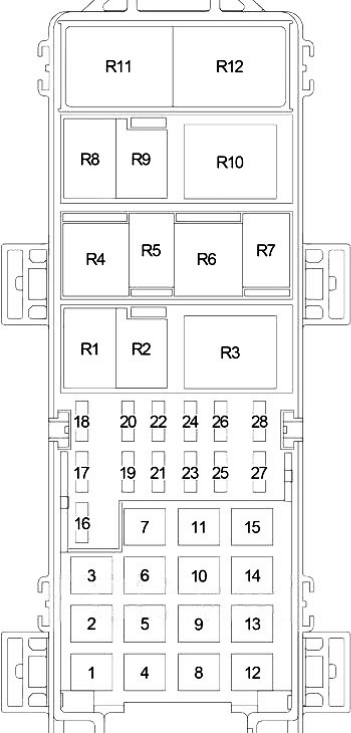

2000-2006
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 40 | Relais de moteur de ventilateur (HEVAC) |
| 2 | 40 | Relais de dégivrage de lunette arrière |
| 3 | 40 | Fusible (habitacle) : « 1 », « 2 », « 3 » / éclairage extérieur |
| 4 | 40 | Ventilateur de radiateur haute vitesse ;
Ventilateur de radiateur basse vitesse. |
| 5 | 20 | 2000-2002 : non utilisé ; 2003-2006 : Relais de commande de transmission |
| 6 | 30 / 40 | 2000-2001 : Relais de moteur de pompe ABS (40A) ;
2002 : Relais de moteur de démarrage, interrupteur d’allumage (fusible (habitacle) : « 5 », « 6 », « 7 », « 8 ») (40 A) ; 2003-2006 : Relais de moteur de démarrage, interrupteur d’allumage (fusible (habitacle) : « 5 », « 6 », « 7 », « 8 ») (30 A) |
| 7 | 20 / 30 | 2000-2001 : Relais ABS (30A) ;
2002 : Interrupteur multifonction (20 A) ; 2003-2006 : Non utilisé |
| 8 | 40 | 2000-2001 : Relais de moteur de démarrage, interrupteur d’allumage (fusible (habitacle) : « 5 », « 6 », « 7 », « 8 ») ;
2002-2006 : Moteur ABS |
| 9 | 20 / 30 | 2000-2004 : Relais de coupure automatique, module de commande de groupe motopropulseur (30 A) ;
2005-2006 : Relais de coupure automatique (ASD), module de commande de groupe motopropulseur (20A) |
| 10 | 30 / 40 | 2000-2001 : Interrupteur de phares (30A) ;
2002-2006 : HD/LP (40A) |
| 11 | 20 | Activation du signal/interrupteur de feux de détresse/stockage IOD |
| 12 | 30 | Valve ABS |
| 13 | 40 | Interrupteur d’allumage (fusible (habitacle) : « 17 », « 18 », « 19 ») |
| 14 | 30 | 2000-2001 : Interrupteur d’allumage (relais allume-cigare/accessoires, fusible (habitacle) : « 9 », « 10 », « 11 », « 12 », « 13 », « 14 », « 15 », « 22 »), interrupteur de position de pédale d’embrayage (transmission manuelle) ;
2002 : Interrupteur d’allumage (fusibles (habitacle) : « 9 », « 10 », « 11 », « 12 », « 13 », « 14 », « 15 », « 20 »), interrupteur de position de pédale d’embrayage (transmission manuelle) ; 2003-2006 : Non utilisé |
| 15 | 40 / 50 | 2000-2001 : Allume-cigare/relais d’accessoires (fusible (habitacle) : « 19 »), fusible (habitacle) : « 18 » (40 A) ;
2002 : Fusible : « 24 » (50A) ; 2003-2006 : Fusible : « 26 » / IOD (50A) |
| 16 | 10 / 15 | 2000-2001 : Capteur d’oxygène (10A) ;
2002-2004 : Relais de chauffage après capteur d’oxygène (15A) ; 2005-2006 : Non utilisé |
| 17 | 20 | 2000-2001 : Relais de chauffage de capteur d’oxygène après dispositif, relais de chauffage de capteur d’oxygène avant dispositif ;
2003-2006 : Prise de courant |
| 18 | 20 | Relais de klaxon |
| 19 | 20 | Interrupteur multifonction (feux de brouillard avant) |
| 20 | 15 | 2000-2002 : non utilisé ;
2003-2006 : Radio |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 21 | 10 | Relais d’embrayage de compresseur de climatisation |
| 22 | 20 | 2000-2002 : non utilisé ;
2003-2006 : Interrupteur d’allumage (fusibles (habitacle) : « 9 », « 10 », « 11 », « 12 », « 13 », « 14 », « 22 »), interrupteur de position de pédale d’embrayage (transmission manuelle) |
| 23 | 20 | Relais de pompe à carburant |
| 24 | 10 / 20 | 2000-2001 : Non utilisé ;
2002 : Lampe de plafonnier, tableau de bord, connecteur de données, radio, lampe de plafonnier, lampe sous le capot, lampe de plafonnier avec barre de son (10 A) 2003-2006 : Relais de casier arrière (pack Off-road), casier avant (pack Off-road) (20A) |
| 25 | 10 | 2000-2001 : Lampe de plafonnier, tableau de bord, connecteur de données, radio, lampe de chauffage, lampe suspendue, lampe de plafonnier avec barre de son ;
2002-2006 : Non utilisé |
| 26 | 10 / 20 | 2000-2001 : Bobine d’allumage, injecteur de carburant (20A) ;
2003-2006 : Lampe de plafonnier, tableau de bord, connecteur de données, interrupteur de verrouillage d’essieu (pack off-road), lampe de chauffage, boussole/miroir de température, lampe sous le capot (10 A) |
| 27 | 20 | 2000-2002 : non utilisé ;
2003-2006 : Interrupteur multifonction |
| 28 | 10 / 20 | 2000-2001 : ABS (10A) ;
Commutation d’embrayage 2003-2006 : Relais de coupure automatique, bobine d’allumage, injecteur de carburant, condensateur de bobine (20 A) |
| Relais | ||
| R1 | Coupure automatique | |
| R2 | Embrayage de compresseur de climatisation | |
| R3 | 2000-2002 : non utilisé ;
2003-2006 : Commande de transmission |
|
| R4 | Moteur de démarrage | |
| R5 | ABS | |
| R6 | 2000-2004 : Chauffage du capteur d’oxygène inférieur ;
2005-2006 : Non utilisé |
|
| R7 | 2000-2001 : Chauffage du capteur d’oxygène avant ;
2002-2006 : Feu de brouillard |
|
| R8 | Klaxon | |
| R9 | Pompe à carburant | |
| R10 | Dégivrage de lunette arrière | |
| R11 | 2003-2006 : Casier avant (pack off-road) ;
2005-2006 : Ventilateur de radiateur rapide (2,4 l PowerTech) |
|
| R12 | 2000-2001 : ABS ;
2003-2006 : Casier arrière (pack off-road) ; 2005-2006 : Ventilateur de radiateur basse vitesse (2,4 l PowerTech) |
