Hyundai Veracruz ix55 – Boîte à fusibles
Hyundai Veracruz ix55 – schéma de la boîte à fusibles
Année de fabrication : 2003, 2004, 2005, 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) du Hyundai Veracruz ix55 est le fusible 4 de la boîte à fusibles de l’habitacle.
2006, 2007, 2008, 2009, 2010, 2011, 2012 et 2013
Boîte à fusibles de l’habitacle
Située sous le tableau de bord, derrière le panneau de protection.

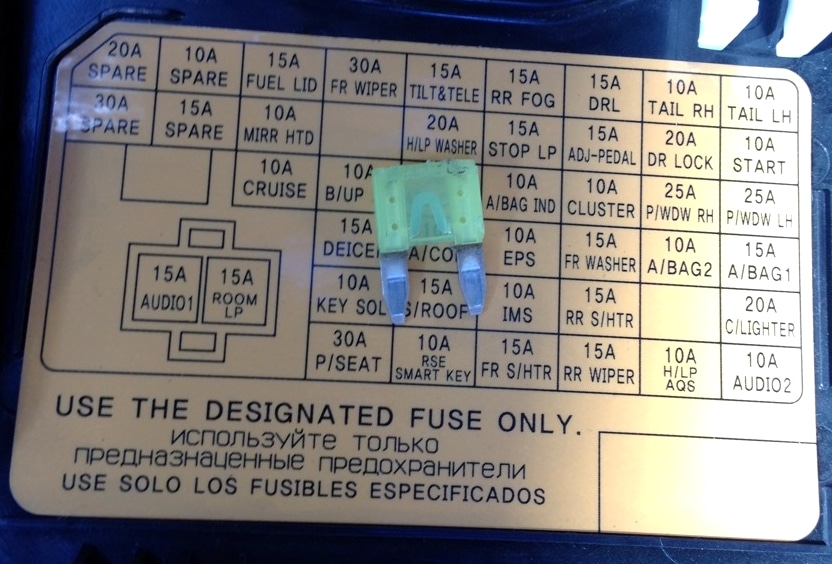

Exemple de photo
Diagramme
Fonction
| AUDIO 2 | 10A Audio, prise console arrière et relais, horloge numérique, BCM |
| C/ ALLUME-CIGARE | 20A Allume-cigare avant et prise |
| AIRBAG2 | Airbag 10A |
| AIRBAG 1 | Module de commande SRS 15A |
| AIRBAG IND | 10A Dispositif indicateur (témoin d’airbag) |
| FEU DE RECUL | 10A Relais de feux de recul, TCM, rétroviseur électrochrome, unité de commande d’alarme de recul |
| RÉGULATEUR DE VITESSE | Interrupteur multifonction 10A, module d’immobilisation PIC, interrupteur de chauffage de siège conducteur/passager |
| ATM CD | Verrouillage de clé ATM 10A, ECU 4WD, BCM, interrupteur multifonction, module de commande de montage semi-actif du moteur |
| GROUPE | Dispositif indicateur 10A, alternateur, BCM, module d’immobilisation PIC |
| DÉMARRAGE | 10A Relais d’alarme antivol, unité de commande d’alimentation du hayon |
| EPS | 10A BCM, rhéostat, interrupteur principal / auxiliaire pour vitres électriques |
| CLIM | 10A Module de commande de climatisation avant, relais de ventilateur, module de commande de climatisation arrière, relais de climatisation arrière, capteur de pluie, module de commande de toit ouvrant, rétroviseur électrochrome |
| CHAUFFAGE SIÈGE AV | 15A Interrupteur de chauffage de siège conducteur/passager |
| CHAUFFAGE SIÈGE AR | 15A Chauffage de lunette arrière |
| IMS | Module de commande 10A IMS, module d’inclinaison-télescopique, relais de chauffage PTC, module de commande d’alimentation du hayon |
| PHARES, AQS | Relais de feux de croisement 10A, capteur AQS |
| BOUTON AV | 15A Relais d’essuie-glace avant, relais d’essuie-glace avant |
| ESSUIE-GLACE AR. | 15A Module de commande d’essuie-glace arrière, moteur d’essuie-glace arrière |
| FEU AR GAUCHE | 10A Phare gauche, feu arrière gauche, relais de phare de croisement avant, feu de hayon |
| FEU AR DROIT | 10A Phare droit, feu arrière droit, lumière de coffre, éclairage |
| VERROUILLAGE PORTE | 20A Interrupteur de commande principal des vitres, relais d’alimentation du hayon, actionneur de hayon |
| FEU STOP | 15A interrupteur de feu de freinage |
| BOUTON PHARES | 20A Interrupteur de buse de phares |
| MEMBRE CARBURANT | 15A Interrupteur de trappe à carburant |
| FEU BROUILLARD AR | 15A Relais de feu de brouillard arrière |
| ESSUIE-GLACE AV. | 30A Moteur d’essuie-glace avant |
| INCLINAISON ET TÉLÉ | 15A Module d’inclinaison – télescopique |
| DRL | Module de commande DRL 15A |
| VITRE ÉLECTRIQUE GAUCHE | 25A Actionneur de vitre de sécurité conducteur, interrupteur de vitre électrique arrière gauche |
| VITRE ÉLECTRIQUE DROITE | 25A Interrupteur de commande de vitre avant/arrière, droite |
| RÉTROVISEUR CHAUFFANT | 10A Rétroviseur extérieur gauche/droit chauffant à réglage électrique, lunette arrière chauffante |
| SIÈGE ÉLECTRIQUE | Module de commande 30A IMS, interrupteur manuel de siège conducteur/passager |
| SOLUTION CLÉ | Électroaimant de verrouillage de clé ATM 10A, ECU 4WD, klaxon de recul, verrouillage mécanique de colonne de direction PIC |
| DÉGIVRAGE | 15A Relais de dégivrage de lunette arrière |
| TOIT OUVRANT | 15A Module de commande de toit ouvrant |
| RSE, CLÉ INTELLIGENTE | Module d’immobilisation PIC 10A |
| AUDIO 1 (FUSIBLE MÉMOIRE) | Audio 15A |
| FEU HABITACLE (FUSIBLE MÉMOIRE) | 15A Tableau de bord, interrupteur principal de commande de vitres, lumière de porte, lampe d’habitacle, connecteur d’interface de données, BCM, interrupteur de porte |
| RÉSERVE | 10A Fusible de rechange |
Le fusible de l’allume-cigare est marqué C / LIGHTER 20A.
Compartiment moteur
Boîte à fusibles principale
Située sur le côté gauche du compartiment moteur, à côté de la batterie
Affectation
| IGN 1 | 40A Interrupteur d’allumage (ACC, IG1) |
| IGN 2 | Relais de démarrage 40A, interrupteur d’allumage (IG2, START) |
| I/P B+1 | Fusible 50A (VERROUILLAGE PORTE 20A, FEU STOP 15A, FEU AR GAUCHE / DROIT 10A) |
| I/P B+2 | Fusible 50A (SIÈGE ÉLECTRIQUE 30A, SOLUTION CLÉ 10A, toit ouvrant 15A, RSE / CLÉ INTELLIGENTE 10A, DÉGIVRAGE 15A), fusible mémoire (AUDIO1 15A, FEU HABITACLE 15A) |
| VITRE ÉLECTRIQUE | Fusible 40A (VITRE ÉLECTRIQUE GAUCHE / DROITE 25A) |
| VENTILATEUR | 40A Relais de ventilateur |
| DÉGIVRAGE AR | 40A Relais de dégivrage de lunette arrière, fusible (RÉTROVISEUR CHAUFFANT 10A) |
| ECU | 30A Relais de gestion moteur (ECU DSL 20A / BOBINE ALLUMAGE 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A) |
| ABS 1 | Unité de commande ABS / ESP 40A, connecteur de test universel |
| ABS 2 | Unité de commande ABS / ESP 40A, connecteur de test universel |
| TCU 1 | 15А TCM |
| TPMS | 10A électrovanne de montage semi-passif du moteur |
| ALARME | 10A Relais de klaxon d’alarme |
| POMPE À CARBURANT | 20A relais de pompe à carburant |
| CLIGNOTANT | 15 А BCM |
| CLIM | Relais 10A pour climatisation |
| ECU 1 | 10А ECM (GSL) |
| BOBINE D’ALLUMAGE (GSL) | 20A Bobine d’allumage #1 ~ #6, condensateur |
| SNSR 1 (GSL) | 15A ECM (GSL), capteur MAF, valve de contrôle d’huile, module d’immobilisation, PCSV, VIV |
| SNSR 2 (GSL) | 15A Relais de pompe à carburant, capteur d’oxygène n° 1 ~ n° 4 |
| SNSR 3 (GSL) | Buse 10A #1 ~ #6, relais de condensateur / ventilateur de radiateur, relais de climatisation ; |
| ECU 2 (GSL) | 10А ECM (GSL) |
| ECU DSL | 20A ECM (DSL), réchauffeur n° 1 relais PTC (DSL) |
| SNSR 1 (DSL) | 15A Groupe de dosage de carburant, actionneur de recirculation des gaz d’échappement, module d’immobilisation, actionneur EVGT |
| SNSR 2 (DSL) | 15A Relais de pompe à carburant, valve de régulation de pression de rampe |
| SNSR 3 (DSL) | 10A Relais de ventilateur de condensateur / radiateur, relais de climatisation, sonde lambda |
| ECU 2 (DSL) | Interrupteur de feu de freinage 10A (DSL) |
| PHARES BAS DROIT | 15A Relais de phare droit (feux de route) |
| PHARES BAS GAUCHE | 15A Relais de phare gauche (feux de route) |
| PHARES HAUT | 20A Relais de phares (feux de route) |
| FEU BROUILLARD AV | 15A Relais de feu de brouillard avant |
| KLAXON | Relais de klaxon 15A |
| SECTION | Unité de commande ABS / ESP 10A, interrupteur ESP |
| DIAG | Connecteur de test universel 10A |
| ECU 3 | 10А ECM |
| TCU 2/ÉCLAIRAGE | 10A TCM, interrupteur de feu de freinage (GSL), module de commande de préchauffage (DSL), capteur d’avertissement de filtre à carburant (DSL), capteur de masse d’air (DSL) |

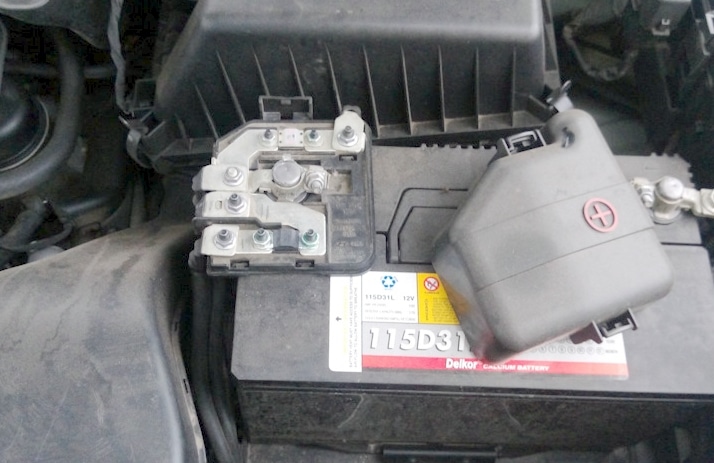

Une boîte à fusibles de puissance sous forme de fusibles haute puissance peut également se trouver sur la borne positive de la batterie.
Boîte supplémentaire
Installée sur le côté droit du compartiment moteur.
Description
| BLASK | Module de commande de bougies de préchauffage 80A |
| PTC HTR 1 | Relais de chauffage PTC 50A n° 1 |
| PTC HTR 2 | Relais de chauffage PTC 50A n° 2 |
| PTC HTR 3 | Relais de chauffage PTC 50A n° 3 |
| FILTRE À CARBURANT | Relais de chauffage de filtre à carburant 30A |
| BOÎTE I/P B+3 | Fusible 40A (FEU BROUILLARD AR 15A, TRAPPE À CARBURANT 15A, ESSUIE-GLACE AV 30A, INCLINAISON & TÉLÉ 15A) |
| VENTILATEUR CONDENSEUR | Relais de ventilateur de condensateur 40A n° 1 |
| VENTILATEUR RADIATEUR | Relais de ventilateur de radiateur 40A |
| PORTE AR | Module de commande de hayon 30A ; |
| VENTILATEUR AR. | Relais de climatisation arrière 20A |
| AMPLI | Amplificateur 30A JBL |
| PRISE AR | Console et relais de prise arrière 30A |
À propos du Hyundai Veracruz ix55
Le Hyundai Veracruz ix55 est un SUV élégant et spacieux, produit de 2006 à 2012. Ce modèle est réputé pour sa fiabilité et le confort qu’il offre à ses passagers. Le Veracruz ix55 est équipé d’un moteur puissant, le plus souvent un V6 de 3,8 litres, qui offre des performances suffisantes pour les trajets quotidiens et les longs voyages. L’intérieur du véhicule est conçu pour offrir un maximum de confort et de fonctionnalité, avec beaucoup d’espace pour les passagers et les bagages. De plus, le Veracruz ix55 propose de nombreuses technologies modernes et des dispositifs de sécurité qui augmentent son attrait pour les familles et les conducteurs exigeants.
Schéma de la boîte à fusibles du Hyundai Veracruz ix55
Cette page présente le schéma de la boîte à fusibles du Hyundai Veracruz ix55, indispensable pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située dans deux zones principales : sous le capot dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de disposer d’un schéma précis de la boîte à fusibles.
