Hyundai Sonata 6 (YF) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Hyundai Sonata 6 (YF), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
2010, 2011, 2012, 2013 et 2014

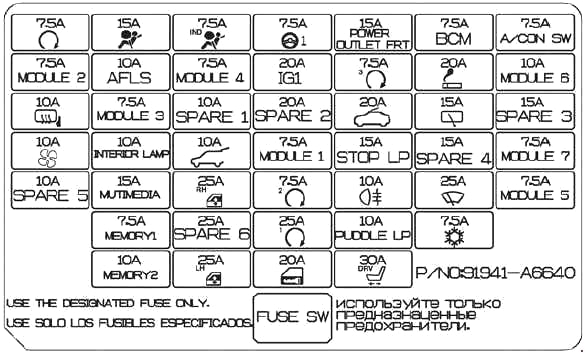

Boîte à fusibles de l’habitacle
Située sous le tableau de bord, derrière le panneau de protection.
Légende
Diagramme
Destination
| DÉMARRAGE | 7,5 A Sans clé intelligente : Boîte à fusibles du relais ICM (relais d’alarme), Avec clé intelligente : Interrupteur de mode de transmission automatique, ECM, boîte à fusibles et relais E/R (relais de démarrage 1), Module de commande du système de clé intelligente |
| AIRBAG | Module de commande SRS 15A, capteur de classification du poids des passagers |
| A/AIRBAG IND | 7,5A Tableau de bord |
| MDPS | 7,5A Module de commande EPS de direction assistée |
| PRISES DE COURANT | Prise de courant 15A (prises) |
| BCM | Module de commande du système de clé intelligente 7,5 A, BCM |
| A/COMMANDE CLIMATISATION | 7,5A Module de commande de climatisation |
| MODULE 2 | 7,5A Rétroviseur électrochrome, interrupteur ESC |
| RÉSERVE 1 | Réserve |
| MODULE 4 | 7,5A Capteur d’aide au stationnement arrière gauche / droit (intérieur / extérieur), module de commande de climatisation (climatisation), indicateur de position du sélecteur de transmission automatique |
| IG1 | 20A Boîte à fusibles et relais E / R (fusible – TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5A Module de commande du système Smart Key |
| C/ALLUME-CIGARE | Allume-cigare 20A |
| MODULE 6 | Interrupteur de réglage du rétroviseur extérieur 10A, module de l’unité audio principale, audio et navigation, horloge numérique |
| RÉTROVISEUR CHAUFFANT | 10A Interrupteur de réglage du rétroviseur extérieur conducteur/passager, module de commande de climatisation |
| MODULE 3 | Audio 7,5 A, module du système de surveillance de la pression des pneus, horloge numérique, BCM, tableau de bord, module de chauffage de siège conducteur et passager |
| TOIT OUVRANT | 15A Toit ouvrant |
| S/CHAUFFAGE ARRIÈRE DROIT | 15A Interrupteur de chauffage de siège arrière, droit |
| VENTILATEUR | Module de commande 10A A / C (climatisation manuelle), ECM / PCM, résistance de ventilateur |
| IOD 1 | 10A Lumière de coffre, éclairage de confort gauche/droit, lumière intérieure, lumière de console de plafond, interrupteur d’allumage III. et interrupteur d’avertissement de porte ouverte (sans système de clé intelligente) |
| COFFRE | 10A Relais de couvercle de coffre |
| MODULE 1 | 7,5A Interrupteur de changement de mode sport (AKP), électrovanne de clé (sans système Smart Key) |
| S/CHAUD ARRIÈRE GAUCHE | 15A Interrupteur de chauffage des sièges arrière, gauche |
| MODULE 7 | Module de commande du système de clé intelligente 7,5 A, BCM |
| IOD 2 | 20A Systèmes audio, unité principale A/V et navigation |
| P/WDW RH | 25A Relais de vitre électrique, droit |
| PDM2 | 7,5A Module de commande du système de clé intelligente, interrupteur à bouton Start Stop |
| ESSUIE-GLACE | Boîte à fusibles et relais 25A ICM (relais de capteur de pluie), interrupteur multifonction, moteur d’essuie-glace, boîte à fusibles et relais E/R (relais d’essuie-glace) |
| MODULE 5 | Ioniseur 7,5A (climatisation), capteur de pluie, toit ouvrant |
| AMP 1 | 25A AMP (amplificateur) |
| PDM 1 | Module de commande du système de clé intelligente 25A |
| A / CON | Module de commande 7.5AA/C, boîte à fusibles et relais E/R (relais de ventilateur) |
| IOD 4 | 10A Module du système de surveillance de la pression des pneus, BCM, capteur de phare automatique, tableau de bord, DLC, connecteur de mise à jour de la boîte à fusibles, rétroviseur électrochrome, module de commande de climatisation, horloge numérique |
| P / WDW LH | 25A Relais de vitre électrique gauche, module du système de sécurité de vitre électrique |
| VERROUILLAGE DE PORTE | Relais de verrouillage de porte 20A, relais de déverrouillage de porte, boîte à fusibles et relais ICM (relais de clignotants) |
| P/SIÈGE DRV | 30A Interrupteur de réglage manuel du siège conducteur |
Les fusibles marqués C/LIGHTER et POWER OUTLET sont responsables de l’allume-cigare ou des prises supplémentaires.

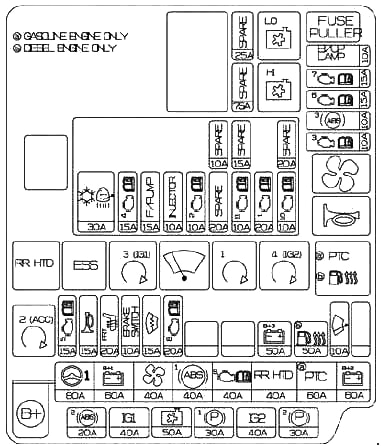

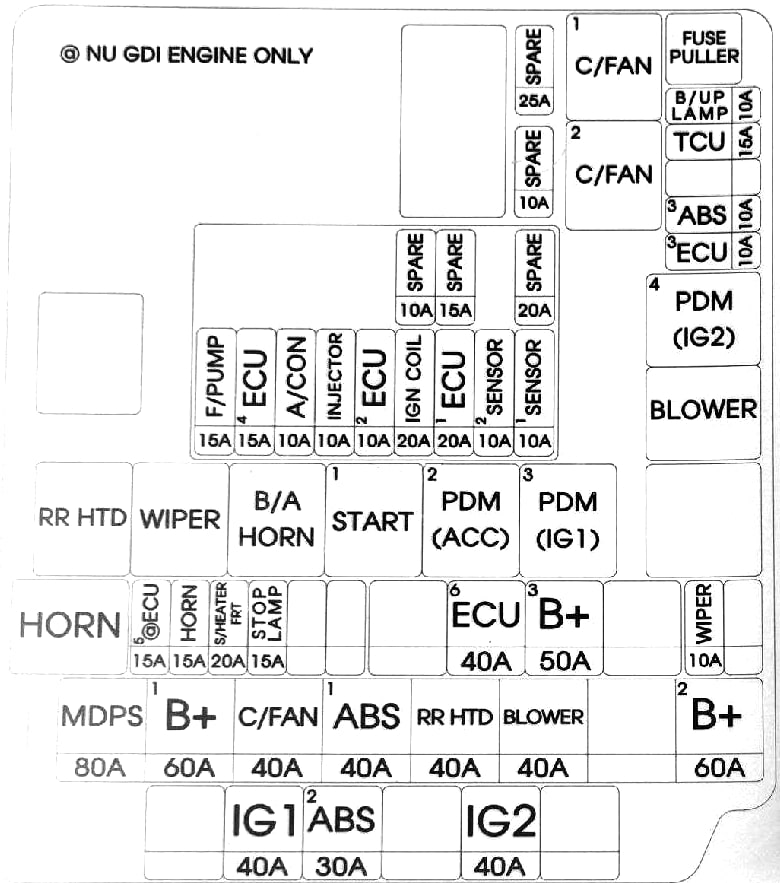

Boîte à fusibles du compartiment moteur
Boîte à fusibles principale
Située sur le côté gauche du compartiment moteur.
Diagramme
Légende
Rôle
| MDPS | Module de commande EPS 80A |
| B+1 | Boîte de jonction 60A (ARISU 1 (4CH), IPS 1, Fusible – P / WDW LH, P / WDW RH, TRUNK, AMP 1) |
| C/VENTILATEUR | Relais de ventilateur de refroidissement 40A (bas), relais de ventilateur de refroidissement (haut) |
| ABS 1 | Module 40A ESC, connecteur multifonction de diagnostic |
| RR HTD | Relais de chauffage de siège 40A |
| VENTILATEUR | Relais de ventilateur de refroidissement 40A |
| B+2 | Boîte de jonction 60A (relais de klaxon, lorsque le clignotant est activé, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Fusibles – P / SEAT DRV, TETTO APRIBILE [TOIT OUVRANT]) |
| B/UP LP | Rétroviseur électrochrome 10A, module audio/vidéo (A/V) et unité de navigation principale, combinaison de feux arrière (intérieurs) gauche/droit, interrupteur de feu stop, BCM, tableau de bord |
| TCU 1 | Capteur de vitesse du véhicule 15A, interrupteur de mode de transmission automatique |
| ABS3 | Module du système 10A ESC, connecteur multifonction de diagnostic |
| ECU3 | Interrupteur de feux stop 10A, ECM, transmission automatique – PCM |
| ESSUIE-GLACE | Capteur de pluie 10A, ECM, transmission automatique – PCM |
| B+3 | Boîte de jonction 50A (Fusibles – MODULE 1, PDM 1, PDM 2, DR LOCK) |
| EMS | Unité EMS 40A (relais de gestion moteur, fusibles – ECU 4, A / CON, F / POMPE) |
| FEU STOP | Interrupteur de feux de freinage 15A, unité de commande du système de clé intelligente |
| S/CHAUFFAGE AVANT | Unité de commande de chauffage de siège conducteur et passager 20A |
| KLAKSON | Relais de klaxon 15A |
| IG2 | 40A Sans clé intelligente : interrupteur d’allumage, relais de démarrage 1, avec clé intelligente : relais PDM 4 (IG2), relais de démarrage 1 |
| ABS 2 | Module du système 30A ESC, connecteur multifonction de diagnostic |
| IG 1 | 40A Sans clé intelligente : interrupteur d’allumage, avec clé intelligente : relais PDM 3 (IG1), relais PDM 2 (ACC) |
| F/POMPE | Relais de pompe à carburant 15A |
| ECU 4 | 15A PCM (ACP), ECM (MKP) |
| A / CON | Relais de compresseur de climatisation 10A |
| INJECTION | Injecteurs de carburant 10A # 1 / # 2 / # 3 / # 4, relais de compresseur de climatisation, relais de pompe à carburant |
| ECU 2 | 10A PCM (transmission automatique), ECM (transmission manuelle) |
| BOBINE D’ALLUMAGE 1 | Bobines d’allumage 20A #1/#2/#3/#4, Condensateur |
| CAPTEUR 2 | Module du système d’immobilisation 10A, capteur de position d’arbre à cames # 1 / # 2 |
| CAPTEUR 1 | Capteur d’oxygène 10A (supérieur / inférieur), valve de purge du réservoir de carburant, électrovanne de changement de longueur du collecteur d’admission, valve de régulation de pression d’huile de changement d’arbre à cames n° 1 / n° 2, électrovanne du système d’émissions de vapeurs de carburant, relais de ventilateur du système de refroidissement moteur (bas), Relais de ventilateur de refroidissement moteur (haut) |
| RÉSERVE | Réserve |
Les bornes positives de la batterie peuvent contenir des fusibles haute puissance.
Boîte à fusibles supplémentaire
Installée sur les modèles Diesel Sonata 6 sur le côté droit du compartiment moteur.
Fonction des éléments
- 80А GLOW – bougies de préchauffage
- 50A РТС – chauffage/réchauffeur supplémentaire
À propos de la Hyundai Sonata 6 (YF) (2009-2014)
La Hyundai Sonata 6, également connue sous la désignation YF, est un modèle de classe moyenne produit de 2009 à 2014. Ce modèle se caractérise par un design moderne, considéré à l’époque comme très avancé. La Hyundai Sonata 6 offre diverses options de motorisation, y compris des variantes essence et diesel. Les moteurs les plus courants sont de 2.0 et 2.4 litres, offrant une puissance suffisante pour les trajets quotidiens et les longs voyages. L’intérieur du véhicule est spacieux et confortable, ce qui en fait un choix idéal pour les familles. Les dispositifs de sécurité et les technologies, tels que l’ABS et l’ESP, garantissent une conduite sûre dans diverses conditions.
Schéma de la boîte à fusibles Hyundai Sonata 6 (YF)
Cette page présente le schéma de la boîte à fusibles pour la Hyundai Sonata 6 (YF), essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électriques du véhicule.
