Hyundai Nexo (2018-2019) – boîte à fusibles
Hyundai Nexo (2018-2019) – schéma de la boîte à fusibles
Année de fabrication : 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) dans le Hyundai Nexo (2018-2019) est le fusible 36 dans la boîte à fusibles

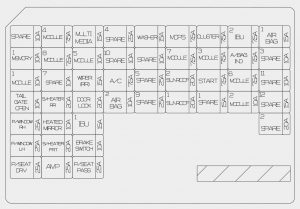

Tableau de bord
| Nom du fusible | [A] | Composant protégé |
| MEMORY1 | 10 | Module d’alimentation du hayon, module de commande de climatisation, panneau de commande de climatisation |
| MODULE1 | 10 | Boîte à fusibles ICM (relais de rétroviseur extérieur rabattable/dépliable), unité principale A/V et navigation (interrupteur de feux de détresse), interrupteur de transmission (SBW), capteur de lumière automatique et photo, rétroviseur extérieur alimenté par le conducteur/passager, kit de clignotants |
| TAIL GATE OPEN | 10 | Relais de hayon |
| P / WINDOW RH | 25 | Relais de lève-vitre électrique droit |
| P/WINDOW LH | 25 | Relais de lève-vitre gauche, module de sécurité de la vitre conducteur |
| P / SEAT DRV | 25 | Interrupteur manuel du siège conducteur |
| MODULE 4 | 7,5 | IBU, système d’aide au stationnement intelligent télécommandé, unité VESS, interrupteur de frein de stationnement électronique, unité d’aide au maintien de voie (ligne), unité d’avertissement de collision dans l’angle mort gauche/droit, interrupteur de coussin de collision, bloc de connexion de caméra PE (connecteur de commande universel) |
| MODULE 8 | 7,5 | Connecteur de connexion de données, interrupteur de coussin d’urgence, rétroviseur électrochrome |
| S / HEATER RR | 20 | Chauffage des sièges arrière |
| HEATED MIRROR | 10 | Rétroviseur extérieur alimenté par le conducteur/passager, panneau de commande de climatisation |
| S / HEATER FRT | 20 | Ventilation d’air avant / chauffage de siège Module de commande de siège |
| AMP | 25 | AMP |
| MULTI MEDIA | 15 | Unité principale A/V et navigation, panneau de commande de la console centrale |
| MODULE 5 | 10 | Ventilation d’air avant / chauffage de siège Module de commande de siège, AMP, unité principale A/V et navigation, panneau de commande de climatisation, chauffage PTC, module de commande de climatisation, rétroviseur électrochrome, chauffage de siège arrière |
| WIPER (RR) | 15 | Boîte à fusibles ICM (relais d’essuie-glace arrière), moteur d’essuie-glace arrière |
| DOOR LOCK | 20 | Relais de verrouillage de porte, relais de déverrouillage de porte, boîte à fusibles ICM (relais de déverrouillage de porte à deux tours) |
| IBU1 | 15 | IBU |
| INTERRUPTEUR DE FREIN | 10 | IBU, interrupteur de feux stop |
| P / PASSAGER | 25 | Interrupteur de réglage manuel du siège passager |
| A / C | 7,5 | Module de commande de climatisation, capteur de température de voiture, panneau de commande de climatisation, ioniseur de cluster, compresseur de climatisation, bloc de connexion de caméra PE (relais de ventilateur) |
| AIR BAG2 | 10 | Module de commande SRS |
| LAVE-GLACE | 15 | Interrupteur multifonction |
| MDPS | 7,5 | Unité MDPS |
| MODULE 7 | 7,5 | Ventilation d’air avant / chauffage de siège Module de commande de siège, onduleur AC, chauffage des sièges arrière, module de surveillance de la vue, prise de courant arrière |
| TOIT OUVRANT2 | 20 | Unité de toit ouvrant |
| DSUNROOF1 | 20 | Unité de toit ouvrant |
| CLUSTER | 7,5 | Tableau de bord |
| MODULE 3 | 7,5 | SCU, interrupteur de sélection de transmission (SBW), IDC, capteur VPD, interrupteur de feux stop, HMU, module de commande BMS |
| DÉMARRAGE | 7,5 | FCU, IBU |
| IBU2 | 7,5 | IBU |
| A / BAG IND | 7,5 | Kit de clignotants, panneau de commande de climatisation |
| MODULE 6 | 7,5 | IBU |
| MODULE 2 | 10 | Module de commande BMS, chargeur sans fil, chargeur USB gauche/droit, unité principale A/V et navigation, panneau de commande de la console centrale, amplificateur, unité de surveillance de la vue, interrupteur d’alimentation du rétroviseur extérieur, IBU |
| AIR BAG1 | 15 | Module de commande SRS, capteur de détection de présence passager |

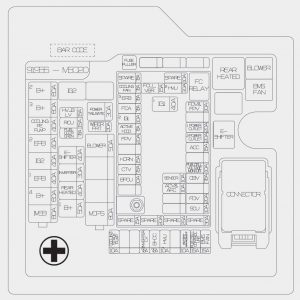

Panneau de fusibles du compartiment du module d’alimentation de la pile à combustible
| Type | Nom du fusible | [A] | Circuit protégé |
| MULTI FUSE-1 | B + 2 | 60 | Bloc de connexion ICU (module de commande IPS, IPS1) |
| B + 3 | 60 | Bloc de connexion ICU (module de commande IPS) | |
| COOLING PE PUMP | 40 | Pompe de liquide de refroidissement dans la chambre PE (CPP) | |
| EPB2 | 40 | Module de commande de frein électronique | |
| IG2 | 40 | Bloc de connexion de la chambre PE (relais IG2) | |
| EPB1 | 40 | Module de commande de frein électronique, bloc de connexion de la chambre PE (connecteur de commande universel) | |
| B + 4 | 60 | Bloc de connexion ICU (fusible – SUNROOF1, SUNROOF2, AMP, P / SEAT DRV, P / SEAT PASS, S / HEATER FRT, P / WINDOW LH, P / WINDOW RH, TAIL GATE OPEN) | |
| IMEB | 80 | Module de commande de frein électronique | |
| MULTI FUSE-2 | SOUFFLERIE | 50 | Bloc de connexion de la chambre PE (relais de ventilateur) |
| MDPS | 80 | Unité MDPS | |
| FUSIBLE | HVJB LV | 15 | Bloc de connecteurs HV |
| RCU | 15 | Module de poignée de porte automatique du conducteur/passager, module de poignée de porte arrière automatique gauche/droite |
| OUVERTURE PORTE CARBURANT | 7,5 | Boîtier de relais ICM (relais de porte de remplissage) |
| E-SHIFTER | 40 | Bloc de connexion de la chambre PE (relais d’interrupteur E) |
| ONDULEUR | 30 | Onduleur AC |
| CHAUFFAGE ARRIÈRE | 40 | Bloc de connexion de la chambre PE (relais de chauffage arrière) |
| B + 1 | 50 | Bloc de connexion ICU (fusible – MODULE1, AIR BAG2, MODULE8, S / HEATER RH, DOOR LOCK, IBU1, interrupteur de frein), relais de désactivation automatique du courant de dispersion |
| HAYON ÉLECTRIQUE | 30 | Module de hayon électrique |
| ESSUIE-GLACE AVANT | 30 | Moteur d’essuie-glace avant |
| POMPE DE REFROIDISSEMENT DE PILE | 10 | Pompe de refroidissement de pile (CSP) |
| ONDULEUR LV | 7,5 | Onduleur |
| BHDC | 7,5 | IDC |
| HMU1 | 10 | HMU |
| GESTION BATTERIE | 10 | Module de gestion BMS |
| UNITÉ DE COMMANDE DE PILE À COMBUSTIBLE | 15 | FCU |
| VENTILATEUR BMS | 15 | Bloc de connexion de la chambre PE (relais de ventilateurs BMS) |
À propos du Hyundai Nexo (2018-2019)
Le Hyundai Nexo est un SUV innovant, produit depuis 2018 et propulsé par des piles à combustible à hydrogène. Ce modèle est connu pour son fonctionnement écologique, car il n’émet que de la vapeur d’eau. Le Nexo offre un design moderne et des technologies avancées, y compris des systèmes d’aide à la conduite et d’infodivertissement. Le véhicule est équipé d’un moteur électrique puissant qui offre une conduite fluide et silencieuse. Le Hyundai Nexo est conçu pour offrir une longue autonomie et un ravitaillement rapide, ce qui le rend pratique pour une utilisation quotidienne.
Schéma de la boîte à fusibles du Hyundai Nexo
Cette page présente le schéma de la boîte à fusibles du Hyundai Nexo, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles dans ce véhicule sont dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est indispensable au bon fonctionnement du véhicule et son entretien correct est crucial pour la sécurité et la fiabilité du Hyundai Nexo.
