Hyundai i20 III (2020-2021) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Hyundai i20 III (2020-2021), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Remplacement des fusibles sous le tableau de bord

En cas de manque de fusible de rechange approprié en situation d’urgence, utilisez un fusible du même type et ampérage qui protège un circuit non utilisé, par exemple le circuit de l’allume-cigare.

Si les phares avant ou d’autres équipements électriques du véhicule ne fonctionnent pas et que le fusible du circuit concerné est intact, vérifiez les fusibles dans la boîte située dans le compartiment moteur. Si le fusible de cette boîte est grillé, il doit être remplacé par un fusible du même ampérage.

Remplacement des fusibles dans le compartiment moteur

Après avoir vérifié la boîte à fusibles du compartiment moteur, assurez-vous de bien remettre le couvercle de la boîte. Le bon positionnement du couvercle est confirmé par un clic caractéristique. Dans le cas contraire, de l’eau pourrait pénétrer dans la boîte et provoquer une panne électrique.

Fusibles à courant élevé (fusibles principaux)

Si un fusible protégeant un circuit à courant élevé est grillé, il est nécessaire de :

En cas de fusible à courant élevé grillé, contactez un centre de service agréé (CSA) Hyundai.

Description des fusibles et relais

Boîte à fusibles sous le tableau de bord

À l’intérieur des couvercles des boîtes à fusibles et des relais se trouvent les noms des fusibles et leur ampérage.

La disposition réelle des boîtes à fusibles du véhicule acheté peut différer de celle indiquée dans le manuel. Les informations fournies reflètent l’état au moment de la publication. Lors de la vérification des fusibles, utilisez les descriptions sur les couvercles de leurs boîtes.

Boîte à fusibles sous le tableau de bord

Nom du fusible	Désignation	(A)	Circuit protégé
RÉTROVISEUR CHAUFFANT		10 A	Module de commande du système de climatisation, rétroviseur électrique côté conducteur/passager
FUSIBLE F/WINDOW		25 A	Module de commande de la vitre conducteur
SIÈGE AVANT CHAUFFANT		25 A	Module de commande du chauffage des sièges avant
F/WINDOW DROITE		25 A	Interrupteur de commande électrique de la vitre de la porte passager
TCU2		10 A	[G3LE] Interrupteur de mode sport, module TCM, interrupteur de position du sélecteur, module d’embrayage électronique, [G4LC] Interrupteur de position du sélecteur
GESTION BATTERIE3		10 A	[MILD HEV – G3LE] Module de commande du système BMS
MODULE 8		10 A	Connecteur de diagnostic (DLC), interrupteur de verrouillage des portes d’urgence
MÉMOIRE		10 A	Capteur de pluie, interrupteur automatique des feux et capteur de luminosité, module de commande du système de climatisation, tableau de bord, relais de rabattement/déploiement des rétroviseurs extérieurs
AMP		25 A	Amplificateur, convertisseur DC-DC basse tension (système audio)
TOIT PANORAMIQUE		15 A	Moteur électrique du toit ouvrant
F/WINDOW GAUCHE		25 A	Interrupteur principal de commande électrique des vitres
MODULE 2		10 A	Interrupteur de mode sport, interrupteur de feux de freinage
CHAUFFAGE SIÈGE ARRIÈRE		25 A	Module de commande du chauffage des sièges arrière

Boîte à fusibles sous le tableau de bord

Nom du fusible	Désignation	(A)	Circuit protégé
MULTIMÉDIA		20 A	Système audio 4.0, écran du système audio, unité audio-vidéo et de navigation, convertisseur DC-DC basse tension (système audio/amplificateur)
AIR BAG		10 A	Unité de commande du système SRS-Airbag
CAPTEUR4		10 A	[G3LE] Actionneur CVVD [G4LC] Pompe à huile électrique
A/C 3		7,5 A	Moteur de ventilateur, unité de commande du système de climatisation
VERROUILLAGE DES PORTES		20 A	Double relais de verrouillage des serrures, relais de déverrouillage du coffre, relais de verrouillage/déverrouillage des portes
E-CALL		7,5 A	Unité du système e-Call
MODULE 5		10 A	Unité du système e-Call, indicateur de position du sélecteur A/T, système audio 4.0, écran du système audio, unité audio, vidéo et de navigation, chargeur sans fil, rétroviseur électrochromatique, module de commande du chauffage des sièges avant, module de commande du chauffage des sièges arrière, convertisseur DC-DC basse tension (amplificateur, système audio), module de commande du système de climatisation, connecteur de diagnostic (DLC), système de nivellement des phares avant
ABS 3		10 A	Unité de commande du système ESC
INTERRUPTEUR DE FREIN		7,5 A	Module IBU, interrupteur des feux de freinage
DÉMARRAGE		7,5 A	Versions avec clé intelligente : unité IBU, versions avec démarrage : allumage [G4LF] Module ECM [G3LE/G4LC] Interrupteur de position du sélecteur, module ECM, versions 1.4 avec M/T avec clé intelligente [G4LC] Boîte à fusibles B/P près du moteur (RLY.6) versions 1.4 avec M/T sans clé intelligente
AFFICHAGE CONSOLE		10 A	Tableau de bord

Boîte à fusibles sous le tableau de bord

Nom du fusible	Désignation	(A)	Circuit protégé
MODULE 4		10 A	Module de commande du système d’assistance au freinage, unité IBU, unité de caméra multifonction, module d’interrupteurs sur le tableau de bord, module de commande du système BCW L/P, système audio avant 4.0, écran du système audio
IBU 2		15 A	Unité IBU
ACC 1		10 A	Système audio 4.0, écran du système audio, unité du système audio, vidéo et navigation, unité du système e-Call, unité IBU, module de commande du système d’assistance au freinage, amplificateur, prise de courant n° 1 avant, chargeur USB, convertisseur DC-DC basse tension (amplificateur/système audio), interrupteur de commande électrique des rétroviseurs extérieurs, relais des prises de courant
MODULE 7		10 A	Module de commande du chauffage des sièges avant, module de commande du chauffage des sièges arrière, module de commande du système d’assistance au freinage (FCA)
LAVE-GLACE		15 A	Interrupteur multifonction
MODULE 6		7,5 A	Unité IBU
PRISE DE COURANT		20 A	Prise de courant avant
IBU 1		10 A	Unité IBU
AIR BAG IND.		10 A	Module de commande du système de climatisation, tableau de bord
A/C 2		7,5 A	Module de commande du système de climatisation, boîte à fusibles et relais dans le compartiment moteur (RLY.13/14)
ESSUIE-GLACE AR		15 A	Boîte à fusibles B/P près du moteur (RLY.7)
ECU 4		10 A	Module ECM/PCM
MDPS 2		10 A	Unité du système MDPS

Boîte à fusibles et relais dans le compartiment moteur

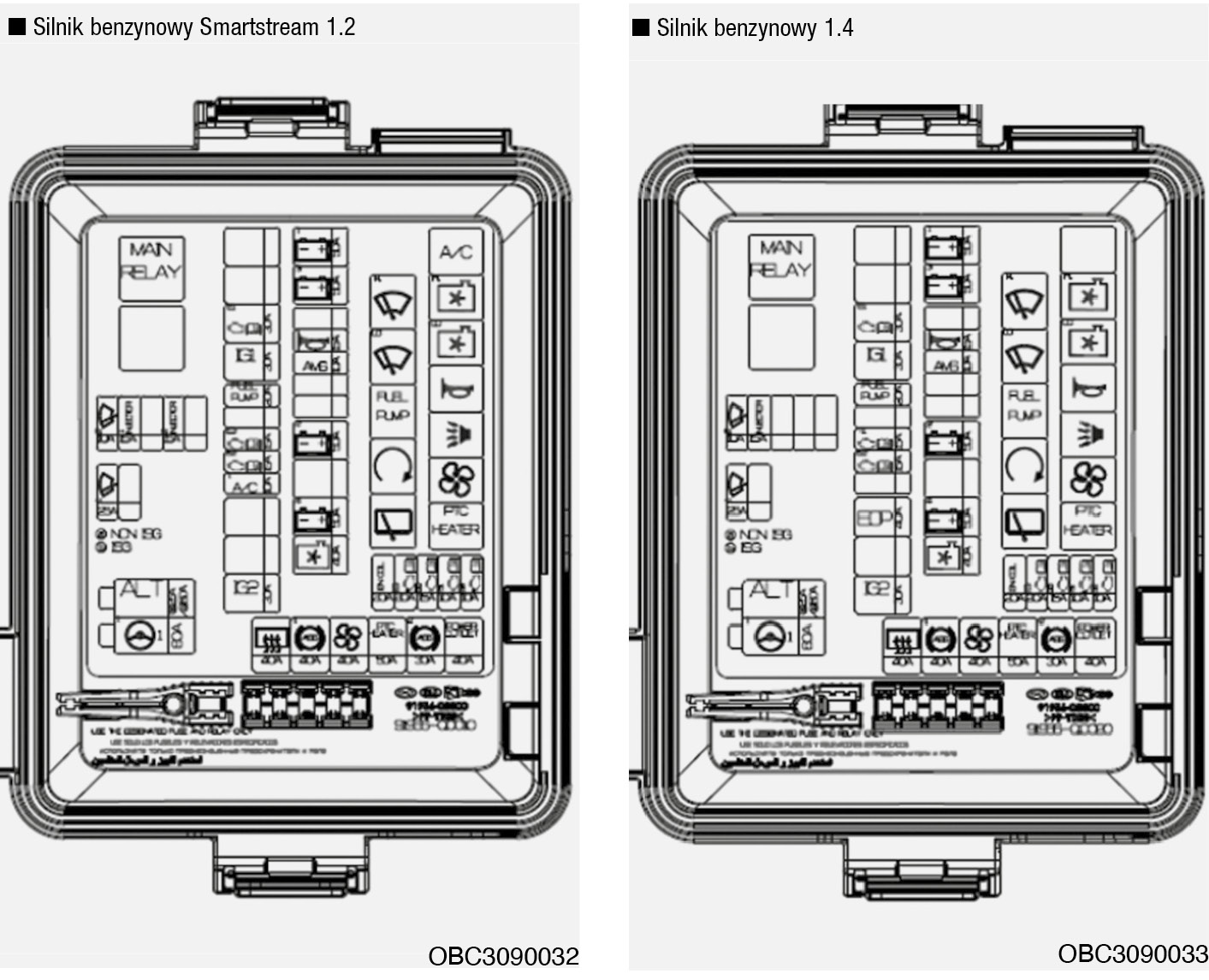

Sur le côté intérieur des couvercles des boîtes à fusibles et des relais se trouvent les noms des fusibles et leur ampérage.

La disposition réelle des boîtes à fusibles du véhicule acheté peut différer de celle indiquée dans le manuel. Les informations fournies reflètent l’état au moment de la publication. Lors de la vérification des fusibles, utilisez les descriptions sur les couvercles de leurs boîtes.

Moteur essence Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48 V) MHEV

Nom du fusible		Désignation	Nom du relais	Type
RLY.1	E30		Relais principal	MINI
RLY.2	E31		Relais du ventilateur de radiateur	MINI
RLY.3	E32		Relais d’essuie-glace à grande vitesse	MICRO
RLY.4	E33		Relais d’essuie-glace à basse vitesse	MICRO
RLY.5	E34		Relais de la pompe à carburant	MICRO
RLY.6	E36		Relais de démarrage	MICRO
RLY.7	E36		Relais d’essuie-glace arrière	MICRO
RLY.10	E39		Relais du compresseur de climatisation	MICRO
RLY.11	E40		Relais du signal sonore	MICRO
RLY.12	E41
