Hyundai i20 (2008-2014) – Boîte à fusibles
Hyundai i20 (2008-2014) – schéma des fusibles
Année de fabrication : 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Boîte à fusibles dans l’habitacle
Schéma de la boîte à fusibles
| Nr | Ampérage [A] | Description |
|---|---|---|
| Nr | Ampérage [A] | Description |
| 1 | 10 A | Unité de commande du moteur ou non utilisée ;
Boîte à fusibles et relais dans le compartiment moteur, relais R7, R8. |
| 2 | 20A | Unité de commande du toit ouvrant |
| 3 | 10 A | Rétroviseur extérieur rabattable/extensible |
| 4 | 10 A | Relais des phares antibrouillard avant |
| 5 | 20A | Relais de déverrouillage du hayon ;
Relais de verrouillage des portes ; Relais de blocage. |
| 6 | 15A | Relais du système d’alerte de sécurité |
| 7 | 10 A | Relais du feu antibrouillard arrière |
| 8 | 25A | Non utilisé |
| 9 | 15A | Allume-cigare |
| 10 | 10 A | Rétroviseurs électriques ;
Audio ; Ordinateur de bord. |
| 11 | 10 A | Phare droit ;
Feux arrière intégrés ; Éclairage. |
| 12 | 10 A | Relais du système d’éclairage diurne ;
Éclairage de la plaque d’immatriculation ; Feu arrière gauche intégré ; Phare gauche. |
| 13 | 10 A | Interrupteur d’avertissement de danger |
| 14 | 10 A | Tableau de bord |
| 15 | 10 A | Interrupteur de plage de transmission ;
Interrupteur de feu arrière. |
| 16 | 15A | Bobines d’allumage 1-4 ;
Condensateur. |
| 17 | 10 A | Unité de commande ESP ;
Interrupteur du programme de stabilité électronique (ESP) ; Capteur d’angle de braquage ; Unité de commande ABS ; Capteur d’angle d’inclinaison ; Boîte à fusibles et relais dans le compartiment moteur, connecteur de diagnostic. |
| 18 | 10 A | Unité de commande du générateur EPS ;
Unité de commande de surveillance de la pression des pneus. |
| 19 | 10 A | Interrupteur principal de surcharge ;
Générateur d’impulsions ; Capteur de vitesse du véhicule. |
| 20 | 10 A | Ordinateur de bord ;
Tableau de bord ; Unité de commande de carrosserie (BCM). |
| 21 | 15A | Vitres électriques du conducteur |
| 22 | 15A | Interrupteur des feux de détresse ;
Relais des feux d’avertissement. |
| 23 | 10 A | Interrupteur de ceinture de sécurité ;
Unité de commande SRS. |
| Nr | Ampérage [A] | Description |
|---|---|---|
| 24 | 25A | Non utilisé |
| 25 | 15A | Interrupteur des feux de freinage ;
Connecteur de bus de données ; Relais d’alimentation des vitres. |
| 26 | 10 A | Avertissement de filtre à carburant ;
Débitmètre massique d’air ; Unité de commande du moteur ; Unité de commande du groupe motopropulseur (PCM). |
| 27 | 10 A | Interrupteur de réglage des phares ;
Capteur de température intérieure ; Contrôleur de carrosserie (BCM) ; Contrôleur de climatisation ; Contrôleur de toit ouvrant ; Phares ; Boîte à fusibles et relais dans le compartiment moteur, relais R2, R3, R5 ; Boîte à fusibles et relais n° 1 dans le compartiment moteur, relais R2, R3. |
| 28 | 10 A | Phare droit ;
Tableau de bord. |
| 29 | 15A | Moteur d’essuie-glace arrière ;
Interrupteur multifonction. |
| 30 | 15A | Interrupteur des sièges avant chauffants |
| 31 | 25A | Vitres électriques, interrupteur principal ;
Vitres électriques du conducteur ; Interrupteur des vitres arrière électriques côté gauche ; Interrupteur des vitres passager (volant à droite). |
| 32 | 25A | Vitres électriques, interrupteur principal ;
Vitres électriques du conducteur ; Interrupteur des vitres arrière électriques côté droit ; Interrupteur des vitres passager (volant à gauche). |
| 33 | 10 A | Relais de chauffage arrière ;
Ouverture de porte ; Tableau de bord ; Ordinateur de bord ; Unité de commande de surveillance de la pression des pneus ; Unité de commande de carrosserie (BCM) ; Unité de commande de climatisation ; Éclairage du coffre ; Console de pavillon ; Éclairage intérieur avant ; Éclairage intérieur. |
| 34 | 20A | Audio |
| 35 | 10 A | Phare gauche |
| 36 | 10 A | Contrôleur moteur ;
Contrôleur de groupe motopropulseur (PCM) ; Contrôleur de climatisation ; Rétroviseurs électriques. |
| 37 | 25A | Moteur d’essuie-glace avant ;
Interrupteur multifonction. |
| R1 | Relais de chauffage arrière | |
| R2 | Relais d’alimentation des vitres | |
| R3 | Relais des phares antibrouillard avant | |
| R4 | Relais du feu antibrouillard arrière | |
| R5 | ||
| R6 | Relais de verrouillage des portes ;
Relais de déverrouillage des portes. |
|
| R7 | Relais de verrouillage du hayon ;
Relais de déverrouillage du hayon. |
|
| R8 | Relais de feu arrière | |
| R9 | Relais du système d’éclairage diurne | |
| R10 | Relais des feux d’avertissement |
Boîte à fusibles dans le compartiment moteur

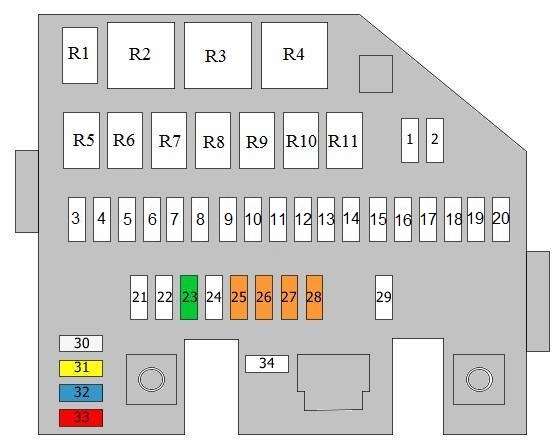

Schéma de la boîte à fusibles
| Nr | Ampérage [A] | Description |
|---|---|---|
| Nr | Ampérage [A] | Description |
| 1 | non utilisé | |
| 2 | non utilisé | |
| 3 | 50A | Démarrage |
| 4 | 30A | Relais de contrôle moteur |
| 5 | 30A | Relais de chauffage du filtre à carburant |
| 6 | 40A | Démarrage |
| 7 | 10 A | Relais de klaxon |
| 8 | non utilisé | |
| 9 | non utilisé | |
| 10 | 10 A | Ventilateur de refroidissement, relais basse vitesse ;
Ventilateur de refroidissement, relais haute vitesse ; Capteur d’oxygène ; Interrupteur de feux de freinage ; Chauffage d’air. |
| 11 | non utilisé | |
| 12 | 10 A | Mise à la terre |
| 13 | 10 A | Régulateur de pression de carburant |
| 14 | 20A | Unité de commande du moteur |
| 15 | 15A | Relais de climatisation ;
Capteur de position d’arbre à cames ; Turbine à géométrie variable (VGT) ; EGR ; Contrôleur d’antidémarrage ; Boîte à fusibles et relais n° 1 dans le compartiment moteur, relais R1, R4. |
| 16 | non utilisé | |
| 17 | 10 A | Unité de commande de climatisation |
| 18 | non utilisé | |
| 19 | non utilisé | |
| 20 | 10 A | Relais de climatisation |
| 21 | 50A | Boîte à fusibles et relais dans l’habitacle, relais R2 ;
Boîte à fusibles et relais dans l’habitacle, fusibles 21, 22. |
| 22 | 50A | Boîte à fusibles et relais dans l’habitacle, relais R8 ;
Boîte à fusibles et relais dans l’habitacle, fusibles 2 – 7, 25, 33, 34. |
| Nr | Ampérage [A] | Description |
|---|---|---|
| 23 | 30A | Ventilateur de refroidissement, relais basse vitesse ;
Ventilateur de refroidissement, relais haute vitesse. |
| 24 | 125A | Boîte à fusibles et relais du générateur dans le compartiment moteur, fusibles 20, 25 – 29, 34 |
| 25 | 40A | Unité de commande ABS ;
Unité de commande ESP ; Connecteur de contrôle universel. |
| 26 | 40A | Unité de commande ABS ;
Unité de commande ESP ; Connecteur de contrôle universel. |
| 27 | 40A | Relais de chauffage arrière |
| 28 | 40A | Relais de ventilateur |
| 29 | 80A | Unité de commande EPS |
| 30 | 25A | Fusible de rechange |
| 31 | 20A | Fusible de rechange |
| 32 | 15A | Fusible de rechange |
| 33 | 10 A | Fusible de rechange |
| 34 | 150A | Boîte à fusibles et relais n° 1 dans le compartiment moteur, relais R1 – R4 |
| R1 | Non utilisé | |
| R2 | Relais de ventilateur | |
| R3 | Relais de chauffage du filtre à carburant | |
| R4 | Relais de gestion moteur | |
| R5 | Relais du système d’éclairage diurne | |
| R6 | Relais de climatisation | |
| R7 | Relais du démarreur | |
| R8 | Relais du système d’alerte de sécurité | |
| R9 | Relais de klaxon | |
| R10 | Ventilateur de refroidissement, relais basse vitesse | |
| R11 | Ventilateur de refroidissement, relais haute vitesse |
Boîte à fusibles associée dans le compartiment moteur.
| Nr | Ampérage [A] | Circuits protégés |
|---|---|---|
| 1 | 50A | PTC, relais 3 |
| 2 | 50A | PTC, relais 2 |
| 3 | 50A | PTC, relais 1 |
| 4 | 80A | Relais des bougies de préchauffage ;
Chauffage d’air. |
| R1 | Relais de bougie de préchauffage | |
| R2 | PTC, relais 3 | |
| R3 | PTC, relais 2 | |
| R4 | PTC, relais 1 |
À propos de la Hyundai i20 (2008-2014)
La Hyundai i20, produite entre 2008 et 2014, est une berline compacte qui est devenue populaire grâce à sa fiabilité et son efficacité. Ce modèle offre diverses options de motorisation, y compris des moteurs essence et diesel, allant de petites cylindrées à des variantes plus puissantes. La Hyundai i20 est connue pour son design moderne, son intérieur confortable et ses caractéristiques de sécurité avancées, ce qui la rend idéale pour les trajets urbains et les longs trajets. Ses dimensions compactes permettent un stationnement et une maniabilité faciles en milieu urbain, tandis que son intérieur spacieux offre amplement d’espace pour les passagers et les bagages.
Schéma de la boîte à fusibles Hyundai i20
Cette page présente le schéma de la boîte à fusibles de la Hyundai i20, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le bon fonctionnement des équipements électriques du véhicule, il est donc important d’en connaître la disposition et la fonction.
