Hyundai Elantra GT (PD; 2018-2019..) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Hyundai Elantra GT (PD ; 2018-2019…), vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles Hyundai Elantra GT 2018-2019…
Les fusibles de la prise allume-cigare (prise de courant) de la Hyundai Elantra GT se trouvent à l’intérieur de la boîte à fusibles du tableau de bord (voir le fusible « PRISE DE COURANT » (Prise de courant arrière n° 2) et à l’intérieur de la boîte à fusibles du compartiment moteur (voir les fusibles « PRISE DE COURANT 3 » (Prise de courant arrière 1) et « PRISE DE COURANT 2 » (Prise de courant avant).
Index

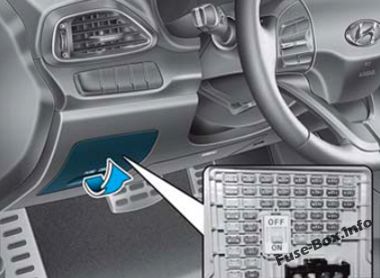

Tableau de bord

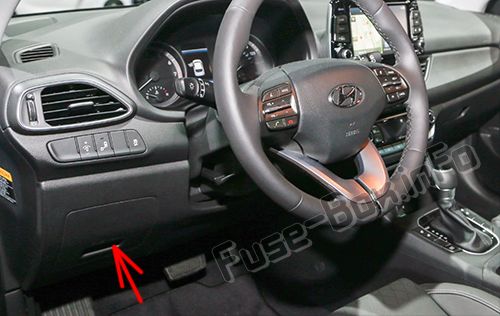

La boîte à fusibles est située côté conducteur du tableau de bord, derrière un couvercle.

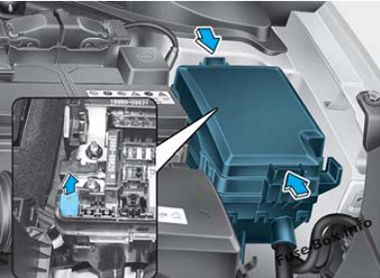

Compartiment moteur

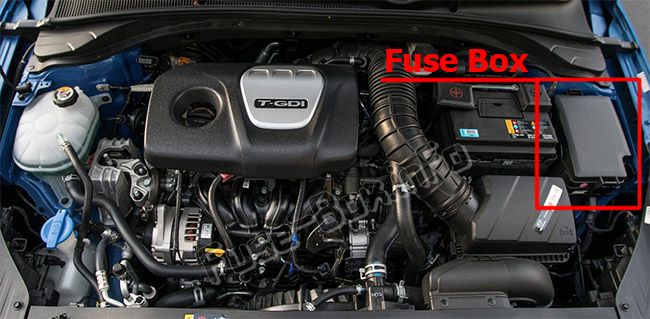

La boîte à fusibles est située dans le compartiment moteur (côté gauche).
ad publicité
2018
Tableau de bord

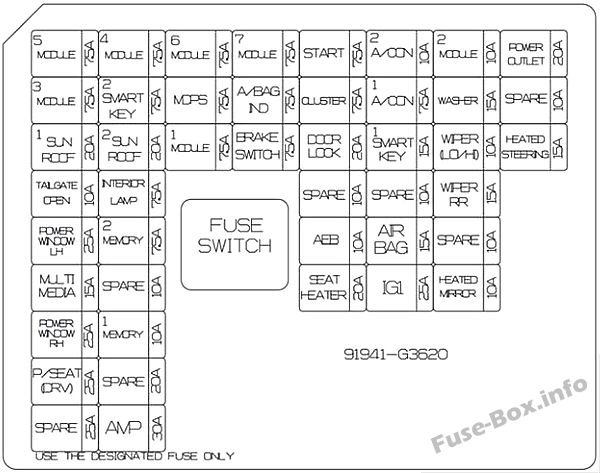

Affectation des fusibles dans le tableau de bord (2018)
| Nom | Ampérage | Composant protégé |
|---|---|---|
| Nom | Ampérage | Composant protégé |
| MODULE 5 | 7,5A | Interrupteur de tableau de bord, rétroviseur électrochrome, unité A/V et de navigation, module de commande de climatisation, indicateur de levier de vitesse A/T, interrupteur de console LH, dispositif de nivellement des phares LH/RH, module de commande de chauffage des sièges avant, module de ventilation d’air avant |
| MODULE 3 | 7,5A | BCM, interrupteur de mode sport |
| FUSIBLE 1 | 20A | Toit panoramique |
| OUVERTURE HAYON | 10 A | Relais de hayon |
| LÈVE-VITRE (gauche) | 25A | Relais de lève-vitre gauche, module de sécurité de vitre conducteur/passager |
| MULTIMÉDIA | 15A | Unité A/V et de navigation |
| LÈVE-VITRE (droite) | 25A | Relais de lève-vitre droite |
| SIÈGE CONDUCTEUR | 25A | Interrupteur manuel de siège conducteur |
| MODULE 4 | 7,5A | Module d’assistance au maintien de voie, radar de détection d’angle mort LH/RH, interrupteur de feux de freinage, interrupteur de frein de stationnement électrique, module de freinage d’urgence |
| CLÉ INTELLIGENTE 2 | 7,5A | Module de commande de clé intelligente, module d’immobilisation |
| FUSIBLE 2 | 20A | Toit panoramique |
| LUMIÈRE INTÉRIEURE | 7,5A | Chargeur sans fil, lumière de courtoisie LH/RH, lumière de salon, lumière de console de pavillon, lumière personnelle LH/RH |
| MÉMOIRE 2 | 7,5A | BCM |
| MÉMOIRE 1 | 10 A | Module de commande de climatisation, tableau de bord, capteur de lumière automatique et photo, rétroviseur électrochrome, zone de relais ICM (relais de pliage/dépliage des rétroviseurs extérieurs) |
| AMP | 30A | AMP |
| MODULE 6 | 7,5A | Module de commande de clé intelligente, BCM |
| MDPS | 7,5A | Unité MDPS |
| MODULE 1 | 7,5A | Interrupteur d’urgence, interrupteur de verrouillage centralisé des portes, interrupteur de verrouillage d’allumage, poignée extérieure de clé intelligente conducteur/passager, connecteur de liaison de données |
| Nom | Ampérage | Composant protégé |
|---|---|---|
| MODULE 7 | 7,5A | Module de commande de chauffage des sièges avant, module de commande de ventilation des sièges avant |
| AIRBAG IND | 7,5A | Clignotant, interrupteur de verrouillage centralisé des portes |
| INTERRUPTEUR DE FREIN | 7,5A | Module de commande de clé intelligente, interrupteur de feux de freinage |
| DÉMARRAGE | 7,5A | Sans clé intelligente : allumage Avec clé intelligente : module de commande de clé intelligente |
| GROUPE | 7,5A | Tableau de bord |
| VERROUILLAGE PORTE | 20A | Relais de verrouillage/déverrouillage des portes, zone de relais ICM (relais de déverrouillage T/tournant) |
| AEB | 10 A | Module de freinage autonome |
| SIÈGE CHAUFFANT | 20A | Module de commande de chauffage des sièges avant, module de commande de ventilation des sièges avant |
| CLIMATISATION | 7,5A | Module de commande de climatisation, ioniseur de tableau de bord, verrouillage du connecteur E/R (relais de ventilateur) |
| CLÉ INTELLIGENTE 1 | 15A | Module de commande de clé intelligente, module d’immobilisation |
| BAGAGES | 15A | Module de commande SRS |
| IG1 | 25A | Bloc PCB (ABS3, ECU5, SENSOR4, TCU2) |
| MODULE 2 | 10 A | Chargeur sans fil, module de commande de clé intelligente, BCM, unité principale A/V et de navigation, interrupteur d’alimentation de rétroviseur extérieur, verrouillage du connecteur E/R (relais de prise de courant), AMP |
| LAVE-GLACE | 15A | Interrupteur multifonction |
| ESSUIE-GLACE (BAS/HAUT) | 10 A | ECM/PCM, BCM |
| ESSUIE-GLACE (ARRIÈRE) | 15A | Relais d’essuie-glace arrière, moteur d’essuie-glace arrière |
| RÉTROVISEUR CHAUFFANT | 10 A | Rétroviseur extérieur électrique conducteur/passager, module de commande de climatisation, ECM/PCM |
| PRISE DE COURANT | 20A | Prise de courant arrière n° 2 |
| VOLANT CHAUFFANT | 15A | BCM |
Compartiment moteur
ad publicité

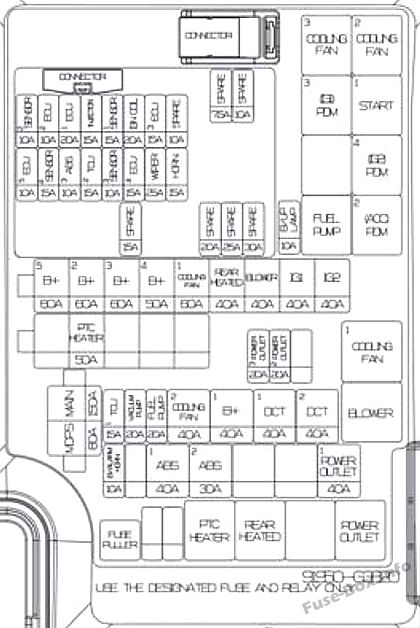

Affectation des fusibles dans le compartiment moteur (2018)
| Nom | Ampérage | Composant protégé |
|---|---|---|
| Nom | Ampérage | Composant protégé |
| PRINCIPAL | 150A | Bloc de connecteurs E/R (fusible – ABS1, ABS2, B/Alarm, prise de courant – !) |
| MDPS 1 | 80A | Unité MDPS, batterie |
| B+5 | 60A | Bloc PCB (fusible – ECU4, ECU3, klaxon, essuie-glace, relais de commande moteur) |
| B+2 | 60A | IGPM (fusibles – S/chauffage bouteille, IPSO, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 60A | IGPM (fusible – AMP, P/WDW LH, P/WDW RH, hayon ouvert, toit panoramique, toit panoramique2, P/siège (DRV)) |
| VENTILATEUR DE REFROIDISSEMENT 1 | 60A | Bloc de connecteurs E/R (relais de ventilateur de refroidissement 1) |
| DÉGIVRAGE ARRIÈRE | 40A | Bloc de connecteurs E/R (relais de dégivrage arrière) |
| VENTILATEUR | 40A | Bloc de connecteurs E/R (relais de ventilateur) |
| IG1 | 40A | Interrupteur d’allumage, bloc de connecteurs E/R (relais ACC, relais IG1) |
| IG2 | 40A | Interrupteur d’allumage, bloc de connecteurs E/R (relais IG2) |
| CHAUFFAGE PTC 1 | 50A | Chauffage PTC |
| PRISE DE COURANT 3 | 20A | Prise de courant arrière 1 |
| PRISE DE COURANT 2 | 20A | Prise de courant avant |
| TCU1 | 15A | TCM |
| POMPE À VIDE | 20A | Pompe à vide |
| POMPE À CARBURANT | 20A | Bloc de connecteurs E/R (relais de pompe à carburant) |
| VENTILATEUR DE REFROIDISSEMENT 2 | 40A | Bloc de connecteurs E/R (relais de ventilateur de refroidissement2, relais de ventilateur de refroidissement3) |
| B+1 | 40A | IGPM (fusible – verrouillage de porte, clé intelligente1, module 1, interrupteur de frein, dispositif d’interruption automatique du courant de réaction) |
| POINT 1 | 40A | TCM |
| POINT 2 | 40A | TCM |
| SIGNAL D’ALARME | 10 A | Zone de relais ICM (relais de signal sonore d’alarme antivol) |
| ABS 1 | 40A | Connecteur de contrôle universel, module de commande ESC |
| ABS 2 | 30A | Connecteur de contrôle universel, module de commande ESC |
| PRISE DE COURANT 1 | 40A | Bloc de connecteurs E/R (relais de sortie de courant) |
| FEU DE RECUL | 10 A | Interrupteur de feu de recul |
| Nom | Ampérage | Composant protégé |
|---|---|---|
| GAMMA 1,6LT-GDI : | ||
| CAPTEUR 2 | 10 A | Valve d’échappement, électrovanne de commande de soufflage, valve d’huile n° 1/#2, électrovanne de commande RCV, bloc de connecteurs E/R (relais de ventilateur de refroidissement 2, relais de ventilateur de refroidissement 1) |
| ECU2 | 10 A | ECM |
| ECU1 | 20A | ECM |
| CAPTEUR 1 | 15A | Capteur d’oxygène (haut), capteur d’oxygène (bas) |
| BOBINE D’ALLUMAGE | 20A | Bobine d’allumage n° 1/#2/#3/#4 |
| ECU3 | 15A | ECM |
| ECU5 | 10 A | ECM |
| CAPTEUR 4 | 15A | Pompe à vide |
| ABS3 | 10 A | Module de commande ESC, connecteur de contrôle universel, maître-cylindre d’embrayage |
| TCU2 | 15A | Bloc de connecteurs E/R (fusible – feu de recul), interrupteur de plage de transmission, TCM |
| CAPTEUR 3 | 10 A | Bloc de connecteurs E/R (relais de pompe à carburant) |
| ECU4 | 15A | ECM |
| ESSUIE-GLACE | 25A | Relais d’essuie-glace |
| KLAXON | 15A | Relais de klaxon |
| NU 2.0L GDI : | ||
| CAPTEUR 2 | 10 A | Électrovanne de commande de soufflage, valve d’huile n° 1/#2, électrovanne d’admission variable, bloc de connecteurs E/R (relais de ventilateur de refroidissement 2, relais de ventilateur de refroidissement 3) |
| ECU2 | 10 A | ECM/PCM |
| ECU1 | 20A | ECM/PCM |
| CAPTEUR 1 | 15A | Capteur d’oxygène (haut), capteur d’oxygène (bas) |
| BOBINE D’ALLUMAGE | 20A | Bobine d’allumage n° 1/#2/#3/#4, condensateur |
| ECU3 | 15A | ECM/PCM |
| ECU5 | 10 A | ECM/PCM |
| ABS3 | 10 A | Module de commande ABS/ESC, connecteur de contrôle universel |
| ABS3 | 15A | Bloc de connecteurs E/R (fusible – feu de recul), interrupteur de plage de transmission, TCM |
| CAPTEUR 3 | 10 A | Bloc de connecteurs E/R (relais de pompe à carburant) |
| ESSUIE-GLACE | 25A | Relais d’essuie-glace |
| KLAXON | 15A | Relais de klaxon |
Couvercle des bornes de batterie
