Hyundai Santa Fe SM (2000-2006) – Boîte à fusibles
Hyundai Santa Fe SM – schéma des fusibles
Année de fabrication : 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare/prise de courant dans le Hyundai Santa Fe SM est le fusible n° 1 dans la boîte à fusibles de l’habitacle.

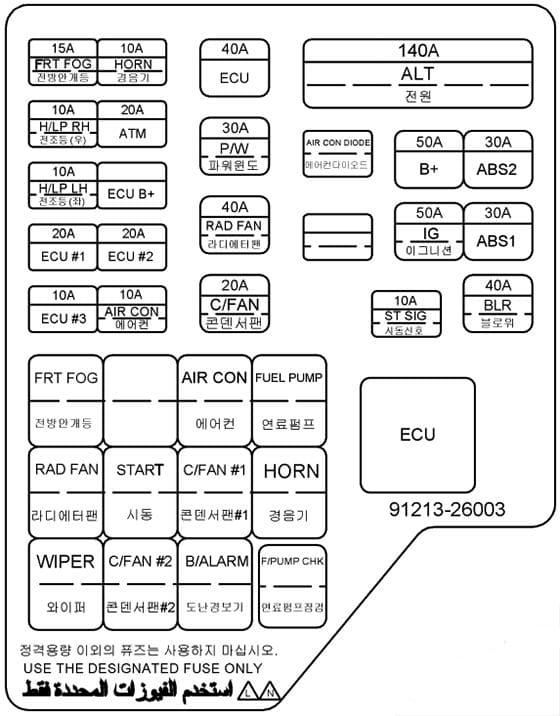

Compartiment moteur
Situé à côté de la batterie
Description
| TOUT | Générateur 140A |
| B+ | Relais de feux arrière 50A ;
Fusible 11-17 ; Connecteur d’alimentation. |
| IGN | Relais de démarrage 50A ;
Interrupteur d’allumage. |
| BLR | Fusible de climatisation 40A ;
Relais de ventilateur. |
| Paragraph 1 | Unité de commande ABS 30A ;
Connecteur de sortie d’air |
| Paragraph 2 | Unité de commande ABS 30A ;
Connecteur de sortie d’air |
| ECU | Relais de commande moteur 40A |
| P/W | Relais de vitres électriques 30A ;
Fusible 26. |
| RAD FAN | Relais de ventilateur de radiateur 40A |
| C/FAN | Relais de ventilateur de condenseur 20A |
| FRT FOG | Relais de phares antibrouillard 15A |
| H/LP(LH) | Phare gauche 10A ;
Ensemble de clignotants ; Unité de commande DRL. |
| H/LP(RH) | Phare droit 10A |
| ECU #1 | Capteur de raté d’allumage 20A ;
Capteur d’oxygène. |
| ECU #2 | Injecteur 20A |
| ECU #3 | Commande moteur 10A ;
ECM ; PCM. |
| ECU (B+) | Relais de pompe à carburant 15A ;
ECM ; TCM ; Alternateur ; PCM. |
| ATM | Relais de surveillance 20A ;
Module de commande 4WD. |
| HORN | Relais de klaxon 10A |
| A/C | Relais de climatisation 10A |
| ST SIG | PCM 10A ;
ECM. |

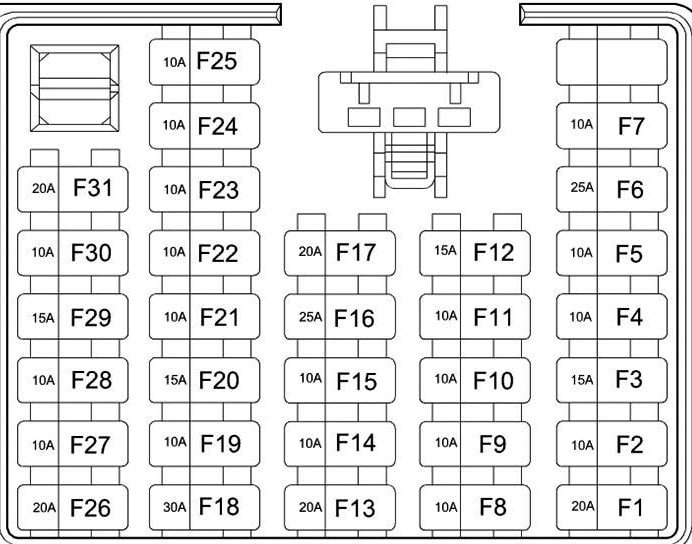

Habitacle
Situé sous le tableau de bord côté conducteur.
Description
| F1 | Allume-cigare et prise de courant 20A |
| F2 | Audio 10A, l
Rétroviseur extérieur à commande électrique |
| F3 | Horloge numérique 15A, g
Prise arrière |
| F4 | Régulateur de vitesse 10A |
| F5 | Relais de phares 10A |
| F6 | Siège chauffant 20A |
| F7 | Commande de moteur d’essuie-glace arrière 10A |
| F8 | Lunette arrière chauffante 10A ;
Rétroviseur extérieur à commande électrique. |
| F9 | Commande de climatisation 10A ;
Commande de toit ouvrant ; Rétroviseur électrochrome. |
| F10 | Réserve |
| F11 | Éclairage intérieur 10A ;
Interrupteur de porte ; Éclairage de porte ; Climatisation manuelle ; Contrôleur Homelink. |
| F12 | Horloge numérique 15A ;
ETACM ; Audio ; Sirène. |
| F13 | Haut-parleurs AMP 20A |
| F14 | Feu stop 10A ;
Connecteur de données ; Connecteur de test universel. |
| F15 | Éclairage de secours 10A |
| F 16 | Sièges 25A ;
Commande de moteur d’essuie-glace arrière. |
| F17 | Contrôleur de toit ouvrant 20A |
| F18 | Relais de chauffage 30A |
| F19 | Ensemble de clignotants 10A ;
Résistance de pré-excitation ; ETACM ; Capteur de lumière automatique ; Module de commande DRL ; Générateur. |
| F20 | Module de commande SRS 15A |
| F21 | ECM 10A (V6 2,7 L) ;
PCM (I4 avec transmission automatique) ; ECM (I4 avec transmission manuelle). |
| F22 | Ensemble de clignotants 10A (airbag IND) |
| F23 | Module de commande ABS 10A ;
Capteur G ; Connecteur d’échappement ; Module de commande 4WD. |
| F24 | Flèche 10A ; |
| F25 | Feu de recul 10A ;
TCM ; Module de commande ETS ; Capteur de raté d’allumage. |
| F26 | Relais de verrouillage et de déverrouillage de porte 20A ;
Relais de verrouillage/déverrouillage. |
| F27 | Feu arrière et de position 10A (gauche) ;
Flèche ; Éclairage de plaque d’immatriculation. |
| F28 | Feu arrière et de position 10A (droit) ;
Relais de phares antibrouillard ; Interrupteur d’éclairage. |
| F29 | Module de commande ETS 15A (V6 3,5L) ;
Relais de sécurité. |
| F30 | Relais de ventilateur de radiateur 10A ;
Relais de ventilateur de condenseur. |
| F31 | Moteur d’essuie-glace avant 20A ;
Relais d’essuie-glace ; Moteur de lave-glace. |
Relais
Au-dessus des fusibles se trouvent 2 relais :
- relais de commande de vitres ;
- relais de dégivrage de la lunette arrière.
À l’arrière de la boîte à fusibles se trouvent également certains éléments de relais.
À propos du Hyundai Santa Fe SM (2000-2006)
Le Hyundai Santa Fe SM, produit de 2000 à 2006, est la première génération du populaire modèle de SUV du constructeur automobile sud-coréen Hyundai. Ce modèle a été conçu comme un véhicule robuste et spacieux, offrant une conduite confortable et une fiabilité. Le Santa Fe SM était disponible avec différentes motorisations, y compris des moteurs essence et diesel. Les moteurs les plus courants étaient les 2.4 litres et les V6 2.7 litres, qui offraient une puissance suffisante pour une utilisation quotidienne et les longs trajets. L’intérieur du véhicule a été conçu en mettant l’accent sur le confort et la fonctionnalité, offrant amplement d’espace pour les passagers et les bagages.
Schéma de la boîte à fusibles du Hyundai Santa Fe SM
Cette page présente le schéma de la boîte à fusibles du Hyundai Santa Fe SM, essentiel pour l’entretien correct des systèmes électriques du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le capot et dans l’habitacle, généralement sous le tableau de bord côté conducteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
