Honda Fit (GK ; 2015-2019)
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Honda Fit (GK) 2015-2019, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles Honda Fit 2015-2019…
Les fusibles de l’allume-cigare (prise de courant) de la Honda Fit sont les fusibles n° 17 (prise ACC console), n° 36 (prise ACC avant) dans la boîte à fusibles A du tableau de bord et le fusible n° 10 (prise ACC console) dans la boîte à fusibles B du tableau de bord.
Index

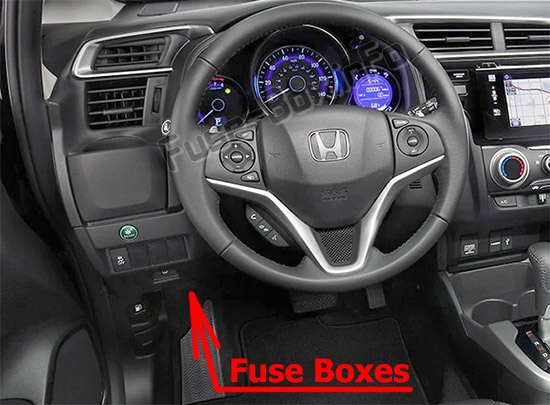

Habitacle
Situé sous le tableau de bord.

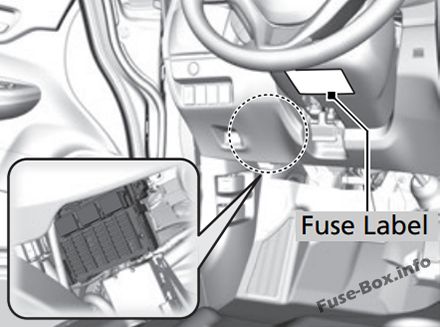

Boîte à fusibles A :
L’emplacement des fusibles est indiqué sur l’étiquette sous la colonne de direction.

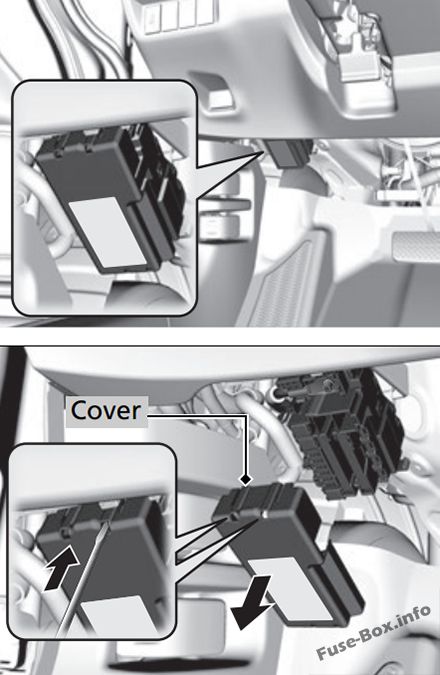

Boîte à fusibles B :
Retirez le couvercle en insérant un tournevis plat dans la fente latérale, comme illustré.

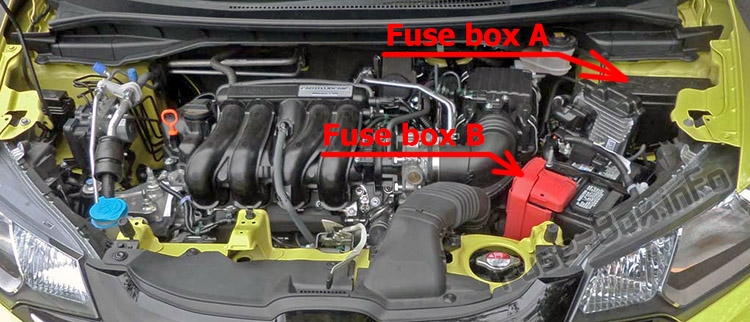

Compartiment moteur

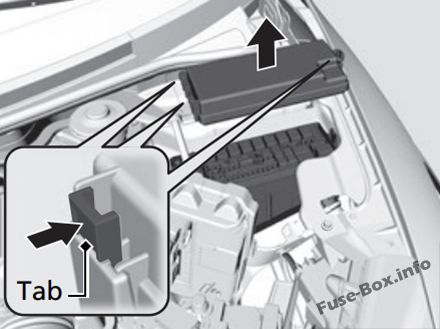

Boîte à fusibles A :
Située près du réservoir de liquide de frein.
Appuyez sur les loquets pour ouvrir la boîte. L’emplacement des fusibles est indiqué sur le couvercle de la boîte à fusibles.

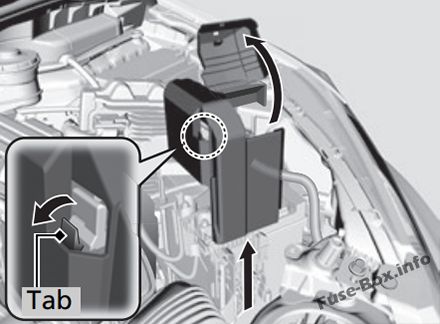

Boîte à fusibles B :
Soulevez le couvercle de la borne +, puis retirez-le en tirant sur le crochet, comme illustré
Compartiment moteur
ad publicités

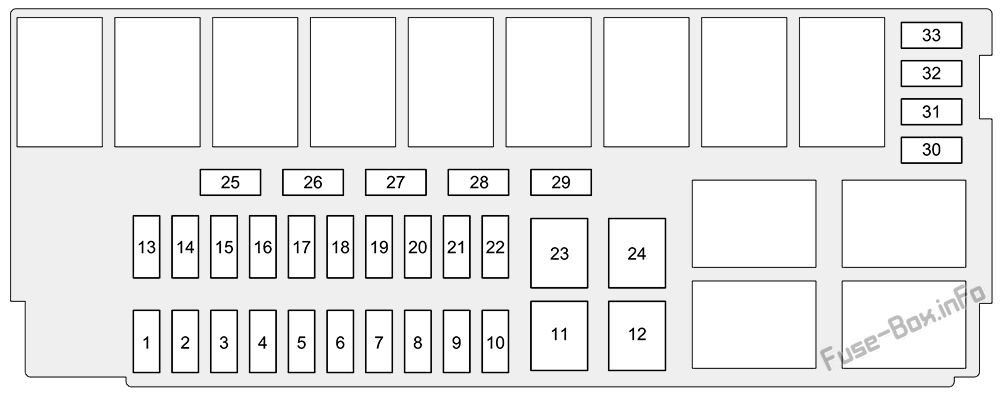

Affectation des fusibles dans le compartiment moteur (boîte à fusibles A) (2017, 2018, 2019)
| № | Circuit protégé | Ampérage |
|---|---|---|
| № | Circuit protégé | Ampérage |
| 1 | Feux de croisement principaux | 20 A |
| 2 | CDC (optionnel) | (30A) |
| 3 | Danger | 10 A |
| 4 | DBW | 15 A |
| 5 | Brosse | (30A) |
| 6 | Arrêt | 10 A |
| 7 | IGP | 15 A |
| 8 | Bobine IG | 15 A |
| 9 | EOP (optionnel) | (10 A) |
| 10 | INJ | (20A) |
| 11 | – | – |
| 12 | Ventilateur principal | 30 A |
| 13 | Démarreur SW | (30A) |
| 14 | Embrayage MG | (7,5 A) |
| 15 | Capteur de batterie | (7,5 A) |
| 16 | – | – |
| № | Circuit protégé | Ampérage |
|---|---|---|
| 17 | Feux de jour | (7,5 A) |
| 18 | Klaxon | 10 A |
| 19 | Phare antibrouillard (optionnel) | (15A) |
| 20 | UB ECU (optionnel) | (7,5 A) |
| 21 | Sauvegarde principale | 15 A |
| 22 | Éclairage intérieur | 7,5 A |
| 23 | Ventilateur auxiliaire | (30A) |
| 24 | – | – |
| 25 | Démarrage automatique Smart Entry (optionnel) | (7,5 A) |
| 26 | ST MG (sans système d’entrée intelligente) | (7,5 A) |
| 27 | – | – |
| 28 | – | – |
| 29 | Sauvegarde | (10 A) |
| 30 | IGP LAF | (10 A) |
| 31 | IGPS | (7,5 A) |
| 32 | Feu de route droit | 10 A |
| 33 | Feux de route gauches | 10 A |
Compartiment moteur (boîte à fusibles B)

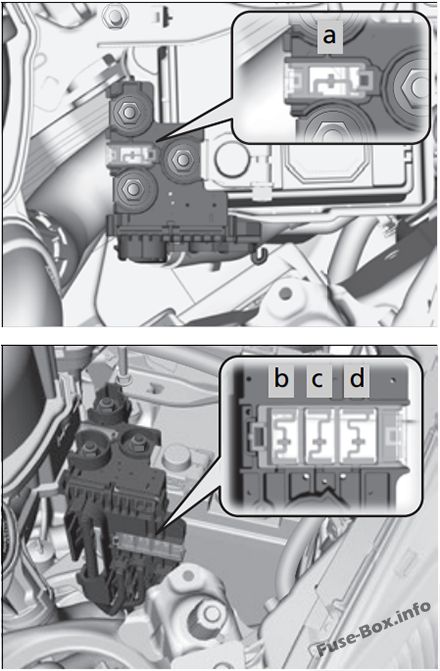

Affectation des fusibles dans le compartiment moteur (boîte à fusibles B) (2015-2019)
| № | Circuit protégé | Ampérage |
|---|---|---|
| a | Batterie principale | 100 A |
| b | RB Principal 1 | 70 A |
| C | RB Principal 2 | 80 A |
| D | WPR principal | 70 A |
