Ford Puma (1997-2022) – boîte à fusibles

Ford Puma (1997-2002) – schéma des fusibles

Année de fabrication : 1997, 1998, 1999, 2000, 2001, 2002.

Le fusible de l’allume-cigare (prise de courant) de la Ford Puma (1997-2002) est le fusible 1 de la boîte à fusibles de l’habitacle.

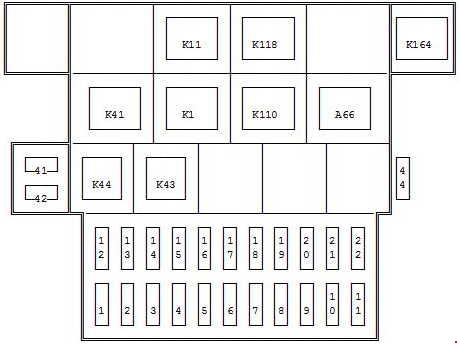

Boîte à fusibles de l’habitacle

jusqu’à 09.1999

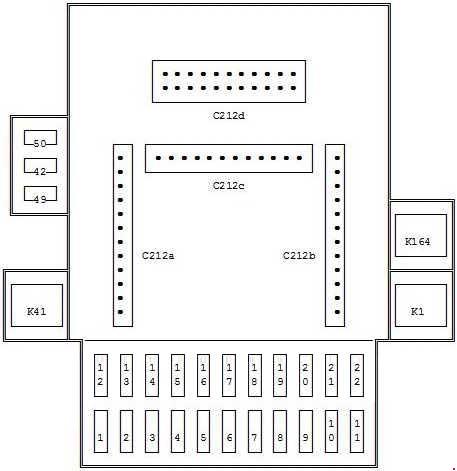

09.1999 – 09.2000 (avec double verrouillage)

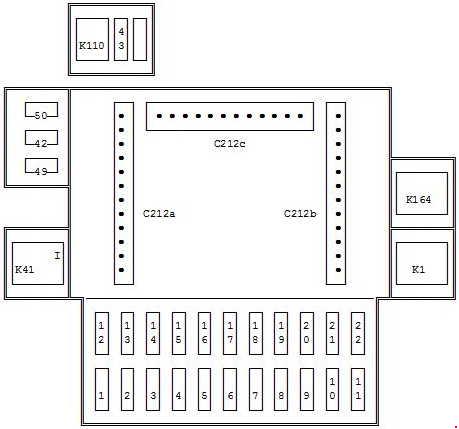

09.1999 – 09.2000 (sans double verrouillage)

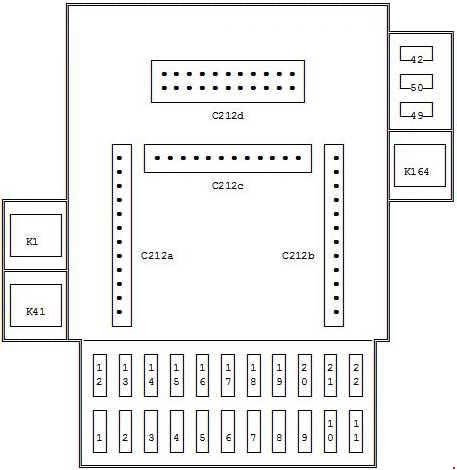

après 09.2000 (avec verrouillage centralisé)

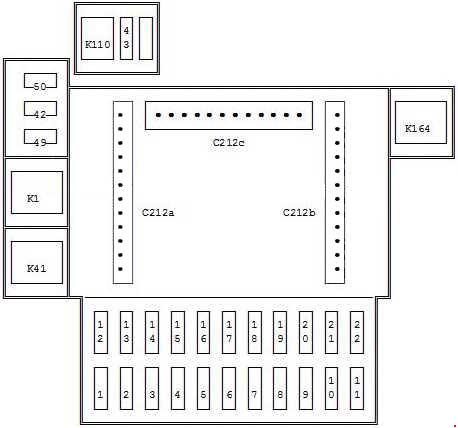

après 09/2000 (sans verrouillage centralisé)

N°	Ampérage [A]	Description
1	15	Allume-cigare
2	7,5	après 09.1999 : Éclairage intérieur ; Horloge.
	10	jusqu’à 07.1999 : Radio ; Éclairage intérieur.
3	10	après 09.1999 : GEM
4	20	Dégivrage de la lunette arrière
5	15	Feux de détresse ; Klaxon
6	7,5	Clignotant gauche ; instr. Bel (après 07.1999).
7	7,5	Clignotant droit ; Éclairage de la plaque d’immatriculation (après 07.1999).
8	15	Verrouillage centralisé ; Réglage des rétroviseurs.
9	15	Réglage du siège
10	–	–
11	30	Vitres électriques
12	20	Moteur d’essuie-glace
13	15	Chauffage ; Feu stop ; Feu de recul (après 07.1999).
14	10	Airbag
15	20	après 09.1999 : Rétroviseurs chauffants. jusqu’à 07.1999 : Feux de jour.
16	30	Moteur de ventilateur de chauffage
17	15	Clignotants
18	15	Contrôle électronique du moteur

19	7,5	après 09.1999 : Borne 75
	10	jusqu’à 07.1999 : Borne 75
20	20	jusqu’à 07.1999 : Rétroviseurs chauffants
21	25	jusqu’à 07.1999 : Feux de position
22	10	après 09.1999 : Radio (après 07.2000) ; Connecteur de diagnostic.
42	15	après 09.1999 : GEM
	10	jusqu’à 07.1999 : Feu antibrouillard arrière
43	10	après 09.1999 : Ouverture du hayon
44	20	jusqu’à 07.1999 : Verrouillage centralisé
49	20	après 09.1999 : Feux de jour
50	25	après 09.1999 : Feux de position
Relais
K1	Dégivrage de la lunette arrière
K11	jusqu’à 07.1999 : Moteur d’essuie-glace
K41	Allumage
K43	jusqu’à 07.1999 : Clignotant gauche
K44	jusqu’à 07.1999 : Clignotant droit
K110	Ouverture du hayon
K118	jusqu’à 07.1999 : Éclairage intérieur
K164	après 09.1999 : Moteur d’essuie-glace ; jusqu’à 07.1999 : Système de nettoyage des phares.
A66	Signal sonore d’avertissement lumineux

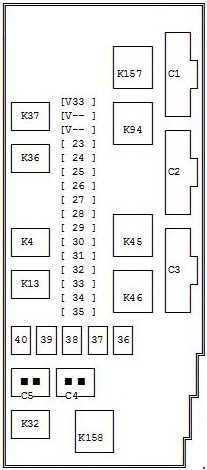

Schéma des fusibles du compartiment moteur (jusqu’à 07.2000)

Numéro	Ampérage [A]	Description
23	10	Feux avant gauche
24	10	Feux avant droit
25	10	Feux de route gauche
26	10	Feux de route droit
27	10	Capteur HEGO
28	15	Contrôle électronique du moteur
29	20	Feux de recul ; Climatisation.
30	3	ABS
31	30	ABS
32	3	Mémoire PCM
33	30	ABS
34	30	Réglage de l’octane
35	10	Pompe à carburant
36	60	Moteur de démarrage ; Ventilateur de refroidissement du moteur.
37	40	Amplificateur ; Système de nettoyage des phares.

38

60

Relais de démarrage

39

60

Alimentation principale du système électrique du véhicule du système électrique du véhicule

40

60

Schéma des fusibles dans l’habitacle ; Interrupteur de démarrage

Relais

K4

Relais de maintien de puissance

K94

Moteur de démarrage

K32

Climatisation

K36

Feux de jour

K37

Feux de route

K45

Ventilateur de refroidissement du moteur

K46

Ventilateur de refroidissement du moteur (haute vitesse)

K157

Relais auxiliaire

K158

Climatisation

Diode

V33

Relais de maintien de puissance

Schéma des fusibles du compartiment moteur (après 07.2000)

Numéro	Ampérage [A]	Description
23	10	Feux avant gauche
24	30	ABS
25	10	Feux avant droit
26	10	ABS
27	10	Feux de route gauche
28	3	ABS
29	10	Feux de route droit
30	15	Contrôle électronique du moteur
31	10	Pompe à carburant
32	20	Climatisation
33	3	Mémoire PCM
34	30	Réglage de l’octane (jusqu’à 09.2000)
35	–	–
36	10	Capteur HEGO
37	–	–
38	–	–
51	60	Moteur de démarrage, ventilateur de refroidissement du moteur
52	40	Système de nettoyage des phares

53

60

Relais de démarrage

54

–

–

55

60

Alimentation principale du système électrique du véhicule.

56

60

Schéma des fusibles dans l’habitacle ; Interrupteur de démarrage.

Relais

K4

Relais de maintien de puissance

K26

Feux de brouillard

K32

Climatisation

K45

Ventilateur de refroidissement du moteur

K46

Ventilateur de refroidissement du moteur (haute vitesse)

K94

Bloc de démarrage

K157

Relais auxiliaire

K158

Climatisation

K243

Feux de croisement

K244

Feux de route

Diode

V22

Relais du ventilateur de refroidissement du moteur

V33

Relais de maintien de puissance

Ford Puma (2019-2020) – schéma de la boîte à fusibles

Année de fabrication : 2019, 2020.

Les fusibles de l’allume-cigare (prise de courant) de la Ford Puma sont les fusibles 83 et 84 de la boîte à fusibles du compartiment moteur.

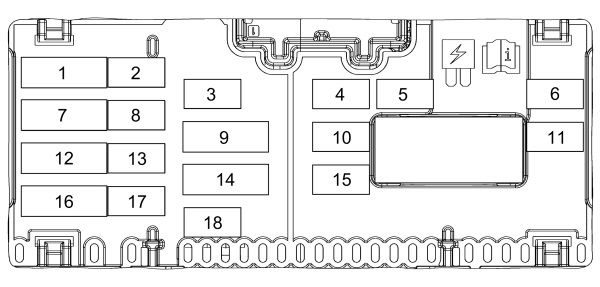

Schéma de la boîte à fusibles de l’habitacle

Emplacement de la boîte à fusibles

Le panneau de fusibles est situé derrière le compartiment passager (conduite à gauche) ou sous le compartiment passager (conduite à droite).

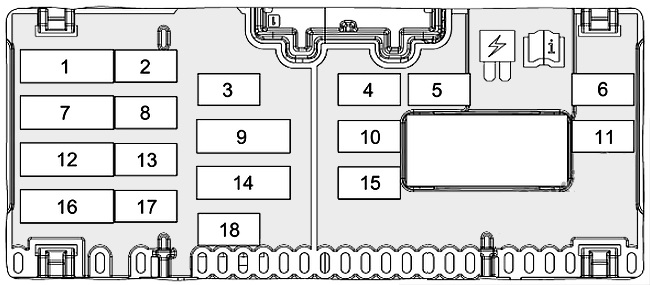

Schéma de la boîte à fusibles

Affectation des fusibles dans le tableau de bord

N°	Amp [A]	Description
1	5A	Module de commande des restrictions ; Capteur de température et d’humidité dans le véhicule.
2	10 A	Module de commande d’aide au stationnement.
3	10 A	Clé de contact ; Interrupteur d’allumage ; Module télématique.
4	20A	Verrouillage.
5	10 A	Toit ouvrant
6	30A	Interrupteur de rétroviseur droit ; Vitres électriques avant côté droit.
7	5A	Indicateur de désactivation de l’airbag passager ; Rétroviseur à fonction d’atténuation automatique.
8	10 A	Connecteur de données.
9	5A	Module de sécurité centralisé.
10	15A	Protection enfant ; Trappe à carburant.
11	30A	Interrupteur de rétroviseur gauche ; Vitres électriques avant côté gauche.
12	15A	Volant chauffant ; Module de commande des phares.
13	15A	Commande vocale ; Écran d’infodivertissement ; Lecteur CD.
14	7,5A	Signal sonore alimenté par batterie.
15	10 A	Signal sonore antivol.
16	7,5A	Commande de climatisation ; Module de volant ; Tableau de bord ; Connecteur de données.
17	20A	Unité audio.
18	20A	Non utilisé.

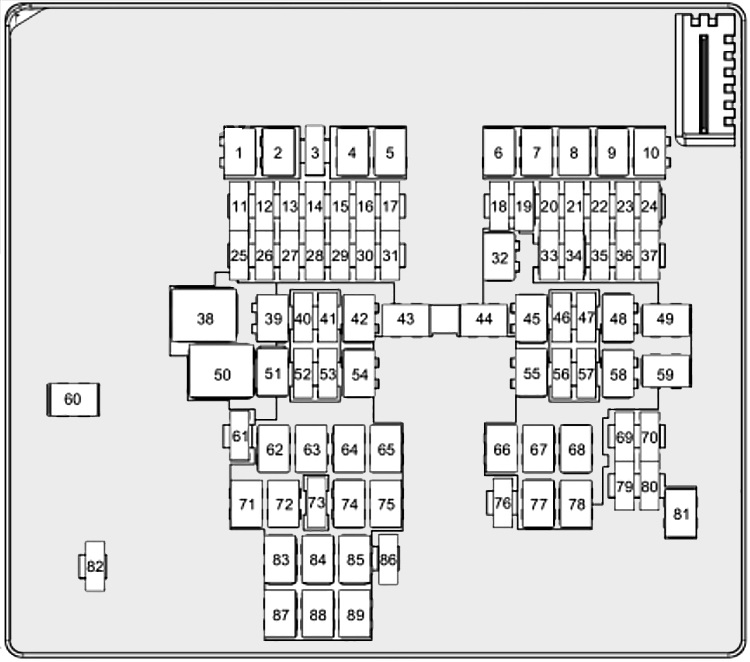

Schéma de l’agencement des fusibles dans le compartiment moteur

Emplacement de l’agencement des fusibles

Schéma de l’agencement des fusibles

Affectation des fusibles dans le compartiment moteur

Numéro	Amp [A]	Description
Numéro	Amp [A]	Description
1	–	Non utilisé.
2	60A	Chauffage d’admission d’air.
3	10 A	Buses de lave-glace avant chauffantes.
4	40A	Élément chauffant du pare-brise côté gauche.
5	–	Non utilisé.
6	30A	Moteur de démarrage.
7	40A	Moteur de ventilateur.
8	–	Non utilisé.
9	–	Non utilisé.
10	–	Non utilisé.
11	20A	Verrouillage de la colonne de direction.
12	10 A	Embrayage de climatisation.
13	–	Non utilisé.
14	–	Non utilisé.
15	–	Non utilisé.
16	–	Non utilisé.
17	5A	Module de commande du système de transmission.
18	10 A	Volant chauffant.
19	5A	Direction assistée électronique.
20	–	Non utilisé.
21	–	Non utilisé.
22	–	Non utilisé.
23	10 A	Module de siège multiconfiguration passager.
24	10 A	Module de siège multiconfiguration conducteur.
25	10 A	Pompe de liquide de refroidissement. Vanne de vidange.
26	15A	Vanne de ventilation du réservoir de carburant ; Capteur de position d’arbre à cames ; Capteur de pression de carburant ; Électrovanne de commande des aubes variables du turbocompresseur ; Vanne de dérivation du refroidisseur de recirculation des gaz d’échappement ; Électrovanne de décharge ; Capteur d’oxygène chauffé.
27	20A	Module de commande du système de transmission.
28	15A	Volet actif ; Pompe à huile ; Compresseur de climatisation ; Électrovanne de décharge ; Capteur de présence d’eau dans le carburant.
29	15A	Bobine d’allumage ; Condensateur de suppression de bruit.
30	10 A	Vanne de surpression de climatisation.
31	–	Non utilisé.
32	30A	Module de commande de carrosserie.
33	10 A	Système d’information sur les angles morts ; Module de régulateur de vitesse ; Caméra de stationnement avant ; Caméra de stationnement arrière ; Module de commande d’aide au stationnement.
34	–	Non utilisé.
35	10 A	Phares.
36	5A	Système de prévention du blocage des roues.
37	–	Non utilisé.
38	40A	Moteur de ventilateur.
39	–	Non utilisé.
40	–	Non utilisé.
41	20A	Sièges chauffants.
42	–	Non utilisé.
43	40A	Module d’attelage de remorque.
44	40A	Élément chauffant du pare-brise côté droit.

N°	Amp [A]	Description
45	30A	Module de porte arrière gauche.
46	5A	Réglage des phares.
47	15A	Amplificateur audio.
48	20A	Toit ouvrant
49	60A	Pompe antiblocage.
50	60A	Ventilateur de refroidissement haute vitesse.
51	–	Non utilisé.
52	10 A	Connecteur de liaison de données.
53	–	Non utilisé.
54	30A	Module de porte arrière droite.
55	30A	Vanne antiblocage.
56	5A	Interrupteur de frein.
57	15A	Amplificateur audio.
58	30A	Porte électrique.
59	40A	Module de commande de carrosserie.
60	–	Non utilisé.
61	–	Non utilisé.
62	–	Non utilisé.
63	–	Non utilisé.
64	–	Non utilisé.
65	–	Non utilisé.
66	–	Non utilisé.
67	–	Non utilisé.
68	20A	Pompe à carburant.
69	–	Non utilisé.
70	–	Non utilisé.
71	–	Non utilisé.
72	–	Non utilisé.
73	5A	Capteur de pluie.
74	30A	Moteur d’essuie-glace avant.
75	–	Non utilisé.
76	–	Non utilisé.
77	25A	Dégivrage de la lunette arrière.
78	–	Non utilisé.
79	20A	Klaxon.
80	–	Non utilisé.
81	–	Non utilisé.
82	15A	Pompe de lave-glace arrière.
83	20A	Allume-cigare ; Prises d’alimentation auxiliaires avant.
84	20A	Prises d’alimentation auxiliaires arrière.
85	40A	Ventilateur de refroidissement basse vitesse.
86	20A	Essuie-glace arrière.
87	–	Non utilisé.
88	–	Non utilisé.
89	–	Non utilisé.

Ford Puma – schéma de la boîte à fusibles

Année de fabrication : 2021, 2022.

Les fusibles de l’allume-cigare (prises de courant) de la Ford Puma sont les fusibles 83 (avant), 84 (arrière) dans la boîte à fusibles du compartiment moteur.

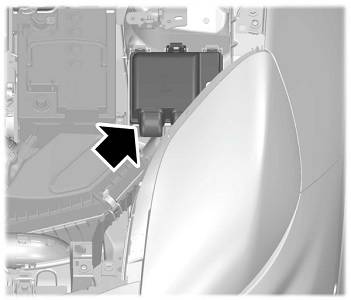

Compartiment moteur

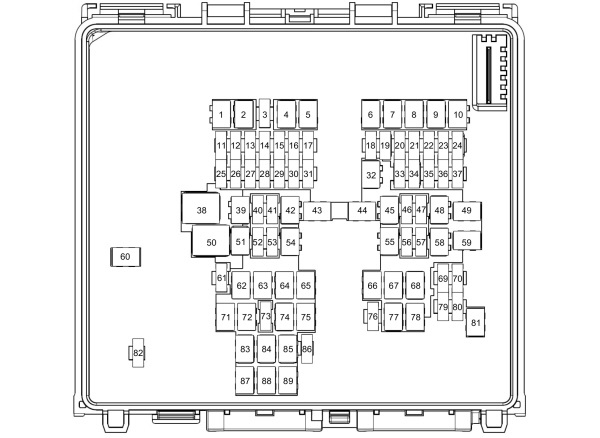

Boîte à fusibles du compartiment moteur

Boîte à fusibles du compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	–	Non utilisé.
2	60 A	Chauffage d’admission d’air.
3	10 A	Buses de lave-glace chauffantes.
4	40 A	Élément chauffant du pare-brise côté gauche.
5	–	Non utilisé.
6	30 A	Moteur de démarrage.
7	40 A	Moteur de ventilateur.
8	–	Non utilisé.
9	60 A	Module de commande des bougies de préchauffage ; Module de commande de transmission.
10	–	Non utilisé.
11	20 A	Verrouillage de la colonne de direction.
12	10 A	Embrayage de climatisation.
13	–	Non utilisé.
14	–	Non utilisé.
15	–	Non utilisé.
16	5 A	Intégré à la courroie de l’alternateur du moteur de démarrage — MHEV.
17	5 A	Module de commande du système de propulsion.
18	10 A	Volant chauffant.
19	5 A	Système de direction assistée électronique.
20	7,5 A	Module de commande de transmission.
21	–	Non utilisé.
22	–	Non utilisé.
23	10 A	Module de siège multiconfiguration côté passager.
24	10 A	Module de siège multiconfiguration côté conducteur.
25	10 A	Pompe de liquide de refroidissement ; Vanne de vidange.
26	15 A	Vanne de vidange des vapeurs de carburant ; Capteur de position d’arbre à cames ; Capteur de commande de pression d’injection de carburant ; Électrovanne de commande de la géométrie variable des aubes de turbine du turbocompresseur ; Vanne de dérivation du refroidisseur du système de recirculation des gaz d’échappement ; Électrovanne de commande de la vanne de surpression ; Sonde lambda chauffée.
27	20 A	Module de commande du système de propulsion.
28	15 A	Ouverture active de la calandre d’admission ; Pompe à huile ; Compresseur du système de climatisation ; Électrovanne de commande de la vanne de surpression ; Capteur de présence d’eau dans le carburant.
29	15 A	Bobine d’allumage ; Condensateur de suppression de bruit.
30	10 A	Vanne de surpression du système de climatisation.
31	10 A	Module de gestion de l’énergie de la batterie — MHEV.
32	30 A	Module de commande des systèmes de carrosserie.
33	10 A	Système de surveillance des angles morts ; Module de régulateur de vitesse ; Caméra avant du système d’aide au stationnement ; Caméra arrière d’aide au stationnement ; Module de commande du système d’aide au stationnement actif.
34	10 A	Module de commande de transmission.
	5 A	Module de commande de dosage du réducteur.
35	10 A	Phares.
36	5 A	Système de prévention du blocage des roues pendant le freinage.
37	–	Non utilisé.
38	40 A	Moteur de ventilateur.
39	–	Non utilisé.
40	10 A	Module de gestion de l’énergie de la batterie — MHEV.
41	20 A	Sièges chauffants.
42	–	Non utilisé.
43	40 A	Module d’attelage de remorque.

Numéro	Ampères [A]	Description
44	40 A	Élément chauffant du pare-brise côté droit.
45	30 A	Module de porte arrière gauche.
46	5 A	Réglage de la position des phares.
47	15 A	Amplificateur audio.
48	20 A	Toit ouvrant.
49	60 A	Pompe du système de prévention du blocage des roues pendant le freinage.
50	60 A	Ventilateur de refroidissement haute vitesse.
51	–	Non utilisé.
52	10 A	Connecteur de diagnostic.
53	–	Non utilisé.
54	30 A	Module de porte arrière droite.
55	30 A	Vanne du système de prévention du blocage des roues pendant le freinage.
56	5 A	Interrupteur de frein.
57	15 A	Amplificateur audio.
58	30 A	Ouverture/fermeture électrique du hayon.
59	40 A	Module de commande des systèmes de carrosserie.
60	–	Non utilisé.
61	–	Non utilisé.
62	–	Non utilisé.
63	–	Non utilisé.
64	–	Non utilisé.
65	–	Non utilisé.
66	–	Non utilisé.
67	–	Non utilisé.
68	20 A	Pompe à carburant.
69	–	Non utilisé.
70	–	Non utilisé.
71	–	Non utilisé.
72	–	Non utilisé.
73	5 A	Capteur de pluie.
74	30 A	Moteur d’essuie-glace avant.
75	–	Non utilisé.
76	–	Non utilisé.
77	25 A	Dégivrage de la lunette arrière.
78	–	Non utilisé.
79	20 A	Klaxon.
80	–	Non utilisé.
81	25 A	Chauffage diesel.
82	15 A	Pompe d’essuie-glace arrière.
83	20 A	Allume-cigare. Prises d’alimentation auxiliaires avant.
84	20 A	Prises d’alimentation auxiliaires arrière.
85	40 A	Ventilateur de refroidissement basse vitesse.
86	20 A	Essuie-glace arrière.
87	–	Non utilisé.
88	–	Non utilisé.
89	–	Non utilisé.

Boîte à fusibles dans l’habitacle

Numéro	Ampères [A]	Description
1	5 A	Module de commande du système de sécurité supplémentaire ; Capteur interne de température et d’humidité.
2	10 A	Module de commande du système d’aide au stationnement actif.
3	10 A	Interrupteur d’allumage ; Bouton d’interrupteur d’allumage ; Modem télématique.
4	20 A	Verrouillage ; Déverrouillage.
5	10 A	Toit ouvrant.
6	30 A	Vitres électriques avant côté droit.
7	5 A	Témoin de désactivation de l’airbag passager ; Rétroviseur à fonction d’atténuation automatique.
8	10 A	Non utilisé.
9	5 A	Module de commande central d’alarme ; Hayon ouvrable/fermé sans les mains ; Ouverture/fermeture électrique du hayon.
10	15 A	Verrouillage des portes pour enfants ; Trappe à carburant.
11	30 A	Vitres électriques avant côté gauche.
12	15 A	Volant chauffant ; Module de commande des phares.
13	15 A	Commande vocale ; Écran d’information et système électronique de consommation ; Lecteur CD.
14	7,5 A	Sirène d’alarme alimentée par batterie ; Module de recharge sans fil.
15	10 A	Sirène du système d’alarme.
16	7,5 A	Système de chauffage, ventilation et climatisation ; Module de volant ; Tachymètre ; Connecteur de diagnostic.
17	20 A	Système audio.
18	20 A	Non utilisé.

À propos de la Ford Puma (1997-2022)

La Ford Puma, produite de 1997 à 2022, est un coupé sportif compact qui a gagné en popularité grâce à son design dynamique et ses caractéristiques de conduite sportive. Ce modèle a été initialement lancé en tant que coupé deux portes, offrant une conduite agile et une direction précise. La Ford Puma était équipée de diverses motorisations, y compris des moteurs essence de 1,4 à 1,7 litre, qui fournissaient une puissance suffisante pour une conduite sportive. Au fil des ans, le modèle a évolué et s’est adapté aux tendances modernes, tout en conservant son ADN sportif et son apparence attrayante.

Schéma de la boîte à fusibles de la Ford Puma

Cette page présente le schéma de la boîte à fusibles de la Ford Puma, essentiel pour l’entretien et les réparations du véhicule. Généralement, la boîte à fusibles est située dans le compartiment moteur et dans l’habitacle du véhicule. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants protégés, tels que les feux, les essuie-glaces ou la climatisation. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son agencement et son contenu.
