Ford EcoSport (2013-2022) – boîte à fusibles
Ford EcoSport (2013-2016) – schéma de la boîte à fusibles
Année de fabrication : 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Ford EcoSport (2013-2016) est le fusible F31 dans la boîte à fusibles de l’habitacle.
Boîte à fusibles dans le compartiment moteur
| Numéro | Amp [A] | Description |
| 1 | 60 | Boîte à fusibles dans le compartiment moteur |
| 2 | 40 | Système de prévention du blocage des roues |
| 3 | 60 | Boîte à fusibles dans le compartiment moteur ;
Module de commande du système de transmission. |
| 4 | 40 | Moteur de ventilateur |
| 5 | 60 | Boîte à fusibles dans
l’habitacle. |
| 6 | 30 | Verrouillage centralisé ;
Alarme antivol. |
| 7 | 60 | Relais de démarrage ;
Boîte à fusibles dans l’habitacle. |
| 8 | 30 | Moteur de démarrage |
| 9 | 60 | Ventilateur de refroidissement rapide ;
Boîte à fusibles dans le compartiment moteur. |
| 10 | 30 | Module de commande de la transmission ;
Bougies de préchauffage ; Ventilateur de refroidissement à basse vitesse – 1,0 l EcoBoost. |
| 60 | ||
| 40 | ||
| 11 | 30 | Élément chauffant du pare-brise
côté gauche |
| 12 | 30 | Élément chauffant du pare-brise
côté droit |
| 13 | 30 | Ventilateur de refroidissement à basse vitesse –
1,5 l Duratec-16V Ti-VCT et 1,5 l Duratorq-TDCi |
| 14 | 30 | Module de commande de la transmission |
| 15 | 15 | Programme d’économie de batterie ;
Phares antibrouillard avant ; Feux de route ; Éclairage intérieur ; Phare de croisement droit ; Témoin d’avertissement de désactivation de l’airbag passager. |
| 16 | 15 | Phares de croisement gauche ;
Feux de position ; Feu antibrouillard arrière ; Feux de jour. |
| 17 | 15 | Phares |
| 18 | 20 | Klaxon |
| 19 | 20 | Pompe électronique |
| 20 | 7,5 | Module de commande de la transmission
Module de commande du système de transmission. |
| 21 | 20 | Pompe à carburant et relais des injecteurs de carburant |
| 22 | 15 |
Phares antibrouillard avant ; Phares ; Éclairage intérieur ; Clignotants. |
| 23 | 10 | Signalisation de batterie ;
Alarme antivol ; Relais de klaxon. |
| 15 | ||
| 24 | 20 | Lunette arrière chauffante ;
Rétroviseurs extérieurs chauffants. |
| 25 | 7,5 | Relais de climatisation ;
Relais de climatisation – 1,0 l EcoBoost. |
| 10 | ||
| 26 | 20 | Système antiblocage avec contrôle électronique
de stabilité |
| 27 | 15 | Phares antibrouillard avant |
| 28 | 10 | Pompe à eau |
| 29 | 15 | Bobine d’allumage ;
Bobine d’allumage – 1,0L EcoBoost. |
| 20 | ||
| 30 | 15 | Relais de basse et haute vitesse
du ventilateur de refroidissement ; Module de commande du système de transmission ; Valve de purge des vapeurs de carburant. |
| 31 | 15 | Électrovanne de démarrage à froid ;
Sonde à oxygène chauffée. |
| 20 | Module de commande moteur –
1,5 l Duratorq-TDCi. |
|
| 32 | – | Non utilisé |
| Relais | Description |
| R1 | Ventilateur de refroidissement rapide |
| R2 | Bougies de préchauffage |
| R3 | Phares antibrouillard avant ;
Feux antibrouillard arrière. |
| R4 | Pompe d’injecteur – 1,5 l Duratorq-TDCi |
| R5 | Feux de recul |
| R6 | Feux de route |
| R7 | Module de commande de climatisation |
| R8 | Klaxon |
| R9 | Ventilateur de refroidissement à basse vitesse |
| R10 | Moteur de démarreur |
| R11 | Pompe d’injecteur –
1,0 l EcoBoost et 1,5 l Duratec-16V Ti-VCT ; Chauffage diesel – 1,5 l Duratorq-TDCi. |
| R12 | Moteur de ventilateur |
| R13 | Module de commande du système de transmission |
| R14 | Bloc chauffant |
| R15 | Bloc chauffant |

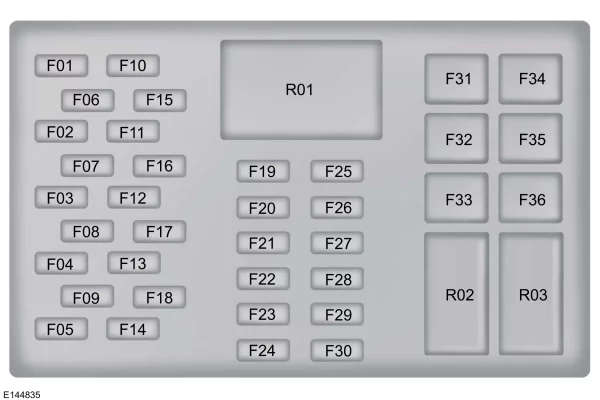

Boîte à fusibles dans l’habitacle
| Numéro | Amp [A] | Description |
| F1 | 7,5 | Embrayage de climatisation ;
Module de capteur de pluie ; Rétroviseur à fonction d’assombrissement automatique. |
| F2 | 10 | Feux de freinage |
| F3 | 7,5 | Feux de recul |
| F4 | 7,5 | Réglage des phares |
| F5 | 20 | Essuie-glaces |
| F6 | 15 | Essuie-glace arrière |
| F7 | 15 | Pompe de lave-glace avant ;
Pompe de lave-glace arrière. |
| F8 | 15 | Siège conducteur chauffant |
| F9 | 15 | Siège passager chauffant |
| F10 | 15 | Allumage. Appuyez sur l’interrupteur d’allumage ;
Relais d’accessoires sans clé. |
| F11 | 3 | Tableau de bord |
| F12 | 15 | Connecteur de liaison de données |
| F13 | 7,5 | Système de climatisation – climatisation manuelle ;
Régulation électronique automatique de la température ; Capteurs d’avertissement ; Récepteur à distance sans clé ; Panneau de commande audio ; Module de commande/affichage avant. |
| F14 | 15 | Unité audio ;
Module SYNC ; GPS. |
| F15 | 3 | Rétroviseurs rabattables électriquement ;
Vitres avant électriques. |
| F 16 | 20 | Accès à distance sans clé |
| F17 | 20 | Accès à distance sans clé |
| F18 | – | Non utilisé |
| F19 | 7,5 | Ensemble de clignotants |
| F20 | – | Non utilisé |
| F21 | 3 | Témoin de désactivation de l’airbag passager |
| F22 | 7,5 | Rétroviseurs extérieurs chauffants |
| F23 | – | Non utilisé |
| F24 | – | Non utilisé |
| F25 | 7,5 | Module de commande de climatisation ;
Moteur de ventilateur ; Phares antibrouillard avant ; Bloc chauffant. |
| F26 | 3 | Module de commande d’airbag |
| F27 | 10 | Bouton d’aide au stationnement ;
Module de commande de carrosserie ; Système passif anti-rangée ; Système de prévention du blocage des roues ; Démarrage ; Ensemble de clignotants ; Direction assistée électronique ; Pompe de lave-glace avant ; Pompe de lave-glace arrière. |
| F28 | 7,5 | Pédale d’accélérateur ;
Pompe d’injection de carburant ; Module de commande du système de transmission ; Module de commande de la transmission. |
| F29 | – | Non utilisé |
| F30 | – | Non utilisé |
| F31 | 20 | Prise allume-cigare ;
Points d’alimentation auxiliaires avant. |
| F32 | 20 | Points d’alimentation auxiliaires arrière |
| F33 | – | Non utilisé |
| F34 | 30 | Vitres avant électriques |
| F35 | 30 | Vitres arrière électriques |
| F36 | – | Non utilisé |
| Relais | Description |
| R1 | Démarrage |
| R2 | Appuyez sur l’interrupteur pour démarrer |
| R3 | Accessoires pour système sans clé |
Boîte à fusibles de la batterie
| Nr | Amp [A] | Description |
| F1 | 450 | Moteur de démarrage |
| F2 | 60 | Direction assistée électronique |
| F3 | 200 | Boîte à fusibles dans le compartiment moteur |
| F4 | 70 | Bloc chauffant |
| F5 | 50 | Bloc chauffant |
| F6 | 3 | Système de surveillance de la batterie |
Ford EcoSport – schéma des fusibles
Année de fabrication : 2018, 2019.
Les fusibles de l’allume-cigare (prises de courant) de la Ford EcoSport sont les fusibles 17 (avant), 18 (arrière) dans la boîte à fusibles du compartiment moteur.

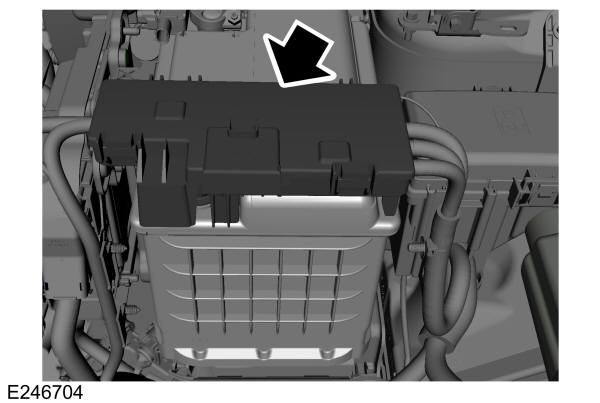

Boîte à fusibles de la batterie
Cette boîte à fusibles est fixée au pôle positif de la batterie.

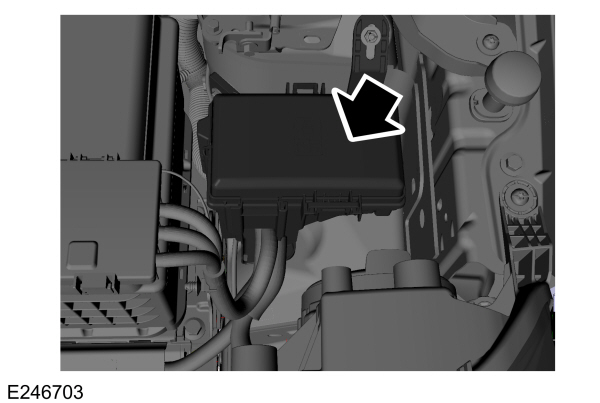

Boîte à fusibles dans le compartiment moteur
Cette boîte à fusibles est située dans le compartiment moteur.

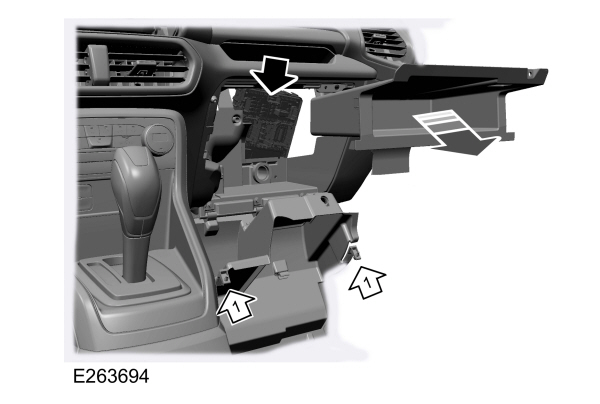

Boîte à fusibles dans l’habitacle
VÉHICULES AVEC VOLANT À DROITE
Boîte à fusibles de la batterie
Cette boîte à fusibles est fixée au pôle positif de la batterie.
Boîte à fusibles dans le compartiment moteur
Cette boîte à fusibles est située dans le compartiment moteur.

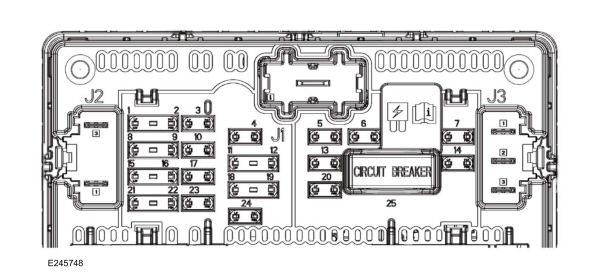

Boîte à fusibles dans l’habitacle
Véhicules fabriqués du 16.04.2018 au 26.08.2018

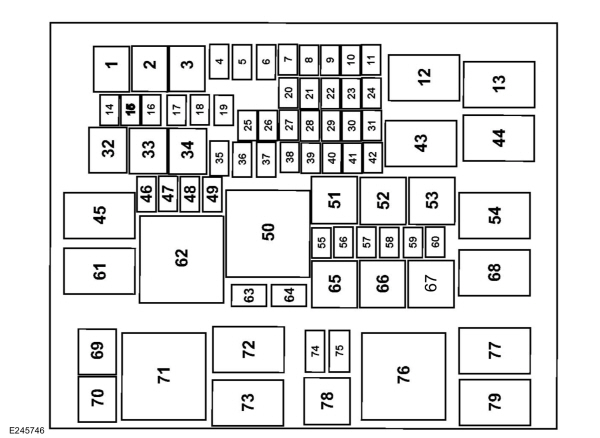

Boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 60 A | Relais du ventilateur 2 de refroidissement moteur. |
| 2 | 50 A | Relais du ventilateur 1 de refroidissement moteur. |
| 3 | 60 A | Relais des bougies de préchauffage (Diesel). |
| 4 | 40 A | Vannes du système ABS avec système de stabilisation électronique de trajectoire. |
| 5 | 20 A | Relais de verrouillage de la colonne de direction. |
| 6 | 40 A | Relais du moteur du ventilateur avant. |
| 7 | 10 A | Interrupteur marche/arrêt des freins. |
| 8 | 20 A | Module de toit ouvrant. |
| 9 | 15 A | Relais d’essuie-glace arrière ; Bobine de relais du moteur d’essuie-glace avant. |
| 10 | 7,5 A | Relais d’embrayage du système de climatisation. |
| 11 | 5 A | Bobine de relais de prise de courant ; Bobine de relais de klaxon ; Bobine de relais de pompe à carburant (sauf moteur Diesel). |
| 14 | 10 A | Rétroviseurs chauffants. |
| 15 | 5 A | Capteur de pluie ; Bobine de relais d’essuie-glace arrière. |
| 16 | 10 A | Moteur d’essuie-glace arrière. |
| 17 | 20 A | Prise de courant avant/allume-cigare. |
| 18 | 20 A | Prise de courant arrière. |
| 19 | – | Non utilisé. |
| 20 | 20 A 30 A | Module de commande du groupe motopropulseur ; Module de commande du groupe motopropulseur (Diesel DV5FD). |
| 21 | 15 A | Élément chauffant de la sonde lambda ; Capteur de fonctionnement du catalyseur (1,0L) ; Valve de purge des vapeurs de carburant (1,0L) ; Électrovannes de phases de distribution variables (1,0L) ; Valve de contrôle de dosage – module de dosage de carburant (Diesel DV5FD) ; Contrôle de la valve de dérivation du refroidisseur EGR (Diesel DV5FD) ; Électrovanne de dépression (Diesel DV5FD) ; Capteur de température/débit d’air (Diesel DvNeo). |
| 21 | 5 A | Capteur de température/débit d’air (Diesel DV5D) ; Valve de contrôle de dosage – module de dosage de carburant (Diesel DV5D) ; Valve de purge du turbocompresseur (Diesel DV5D). |
| 22 | 10 A | Bobine de relais du ventilateur 1 de refroidissement moteur ; Bobine de relais du ventilateur 2 de refroidissement moteur ; Bobine de relais d’embrayage du système de climatisation ; Valve du compresseur du système de climatisation à régulation variable ; Contrôle de la pompe à huile à débit variable ; Valve du régulateur électronique de dépression ; Bobine de relais du ventilateur d’admission ; Maintien du fonctionnement de la pompe à eau ; Module de chauffage de la transmission automatique ; Ouverture active de la grille d’admission d’air ; Module de transmission intégrale. |
| 22 | 5 A | Bobine de relais du ventilateur 1 de refroidissement moteur (Diesel) ; Bobine de relais du ventilateur 2 de refroidissement moteur (Diesel) ; Bobine de relais d’embrayage du système de climatisation (Diesel) ; Bobine de relais des bougies de préchauffage (Diesel) ; Module des bougies de préchauffage (uniquement Diesel DVNeo) ; Capteur de présence d’eau dans le carburant (Diesel DV5D) ; Électrovanne de dérivation du système de recirculation des gaz d’échappement (Diesel DV5D) ; Ouverture active de la grille d’admission d’air (Diesel DV5FD) ; Bobine de relais de la pompe à carburant (Diesel DV5FD). |
| 23 | 20 A | Bobines d’allumage (1,0L) ; Module d’amplificateur tampon (uniquement Diesel DvNeo). |
| 24 | 10 A | Contrôle de la pompe à huile à débit variable (uniquement Diesel DvNeo) ; Thermostat chauffant électrique (uniquement Diesel DvNeo). |
| 25 | 15 A | Alimentation du module amplificateur 1. |
| 26 | 20 A | Module de remorquage – chargeur de batterie.1 |
| 27 | – | Non utilisé. |
| 28 | 10 A | Klaxon, côté gauche. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 29 | 10 A | Klaxon, côté droit. |
| 30 | 15 A | Volant chauffant. |
| 31 | – | Non utilisé. |
| 32 | 30 A | Alimentation du module de commande des systèmes de carrosserie depuis la batterie. |
| 33 | 60 A | Pompe du système ABS avec système de stabilisation électronique de trajectoire. |
| 34 | 50 A | Module de remorquage.1 |
| 35 | 40 A | Relais de chauffage de la lunette arrière ; Antenne de récepteur radio collectif. |
| 36 | 30 A | Relais de démarrage. |
| 37 | 40 A | Relais de chauffage d’air supplémentaire 1. |
| 38 | 20 A | Relais de feu de croisement gauche. |
| 39 | 20 A | Relais de feu de croisement droit. |
| 40 | 25 A | Sièges chauffants. |
| 41 | 15 A | Alimentation du module amplificateur 2. |
| 42 | 7,5 A | Relais du ventilateur d’admission (1,0L). |
| 46 | 30 A | Module de commande des portes arrière gauches ; Alimentation de l’interrupteur de vitre électrique de la porte conducteur (avec volant à gauche, ouverture/fermeture par une seule touche uniquement côté conducteur). |
| 47 | 20 A 25 A | Relais de pompe à carburant (1,0L) ; Relais de pompe à carburant électronique (Diesel DV5FD) ; Relais de pompe à carburant électronique (uniquement Diesel DvNeo). |
| 48 | 30 A | Module de commande de la porte passager (avec volant à droite) ; Module de commande de la porte conducteur (avec volant à gauche). |
| 49 | 20 A | Alimentation de la pompe à huile de transmission (1,0L) ; Relais de chauffage de carburant (moteur Diesel). |
| 55 | 10 A | Réglage de la position des phares. |
| 56 | 5 A | Module du système de direction assistée électronique ; Module de commande du groupe motopropulseur. |
| 57 | 10 A | Logique de la pompe à huile de transmission (1,0L) ; Bobine de relais de chauffage de carburant (moteur Diesel). |
| 58 | 10 A | Caméra de rétroviseur ; Modules de surveillance des angles morts. |
| 59 | 5 A | Module ABS. |
| 60 | 5 A | Bobine de relais de chauffage de la lunette arrière ; Bobine de relais de chauffage du pare-brise côté droit/gauche. |
| 63 | 25 A | Moteur d’essuie-glace avant. |
| 64 | 30 A | Module de commande des systèmes de carrosserie – barre d’allumage/démarrage. |
| 69 | 40 A | Chauffage du pare-brise, côté gauche. |
| 70 | 40 A | Chauffage du pare-brise, côté droit. |
| 74 | 10 A | Buses de lave-glace chauffantes. |
| 75 | – | Non utilisé. |
1Équipement préparatoire du système électrique de la remorque pour l’installation du module de remorquage par le concessionnaire agréé.
| Relais | Description |
|---|---|
| Relais | Description |
| 12 | Module de commande du groupe motopropulseur. |
| 13 | Relais de démarrage. |
| 43 | Relais de prise de courant. |
| 44 | Relais du moteur d’essuie-glace avant. |
| 45 | Relais du ventilateur avant. |
| 50 | Relais d’allumage-démarrage. |
| 51 | Relais de verrouillage de la colonne de direction. |
| 52 | Relais de klaxon. |
| 53 | Relais de feu de route gauche. |
| 54 | Relais d’essuie-glace arrière. |
| 61 | Relais de chauffage de la lunette arrière ; Rétroviseurs chauffants ; Antenne de récepteur radio collectif. |
| Relais | Description |
|---|---|
| 62 | Relais du ventilateur 2 de refroidissement moteur. |
| 65 | Relais de pompe à carburant (1,0L) ; Relais de chauffage de carburant (moteur Diesel). |
| 66 | Relais de feu de croisement droit. |
| 67 | Relais d’embrayage du système de climatisation. |
| 68 | Relais du ventilateur 1 de refroidissement moteur. |
| 71 | Relais des bougies de préchauffage (Diesel). |
| 72 | Relais de chauffage du pare-brise côté droit. |
| 73 | Relais de chauffage du pare-brise côté gauche ; Buses de lave-glace chauffantes. |
| 76 | Relais de chauffage d’air supplémentaire 2. |
| 77 | Relais du ventilateur d’admission (1,0L) ; Relais de pompe à carburant électronique (Diesel DV5FD). |
| 78 | Non utilisé. |
| 79 | Relais de chauffage d’air supplémentaire 1. |
Boîte à fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F01 | 5 A | Module de commande du système de sécurité supplémentaire. |
| F02 | 5 A | Capteur d’humidité et de température dans le véhicule. |
| F03 | 10 A | Module du système d’aide au stationnement arrière. |
| F04 | 10 A | Interrupteur d’allumage ; Bouton de démarrage ; Clé dans l’interrupteur. |
| F05 | 20 A | Relais de verrouillage centralisé (relais interne BCM) ; Relais de déverrouillage centralisé (relais interne BCM). |
| F06 | 10 A | Rétroéclairage de l’interrupteur de vitre électrique de la porte conducteur et passager (ouverture/fermeture par une seule touche uniquement côté conducteur) ; temporisation d’arrêt des accessoires pour l’interrupteur de vitre électrique de la porte conducteur (uniquement ouverture/fermeture par une seule touche de la vitre côté conducteur) ; Rétroéclairage de l’interrupteur de toit ouvrant ; temporisation d’arrêt des accessoires – module de toit ouvrant. |
| F07 | 30 A | Module de commande de la porte conducteur (avec volant à droite) ; Module de commande de la porte passager (avec volant à gauche). |
| F08 | 5 A | Non utilisé. |
| F09 | 5 A | Rétroviseur électrochrome ; Interrupteur d’airbag passager. |
| F10 | 10 A | Connecteur de diagnostic intelligent – alimentation. |
| F11 | 5 A | Véhicule avec module modem intégré (uniquement). |
| F12 | 5 A | Module de capteur d’intrusion ; Module de capteur d’inclinaison. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F13 | 15 A | Relais de déverrouillage de la porte conducteur (relais interne BCM) ; Relais de double verrouillage (relais interne BCM). |
| F14 | 30 A | Alimentation de l’interrupteur de vitre électrique de la porte conducteur (avec volant à droite, ouverture/fermeture par une seule touche côté conducteur) ; Module de commande des portes arrière droites. |
| F15 | 15 A | Non utilisé. |
| F16 | 10 A | Alimentation du dispositif de remorquage avec allumage/démarrage activé.1 |
| F17 | 15 A | SYNC ; Tableau de bord électronique. |
| F18 | 7,5 A | Non utilisé. |
| F19 | 7,5 A | Module de sirène d’alarme alimenté par batterie. |
| F20 | 10 A | Non utilisé. |
| F21 | 7,5 A | Module de commande de chauffage, ventilation et climatisation. |
| F22 | 7,5 A | Connecteur de diagnostic intelligent – logique ; Module de commande de la colonne de direction ; Tableau de bord. |
| F23 | 20 A | Module de commande du système audio ; Module de lecteur CD. |
| F24 | 20 A | Non utilisé. |
| F25 | 30 A | Moteurs de vitres électriques (vitre côté conducteur ouverture/fermeture par une seule touche). |
1Équipement préparatoire du système électrique de la remorque pour l’installation du module de remorquage par le concessionnaire agréé.
Boîte à fusibles de la batterie
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 250 A | Boîte à fusibles compartiment moteur. |
| 2 | 60 A | Module du système de direction assistée électronique. |
| 3 | 100 A | Module de commande des systèmes de carrosserie. |
| 4 | 70 A | Relais de chauffage d’air supplémentaire 2. |
| 5 | 275 A | Démarrage. |
Véhicules fabriqués du 27.08.2018 au 31.03.2019
Boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 60 A | Relais du ventilateur 2 de refroidissement moteur. |
| 2 | 50 A | Relais du ventilateur 1 de refroidissement moteur. |
| 3 | 60 A | Relais des bougies de préchauffage (Diesel). |
| 4 | 40 A | Vannes du système ABS avec système de stabilisation électronique de trajectoire. |
| 5 | 20 A | Relais de verrouillage de la colonne de direction. |
| 6 | 40 A | Relais du moteur du ventilateur avant. |
| 7 | 10 A | Interrupteur marche/arrêt des freins. |
| 8 | 20 A | Module de toit ouvrant. |
| 9 | 15 A | Relais d’essuie-glace arrière ; Bobine de relais du moteur d’essuie-glace avant. |
| 10 | 7,5 A | Relais d’embrayage du système de climatisation. |
| 11 | 5 A | Bobine de relais de prise de courant ; Bobine de relais de klaxon ; Bobine de relais de pompe à carburant (sauf moteur Diesel). |
| 14 | 10 A | Rétroviseurs chauffants. |
| 15 | 5 A | Capteur de pluie ; Bobine de relais d’essuie-glace arrière. |
| 16 | 10 A | Moteur d’essuie-glace arrière. |
| 17 | 20 A | Prise de courant avant/allume-cigare. |
| 18 | 20 A | Prise de courant arrière. |
| 19 | – | Non utilisé. |
| 20 | 20 A 30 A | Module de commande du groupe motopropulseur ; Module de commande du groupe motopropulseur (Diesel DV5FD). |
| 21 | 15 A | Élément chauffant de la sonde lambda ; Capteur de fonctionnement du catalyseur (1,0L) ; Valve de purge des vapeurs de carburant (1,0L) ; Électrovannes de phases de distribution variables (1,0L) ; Valve de contrôle de dosage – module de dosage de carburant (Diesel DV5FD) ; Contrôle de la valve de dérivation du refroidisseur EGR (Diesel DV5FD) ; Électrovanne de dépression (Diesel DV5FD) ; Capteur de température/débit d’air (Diesel DvNeo). |
| 21 | 5 A | Capteur de température/débit d’air (Diesel DV5D) ; Valve de contrôle de dosage – module de dosage de carburant (Diesel DV5D) ; Valve de purge du turbocompresseur (Diesel DV5D). |
| 22 | 10 A | Bobine de relais du ventilateur 1 de refroidissement moteur ; Bobine de relais du ventilateur 2 de refroidissement moteur ; Bobine de relais d’embrayage du système de climatisation ; Valve du compresseur du système de climatisation à régulation variable ; Contrôle de la pompe à huile à débit variable ; Valve du régulateur électronique de dépression ; Bobine de relais du ventilateur d’admission ; Maintien du fonctionnement de la pompe à eau ; Module de chauffage de la transmission automatique ; Ouverture active de la grille d’admission d’air ; Module de transmission intégrale. |
| 22 | 5 A | Bobine de relais du ventilateur 1 de refroidissement moteur (Diesel) ; Bobine de relais du ventilateur 2 de refroidissement moteur (Diesel) ; Bobine de relais d’embrayage du système de climatisation (Diesel) ; Bobine de relais des bougies de préchauffage (Diesel) ; Module des bougies de préchauffage (uniquement Diesel DVNeo) ; Capteur de présence d’eau dans le carburant (Diesel DV5D) ; Électrovanne de dérivation du système de recirculation des gaz d’échappement (Diesel DV5D) ; Ouverture active de la grille d’admission d’air (Diesel DV5FD) ; Bobine de relais de la pompe à carburant (Diesel DV5FD). |
| 23 | 20 A | Bobines d’allumage (1,0L) ; Module d’amplificateur tampon (uniquement Diesel DvNeo). |
| 24 | 10 A | Contrôle de la pompe à huile à débit variable (uniquement Diesel DvNeo) ; Thermostat chauffant électrique (uniquement Diesel DvNeo). |
| 25 | 15 A | Alimentation du module amplificateur 1. |
| 26 | 20 A | Module de remorquage – chargeur de batterie.1 |
| 27 | – | Non utilisé. |
| 28 | 10 A | Klaxon, côté gauche. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 29 | 10 A | Klaxon, côté droit. |
| 30 | 15 A | Volant chauffant. |
| 31 | – | Non utilisé. |
| 32 | 30 A | Alimentation du module de commande des systèmes de carrosserie depuis la batterie. |
| 33 | 60 A | Pompe du système ABS avec système de stabilisation électronique de trajectoire. |
| 34 | 50 A | Module de remorquage.1 |
| 35 | 40 A | Relais de chauffage de la lunette arrière ; Antenne de récepteur radio collectif. |
| 36 | 30 A | Relais de démarrage. |
| 37 | 40 A | Relais de chauffage d’air supplémentaire 1. |
| 38 | 20 A | Relais de feu de croisement gauche. |
| 39 | 20 A | Relais de feu de croisement droit. |
| 40 | 25 A | Sièges chauffants. |
| 41 | 15 A | Alimentation du module amplificateur 2. |
| 42 | 7,5 A | Relais du ventilateur d’admission (1,0L). |
| 46 | 30 A | Module de commande des portes arrière gauches ; Alimentation de l’interrupteur de vitre électrique de la porte conducteur (avec volant à gauche, ouverture/fermeture par une seule touche uniquement côté conducteur). |
| 47 | 20 A 25 A | Relais de pompe à carburant (1,0L) ; Relais de pompe à carburant électronique (Diesel DV5FD) ; Relais de pompe à carburant électronique (uniquement Diesel DvNeo). |
| 48 | 30 A | Module de commande de la porte passager (avec volant à droite) ; Module de commande de la porte conducteur (avec volant à gauche). |
| 49 | 20 A | Alimentation de la pompe à huile de transmission (1,0L) ; Relais de chauffage de carburant (moteur Diesel). |
| 55 | 10 A | Réglage de la position des phares. |
| 56 | 5 A | Module du système de direction assistée électronique ; Module de commande du groupe motopropulseur. |
| 57 | 10 A | Logique de la pompe à huile de transmission (1,0L) ; Bobine de relais de chauffage de carburant (moteur Diesel). |
| 58 | 10 A | Caméra arrière ; Modules de surveillance des angles morts. |
| 59 | 5 A | Module ABS. |
| 60 | 5 A | Bobine de relais de chauffage de la lunette arrière ; Bobine de relais de chauffage du pare-brise côté droit/gauche. |
| 63 | 25 A | Moteur d’essuie-glace avant. |
| 64 | 30 A | Module de commande des systèmes de carrosserie – barre d’allumage/démarrage. |
| 69 | 40 A | Chauffage du pare-brise, côté gauche. |
| 70 | 40 A | Chauffage du pare-brise, côté droit. |
| 74 | 10 A | Buses de lave-glace chauffantes. |
| 75 | – | Non utilisé. |
1Équipement préparatoire du système électrique de la remorque pour l’installation du module de remorquage par le concessionnaire agréé.
| Relais | Description |
|---|---|
| Relais | Description |
| 12 | Module de commande du groupe motopropulseur. |
| 13 | Relais de démarrage. |
| 43 | Relais de prise de courant. |
| 44 | Relais du moteur d’essuie-glace avant. |
| 45 | Relais du ventilateur avant. |
| 50 | Relais d’allumage-démarrage. |
| 51 | Relais de verrouillage de la colonne de direction. |
| 52 | Relais de klaxon. |
| 53 | Relais de feu de route gauche. |
| 54 | Relais d’essuie-glace arrière. |
| 61 | Relais de chauffage de la lunette arrière ; Rétroviseurs chauffants ; Antenne de récepteur radio collectif. |
| Relais | Description |
|---|---|
| 62 | Relais du ventilateur 2 de refroidissement moteur. |
| 65 | Relais de pompe à carburant (1,0L) ; Relais de chauffage de carburant (moteur Diesel). |
| 66 | Relais de feu de croisement droit. |
| 67 | Relais d’embrayage du système de climatisation. |
| 68 | Relais du ventilateur 1 de refroidissement moteur. |
| 71 | Relais des bougies de préchauffage (Diesel). |
| 72 | Relais de chauffage du pare-brise côté droit. |
| 73 | Relais de chauffage du pare-brise côté gauche ; Buses de lave-glace chauffantes. |
| 76 | Relais de chauffage d’air supplémentaire 2. |
| 77 | Relais du ventilateur d’admission (1,0L) ; Relais de pompe à carburant électronique (Diesel DV5FD). |
| 78 | Non utilisé. |
| 79 | Relais de chauffage d’air supplémentaire 1. |
Boîte à fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| F01 | 5 A | Module de commande du système de sécurité supplémentaire. |
| F02 | 5 A | Capteur d’humidité et de température dans le véhicule. |
| F03 | 10 A | Module du système d’aide au stationnement arrière. |
| F04 | 10 A | Interrupteur d’allumage ; Bouton de démarrage ; Clé dans l’interrupteur. |
| F05 | 20 A | Relais de verrouillage centralisé (relais interne BCM) ; Relais de déverrouillage centralisé (relais interne BCM). |
| F06 | 10 A | Rétroéclairage de l’interrupteur de vitre électrique de la porte |
Ford EcoSport – schéma de la boîte à fusibles
Année de fabrication : 2020, 2021.
Les fusibles de l’allume-cigare (prises de courant) de la Ford EcoSport sont les fusibles 17 (avant), 18 (arrière) dans la boîte à fusibles du compartiment moteur.
Véhicules fabriqués à partir du 07.10.2019
VÉHICULES AVEC VOLANT À GAUCHE
Boîte à fusibles de la batterie
Cette boîte à fusibles est fixée au pôle positif de la batterie.
Boîte à fusibles dans le compartiment moteur
Cette boîte à fusibles est située dans le compartiment moteur.
Boîte à fusibles dans l’habitacle
VÉHICULES AVEC VOLANT À DROITE
Boîte à fusibles de la batterie
Cette boîte à fusibles est fixée au pôle positif de la batterie.
Boîte à fusibles dans le compartiment moteur
Cette boîte à fusibles est située dans le compartiment moteur.
Boîte à fusibles dans l’habitacle
Boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 60 A | Relais du ventilateur 2 de refroidissement moteur. |
| 2 | 50 A | Relais du ventilateur 1 de refroidissement moteur. |
| 3 | 60 A | Relais des bougies de préchauffage (Diesel). |
| 4 | 40 A | Vannes du système ABS avec système de stabilisation électronique. |
| 5 | 20 A | Relais de verrouillage de la colonne de direction. |
| 6 | 40 A | Relais du moteur du ventilateur avant. |
| 7 | 10 A | Interrupteur marche/arrêt des freins. |
| 8 | 20 A | Module de toit ouvrant. |
| 9 | 15 A | Relais d’essuie-glace arrière ; Bobine de relais d’essuie-glace avant. |
| 10 | 7,5 A | Relais d’embrayage du système de climatisation. |
| 11 | 5 A | Bobine de relais de prise de courant ; Bobine de relais de klaxon ; Bobine de relais de pompe à carburant (sauf moteur Diesel). |
| 14 | 10 A | Rétroviseurs chauffants. |
| 15 | 5 A | Capteur de pluie ; Bobine de relais d’essuie-glace arrière. |
| 16 | 10 A | Moteur d’essuie-glace arrière. |
| 17 | 20 A | Prise de courant avant/allume-cigare. |
| 18 | 20 A | Prise de courant arrière. |
| 19 | – | Non utilisé. |
| 20 | 20 A 30 A | Module de commande du groupe motopropulseur ; Module de commande du groupe motopropulseur (Diesel DV5FD). |
| 21 | 15 A | Élément chauffant de la sonde lambda ; Capteur de fonctionnement du catalyseur (1,0L) ; Valve de purge des vapeurs de carburant (1,0L) ; Électrovannes de phases de distribution variables (1,0L) ; Valve de contrôle de dosage – module de dosage de carburant (Diesel DV5FD) ; Contrôle de la valve de dérivation du refroidisseur EGR (Diesel DV5FD) ; Électrovanne de dépression (Diesel DV5FD) ; Capteur de température/débit d’air (Diesel DvNeo). |
| 22 | 10 A | Bobine de relais des bougies de préchauffage (exclusivement Diesel DvNeo) ; Module des bougies de préchauffage (exclusivement Diesel DvNeo) ; Bobine de relais du ventilateur 1 de refroidissement moteur ; Bobine de relais du ventilateur 2 de refroidissement moteur ; Bobine de relais d’embrayage du système de climatisation ; Valve du compresseur du système de climatisation à régulation variable ; Contrôle de la pompe à huile à débit variable (1,0L) ; Valve du régulateur électronique de dépression (1,0L) ; Bobine de relais du ventilateur d’admission (1,0L) ; Support de fonctionnement de la pompe à eau (1,0L) ; Module de chauffage de la transmission automatique ; Ouverture active de la grille d’admission d’air ; Module de transmission intégrale. |
| 22 | 5 A | Bobine de relais du ventilateur 1 de refroidissement moteur (Diesel DV5FD) ; Bobine de relais du ventilateur 2 de refroidissement moteur (Diesel DV5FD) ; Bobine de relais d’embrayage du système de climatisation (Diesel DV5FD) ; Bobine de relais des bougies de préchauffage (Diesel DV5FD) ; Ouverture active de la grille d’admission d’air (Diesel DV5FD) ; Bobine de relais de la pompe à carburant (Diesel DV5FD). |
| 23 | 20 A | Bobines d’allumage (1,0L) ; Module d’amplificateur tampon (exclusivement Diesel DvNeo). |
| 24 | 10 A | Contrôle de la pompe à huile à débit variable (exclusivement Diesel DvNeo) ; Thermostat chauffant électrique (exclusivement Diesel DvNeo). |
| 25 | 15 A | Alimentation du module amplificateur 1. |
| 26 | 20 A | Module de remorquage – charge de batterie.1 |
| 27 | – | Non utilisé. |
| 28 | 10 A | Klaxon, côté gauche. |
| 29 | 10 A | Klaxon, côté droit. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 30 | 15 A | Volant chauffant. |
| 31 | – | Non utilisé. |
| 32 | 30 A | Alimentation du module de commande des systèmes de carrosserie depuis la batterie. |
| 33 | 60 A | Pompe du système ABS avec système de stabilisation électronique de trajectoire. |
| 34 | 50 A | Module de remorquage.1 |
| 35 | 40 A | Relais de chauffage de la lunette arrière ; Antenne collective du récepteur radio. |
| 36 | 30 A | Relais du moteur de démarrage. |
| 37 | 40 A | Relais de chauffage d’air 1. |
| 38 | 20 A | Relais de feu de route gauche. |
| 39 | 20 A | Relais de feu de route droit. |
| 40 | 25 A | Sièges chauffants. |
| 41 | 15 A | Alimentation du module amplificateur 2. |
| 42 | 7,5 A | Relais du ventilateur d’admission (1,0L). |
| 46 | 30 A | Module de commande des portes arrière gauches ; Alimentation de l’interrupteur de vitre électrique de la porte conducteur (avec volant à gauche, ouverture/fermeture par une seule touche uniquement côté conducteur). |
| 47 | 20 A 25 A | Relais de pompe à carburant (1,0L) ; Relais de pompe à carburant électronique (Diesel DV5FD) ; Relais de pompe à carburant électronique (exclusivement Diesel DvNeo). |
| 48 | 30 A | Module de commande de la porte passager (avec volant à droite) ; Module de commande de la porte conducteur (avec volant à gauche). |
| 49 | 20 A | Alimentation de la pompe à huile de transmission (1,0L) ; Relais de chauffage de carburant (moteur Diesel). |
| 55 | 10 A | Réglage de l’orientation des phares. |
| 56 | 5 A | Module du système de direction assistée électronique ; Module de commande du groupe motopropulseur. |
| 57 | 10 A | Logique de la pompe à huile de transmission (1,0L) ; Bobine de relais de chauffage de carburant (moteur Diesel). |
| 58 | 10 A | Caméra arrière ; Modules de surveillance des angles morts. |
| 59 | 5 A | Module ABS. |
| 60 | 5 A | Bobine de relais de chauffage de la lunette arrière ; Bobine de relais de chauffage du pare-brise côté droit/gauche. |
| 63 | 25 A | Moteur d’essuie-glace avant. |
| 64 | 30 A | Module de commande des systèmes de carrosserie – barre de commutation/démarrage. |
| 69 | 40 A | Chauffage du pare-brise, côté gauche. |
| 70 | 40 A | Chauffage du pare-brise, côté droit. |
| 74 | – | Non utilisé. |
| 75 | – | Non utilisé. |
1Dispositifs préparatoires pour l’installation électrique de la remorque pour le montage du module de remorquage par le concessionnaire agréé.
| Relais | Description |
|---|---|
| Relais | Description |
| 12 | Module de commande du groupe motopropulseur. |
| 13 | Relais du moteur de démarrage. |
| 43 | Relais de prise de courant. |
| 44 | Relais du moteur d’essuie-glace avant. |
| 45 | Relais du ventilateur avant. |
| 50 | Relais d’allumage-démarrage. |
| 51 | Relais de verrouillage de la colonne de direction. |
| 52 | Relais de klaxon. |
| 53 | Relais de feu de jour gauche. |
| 54 | Relais d’essuie-glace arrière. |
| 61 | Relais de chauffage de la lunette arrière ; Rétroviseurs chauffants ; Antenne collective du récepteur radio. |
| Relais | Description |
|---|---|
| 62 | Relais du ventilateur 2 de refroidissement moteur. |
| 65 | Relais de pompe à carburant (1,0L) ; Relais de chauffage de carburant (moteur diesel). |
| 66 | Relais de feu de croisement droit. |
| 67 | Relais d’embrayage du système de climatisation. |
| 68 | Relais du ventilateur 1 de refroidissement moteur. |
| 71 | Relais des bougies de préchauffage (diesel). |
| 72 | Relais de chauffage du pare-brise côté droit. |
| 73 | Relais de chauffage du pare-brise côté gauche. |
| 76 | Relais du chauffage d’air supplémentaire 2. |
| 77 | Relais du ventilateur d’admission (1,0L) ; Relais de la pompe à carburant électronique (diesel DV5FD). |
| 78 | Non utilisé. |
| 79 | Relais du chauffage d’air supplémentaire 1. |
Boîte à fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F01 | 5 A | Module de commande du système de sécurité supplémentaire. |
| F02 | 5 A | Capteur d’humidité et de température dans le véhicule. |
| F03 | 10 A | Module du système d’aide au stationnement arrière. |
| F04 | 10 A | Interrupteur d’allumage ; Bouton de démarrage ; Clé dans l’interrupteur. |
| F05 | 20 A | Relais de verrouillage centralisé (relais interne BCM) ; Relais de déverrouillage centralisé (relais interne BCM). |
| F06 | 10 A | Éclairage de l’interrupteur de vitre électrique de la porte conducteur et passager (ouverture/fermeture par une seule touche uniquement côté conducteur) ; temporisation d’arrêt des accessoires pour l’interrupteur de vitre électrique de la porte conducteur (exclusivement ouverture/fermeture par une seule touche de la vitre côté conducteur) ; Éclairage de l’interrupteur de toit ouvrant ; temporisation d’arrêt des accessoires – module de toit ouvrant. |
| F07 | 30 A | Module de commande de la porte conducteur (avec volant à droite) ; Module de commande de la porte passager (avec volant à gauche). |
| F08 | 5 A | Non utilisé. |
| F09 | 5 A | Rétroviseur à fonction électrochrome ; Changement de vitesse ; Témoin de désactivation de l’airbag passager. |
| F10 | 10 A | Interface de diagnostic intelligente – alimentation. |
| F11 | 5 A | Véhicule avec modem intégré (exclusivement). |
| F12 | 5 A | Module de capteur d’intrusion (véhicules avec volant à droite) ; Module de capteur d’inclinaison (véhicules avec volant à droite). |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F13 | 15 A | Relais de déverrouillage de la porte conducteur (relais interne BCM) ; Relais de double verrouillage (relais interne BCM). |
| F14 | 30 A | Alimentation de l’interrupteur de vitre électrique de la porte conducteur (avec volant à droite, ouverture/fermeture par une seule touche côté conducteur) ; Module de commande des portes arrière droites. |
| F15 | 15 A | Dispositif de remorquage. |
| F16 | 15 A | Caméra avant. |
| F17 | 15 A | SYNC. Tableau de bord électronique. |
| F18 | 7,5 A | Non utilisé. |
| F19 | 7,5 A | Module de sirène d’alarme alimenté par batterie (véhicules avec volant à droite). |
| F20 | 10 A | Non utilisé. |
| F21 | 7,5 A | Module de commande de chauffage, ventilation et climatisation. |
| F22 | 7,5 A | Interface de diagnostic intelligente – logique ; Module de commande de la colonne de direction ; Tableau de bord. |
| F23 | 20 A | Module de commande du système audio ; Module de lecteur CD. |
| F24 | 20 A | Non utilisé. |
| F25 | 30 A | Moteurs de vitres électriques (vitre côté conducteur ouverte/fermée par une seule touche). |
1Dispositifs préparatoires pour l’installation électrique de la remorque pour le montage du module de remorquage par le concessionnaire agréé.
Boîte à fusibles de la batterie
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 250 A | Boîte à fusibles dans le compartiment moteur. |
| 2 | 60 A | Module du système de direction assistée électronique. |
| 3 | 100 A | Module de commande des systèmes de carrosserie. |
| 4 | 70 A | Relais du chauffage d’air 2. |
| 5 | 275 A | Moteur de démarrage. |
Ford Ecosport – schéma de la boîte à fusibles
Année de fabrication : 2022.
Véhicules avec volant à gauche
Boîte à fusibles de la batterie
Cette boîte à fusibles est montée sur le pôle positif de la batterie.
Boîte à fusibles dans le compartiment moteur
Cette boîte à fusibles est située dans le compartiment moteur.
Boîte à fusibles dans l’habitacle
Cette boîte à fusibles est située derrière la boîte à gants avant. Pour accéder à la boîte à fusibles, suivez les étapes suivantes :
- Ouvrez la boîte à gants côté passager et déclipsez les attaches.
- Retirez la boîte à gants.
Véhicules avec volant à droite
Boîte à fusibles de la batterie
Cette boîte à fusibles est montée sur le pôle positif de la batterie.
Boîte à fusibles dans le compartiment moteur
Cette boîte à fusibles est située dans le compartiment moteur.
Boîte à fusibles dans l’habitacle
Cette boîte à fusibles est située derrière la boîte à gants avant. Pour accéder à la boîte à fusibles, suivez les étapes suivantes :
- Déclipsez et retirez le couvercle en plastique.
Boîte à fusibles dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 60 A | Relais du ventilateur 2 de refroidissement moteur. |
| 2 | 50 A | Relais du ventilateur 1 de refroidissement moteur. |
| 3 | 60 A | Relais des bougies de préchauffage (Diesel). |
| 4 | 40 A | Vannes du système ABS avec système de stabilisation électronique du véhicule. |
| 5 | 20 A | Relais de verrouillage de la colonne de direction. |
| 6 | 40 A | Relais du moteur du ventilateur avant. |
| 7 | 10 A | Interrupteur marche/arrêt des freins. |
| 8 | 20 A | Module de toit ouvrant. |
| 9 | 15 A | Relais d’essuie-glace arrière ; Bobine de relais du moteur d’essuie-glace avant. |
| 10 | 7,5 A | Relais d’embrayage du système de climatisation. |
| 11 | 5 A | Bobine de relais de prise de courant ; Bobine de relais de klaxon ; Bobine de relais de pompe à carburant (sauf moteur Diesel). |
| 14 | 10 A | Rétroviseurs chauffants. |
| 15 | 5 A | Capteur de pluie ; Bobine de relais d’essuie-glace arrière. |
| 16 | 10 A | Moteur d’essuie-glace arrière. |
| 17 | 20 A | Prise de courant allume-cigare avant. |
| 18 | 20 A | Prise de courant arrière. |
| 19 | – | Non utilisé. |
| 20 | 20 A 30 A | Module de commande du groupe motopropulseur ; Module de commande du groupe motopropulseur (Diesel DV5FD). |
| 21 | 15 A | Élément chauffant de la sonde lambda ; Capteur de fonction du catalyseur (1,0L) ; Valve de purge des vapeurs de carburant (1,0L) ; Électrovannes de phases de distribution variables (1,0L) ; Valve de contrôle de dosage – module de dosage de carburant (Diesel DV5FD) ; Contrôle de la valve de dérivation du refroidisseur EGR (Diesel DV5FD) ; Électrovanne de dépression (Diesel DV5FD). |
| 22 | 10 A | Bobine de relais du ventilateur 1 de refroidissement moteur ; Bobine de relais du ventilateur 2 de refroidissement moteur ; Bobine de relais d’embrayage du système de climatisation ; Valve du compresseur du système de climatisation à régulation variable ; Contrôle de la pompe à huile à débit variable (1,0L) ; Valve du régulateur électronique de dépression (1,0L) ; Bobine de relais du ventilateur d’admission (1,0L) ; Maintien du fonctionnement de la pompe à eau (1,0L) ; Module de chauffage de la transmission automatique ; Ouverture active de la grille d’admission d’air ; Module de transmission intégrale. |
| 22 | 5 A | Bobine de relais du ventilateur 1 de refroidissement moteur (Diesel DV5FD) ; Bobine de relais du ventilateur 2 de refroidissement moteur (Diesel DV5FD) ; Bobine de relais d’embrayage du système de climatisation (Diesel DV5FD) ; Bobine de relais des bougies de préchauffage (Diesel DV5FD) ; Ouverture active de la grille d’admission d’air (Diesel DV5FD) ; Bobine de relais de la pompe à carburant (Diesel DV5FD). |
| 23 | 20 A | Bobines d’allumage (1,0L). |
| 24 | 10 A | Non utilisé. |
| 25 | 15 A | Alimentation du module amplificateur 1. |
| 26 | 20 A | Module de remorquage – charge de batterie.1 |
| 27 | – | Non utilisé. |
| 28 | 10 A | Klaxon, côté gauche. |
| 29 | 10 A | Klaxon, côté droit. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 30 | 15 A | Volant chauffant. |
| 31 | – | Non utilisé. |
| 32 | 30 A | Alimentation de la batterie du module de commande des systèmes de carrosserie. |
| 33 | 60 A | Pompe du système ABS avec système de stabilisation électronique du véhicule. |
| 34 | 50 A | Module de remorquage.1 |
| 35 | 40 A | Relais de dégivrage de la lunette arrière ; Antenne collective du récepteur radio. |
| 36 | 30 A | Relais du démarreur. |
| 37 | 40 A | Relais de chauffage d’air auxiliaire 1. |
| 38 | 20 A | Relais de feu de croisement gauche. |
| 39 | 20 A | Relais de feu de croisement droit. |
| 40 | 25 A | Sièges chauffants. |
| 41 | 15 A | Alimentation du module amplificateur 2. |
| 42 | 7,5 A | Relais du ventilateur d’admission (1,0L). |
| 46 | 30 A | Module de commande de la porte arrière gauche ; Alimentation de l’interrupteur électrique de la vitre de la porte conducteur (avec volant à gauche, ouverture/fermeture à une touche uniquement côté conducteur). |
| 47 | 20 A 25 A | Relais de pompe à carburant (1,0L) ; Relais de pompe à carburant électronique (Diesel DV5FD). |
| 48 | 30 A | Module de commande de la porte passager (avec volant à droite) ; Module de commande de la porte conducteur (avec volant à gauche). |
| 49 | 20 A | Alimentation de la pompe à huile de transmission (1,0L) ; Relais de chauffage de carburant (moteur diesel). |
| 55 | 10 A | Réglage de la position des phares. |
| 56 | 5 A | Module du système d’assistance à la direction électronique ; Module de commande du groupe motopropulseur. |
| 57 | 10 A | Logique de la pompe à huile de transmission (1,0L) ; Bobine du relais de chauffage de carburant (moteur diesel). |
| 58 | 10 A | Caméra arrière ; Modules de surveillance des angles morts. |
| 59 | 5 A | Module ABS. |
| 60 | 5 A | Bobine du relais de dégivrage de la lunette arrière ; Bobine du relais de dégivrage du pare-brise droit/gauche. |
| 63 | 25 A | Moteur d’essuie-glace avant. |
| 64 | 30 A | Module de commande des systèmes de carrosserie – barre de commutation/démarrage. |
| 69 | 40 A | Chauffage du pare-brise, côté gauche. |
| 70 | 40 A | Chauffage du pare-brise, côté droit. |
| 74 | – | Non utilisé. |
| 75 | – | Non utilisé. |
1Équipement de préparation pour l’installation électrique de la remorque pour l’installation du module de remorquage par un concessionnaire agréé.
| Relais | Description |
|---|---|
| Relais | Description |
| 12 | Module de commande du groupe motopropulseur. |
| 13 | Relais du démarreur. |
| 43 | Relais de la prise de courant. |
| 44 | Relais du moteur d’essuie-glace avant. |
| 45 | Relais du ventilateur avant. |
| 50 | Relais d’allumage-démarrage. |
| 51 | Relais de verrouillage de la colonne de direction. |
| 52 | Relais du klaxon. |
| 53 | Relais du feu de croisement gauche. |
| 54 | Relais de l’essuie-glace arrière. |
| 61 | Relais de dégivrage de la lunette arrière ; Rétroviseurs chauffants ; Antenne collective du récepteur radio. |
| Relais | Description |
|---|---|
| 62 | Relais du ventilateur de refroidissement moteur 2. |
| 65 | Relais de pompe à carburant (1,0L) ; Relais de chauffage de carburant (moteur diesel). |
| 66 | Relais du phare de croisement droit. |
| 67 | Relais d’embrayage du système de climatisation. |
| 68 | Relais du ventilateur de refroidissement moteur 1. |
| 71 | Relais des bougies de préchauffage (Diesel). |
| 72 | Relais de chauffage du pare-brise droit. |
| 73 | Relais de chauffage du pare-brise gauche. |
| 76 | Relais de chauffage d’air auxiliaire 2. |
| 77 | Relais du ventilateur d’extraction (1,0L) ; Relais de pompe à carburant électronique (Diesel DV5FD). |
| 78 | Non utilisé. |
| 79 | Relais de chauffage d’air auxiliaire 1. |
Boîte à fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F01 | 5 A | Module de commande du système de sécurité supplémentaire. |
| F02 | 5 A | Capteur d’humidité et de température dans le véhicule. |
| F03 | 10 A | Module du système d’aide au stationnement arrière. |
| F04 | 10 A | Interrupteur d’allumage ; Bouton de démarrage ; Clé dans l’interrupteur. |
| F05 | 20 A | Relais de verrouillage centralisé (relais interne BCM) ; Relais de déverrouillage centralisé (relais interne BCM). |
| F06 | 10 A | Éclairage de l’interrupteur électrique de la vitre de la porte conducteur et passager (ouverture/fermeture à une touche uniquement côté conducteur) ; temporisation d’arrêt des accessoires pour l’interrupteur électrique de la vitre de la porte conducteur (ouverture/fermeture à une touche uniquement côté conducteur) ; Éclairage de l’interrupteur de toit ouvrant ; temporisation d’arrêt des accessoires – module de toit ouvrant. |
| F07 | 30 A | Module de commande de la porte conducteur (avec volant à droite) ; Module de commande de la porte passager (avec volant à gauche). |
| F08 | 5 A | Non utilisé. |
| F09 | Rétroviseur électrochrome ; Changement de vitesse ; Témoin de désactivation de l’airbag passager. | |
| F10 | 10 A | Interface de diagnostic intelligente – alimentation. |
| F11 | 5 A | Véhicule avec modem intégré (uniquement). |
| F12 | 5 A | Module de capteur d’intrusion (véhicules avec volant à droite) ; Module de capteur d’inclinaison (véhicules avec volant à droite). |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F13 | 15 A | Relais de déverrouillage de la porte conducteur (relais interne BCM). Relais de double verrouillage (relais interne BCM). |
| F14 | 30 A | Alimentation de l’interrupteur électrique de la vitre de la porte conducteur (avec volant à droite, ouverture/fermeture à une touche côté conducteur) ; Module de commande de la porte arrière droite. |
| F15 | 15 A | Dispositif de remorquage. |
| F16 | 15 A | Caméra avant. |
| F17 | 15 A | SYNC ; Panneau électronique. |
| F18 | 7,5 A | Non utilisé. |
| F19 | 7,5 A | Module de sirène d’alarme alimenté par batterie (véhicules avec volant à droite). |
| F20 | 10 A | Non utilisé. |
| F21 | 7,5 A | Module de commande de chauffage, ventilation et climatisation. |
| F22 | 7,5 A | Interface de diagnostic intelligente – logique ; Module de commande de la colonne de direction. Ensemble d’indicateurs. |
| F23 | 20 A | Module de commande du système audio ; Module de lecteur CD. |
| F24 | 20 A | Non utilisé. |
| F25 | 30 A | Moteurs de vitres électriques (vitre côté conducteur ouverte/fermée à une touche). |
1Équipement de préparation pour l’installation électrique de la remorque pour l’installation du module de remorquage par un concessionnaire agréé.
Boîte à fusibles de la batterie
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 250 A | Boîte à fusibles dans le compartiment moteur. |
| 2 | 60 A | Module du système d’assistance à la direction électronique. |
| 3 | Module de commande des systèmes de carrosserie. | |
| 4 | 70 A | Relais de chauffage d’air auxiliaire 2. |
| 5 | 275 A | Moteur de démarrage. |
À propos du Ford EcoSport (2013-2022)
Le Ford EcoSport, produit de 2013 à 2022, est un SUV compact qui offre une combinaison de style, de confort et de praticité. Ce modèle est connu pour sa garde au sol élevée et ses dimensions compactes, ce qui le rend idéal pour les environnements urbains et les terrains légers. Le Ford EcoSport est disponible avec différentes motorisations, y compris des moteurs essence et diesel, certaines versions offrant également une transmission intégrale. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et les technologies modernes, y compris un écran tactile et des systèmes de connectivité avancés.
Schéma de la boîte à fusibles du Ford EcoSport
Cette page présente le schéma de la boîte à fusibles du Ford EcoSport, essentiel pour l’identification et le remplacement des fusibles. Dans ce modèle, les boîtes à fusibles sont généralement situées dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important de connaître son agencement et ses fonctions.
