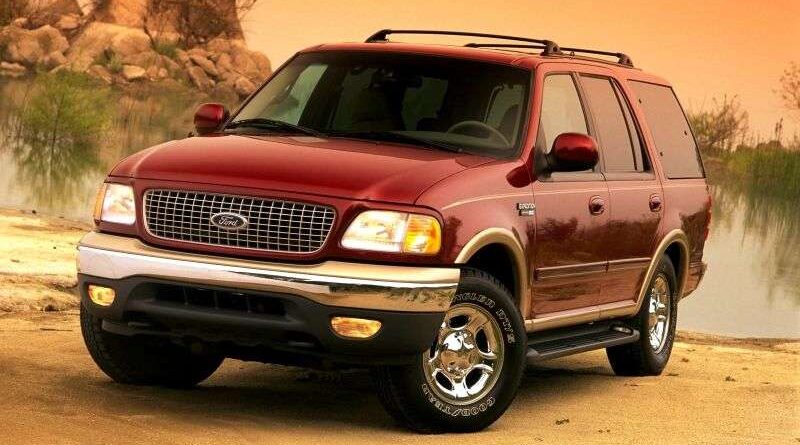

Ford Expedition UN93 (1997-2002) – boîte à fusibles
Schéma des fusibles et relais – Ford Expedition UN93
Concerne les véhicules fabriqués entre :
1997, 1998, 1999, 2000, 2001, 2002.
Schéma de la boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé sous et à gauche du volant, près de la pédale de frein. Tirez le couvercle du panneau vers l’extérieur pour accéder aux fusibles. Utilisez l’outil de retrait de fusibles, situé sur le couvercle du panneau de fusibles, pour retirer un fusible.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 25 | Audio |
| 2 | 5 | Ordinateur de bord, |
| Contrôle électronique automatique de la température (EATC), | ||
| Module de commande du moteur (PCM), | ||
| Groupe | ||
| 3 | 20 | Allume-cigare, |
| Connecteur du scanner OBD-II | ||
| 4 | 7,5 | Module d’accès à distance, |
| Rétroviseurs, | ||
| Fonctions de mémoire (sièges et pédales) | ||
| 5 | 15 | Module de contrôle de vitesse, |
| Feu de recul, | ||
| Module EVO, | ||
| Interrupteur de mode de climatisation (relais de ventilateur avant), | ||
| Relais des feux de jour, | ||
| Système de détection de recul, | ||
| Verrouillage automatique, | ||
| Rétroviseur E/C | ||
| 6 | 5 | Groupe, |
| Ordinateur de bord, | ||
| Boussole | ||
| Électroaimant de verrouillage de la transmission de frein, | ||
| Module de suspension pneumatique, | ||
| Module GEM, | ||
| Capteur de rotation EVO, | ||
| Rétroviseur chauffant, | ||
| Dégivreur de lunette arrière, | ||
| Système de détection de recul | ||
| 7 | 5 | Relais de ventilateur A/C (via le fusible 22) |
| 8 | 5 | Radio, |
| Module d’accès à distance, | ||
| Module GEM | ||
| 9 | – | Non utilisé |
| 10 | – | Non utilisé |
| 11 | 30 | Relais de pompe d’essuie-glace avant, |
| Relais de fonctionnement/stationnement des essuie-glaces, | ||
| Relais d’essuie-glace Hi/LO, | ||
| Moteur d’essuie-glace de pare-brise, | ||
| Relais de pompe d’essuie-glace arrière | ||
| 12 | 15 | Interrupteur de suspension pneumatique |
| 13 | 20 | Interrupteur de feu stop (ampoules), |
| Clignotants/danger, | ||
| Module de contrôle de vitesse | ||
| 14 | 15 | Essuie-glace arrière, |
| Feux de tableau de bord, |
| Numéro | Ampères [A] | Description |
|---|---|---|
| Relais d’économie de batterie, | ||
| Relais d’éclairage intérieur, | ||
| Relais de temporisation des accessoires (vitres électriques, toit ouvrant, vitres à ouverture) | ||
| 15 | 5 | Interrupteur de feux de freinage, (régulateur de vitesse, verrouillage de la transmission de frein, ABS, entrées du module PCM, module de suspension pneumatique, verrouillage automatique), |
| Module GEM | ||
| 16 | 20 | Phares (feux de route), |
| Tableau de bord (indicateur de feux de route) | ||
| 17 | 10 | Rétroviseurs chauffants |
| Indicateur de l’interrupteur du réseau chauffant | ||
| 18 | 5 | Éclairage des instruments (alimentation du gradateur) |
| 19 | – | Non utilisé |
| 20 | 5 | Audio, |
| Module de suspension pneumatique, | ||
| Module GEM, | ||
| Module de mémoire | ||
| 21 | 15 | Relais de démarreur, |
| Fusible 20, | ||
| Interrupteur de plage de transmission | ||
| 22 | 10 | Module d’airbag, |
| Interrupteur de mode de climatisation (relais de ventilateur), | ||
| EATC, | ||
| Relais de ventilateur EATC, | ||
| Fusible d’alimentation 7 | ||
| 23 | 10 | Climatisation auxiliaire, |
| Sièges chauffants, | ||
| Charge de la batterie de la remorque, | ||
| Clignotants/danger, | ||
| Relais d’embrayage 4×4, | ||
| Console suspendue, | ||
| Rétroviseur E/C, | ||
| Module du système de freinage antiblocage à 4 roues (4WABS) | ||
| 24 | – | Non utilisé |
| 25 | – | Non utilisé |
| 26 | 10 | Phare droit à feux de croisement |
| 27 | 5 | Relais de feux de brouillard et indicateur de feux de brouillard |
| 28 | 10 | Phare gauche à feux de croisement |
| 29 | 5 | Module d’éclairage automatique, |
| Interrupteur de contrôle de surcharge de transmission | ||
| 30 | 30 | Transpondeur passif antivol, tableau de bord, bobines d’allumage, relais du module de commande du groupe motopropulseur |
| 31 | 10 | Panneau de commande arrière intégré (audio), |
| Lecteur CD | ||
| Relais 1 | – | Relais d’éclairage intérieur |
| Relais 2 | – | Relais d’économie de batterie |
| Relais 3 | – | Relais de dégivrage de lunette arrière |
| Relais 4 | – | Relais de vitre à impulsion |
| Relais 5 | – | Relais de temporisation ACC |
Boîte à fusibles dans le compartiment moteur
La boîte à fusibles de distribution d’énergie est située dans le compartiment moteur. La boîte à fusibles contient des fusibles à courant élevé qui protègent les principaux systèmes électriques du véhicule contre les surcharges.
Schéma (version 1)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 20 | Feux de détresse et feux arrière de remorque |
| 2 | 10 | Moniteur de diagnostic d’airbag |
| 3 | 30 | Verrouillage de l’alimentation |
| 4 | 15 | Suspension pneumatique |
| 5 | 20 | Klaxon |
| 6 | 30 | Fusibles n° 3 et n° 5 dans la boîte à fusibles du compartiment moteur |
| 7 | 15 | Feux de position et feux arrière |
| 8 | 30 | Phares |
| 9 | 15 | Feux de brouillard et DRL |
| 10 | 25 | Point d’alimentation du panneau d’instruments auxiliaire (I/P) |
| 11 | 25 | Point d’alimentation auxiliaire de la console |
| 12 | 10 | Essuie-glace arrière |
| 13 | 30 | Ventilateur auxiliaire |
| 14 | 60 | Système de freinage antiblocage à quatre roues (4WABS) |
| 15 | 50 | Compresseur de suspension pneumatique |
| 16 | 40 | Charge de la batterie de la remorque, fusible n° 2 dans la boîte à fusibles du compartiment moteur, fusible n° 4 dans la boîte à fusibles du compartiment moteur |
| 17 | 30 | Moteur et embrayage de transmission à quatre roues motrices (4WD) |
| 18 | 30 | Chauffage du siège conducteur |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 19 | 20 | Pompe à carburant |
| 20 | 50 | Allumage dans la boîte à fusibles alimentée en courant |
| 21 | 50 | Allumage dans la boîte à fusibles alimentée en courant |
| 22 | 50 | Alimentation de la batterie de la boîte à fusibles |
| 23 | 40 | Ventilateur avant |
| 24 | 30 | Puissance du module de commande du groupe motopropulseur |
| 25 | 30 CB | Fenêtres |
| 26 | – | Inutilisé |
| 27 | 40 | Éclairage chauffant et rétroviseurs |
| 28 | 30 | Frein électrique de remorque |
| 29 | 30 | Ventilateur hybride, toit ouvrant, vitres à battant |
| 1 | – | Inutilisé |
| 2 | – | Diode PCM |
| 1 | – | Essuie-glaces de pare-brise à haute/basse vitesse |
| 2 | – | Essuie-glaces de pare-brise en fonctionnement/stationnement |
| 3 | – | Relais de pompe d’essuie-glace avant |
| 4 | – | Relais de pompe à carburant |
| 5 | – | Relais de klaxon |
| 6 | – | Relais de puissance PCM |
Schéma (version 2)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 20 | Point d’alimentation |
| 2 | 30 | Module de commande du groupe motopropulseur |
| 3 | 30 | Phares/Feux automatiques |
| 4 | 20 | Point d’alimentation de la console |
| 5 | 20 | Feux de recul/Feux de stationnement de remorque |
| 6 | 15 | Feux de position/feux automatiques, alimente le fusible d’habitacle 18 |
| 7 | 20 | Klaxon |
| 8 | 30 | Verrouillage électrique des portes |
| 9 | 15 | Feux de jour (DRL), feux de brouillard |
| 10 | 20 | Pompe à carburant |
| 11 | 20 | Champ d’alternateur |
| 12 | 10 | Essuie-glaces arrière |
| 13 | 15 | Embrayage de climatisation |
| 14 | – | Non utilisé |
| 15 | 10 | Feux de route |
| 16 | – | Non utilisé |
| 17 | 10 | Vitres électriques |
| 18 | 15 | Module de commande du groupe motopropulseur, injecteurs de carburant, pompe à carburant, capteur de débit massique d’air |
| 19 | 10 | Feux de freinage de remorque et clignotant droit |
| 20 | 10 | Feux de freinage de remorque et clignotant gauche |
| 21 | – | Non utilisé |
| 22 | – | Non utilisé |
| 23 | 15 | Capteurs HEGO, purge du réservoir, transmission automatique, capteur CMS |
| 24 | – | Non utilisé |
| 101 | 30 | Charge de la batterie de la remorque |
| 102 | 50 | Module de freinage antiblocage à quatre roues |
| 103 | 50 | Alimentation de la batterie du bloc de jonction |
| 104 | 30 | Moteur et embrayage de transmission 4×4 |
| 105 | 40 | Ventilateur avant de climatisation |
| 106 | – | Non utilisé |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 107 | – | Non utilisé |
| 108 | 30 | Frein électrique de remorque |
| 109 | 50 | Compresseur de suspension pneumatique |
| 110 | 30 | Sièges chauffants |
| 111 | 40 | Alimentation de la batterie de l’interrupteur d’allumage (circuit de démarrage) |
| 112 | 30 | Siège conducteur, pédales réglables, module de mémoire |
| 113 | 40 | Alimentation de la batterie de l’interrupteur d’allumage (circuits de démarrage et d’accessoires) |
| 114 | 30 | Ventilateur auxiliaire pour la climatisation |
| 115 | – | Non utilisé |
| 116 | 40 | Dégivreur de lunette arrière, rétroviseurs chauffants |
| 117 | – | Non utilisé |
| 118 | – | Non utilisé |
| 201 | – | Relais de feu de position de remorque |
| 202 | – | Relais de fonctionnement/stationnement de l’essuie-glace avant |
| 203 | – | Relais de feu de recul de remorque |
| 204 | – | Relais d’embrayage de climatisation |
| 205 | – | Essuie-glace arrière vers le bas |
| 206 | – | Relais de feux de brouillard |
| 207 | – | Relais de pompe d’essuie-glace avant |
| 208 | – | Relais de pompe d’essuie-glace arrière |
| 209 | – | Essuie-glace arrière vers le haut |
| 301 | – | Relais de pompe à carburant |
| 302 | – | Relais de charge de la batterie de la remorque |
| 303 | – | Relais d’essuie-glaces |
| 304 | – | Relais du module de commande du groupe motopropulseur |
| 401 | – | Non utilisé |
| 501 | – | Diode du module de commande du groupe motopropulseur |
| 502 | – | Diode d’embrayage de climatisation |
| 503 | – | Non utilisé |
| 601 | 30 | Accessoires temporisés (commande de vitres, vitres basculantes, toit ouvrant) |
| 602 | – | Non utilisé |
Fusibles de batterie principale (mégafusibles)
Les fusibles de batterie principale sont situés dans le compartiment moteur, près de la batterie. Ford recommande que les mégafusibles soient entretenus par un technicien de service qualifié.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 175 | Boîte à fusibles mégafusible |
| 2 | 175 | Mégafusible d’alternateur |
| 3 | 20 | Minifusible de champ d’alternateur |

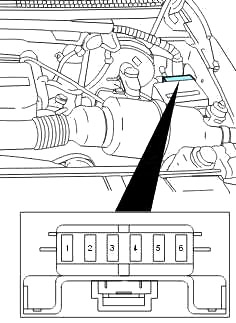

Mini boîte à fusibles du moteur
Les minifusibles du moteur sont situés côté conducteur dans le compartiment moteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 5 | Module de commande du groupe motopropulseur (PCM) |
| 2 | 20 | Feux de freinage/feux arrière de remorque |
| 3 | 10 | Panneau de commande audio arrière intégré (RICP), changeur de CD, radio |
| 4 | 10 | Éclairage des portes |
| 5 | 20 | Amplificateur, amplificateur de subwoofer |
| 6 | – | Non utilisé |
À propos du Ford Expedition UN93 (1997-2002)
Le Ford Expedition UN93, produit de 1997 à 2002, est un grand SUV caractérisé par un design robuste et un intérieur spacieux. Ce modèle a été conçu pour offrir confort et performance pour les voyages en famille et les terrains plus exigeants. L’Expedition UN93 proposait diverses options de moteurs, y compris les populaires moteurs V8 de 4,6 litres et 5,4 litres, qui assuraient une puissance suffisante pour les charges lourdes et le remorquage. Grâce à sa taille et à ses performances, il est devenu populaire auprès des conducteurs recherchant un véhicule fiable avec une grande capacité et une polyvalence.
Schéma de la boîte à fusibles du Ford Expedition UN93
Cette page présente le schéma de la boîte à fusibles du Ford Expedition UN93, essentiel pour l’identification et le remplacement des fusibles. Dans ce modèle, les boîtes à fusibles sont généralement situées sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusible, leur valeur en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître son contenu et de l’entretenir correctement.
