Éclairage du tableau de bord, feu de position/H chaud
14
20
Vitres électriques, segment lombaire
30
1991-1992 : Vitres électriques, lombaire
15
20
Module RABS
16
15
Amplificateur radio de qualité supérieure
17
20
Témoin du tableau de bord, quatre roues motrices
15
Commande de transmission électrique, témoins, relais de niveau d’huile bas, kit de clignotants
18
10
Chauffage HEGO
15
Indicateur de transmission, avertissement de niveau de carburant bas, avertissement de ceinture de sécurité, circuit de carburateur : indicateur d’avertissement

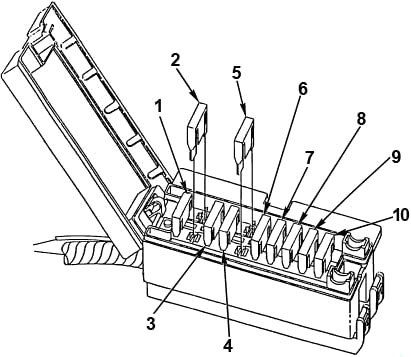

Schéma de la boîte à fusibles du compartiment moteur
Numéro
Ampères [A]
Description
1
60
Démarrage
2
40
Glissement électrique
3
30
Relais EWG
4
50
Alternateur
5
40
Lave-glace/essuie-glace/dégivrage arrière
6
30
Serrures de porte électriques
7
40
Boîte à fusibles
8
60
Alternateur
9
40
Phares
10
30
Relais de carburant
Schéma des fusibles et relais – Ford Ranger
Concerne les véhicules fabriqués entre :
1993, 1994, 1995, 1996, 1997.

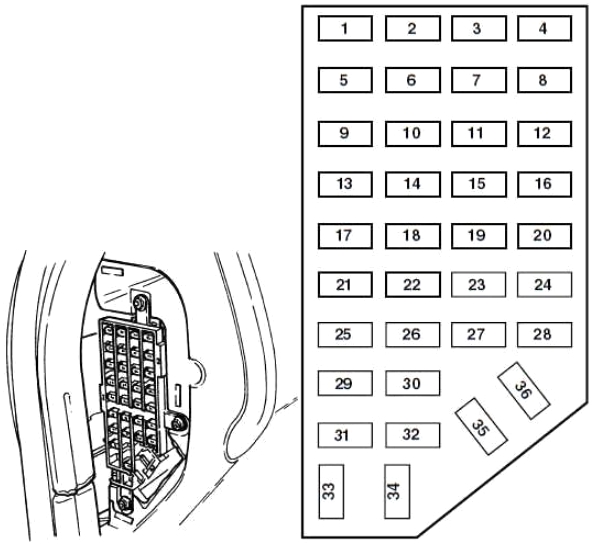

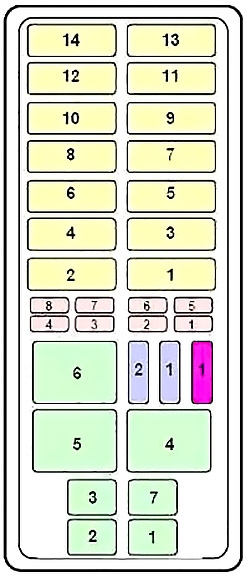

Schéma de la boîte à fusibles de l’habitacle
Le panneau de fusibles est situé sur le côté gauche du tableau de bord.
Numéro
Ampérage [A]
Description
Numéro
Ampérage [A]
Description
1
7,5
Alimentation des rétroviseurs
2
—
Non utilisé
3
15
Éclairage de position
4
10
Phare gauche
5
10
Convertisseur d’interface de données (DLC)
6
7,5
Système d’airbag, relais de ventilateur, EATC
7
7,5
Commandes d’éclairage
8
10
Phare droit, relais de feux de brouillard, DRL
9
10
Système anti-blocage
10
7,5
Régulateur de vitesse, module électronique général (GEM), système de climatisation, verrouillage de frein
11
7,5
Tableau de bord, témoins d’avertissement
12
10
Système de lave-glace, vitres électriques
13
15
Système PCM, feux de freinage, AWD, système anti-blocage, régulateur de vitesse
14
20
Système anti-blocage
10
Système anti-blocage
15
7,5
Airbag, alternateur
16
30
Essuie-glace avant
17
25
Allume-cigare
Numéro
Ampérage [A]
Description
15
Allume-cigare
18
15
Système de climatisation
19
25
Système PCM, bobine d’allumage
20
7,5
Sécurité antivol, module électronique général (GEM), radio
21
15
Feux de détresse
22
10
Clignotants
23
—
Non utilisé
24
10
Moteur de démarrage, sécurité antivol
25
7,5
Odomètre, module électronique général (GEM)
26
10
4R44E/4R55E/4R70W/5R55E Overdrive, système DRL, feux de recul
27
10
Lumière sous le capot, lumières de carte, lumière de boîte à gants, plafonnier, lumières de courtoisie, système 4×4
28
7,5
Module électronique général (GEM)
29
10
Système audio
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
15
Phares, module de feux de jour (DRL), tableau de bord
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
Schéma de la boîte à fusibles du compartiment moteur
Numéro
Ampérage [A]
Description
Numéro
Ampérage [A]
Description
Maxi fusibles (jaunes sur le schéma)
1
—
Non utilisé
2
30
Puissance PCM
3
20
Système d’alimentation, système antivol
4
20
Phares
5
30
Système ABS
6
30
Système ABS
7
—
Non utilisé
8
20
Éclairage de position
9
40
Moteur de ventilateur
10
20
Serrures électriques, vitres électriques, siège électrique
Les fusibles de l’allume-cigare (prises de courant) du Ford Ranger sont les fusibles n° 17 (allume-cigare) et n° 22 (prise de courant auxiliaire) du panneau de fusibles du tableau de bord.
Panneau de fusibles de l’habitacle
Le panneau de fusibles est situé sur le côté gauche du tableau de bord, face à la porte du conducteur. Tirez le couvercle du panneau vers l’extérieur pour accéder aux fusibles.
Numéro
Ampères [A]
Description
Numéro
Ampères [A]
Description
1
7,5
Interrupteur d’alimentation du rétroviseur
2
7,5
Relais du moteur de ventilateur, module PAD, moniteur de diagnostic d’airbag
3
7,5
Connecteur de remorquage gauche avec arrêt/virage
4
10
Phare gauche
5
10
1998-1999 : Connecteur de liaison de données (DLC)
6
15
2000 : Overdrive, feux de recul, DRL, 4×4
7
7,5
Connecteur de remorquage droit avec arrêt/virage
8
10
Phare droit, relais de feux de brouillard
9
7,5
Interrupteur de position de la pédale de frein
10
7,5
Unité de servomécanisme/amplificateur de régulateur de vitesse, module électronique général (GEM), actionneur de verrouillage de transmission, actionneur de porte de mélange, unité de chauffage de climatisation, clignotants
11
7,5
Groupe d’instruments, feux de jour (DRL), résistance RABS
12
—
Non utilisé
13
20
Interrupteur de position de la pédale de frein
14
20
Module du système de freinage antiblocage arrière (RABS)
10
Module du système de freinage antiblocage à 4 roues (4WABS), relais principal 4WABS
15
7,5
Témoin d’airbag, témoin d’alternateur, groupe d’instruments
16
30
Moteur d’essuie-glace, relais d’essuie-glace Hi-Lo, relais de fonctionnement d’essuie-glace/relais de stationnement
17
25
Allume-cigare, connecteur de liaison de données (DLC ; 2000)
18
15
Relais de déverrouillage du conducteur, relais de déverrouillage général, relais de verrouillage général
Numéro
Ampères [A]
Description
19
25
Diode d’alimentation PCM, démarrage, PATS
20
7,5
Module RAP, module électronique général (GEM), radio
21
15
Clignotants (danger)
22
20
Prise de courant auxiliaire
23
—
Non utilisé
24
7,5
Interrupteur de position de la pédale d’embrayage (CPP), relais d’interruption de démarreur, protection antivol
25
7,5
1998-1999 : Module électronique général (GEM), tableau de bord
26
10
Relais d’économie de batterie, relais de transmission électronique, relais de lampe intérieure, relais d’alimentation de fenêtre, module de commande de transmission électronique, lampe de plafonnier/carte, GEM, groupe de clignotants (2000)
27
15
1998-1999 : Interrupteur électrique, feux de recul, feux de jour (DRL), interrupteur de commande de transmission, verrouillage d’impulsion de moyeu à système vide
28
7,5
Module électronique général (GEM), radio
29
15
Radio
30
10
1999-2000 : Connecteur de test RABS
15
1998 : Relais de feux de stationnement/remorque
31
—
Non utilisé
32
—
Non utilisé
33
15
Phares, module de feux de jour (DRL), groupe de clignotants
34
—
Non utilisé
35
15
1999 : Relais de feux de stationnement/remorque
10
1998 : Connecteur de test RABS
36
—
Non utilisé

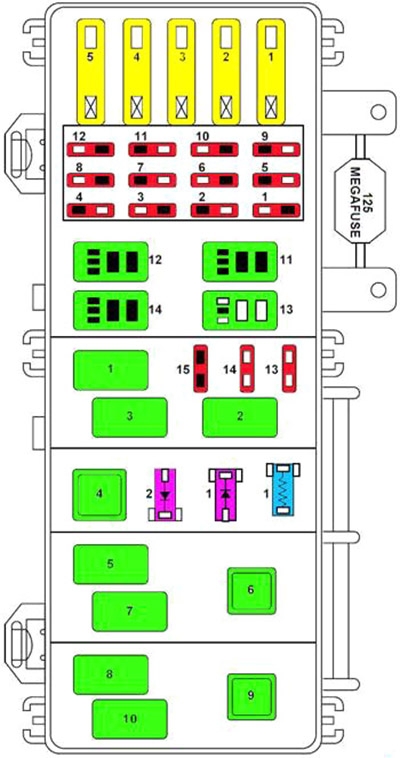

Panneau de fusibles du compartiment moteur
Le panneau de distribution d’alimentation est situé dans le compartiment moteur près de la batterie.
Module du système de freinage antiblocage à 4 roues (4WABS)
4
20
Alimentation de la fenêtre
5
50
Interrupteur d’allumage, relais du moteur de démarrage
Fusible Mini (rouge sur le schéma)
1
10
Relais de climatisation
2
20
Point d’alimentation auxiliaire
3
20
Relais de transmission électronique et module de commande de transmission électronique
4
20
2000 : Feux de brouillard et feux de jour
15
1998-1999 : Feux de brouillard et feux de jour
5
15
2000 : Feux de remorquage
10
1998 : Moniteur de diagnostic d’airbag
6
10
Module de commande du système de transmission
7
30
Module du système de freinage antiblocage à 4 roues (4WABS)
8
30
Relais PCM
9
20
Relais de pompe à carburant et module RAP
10
15
Relais de klaxon
11
15
Relais de feux de stationnement et interrupteur principal des feux
12
30
Interrupteur des feux Mam et interrupteur multifonction
13
15
Capteur d’oxygène chauffé, régulateur de vide EGR, électroaimant EVR, capteur de position d’arbre à cames (CMP), électroaimant de purge de réservoir
Numéro
Ampères [A]
Description
14
30
Régulateur de tension de l’alternateur
15
—
Non utilisé
Relais
1
Relais de stationnement d’essuie-glace
2
Relais de climatisation
3
Relais d’essuie-glace
4
Relais de puissance PCM
5
Relais de pompe à carburant
6
Relais de démarreur
7
Relais de klaxon
8
1999-2000 : Relais de commande des feux de brouillard
1998 : Relais de pompe de lave-glace
9
Relais du moteur de ventilateur
10
1999-2000 : Relais d’isolation des feux de brouillard
1998 : Relais de feux de brouillard
11
Non utilisé
12
Non utilisé
13
Relais de feux de stationnement/remorque
14
Relais de pompe de lave-glace
Résistance
1
Résistance RABS
Diode
1
Diode RABS
2
Diode de commande électronique du moteur
Schéma des fusibles et relais – Ford Ranger
Concerne les véhicules fabriqués entre :
2001, 2002, 2003.
Fusible dans l’habitacle
Le panneau de fusibles est situé sur le côté gauche du tableau de bord, face à la porte du conducteur. Tirez le couvercle du panneau vers l’extérieur pour accéder aux fusibles.
Numéro
Ampères [A]
Description
Numéro
Ampères [A]
Description
1
5
Interrupteur d’alimentation du rétroviseur
2
10
Feux de jour (DRL), feux de détresse, transmission, interrupteur de désactivation de l’airbag passager, relais du moteur de ventilateur
3
7,5
2001-2002 : Connecteur de remorquage droit avec arrêt/virage
2003 : Connecteur de remorquage gauche avec fonction arrêt/virage
4
—
Non utilisé
5
15
Module de commande 4×4
6
2
2002-2003 : Interrupteur de pression de frein
7
7,5
2001-2002 : Connecteur de remorquage gauche/marche arrière
2003 : Connecteur de remorquage droit avec arrêt/virage
8
—
Non utilisé
9
7,5
Interrupteur de position de la pédale de frein
10
7,5
Groupe de servomécanisme/assistance de direction de vitesse, module électronique général (GEM), actionneur de verrouillage de transmission, clignotants, 4×4
11
7,5
Tableau de bord, 4×4, interrupteur principal des feux, module de sécurité central du camion (TCSM), GEM
12
—
Non utilisé
13
20
Interrupteur de position de la pédale de frein
14
10
Module de commande ABS
15
—
Non utilisé
16
30
Moteur d’essuie-glace avant, relais d’essuie-glace, relais de fonctionnement d’essuie-glace/relais de stationnement
Numéro
Ampères [A]
Description
17
20
Allume-cigare, connecteur de liaison de données (DLC)
18
—
Non utilisé
19
25
Module de commande moteur (PCM) Diode de puissance, allumage, PATS
20
7,5
Module électronique général (GEM), radio
21
15
Clignotants (feux de détresse)
22
20
Prise de courant auxiliaire
23
—
Non utilisé
24
7,5
Interrupteur de position de la pédale d’embrayage (CPP), relais d’interruption de démarreur
25
—
Non utilisé
26
10
Relais d’économie de batterie, boîte à fusibles de relais auxiliaire, unité de commande centrale (RCM), module électrique général (GEM), groupe de clignotants
27
—
Non utilisé
28
7,5
Module électronique général (GEM), radio
29
20
Radio
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
15
Phares, module de feux de jour (DRL), groupe de clignotants
34
—
Non utilisé
35
15
Relais de klaxon, si non équipé d’une unité de sécurité centrale de camion
36
—
Non utilisé

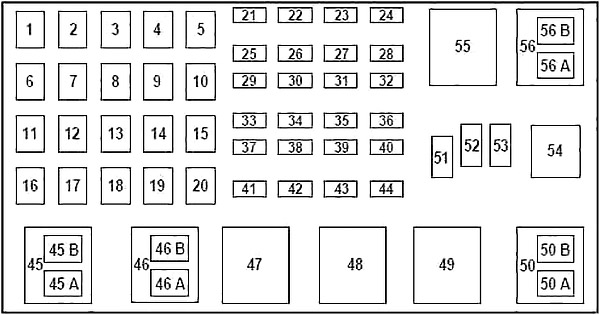

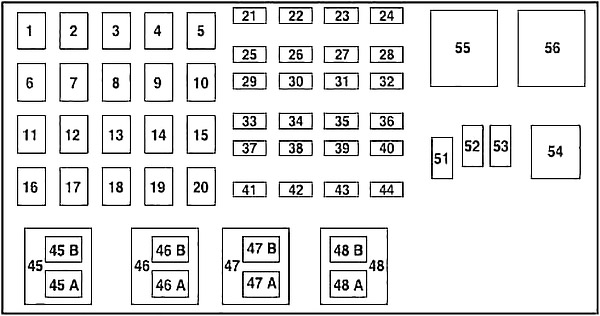

Fusible dans le compartiment moteur
La boîte à fusibles est située dans le compartiment moteur près de la batterie.
Moteur 2,3 l
Moteurs 3,0L et 4,0L (2001)
Moteurs 3,0L et 4,0L (2002-2003)
Numéro
Ampères [A]
Description
Numéro
Ampères [A]
Description
1
50
Panneau de fusibles I/P
2
50
Amplificateur (système audio Tremor uniquement)
3
—
Non utilisé
4
—
Non utilisé
5
—
Non utilisé
6
50
Moteur de pompe ABS
7
30
Module de commande moteur (PCM)
8
20
Serrures de porte électriques et télécommande
9
—
Non utilisé
10
—
Non utilisé
11
50
Relais du moteur de démarrage, interrupteur d’allumage
12
20
Alimentation de la fenêtre
13
20
Moteurs 3,0L et 4,0L : moteur 4×4
14
—
Non utilisé
15
—
Non utilisé
16
40
Moteur de ventilateur
17
20
Moteur 2,3 l : ventilateur de refroidissement auxiliaire
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10
Mémoire PCM
22
—
Non utilisé
23
20
Moteur de pompe à carburant
24
30
Phares
25
10
Électroaimant d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
30
Module 4WABS
29
—
Non utilisé
30
15
Remorque
31
20
Feux de brouillard, feux de jour (DRL)
32
—
Non utilisé
33
15
Feu de stationnement
34
—
Non utilisé
35
—
Non utilisé
Numéro
Ampères [A]
Description
36
—
Non utilisé
37
—
Non utilisé
38
10
Phare gauche éteint
39
—
Non utilisé
40
—
Non utilisé
41
20
Capteurs d’oxygène chauffés
42
10
Phare droit éteint
43
—
Moteur 2,3 l : (résistance)
44
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Diode : Module de commande moteur (PCM)
Relais
45A
Essuie-glace
45B
Stationnement d’essuie-glace/Roue
46A
Moteur 2,3 l : pompe à carburant
Moteurs 3,0L et 4,0L (2002-2003) : Pompe à carburant
46B
Moteur 2,3 l : remorque
Moteurs 3,0L et 4,0L (2001) : Pompe de lave-glace avant
Moteurs 3,0L et 4,0L (2002-2003) : Remorquage
47
Moteur 2,3 l : démarreur
Moteurs 3,0L et 4,0L (2001) : A/B – Non utilisé
47A
Moteurs 3,0L et 4,0L (2002-2003) : Électroaimant d’embrayage de climatisation
47B
Moteurs 3,0L et 4,0L (2002-2003) : Pompe de lave-glace avant
48
Moteur 2,3 l : ventilateur de refroidissement auxiliaire
48A
Moteurs 3,0L et 4,0L : Feux de brouillard
48B
Moteurs 3.0L et 4.0L : Relais de feux de brouillard
49
Moteurs 3,0L et 4,0L (2001) : Démarreur
50
Non utilisé
50A
Moteurs 3,0L et 4,0L (2001) : non utilisé
50B
Moteurs 3,0L et 4,0L (2001) : Pompe à carburant
54
Module de commande moteur (PCM)
55
Ventilateur
56
Moteurs 3,0L et 4,0L (2002-2003) : Démarreur
56A
Électroaimant d’embrayage de climatisation
56B
Moteur 2,3 l : pompe de lave-glace avant
Moteurs 3,0L et 4,0L (2001) : Remorque
Ford Ranger (2006-2011) – schéma de la boîte à fusibles
Année de fabrication : 2006, 2007, 2008, 2009, 2010, 2011.
Le fusible de l’allume-cigare (prise de courant) du Ford Ranger (2006-2011) est le fusible 1 de la boîte à fusibles centrale.
Pour la protection de tous les circuits de l’inclinomètre et de la boussole.
Ford Ranger (2015-2016) – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) du Ford Ranger (2015-2016) est le fusible 20 de la boîte à fusibles du compartiment moteur.
Boîte à fusibles du compartiment moteur
Ford Ranger – fusibles – compartiment moteur
N°
Amp [A]
Description
1
60
Alimentation de la boîte à fusibles de l’habitacle (batterie).
2
60
Alimentation de la boîte à fusibles de l’habitacle (batterie).
3 (essence)
50
Ventilateur de refroidissement moteur
3 (Diesel)
60
Module de commande des bougies de préchauffage
4
40
Module du système anti-blocage
5
30
Vitres électriques (avant et arrière)
6
25
Masse du moteur à quatre roues motrices (4WD)
7
–
Non utilisé
8
–
Non utilisé
9
20
Sièges électriques
10
25
Vitres électriques (avant)
11
30
Moteur de ventilateur
12
25
Puissance du moteur à quatre roues motrices (4WD)
13
20
Bobine du moteur d’allumage
14
20
Lunette arrière chauffante
15 (essence)
10
Pompe à carburant de type flex
15 (Diesel)
20
Bougie d’allumage de l’évaporateur
16
10
Embrayage de climatisation
17
25
Vitres électriques (avant)
18
25
Moteur d’essuie-glace avant
19
25
Masse du moteur d’essuie-glace avant
20
20
Allume-cigare
21
15
Klaxon
22
15
Injecteurs de carburant ; Valve flex-fuel.
23
10
Électrovanne de blocage de différentiel
24
20
Alimentation auxiliaire du tableau de bord ; Partie supérieure de la console.
25
15
Bobines d’allumage ; Capteur de température et de débit d’air ; Module de bougies de préchauffage ; Valve de contrôle de vide (VCV) ; Régulateur électronique de vide (EVRV).
26
7,5
Module de contrôle électronique (ECM)
27
10
Module de contrôle de transmission (TCM)
28
10
Oxygène chauffé dans les gaz d’échappement ; Capteur d’oxygène chauffé universel ; Bobines de relais.
29
15
Module de contrôle électronique (ECM)
30
15
Capteur de surveillance de batterie
31
20
Prise de courant auxiliaire (console arrière)
32
5
Convertisseur de climatisation
33
10
Module de contrôle de transmission (TCM)
34
5
Module de chef d’équipage, de rechange
35
20
Alimentation de la boîte à fusibles de la zone passagers (allumage).
36
5
Module du système anti-blocage
37
10
Nivellement des phares
38
20
Siège chauffant
39
10
Rétroviseurs électriques
40
–
Non utilisé
41
10
Rétroviseurs chauffants
42
10
Signal d’avertissement
43
30
Pare-brise chauffant (droit)
44
30
Pare-brise chauffant (gauche)
45
25
Module du système anti-blocage
46
20
Prise de courant auxiliaire (console centrale).
47
20
Module de remorquage
48
–
Non utilisé
49
–
Non utilisé
50
5
Relais d’allumage ; Bobines de relais.
51
30
Vitres électriques (arrière)
Nr
Description
R1
Verrouillage de clé
R2
Interrupteur d’essuie-glace activé ou désactivé
R3
Klaxon
R4
Embrayage de climatisation
R5
Blocage de différentiel
R6
Essuie-glace Hi ou Lo
R7
Ventilateur de refroidissement moteur bas
R8
Ventilateur de refroidissement moteur haut
R9
Pompe à carburant de type flex ; Bougie d’allumage de l’évaporateur.
R10
Lunette arrière chauffante
R11
Pare-brise chauffant
R12
Non utilisé
R13
Support d’alimentation de l’électronique du module de commande (ECM).
R14
Démarrage
R15
Moteur 4WD 2 (droite)
R16
Moteur 4WD 1 (sens antihoraire)
R17
Moteur 4WD
R18
Klaxon de sécurité
R19
Moteur de démarrage
R20
Non utilisé
R21
Non utilisé
R22
Non utilisé
R23
Non utilisé
R4
Non utilisé
R25
Non utilisé
R26
Moteur de ventilateur
R27
Siège électrique

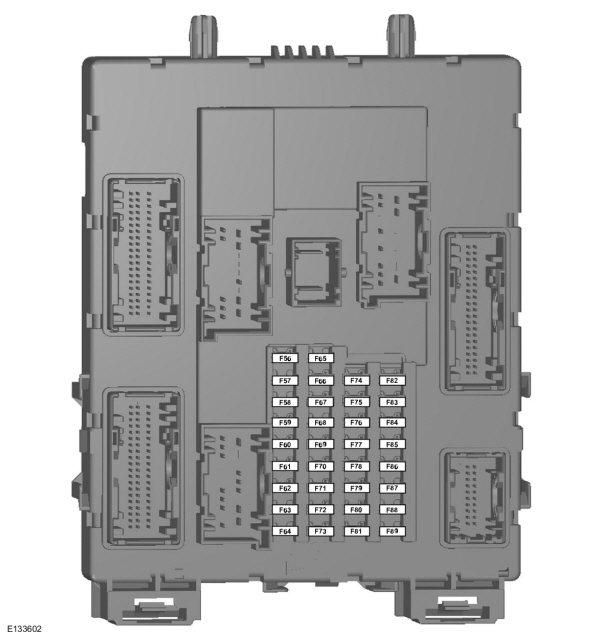

Boîte à fusibles de l’habitacle
Ford Ranger – boîte à fusibles – habitacle
N°
Amp [A]
Description
56
20
Pompe à carburant
57
–
Non utilisé
58
–
Non utilisé
59
5
Système passif antivol (PAT)
60
10
Éclairage intérieur ; Ensemble d’interrupteurs de porte conducteur ; Éclairage d’ambiance ; Éclairage de courtoisie ; Levier de vitesse automatique ; Éclairage de plancher.
61
–
Non utilisé
62
5
Module de capteur de pluie
63
–
Non utilisé
64
–
Non utilisé
65
–
Non utilisé
66
20
Déverrouillage de la porte conducteur ; Double verrouillage centralisé.
67
5
Interrupteur de feux de freinage
68
–
Non utilisé
69
5
Ensemble de clignotants ; Module de contrôle intégré (ICP) ; Module de suivi et de verrouillage.
70
20
Verrouillage centralisé
71
5
Climatisation
72
7,5
Signal d’avertissement
73
5
Diagnostic embarqué II
74
20
Document principal
75
15
Feux de brouillard avant
76
10
Feu de recul, rétroviseur
77
20
Pompe d’essuie-glace
78
5
Clé de contact
79
15
Signal sonore DIN ; Son FSAO ; Affichage multifonction.
80
20
Affichage multifonction ; Audio Hi ; Module de fermeture de valve de frein (BVC).
81
5
Capteur de mouvement intérieur
82
20
Masse de la pompe d’essuie-glace
83
20
Base de verrouillage centralisé
84
20
Déverrouillage de la porte conducteur ; Double verrouillage centralisé à la masse.
85
7,5
Ensemble d’instruments ; Module d’aide au stationnement ; Caméra de recul ; Climatisation manuelle ; Rétroviseur ; Module de suivi et de verrouillage.
86
10
Système de sécurité ; Indicateur de désactivation de l’airbag passager.
87
5
Tachygraphe
88
–
Non utilisé
89
–
Non utilisé
Boîte à fusibles supplémentaire
Ford Ranger – fusibles – boîte à fusibles supplémentaire
Nr
Amp [A]
Description
1
25
Phare
2
15
Phare de position
3
10
Lampe d’avertissement LED
4
15
Feux de travail
5
20
Réserve
6
20
Point d’alimentation
7
15
Feu de recul
8
15
Clignotants ; Feu de freinage.
9
5
Chef d’équipage
10
5
Désactiver le fusible (masse de l’isolateur).
11
–
Non utilisé
12
–
Non utilisé
Numéro
Description
R1
Feux de travail
R2
Lampe d’avertissement LED
R3
De rechange
R4
Phare de position
R5
Clignotant (gauche)
R6
Clignotant (droit)
R7
Feu stop
R8
Non utilisé
R9
Non utilisé
Ford Ranger (2019-…) – schéma de la boîte à fusibles
Année de fabrication : 2019, 2020, 2021.
Les fusibles de l’allume-cigare (prises de courant) du Ford Ranger sont les fusibles n° 5 (point d’alimentation auxiliaire 3 – console arrière), n° 10 (point d’alimentation auxiliaire 1 – tableau de bord), n° 16 (point d’alimentation auxiliaire 2 – tableau de bord) et n° 17 (point d’alimentation auxiliaire – compartiment de chargement arrière) de la boîte à fusibles du compartiment moteur.
Emplacement de la boîte à fusibles
Habitacle
Le panneau de fusibles est situé sous et à l’extérieur de la colonne de direction, derrière le couvercle d’accès.

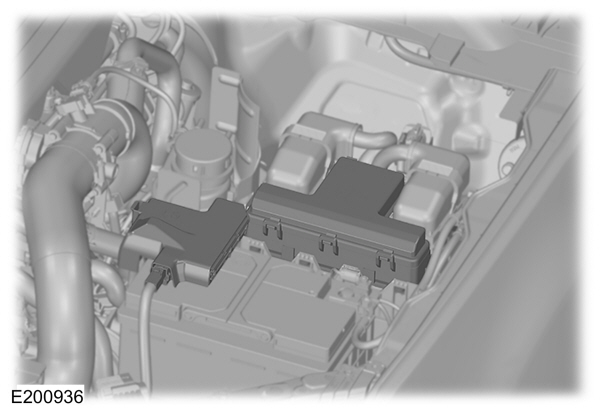

Compartiment moteur
Le boîtier de distribution d’alimentation est situé dans le compartiment moteur (côté gauche).

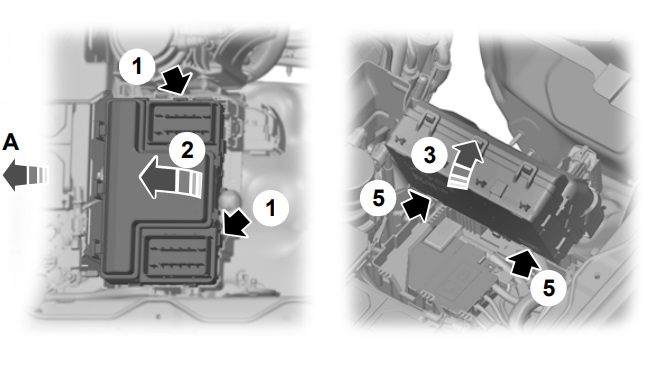

Boîtier de distribution d’alimentation – partie inférieure
Les fusibles sont situés sur la partie inférieure de la boîte à fusibles.
Pour accéder aux fusibles, suivez ces étapes : 1. Déverrouillez les deux crochets situés de chaque côté de la boîte à fusibles ; 2. Soulevez l’arrière de la boîte à fusibles de son support ; 3. Faites glisser la boîte à fusibles vers l’arrière du compartiment moteur et faites-la pivoter comme indiqué ; 4. Faites pivoter l’arrière de la boîte à fusibles pour accéder à la partie inférieure ; 5. Déverrouillez les deux crochets pour ouvrir le couvercle.

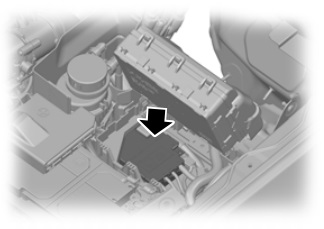

Boîtier de fusibles auxiliaire n° 1
Il est fixé à la borne positive de la batterie.
Boîtier de fusibles n° 2
Il est situé sous la boîte à fusibles du compartiment moteur.
Schémas de la boîte à fusibles
2019
Habitacle

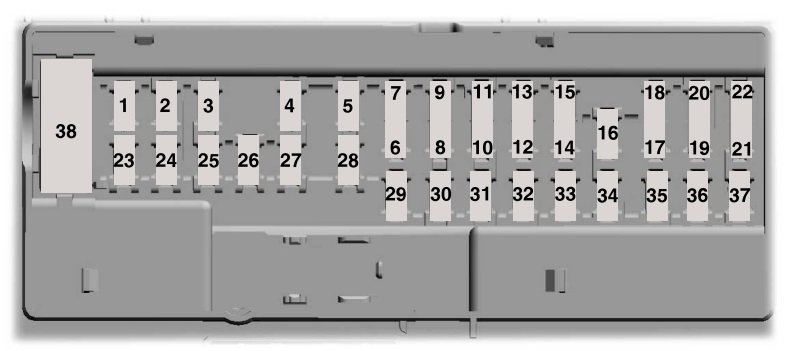

Affectation des fusibles dans l’habitacle (2019)
Nr
Ampérage [A]
Description
Nr
Ampérage [A]
Description
1
–
Non utilisé
2
7,5A
Non utilisé (réserve)
3
20A
Verrouillage de la porte conducteur
4
5A
Non utilisé (réserve)
5
20A
Amplificateur audio de marque
6
10 A
Non utilisé (réserve)
7
10 A
Non utilisé (réserve)
8
10 A
Klaxon de sécurité
9
10 A
Télématique
10
5A
Non utilisé (réserve)
11
5A
Non utilisé (réserve)
12
7,5A
Carte de commande électronique ; Climatisation.
13
7,5A
Tableau de bord ; Module de commande de colonne de direction ; Connecteur d’interface de données.
14
10 A
Module d’alimentation étendu (pour module de retenue et module passager)
15
10 A
Module de porte ; Connecteur d’interface de données.
16
15 A
Double verrouillage de la porte arrière
17
5A
Non utilisé (réserve)
18
5A
Interrupteur d’allumage ; Verrouillage électromagnétique ; Bouton de démarrage.
Nr
Ampérage [A]
Description
19
7,5A
Module d’alimentation étendu (pour module de retenue et module d’occupant)
20
7,5A
Non utilisé (réserve)
21
5A
Capteur d’humidité et de température dans la voiture
22
5A
Non utilisé (réserve)
23
10 A
Onduleur ; Interrupteur de verrouillage de porte.
24
20A
Verrouillage centralisé
25
30A
Fenêtre électrique de la porte conducteur
26
30A
Non utilisé (réserve)
27
30A
Non utilisé (réserve)
28
20A
Amplificateur audio
29
30A
Non utilisé (réserve)
30
30A
Non utilisé (réserve)
31
15A
Non utilisé (réserve)
32
10 A
Module émetteur-récepteur radio ; Synchronisation à distance des portes.
33
20A
Unité audio
34
30A
Relais Run / Start
35
5A
Non utilisé (réserve)
36
15A
Rétroviseur intérieur à atténuation automatique ; Commande de réglage du rétroviseur.
37
20A
Non utilisé (réserve)
38
30A
Vitres électriques
Compartiment moteur
Affectation des fusibles et relais dans la boîte à fusibles (2019)
Nr
Ampérage [A]
Description
Nr
Ampérage [A]
Description
1
15 A
Non utilisé
2
–
Relais de démarreur électromagnétique
3
5A
Capteur de pluie
4
–
Relais du moteur de ventilateur
5
20A
Point de connexion d’alimentation auxiliaire 3 – console arrière
6
–
Relais des feux de position de remorque
7
20A
Module de commande du système de traction
8
20A
Électrovanne de purge du réservoir ; Valve de fermeture des vapeurs de carburant ; Valve de purge du réservoir ; Valves de calage variable 1 et 2 ; Sondes lambda chauffées.
9
–
Relais du module de commande du groupe motopropulseur
10
20A
Point de connexion d’alimentation auxiliaire 1 – tableau de bord
11
15 A
Bobines d’allumage
12
15 A
Système de gestion de la climatisation ; Chauffage de transmission ; Pompe à eau auxiliaire ; Commande de valve d’admission ; Embrayage de ventilateur ; Pompe à huile ; Dérivation de turbocompresseur.
13
15 A
Non utilisé (réserve)
14
15 A
Non utilisé (réserve)
15
–
Relais Run / Start
16
20A
Point de connexion d’alimentation auxiliaire 2 – tableau de bord
17
20A
Point de connexion d’alimentation auxiliaire – compartiment de chargement arrière
18
10 A
Non utilisé (réserve)
19
10 A
Direction assistée électrique
20
10 A
Interrupteur de commande d’éclairage
21
5A
Relais Run / Start
22
10 A
Compresseur de climatisation
23
7,5A
Module de qualité de tension
24
10 A
Non utilisé (réserve)
25
10 A
Système de prévention du blocage des roues
26
10 A
Non utilisé (réserve)
27
–
Non utilisé
Nr
Ampérage [A]
Description
28
10 A
Module de commande du système de traction
29
7,5 A
Port USB de charge
30
–
Non utilisé
31
–
Non utilisé
32
–
Relais de pompe à carburant
33
–
Relais d’embrayage de climatisation
34
10 A
Éclairage de recul de remorque
35
15A
Non utilisé (réserve)
36
–
Non utilisé
37
10 A
Rétroviseur extérieur chauffant
38
–
Clignotant de remorque droit et relais de feux de freinage
39
–
Clignotant de remorque gauche et relais de feux de freinage
40
–
Relais d’éclairage de recul de remorque
41
–
Relais de klaxon
42
–
Moteur 4WD (quatre roues motrices) n° 2 relais
43
–
Non utilisé
44
–
Non utilisé
45
5A
Non utilisé (réserve)
46
10 A
Non utilisé (réserve)
47
10 A
Interrupteur de pédale de frein
48
20A
Klaxon
49
15 A
Module de commande de transmission ; Pompe à huile.
50
10 A
Chauffage d’essuie-glace
51
–
Non utilisé
52
–
Non utilisé
53
15 A
Verrouillage de différentiel arrière
54
–
Non utilisé
55
–
Non utilisé
86
–
Relais du moteur 4WD n° 1
Compartiment moteur, partie inférieure
Affectation des fusibles et relais dans la boîte à fusibles (partie inférieure) (2019)
Nr
Ampérage [A]
Description
Nr
Ampérage [A]
Description
56
15A
Dérivation de remorque gauche et relais de feux de freinage
57
–
Non utilisé
58
–
Non utilisé
59
–
Non utilisé
60
30A
Module de commande de pompe à carburant
61
–
Non utilisé
62
50A
Module de commande de carrosserie 1 – éclairage
63
15A
Dérivation de remorque droite et relais de feux de freinage
64
30A
Freins de remorque
65
20A
Siège conducteur chauffant
66
25A
Quatre roues motrices
67
50A
Module de commande de carrosserie 2 – éclairage
68
30A
Dégivreur de lunette arrière
69
30A
Vannes du système de freinage antiblocage
70
30A
Siège passager à réglage électrique
Nr
Ampérage [A]
Description
71
30A
Feux de position de la remorque
72
–
Non utilisé
73
30A
Module de remorque
74
30A
Siège conducteur avec support
75
–
Non utilisé
76
–
Non utilisé
77
–
Non utilisé
78
–
Non utilisé
79
40A
Moteur de ventilateur
80
20A
Siège passager chauffant
81
40A
Onduleur
82
60A
Pompe du système de freinage antiblocage
83
30A
Moteur d’essuie-glace de pare-brise
84
30A
Bobine d’allumage du moteur
85
–
Non utilisé
87
40A
Module de remorque
Boîte à fusibles auxiliaire n° 1 (sur la batterie)
Nr
Ampérage [A]
Description
1
225A
Alternateur
2
125A
Direction assistée électronique
Boîte à fusibles auxiliaire n° 2 (sous la boîte à fusibles)
Nr
Ampérage [A]
Description
1
–
Non utilisé
2
125A
Module de commande de carrosserie
3
50A
Module de qualité de tension (fournit le point libre du feu arrière, la caméra de recul, l’affichage tête haute, le commutateur 4×4, le module de traitement d’image et le radar de régulateur de vitesse adaptatif).
4
–
Barres de distribution pour la boîte à fusibles
Ford Ranger – schéma des fusibles
Année de fabrication : 2020
EMPLACEMENTS DES FUSIBLES
A – Fusible auxiliaire à courant élevé. B – Fusible dans le compartiment moteur (véhicules avec direction assistée hydraulique)/fusible dans le compartiment moteur (véhicules avec direction assistée électronique). C – Fusible dans l’habitacle. D – Fusible à courant élevé (sous le fusible du compartiment moteur) (si présent).
Fusible dans le compartiment moteur
Fusible dans le compartiment moteur – véhicules avec direction assistée électronique
Fusible à courant élevé
Fusible dans l’habitacle
Véhicules fabriqués du 09.03.2020 au 15.11.2020
Fusible d’alimentation – véhicules avec direction assistée hydraulique
Numéro
Ampères [A]
Description
Numéro
Ampères [A]
Description
F1
60 A1
Alimentation du fusible de l’habitacle (batterie).
F2
60 A1
Alimentation du fusible de l’habitacle (batterie).
F3
50 A1
Ventilateur de refroidissement moteur (2,5L).
60 A1
Module de commande des bougies de préchauffage (2,2L).
F4
40 A1
Module du système de freinage antiblocage.
F5
30 A1
Vitres électriques (avant et arrière).
F6
–
Non utilisé.
F7
–
Non utilisé.
F8
–
Non utilisé.
F9
20 A1
Allume-cigare.
F10
20 A1
Fusible auxiliaire dans le tableau de bord.
F11
30 A1
Moteur de ventilateur.
F12
25 A1
Alimentation du moteur à quatre roues motrices (4WD).
F13
20 A1
Électroaimant de démarreur.
F14
20 A1
Dégivrage de la lunette arrière.
F15
15 A2
Bougie de préchauffage de l’évaporateur. (2,2L)
F16
10 A2
Embrayage de climatisation.
F17
25 A1
Vitres électriques (avant).
F18
25 A2
Moteur d’essuie-glace avant.
F19
–
Non utilisé.
F20
–
Non utilisé.
F21
15 A2
Klaxon.
F22
10 A2
Injecteurs.
F23
10 A2
Électrovanne de blocage de différentiel.
F24
–
Non utilisé.
Numéro
Ampères [A]
Description
F25
15 A2
Bobines d’allumage. (2,5L); Capteur de température et de débit d’air (TMAF). (2,2L); Module de bougies de préchauffage. (2,2L); Valve de contrôle de vide (VCV). (2,2L); Valve de régulation électronique de vide (EVRV). (2,2L).
F26
7,5 A2
Module de contrôle électronique (ECM).
F27
–
Non utilisé.
F28
10 A2
Capteurs d’échappement; (2,5L) Bobines de relais.
F29
15 A2
Module de contrôle électronique (ECM).
F30
–
Non utilisé.
F31
20 A2
Fusible auxiliaire (console arrière).
F32
5 A2
Interrupteur de pression du système de climatisation. (2,5L) (2,2L)
F33
–
Non utilisé.
F34
–
Non utilisé.
F35
20 A2
Alimentation du fusible de l’habitacle (allumage).
F36
5 A2
Module du système de freinage antiblocage.
F37
10 A2
Réglage de la position des phares.
F38
20 A2
Siège chauffant.
F39
10 A2
Rétroviseurs à réglage électrique.
F40
10 A2
Pompe de l’évaporateur. (2,2L)
F41
–
Non utilisé.
F42
10 A2
Sirène d’alarme.
F43
–
Non utilisé.
F44
–
Non utilisé.
F45
25 A2
Module du système de freinage antiblocage.
F46
20 A2
Isolateur de batterie.
F47
40 A1
Module de remorquage.
F48
–
Non utilisé.
F49
–
Non utilisé.
F50
5 A2
Relais d’allumage; Bobines de relais.
F51
20 A1
Crochet de remorquage.
1Fusible de type J.
2Mini-fusible.
Numéro de relais
Description
Numéro de relais
Description
R1
Non utilisé.
R2
Activation ou désactivation des essuie-glaces.
R3
Klaxon.
R4
Embrayage de climatisation.
R5
Blocage de différentiel.
R6
Mouvement rapide ou lent des essuie-glaces.
R7
Vitesse basse du ventilateur de refroidissement moteur. (2,5L)
R8
Vitesse élevée du ventilateur de refroidissement moteur. (2,5L)
R9
Pompe flex-fuel. (2,5L) Bougie de préchauffage de l’évaporateur. (2,2L)
R10
Dégivrage de la lunette arrière.
R11
Non utilisé.
R12
Non utilisé.
R13
Maintien de l’alimentation du module de commande électronique (ECM).
Numéro de relais
Description
R14
Démarrage.
R15
Moteur 2 du système à quatre roues motrices (4WD) (sens horaire).
R16
Moteur 1 du système à quatre roues motrices (4WD) (sens antihoraire).
R17
Moteur du système à quatre roues motrices (4WD).
R18
Sirène du système d’alerte.
R19
Moteur de démarrage.
R20
Non utilisé.
R21
Non utilisé.
R22
Non utilisé.
R23
Non utilisé.
R24
Non utilisé.
R25
Non utilisé.
R26
Moteur de ventilateur.
R27
Non utilisé.
Fusible dans l’habitacle – véhicules avec direction assistée hydraulique
Emplacement des fusibles
Courant
Élément protégé
Emplacement des fusibles
Courant
Élément protégé
F56
20 A3
Pompe à carburant.
F57
–
Non utilisé.
F58
–
Non utilisé.
F59
5 A3
Système passif antivol (PATS).
F60
10 A3
Éclairage intérieur; Groupe de commutateurs de porte conducteur; Lumières d’ambiance; Lumières de seuil; Transmission automatique; Éclairage de l’espace pour les pieds;
F61
–
Non utilisé.
F62
5 A3
Module de capteur de pluie.
F63
–
Non utilisé.
F64
–
Non utilisé.
F65
–
Non utilisé.
F66
20 A3
Déverrouillage de la porte conducteur, masse du double verrouillage centralisé.
F67
5 A3
Interrupteur de feux STOP.
F68
–
Non utilisé.
F69
5 A3
Groupe de clignotants; Module de contrôle intégré (ICM).
F70
20 A3
Verrouillage centralisé.
F71
5 A3
Climatisation.
Emplacement des fusibles
Courant
Élément protégé
F72
7,5 A3
Sirène d’alarme.
F73
5 A3
Système de diagnostic embarqué (OBD) II.
F74
20 A3
Feux de route.
F75
15 A3
Feux de brouillard avant.
F76
10 A3
Éclairage de recul; Rétroviseur.
F77
20 A3
Pompe de lave-glace.
F78
5 A3
Interrupteur d’allumage.
F79
15 A3
Non utilisé (réserve).
F80
20 A3
Système audio.
F81
5 A3
Capteur de mouvement intérieur.
F82
20 A3
Masse de la pompe de lave-glace.
F83
20 A3
Masse du verrouillage centralisé.
F84
20 A3
Déverrouillage de la porte conducteur; Masse du double verrouillage centralisé.
F85
7,5 A3
Groupe de clignotants; Module d’aide au stationnement; Système de climatisation à commande manuelle.
F86
10 A3
Système de sécurité; Témoin de désactivation de l’airbag passager.
F87
–
Non utilisé.
F88
–
Non utilisé.
F89
–
Non utilisé.
3Mini-fusible.
Fusible d’alimentation – véhicules avec direction assistée électronique
Emplacement des fusibles
Courant
Élément protégé
Emplacement des fusibles
Courant
Élément protégé
1
15 A4
Non utilisé (réserve).
2
–
Relais de l’électroaimant de démarreur.
3
5 A4
Capteur de pluie.
4
–
Relais du moteur de ventilateur.
5
20 A4
Fusible auxiliaire.
6
–
Relais de chauffage du filtre à carburant avec séparateur d’eau (2,0L).
–
Non utilisé (2,2L, 3,2L).
7
20 A5
Module de commande du groupe motopropulseur.
8
20 A5
Commande de la vanne de dérivation du refroidisseur du système de recirculation des gaz d’échappement (EGR) – électrovanne de vide (2,0L); Vanne de commande de volume (2,2L, 3,2L); Vanne de dérivation du refroidisseur du système de recirculation des gaz d’échappement (EGR) (2,2L, 3,2L); Capteur de température et de débit d’air (2,2L, 3,2L); Sonde lambda universelle (2,2L, 3,2L).
9
–
Relais du module de commande du groupe motopropulseur.
10
20 A4
Fusible auxiliaire.
11
15 A6
Module de bougies de préchauffage (2,0L); Non utilisé (réserve) (3,2L sans contrôle des émissions); Capteur NOx; Capteur de particules (2,0L, 3,2L avec système de contrôle des émissions).
12
15 A6
Actionneur de la vanne de dérivation du turbocompresseur (2,0L); Actionneur de la vanne d’échappement (2,0L); Compresseur du système de climatisation et vanne de commande (2,0L); Pompe de liquide de refroidissement (2,0L); Moteur de ventilateur; Module de bougies de préchauffage (2,2L, 3,2L).
13
15 A6
Non utilisé (réserve).
14
15 A6
Chauffage du système de ventilation du carter d’huile (2,0L); Non utilisé (réserve) (2,2L, 3,2L).
15
–
Démarreur.
16
20 A4
Fusible auxiliaire.
17
20 A4
Fusible auxiliaire.
18
10 A5
Bobine de relais de la pompe à carburant (2,2L, 3,2L); Non utilisé (réserve) (2,0L).
19
10 A5
Système d’assistance électronique à la direction.
20
10 A5
Module de commande des phares; Réglage de la position des phares.
21
15 A5
Module de commande de transmission.
22
10 A5
Compresseur du système de climatisation.
23
7,5 A5
Caméra de recul; Radar du système de régulateur de vitesse adaptatif; Module d’affichage tête haute; Module de traitement d’image A (IPMA) (véhicules sans système Start-Stop); Module de qualité de tension (véhicules avec système Start-Stop).
24
10 A5
Non utilisé (réserve) (2,0L); Interrupteur de pression du système de climatisation, véhicules diesel avec transmission manuelle (2,2L, 3,2L).
25
10 A6
Système de freinage antiblocage.
26
10 A6
Tachygraphe.
27
–
Non utilisé.
Emplacement des fusibles
Courant
Élément protégé
28
10 A5
Module de commande du groupe motopropulseur.
29
–
Non utilisé.
30
–
Non utilisé.
31
–
Non utilisé.
32
–
Relais de la pompe à carburant.
33
–
Embrayage de climatisation.
34
15 A5
Feu stop central monté en hauteur.
35
15 A5
Module de commande de transmission.
36
–
Non utilisé.
37
10 A5
Rétroviseur extérieur chauffant.
38
–
Non utilisé.
39
–
Relais d’alimentation du système à quatre roues motrices (4WD).
40
–
Relais des feux stop centraux montés en hauteur.
41
–
Klaxon.
42
–
Relais du moteur n° 2 du système à quatre roues motrices (4WD).
43
15 A5
Module de commande de dosage du réducteur.
44
5 A5
Non utilisé (réserve).
45
5 A5
Alimentation de la bobine du relais de chauffage du filtre à carburant avec séparateur d’eau (2,0L); Non utilisé (réserve) (2,2L, 3,2L).
46
10 A6
Non utilisé (réserve).
47
10 A6
Interrupteur de pédale de frein.
48
20 A5
Klaxon.
49
20 A5
Verrouillage de la colonne de direction.
50
15 A5
Module de commande de dosage du réducteur.
51
–
Non utilisé.
52
–
Non utilisé.
53
15 A5
Blocage de différentiel arrière.
54
10 A6
Module de commande de dosage du réducteur.
55
10 A6
Module de commande de dosage du réducteur.
86
–
Relais du moteur n° 1 du système à quatre roues motrices (4WD).
4Fusible de type M.
5Mini-fusible 2.
6Mini-fusible 3.
Fusible à cartouche monté sur la batterie
Emplacement des fusibles
Courant
Élément protégé
1
225 A
Alternateur (2,2L, 3,2L).
300 A
Alternateur (2,0L).
2
125 A
Système d’assistance électronique à la direction.
Fusible à courant élevé
Emplacement des fusibles
Courant
Élément protégé
1
70 A
Bougies de préchauffage – Diesel.
2
125 A
Module de commande des systèmes de carrosserie.
3
50 A
Module de commande des systèmes de carrosserie (véhicules sans système Start-Stop); Module de qualité de tension – caméra d’aide au stationnement arrière. Système de régulation de vitesse adaptatif; Module d’affichage tête haute; Module de traitement d’images A (IPMA) (véhicules avec système Start-Stop).
4
–
Barre de distribution pour le fusible d’alimentation.
5
100 A
Chauffage auxiliaire électrique.
À propos du Ford Ranger (1983-2022)
Le Ford Ranger est un modèle de pick-up populaire, fabriqué depuis 1983. Cette automobile est connue pour sa robustesse et sa fiabilité, ce qui la rend idéale pour le travail et les loisirs. Au fil des années de production, le Ford Ranger a connu plusieurs générations, chacune apportant des améliorations en termes de design, de technologie et de performances. Les options de motorisation variaient en fonction du marché et de l’année de fabrication, incluant des moteurs essence et diesel de différentes cylindrées et puissances. Le Ford Ranger est apprécié pour sa capacité à affronter les terrains difficiles et les charges lourdes, ce qui en fait un véhicule polyvalent pour divers besoins.
Schéma de la boîte à fusibles du Ford Ranger
Cette page présente le schéma de la boîte à fusibles du modèle Ford Ranger, indispensable pour l’identification et le remplacement des fusibles. La boîte à fusibles est généralement située dans le compartiment moteur ou sous le tableau de bord, selon le modèle spécifique et l’année de fabrication. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager le système électrique du véhicule. La boîte à fusibles est cruciale pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et son contenu.
Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
