Ford Expedition (1997-2022) – Boîte à fusibles

Ford Expedition (1997-2002) – schéma des fusibles

Année de fabrication : 1997, 1998, 1999, 2000, 2001, 2002.

Le fusible de l’allume-cigare (prise de courant) dans le Ford Expedition (1997-2002) est le fusible 3 dans la boîte à fusibles de l’habitacle.

Habitacle

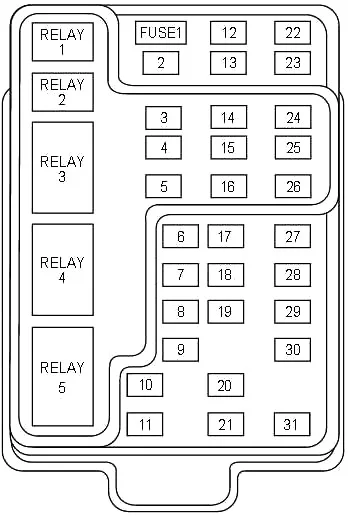

Le panneau de fusibles est situé sous et à gauche du volant, près de la pédale de frein.

Panneau de fusibles sous le volant, près de la pédale de frein.
Ford Expedition – schéma des fusibles – habitacle
Numéro
Amp [A] Description
1 25 Audio
2 5 Ordinateur de bord ;

Contrôle électronique automatique

de la température (EATC) ;

Module de commande du groupemoteur (PCM) ;

Tableau de bord.

3 20 Allume-cigare ;

Connecteur de scanner OBD-II.

4 7.5 Module d’accès à distance ;

Rétroviseurs ;

Fonctions de mémoire (sièges et pédales).

5 15 Module de régulateur de vitesse ;

Feux de recul ;

Module EVO ;

Interrupteur de mode de climatisation

(relais de ventilateur avant) ;

Relais de feux de jour ;

Système de capteurs de recul ;

Verrouillage automatique ;

Rétroviseur électrique.

6 5 Tableau de bord ;

Ordinateur de bord ;

Boussole ;

Électroaimant de verrouillage de la pédale de frein ;

Module de suspension pneumatique ;

Module GEM ;

Capteur du système de direction EVO ;

Rétroviseur chauffant ;

Dégivreur de lunette arrière ;

Système de capteurs de recul.

7 5 Relais de ventilateur de climatisation auxiliaire

(via le fusible 22).

8 5 Radio ;

Module d’accès à distance ;

Module GEM.

9 – Non utilisé
10 – Non utilisé
11 30 Relais de pompe de lave-glace avant ;

Relais de fonctionnement des essuie-glaces ;

Relais de stationnement ;

Moteur d’essuie-glace de pare-brise ;

Relais de pompe de lave-glace arrière.

12 15 Interrupteur de suspension pneumatique
13 20 Interrupteur de feux de freinage (ampoules) ;

Clignotants/feux de détresse ;

Module de régulateur de vitesse.

14 15 Essuie-glaces arrière ;

Éclairage du tableau de bord ;

Relais d’économie de batterie ;

Relais d’éclairage intérieur ;

Relais de temporisation des accessoires

(vitres électriques, toit ouvrant, vitres coulissantes)

15 5 Interrupteur de feux de freinage

(régulateur de vitesse,

verrouillage de la pédale de frein,

ABS,

entrées du module PCM,

module de suspension pneumatique,

verrouillage automatique) ;

Module GEM.

16 20 Phares (feux de route) ;

Tableau de bord (indicateur de feux de route).

17 10 Rétroviseurs chauffants ;

Indicateur d’interrupteur de grille chauffante.

18 5 Éclairage des instruments (alimentation du gradateur)
19 – Non utilisé
20 5 Audio ;

Module de suspension pneumatique ;

Module GEM ;

Module de mémoire.

21 15 Relais du moteur de démarrage ;

Fusible 20 ;

Interrupteur de plage de transmission.

22 10 Module d’airbag ;

Interrupteur de mode de climatisation

(relais de ventilateur) ;

EATC ;

Relais de ventilateur EATC ;

Fusible d’alimentation 7.

23 10 Aux ;

Sièges chauffants ;

Charge de la batterie de la remorque ;

Clignotants/feux de détresse ;

Relais d’embrayage 4×4 ;

Console supérieure ;

Rétroviseur E/C ;

Module du système de freinage antiblocage

à 4 roues (4WABS).

24 – Non utilisé
25 – Non utilisé
26 10 Feu de croisement droit
27 5 Relais de feux de brouillard et

clignotant de feux de brouillard

28 10 Feu de croisement gauche
29 5 Module de phares automatiques ;

Interrupteur de commande de changement de vitesse.

30 30 Récepteur-émetteur passif antivol ;

Tableau de bord ;

Bobines d’allumage ;

Relais du module de commande

moteur.

31 10 Panneau de commande intégré arrière (audio) ;

Lecteur CD.

1 – Relais d’éclairage intérieur
2 – Relais d’économie de batterie
3 – Relais de dégivrage de lunette arrière
4 – Relais de vitre à impulsion
5 – Relais de temporisation ACC
Leggere  Ford Scorpio 2 (1994-1998) – boîte à fusibles

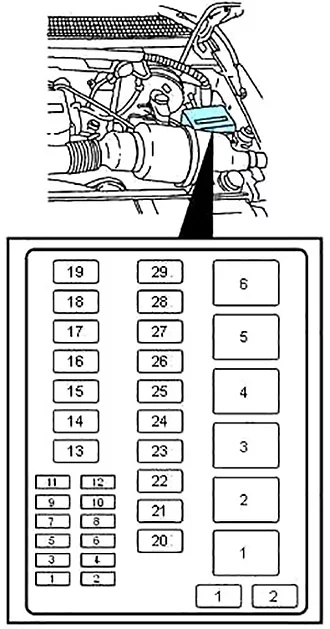

Boîte à fusibles située dans le compartiment moteur

Version 1

Emplacement du fusible pour le lecteur CD.
Ford Expedition – schéma des fusibles – compartiment moteur – boîte de distribution d’énergie (version 1)
N° Amp [A] Description
1 20 Feux de recul et arrière de remorquage
2 10 Moniteur de diagnostic d’airbag
3 30 Verrouillages électriques
4 15 Suspension pneumatique
5 20 Klaxon
6 30 Fusibles dans la boîte à fusibles moteur n° 3 et 5
7 15 Feux de position et arrière
8 30 Phares
9 15 Feux de brouillard et DRL
10 25 Point d’alimentation auxiliaire du tableau de bord (I/P)
11 25 Point d’alimentation auxiliaire de la console
12 10 Essuie-glace arrière
13 30 Ventilateur auxiliaire
14 60 Système de freinage antiblocage à quatre roues (4WABS)
15 50 Compresseur de suspension pneumatique
16 40 Charge de la batterie de la remorque ;

Fusible n° 2 dans la boîte à fusibles moteur ;

fusible n° 4 dans la boîte à fusibles moteur.

17 30 Quatre roues motrices (4WD) ;

Moteur et embrayage de la boîte de transfert.

18 30 Alimentation du conducteur
19 20 Pompe à carburant
20 50 Alimentation commutée du réglage de la boîte à fusibles
21 50 Alimentation commutée du réglage de la boîte à fusibles
22 50 Alimentation de la batterie de la boîte à fusibles
23 40 Ventilateur avant
24 30 Alimentation du module de commande moteur
25 30CB Fenêtres
26 – Non utilisé
27 40 Feux et rétroviseurs chauffants
28 30 Freins électriques pour remorque
29 30 Ventilateur hybride ;

Toit ouvrant ;

Vitre inclinable.

1 – Non utilisé
2 – Diode PCM
1 – Vitesse haute/basse des essuie-glaces de pare-brise
2 – Essuie-glaces de pare-brise
3 – Relais de pompe de lave-glace avant
4 – Relais de pompe à carburant
5 – Relais de klaxon
6 – Relais de puissance PCM
Leggere  Ford Kuga I (2008-2012) – batteries

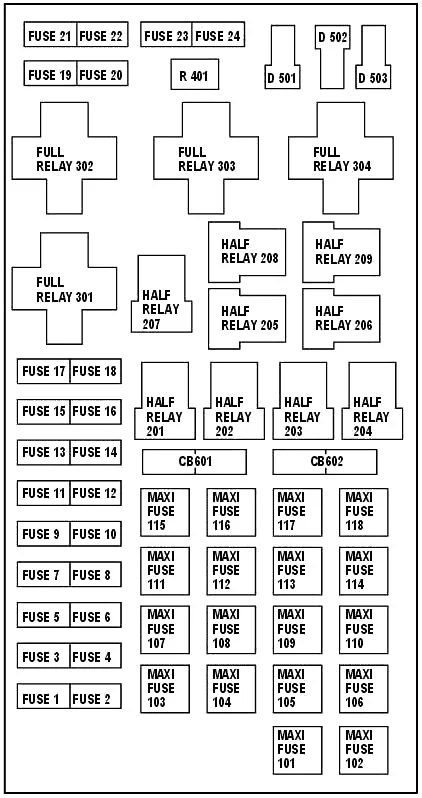

Version 2

Fusible spécifique pour la vitre inclinable.
Ford Expedition – schéma des fusibles – compartiment moteur – boîte de distribution d’énergie (version 2)
Numéro
Amp [A] Description
1 20 Point d’alimentation
2 30 Module de commande du système de transmission
3 30 Phare ;

Phares automatiques.

4 20 Panneau de commande d’alimentation
5 20 Feux de recul/stationnement de remorque
6 15 Feux de stationnement ;

Feux de voiture particulière ;

Fusible de l’habitacle 18

7 20 Klaxon
8 30 Verrouillage électrique des portes
9 15 Feux de jour (DRL) ;

Feux de brouillard.

10 20 Pompe à carburant
11 20 Champ d’alternateur
12 10 Essuie-glaces arrière
13 15 Embrayage de climatisation
14 – Non utilisé
15 10 Feux de route
16 – Non utilisé
17 10 Vitres électriques
18 15 Module de commande du système de transmission ;

Injecteurs de carburant ;

Pompe à carburant ;

Capteur de débit massique d’air.

19 10 Verrouillage de remorque et

feu de virage droit.

20 10 Verrouillage de remorque et

feu de virage gauche.

21 – Non utilisé
22 – Non utilisé
23 15 Capteurs HEGO ;

Valve de purge du réservoir ;

Transmission automatique ;

Capteur CMS.

24 – Non utilisé
101 30 Charge de la batterie de la remorque
102 50 Module de freinage antiblocage à quatre roues
103 50 Alimentation de la batterie du bloc de connexion
104 30 Moteur et embrayage de la boîte de transfert 4×4
105 40 Ventilateur de climatisation avant
106 – Non utilisé
107 – Non utilisé
108 30 Freins électriques pour remorque
109 50 Compresseur de suspension pneumatique
110 30 Sièges chauffants
111 40 Alimentation de la batterie de l’interrupteur de démarrage

(circuit de fonctionnement/démarrage)

112 30 Siège conducteur ;

Pédales réglables ;

Module de mémoire.

113 40 Alimentation de la batterie de l’interrupteur de démarrage

(circuits d’alimentation et d’accessoires)

114 30 Ventilateur de climatisation auxiliaire
115 – Non utilisé
116 40 Dégivreur de lunette arrière,
rétroviseurs chauffants
117 – Non utilisé
118 – Non utilisé
201 – Relais des feux de position de remorque
202 – Relais de fonctionnement/stationnement

des essuie-glaces de pare-brise

203 – Relais des feux de recul de remorque
204 – Relais d’embrayage de climatisation
205 – Essuie-glace arrière abaissé
206 – Relais de feux de brouillard
207 – Relais de pompe de lave-glace avant
208 – Relais de pompe de lave-glace arrière
209 – Essuie-glace arrière relevé
301 – Relais de pompe à carburant
302 – Relais de charge de la batterie

de remorque

303 – Relais d’essuie-glaces haute/basse
304 – Relais du module de commande

du système de transmission.

401 – Non utilisé
501 – Diode du module de commande moteur
502 – Diode d’embrayage de climatisation
503 – Non utilisé
601 30 Accessoires temporisés

(vitres électriques, vitres coulissantes, toit ouvrant)

602 – Non utilisé
Leggere  Ford Transit V (2000-2006) – batterie

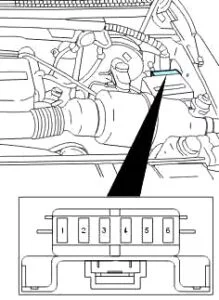

Mini boîte à fusibles moteur

Mini boîte à fusibles moteur pour vitres électriques et toit ouvrant.
Ford Expedition – schéma des fusibles – mini moteur
N° Amp [A] Description
1 5 Module de commande du groupe motopropulseur (PCM)
2 20 Feux de freinage/clignotants de remorque
3 10 Panneau de commande audio arrière intégré (RICP) ;

Changeur de CD ;

Radio.

4 10 Éclairage de marchepied
5 20 Amplificateur, amplificateur de subwoofer
6 – Non utilisé

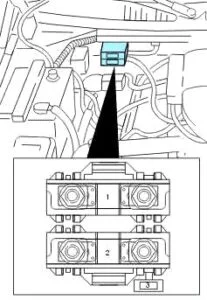

Fusibles de la batterie principale

Fusibles de la batterie principale dédiés à la radio.
Ford Expedition – schéma des fusibles – batterie principale
N° Amp [A] Description
1 175 Mégafusible du réseau électrique
2 175 Mégapfusible de l’alternateur
3 20 Minifusible du champ de l’alternateur

Schéma des fusibles et relais – Ford Expedition

Concerne les véhicules fabriqués les années :

2022.

Boîte à fusibles dans l’habitacle

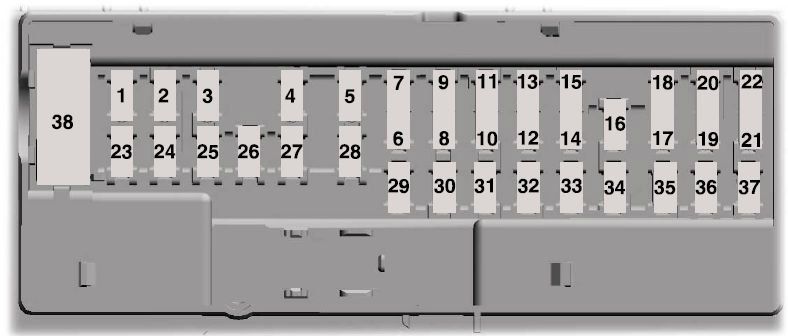

La boîte à fusibles du module de commande de la carrosserie est située sur le côté droit du plancher passager, derrière le panneau de garniture.

Boîte à fusibles du module de commande de carrosserie côté passager.
Numéro Ampère [A] Description
Numéro Ampère [A] Description
1 – Non utilisé.
2 10 A Interrupteur de siège conducteur.
3 7,5 A Déverrouillage de la porte conducteur.
4 20 A Amplificateur audio.
5 – Non utilisé.
6 10 A Logique intelligente du connecteur de données.
7 10 A Module de commande du système audio arrière.
8 5 A Chargeur sans fil pour accessoires.
Module de porte sans contact.
9 5 A Clavier à boutons.
Module de capteur connecté.
10 – Non utilisé.
11 – Non utilisé.
12 7,5 A Tableau de bord.
13 7,5 A Module de commande de colonne de direction.
Logique intelligente du connecteur de données.
Module de climatisation.
Module de transmission.
14 15 A Interrupteur de frein.
15 15 A SYNC.
16 – Non utilisé.
17 – Non utilisé.
18 7,5 A Module de transmission.
Interrupteur de colonne.
Numéro Ampère [A] Description
19 5 A Module de commande de l’unité télématique.
20 5 A Démarrage.
21 5 A Capteur de température et d’humidité dans le véhicule.
22 5 A Rétroviseur électrochrome. Module de chauffage des sièges de deuxième rangée.
23 30 A Interrupteur de commande de vitres.
Interrupteur d’alimentation du rétroviseur.
Module de zone de porte avant gauche.
24 30 A Logique de toit ouvrant.
25 20 A Amplificateur audio 2.
26 30 A Module de zone de porte avant droite.
27 30 A Module de zone de porte arrière gauche.
28 30 A Module de zone de porte arrière droite.
29 15 A Pédales réglables.
30 5 A Module de commande de remorquage.
31 10 A Module de climatisation arrière.
Module d’interrupteur de mode de conduite.
Interrupteur de gestion du terrain.
Module émetteur-récepteur radiofréquence.
Interrupteur 4×4.
32 20 A Module de commande audio.
33 – Non utilisé.
34 30 A Relais de démarrage.
35 5 A Non utilisé (réserve).
36 15 A Module de traitement d’images A.
Module d’assistance au stationnement automatisé.
Module de montage à régulation continue.
37 20 A Volant chauffant.
38 30A CB Vitre arrière électrique gauche.
Vitre arrière électrique droite.

Boîte à fusibles dans le compartiment moteur

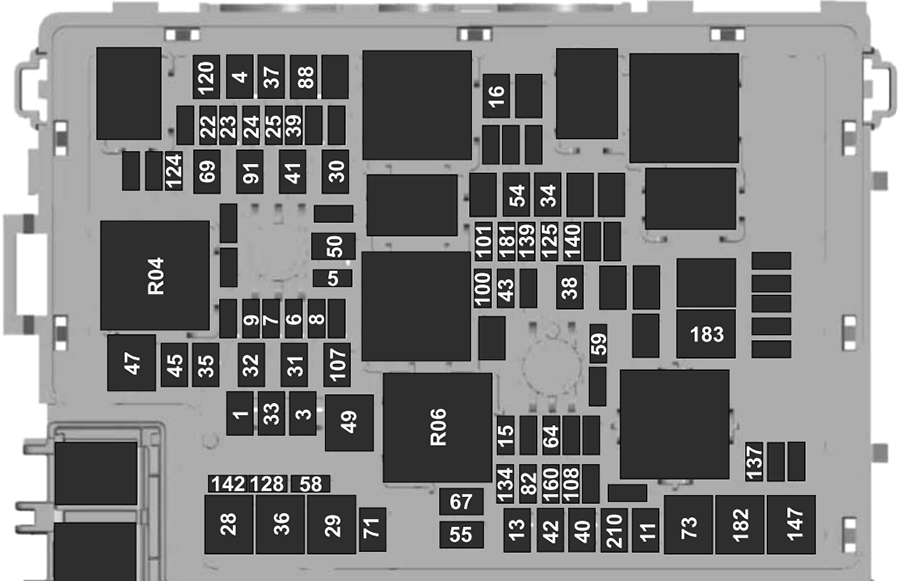

Boîte à fusibles du compartiment moteur pour le module de commande.
Numéro Ampère [A] Description
Numéro Ampère [A] Description
1 30 A Module de commande de carrosserie 1.
3 30 A Module de commande de carrosserie 2.
4 30 A Pompe à carburant.
5 5 A Relais du module de commande du système de transmission.
6 20 A Alimentation du véhicule 1.
7 25 A Alimentation du véhicule 2.
8 20 A Alimentation du véhicule 3.
9 20 A Alimentation du véhicule 4.
11 30 A Relais du moteur de démarrage.
13 40 A Moteur de ventilateur avant.
15 20 A Klaxon.
16 20 A Pompe de lave-glace avant.
22 10 A Assistance électronique du système de direction/démarrage.
23 10 A Système de prévention du blocage des freins actif/début de progression.
24 10 A Module de commande du système de transmission.
Module de commande de transmission.
25 10 A Caméra arrière.
Capteur de qualité de l’air actif/début de livraison.
28 50 A Pompe du système antiblocage.
29 50 A Valves du système antiblocage.
30 30 A Moteurs de siège conducteur.
31 30 A Moteurs de sièges passager.
32 20 A Point d’alimentation 1.
33 20 A Point d’alimentation 2.
34 20 A Point d’alimentation 3.
35 20 A Point d’alimentation 4.
36 40 A Onduleur.
37 30 A Sièges climatisés (côté passager).
38 30 A Sièges climatisés (côté conducteur).
39 20 A Module de siège de deuxième rangée.
40 40 A Panneaux de transport robustes.
41 30 A Module d’alimentation du hayon.
42 30 A Module de commande de frein de remorque.
43 5 A Non utilisé (réserve).
45 20 A Point d’alimentation 5.
47 50 A Ventilateur électrique 1.
Numéro Ampère [A] Description
49 50 A Ventilateur électrique 2.
50 40 A Lunette arrière chauffante.
54 40 A Différentiel électronique à glissement limité.
55 30 A Relais des feux de stationnement pour remorquage.
58 10 A Feux de recul pour remorquage.
59 20 A Non utilisé (réserve).
64 25 A Module de transmission intégrale 1.
67 15 A Démarrage/début de transmission.
69 30 A Moteur d’essuie-glace gauche.
71 20 A Relais d’essuie-glace arrière.
73 50 A Module de siège rabattable électriquement – troisième rangée.
82 25 A Module de transmission intégrale 2.
88 40 A Ventilateur auxiliaire.
91 20 A Alimentation du module d’éclairage de remorque.
100 25 A Phare gauche.
101 25 A Phare droit.
107 30 A Charge de la batterie de la remorque.
108 20 A Feux de carrosserie (police).
120 15 A Injecteurs de carburant.
124 5 A Module de capteur de pluie.
125 5 A Chargeur USB intelligent 1.
128 7,5 A Système de divertissement familial.
134 20 A Relais de sièges multi-contours.
137 20 A Module avancé des systèmes d’aide à la conduite.
Caméra connectée.
139 5 A Chargeur USB intelligent 2.
140 5 A Chargeur USB intelligent 3.
142 5 A Chargeur USB intelligent 5.
147 40 A Relais de ventilateur d’intercooler.
160 10 A Connecteur de données intelligent.
181 5 A Non utilisé (réserve).
182 60 A Module de commande de porte conducteur.
183 60 A Module de commande de porte passager.
210 30 A Interruption de démarrage du module de commande de carrosserie.
R04 Relais de ventilateur électrique 1.
R06 Relais de ventilateur électrique 3.

À propos du Ford Expedition (1997-2022)

Le Ford Expedition est un grand SUV qui a été introduit pour la première fois en 1997. Ce véhicule est réputé pour son espace et son confort, ce qui le rend idéal pour les voyages en famille et les longs trajets. Les modèles Ford Expedition sont équipés de divers moteurs, y compris de puissants V8, qui offrent une puissance suffisante pour les charges lourdes et le remorquage. Au fil des ans, l’Expedition a connu plusieurs générations, chacune apportant des améliorations en termes de technologie, de sécurité et de confort. Il est populaire auprès des conducteurs qui ont besoin d’un véhicule fiable et robuste avec beaucoup d’espace pour les passagers et les bagages.

Schéma de la boîte à fusibles du Ford Expedition

Cette page présente le schéma de la boîte à fusibles du Ford Expedition, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles dans ce véhicule sont sous le capot et dans l’habitacle. Les schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé du système électrique du véhicule, il est donc important de connaître sa configuration et sa fonction. Sur cette page, vous trouverez des informations détaillées sur chaque boîte à fusibles, ce qui vous aidera à entretenir et à réparer votre Ford Expedition.

Lucas Moreau

Lucas Moreau

Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
