Ford C-MAX Hybrid (2014-2018) – Boîte à fusibles
Ford C-MAX Hybrid – Schéma de la boîte à fusibles
Année de fabrication : 2014, 2015.
Les fusibles de l’allume-cigare (prises de courant) sont le fusible n° 61 (allume-cigare, prise de courant de deuxième rangée) dans la boîte à fusibles du tableau de bord et le fusible F27 (sortie du compartiment à bagages).
Emplacement de la boîte à fusibles
Habitacle
Le panneau de fusibles est situé sur le côté droit sous le compartiment passager (retirez le fond du compartiment passager).
Moteur
La boîte à fusibles est située dans le compartiment moteur.
Compartiment à bagages
Le panneau de fusibles est situé dans le compartiment à bagages derrière le passage de roue sur le côté gauche
Boîtes à fusibles auxiliaires
Le véhicule est équipé d’une boîte à fusibles auxiliaire fixée à la boîte de distribution d’énergie.
Une autre boîte à fusibles auxiliaire est connectée à la borne de la batterie 12 V à l’arrière du véhicule. Elle contient des fusibles à courant élevé. Si vous devez remplacer l’un de ces fusibles, contactez un concessionnaire agréé.
Habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F56 | 20A | Alimentation de la pompe à carburant |
| F57 | — | Non utilisé |
| F58 | 5A | Non utilisé (réserve) |
| F59 | 5A | Système antivol passif |
| F60 | 10 A | Éclairage intérieur, groupe de commutateurs de porte conducteur, éclairage de boîte à gants, groupe de commutateurs de console supérieure |
| F61 | 20A | Allume-cigare, point d’alimentation de deuxième rangée |
| F62 | 5A | Module d’essuie-glace automatique, rétroviseur à atténuation automatique |
| F63 | 10 A | Non utilisé (réserve) |
| F64 | — | Non utilisé |
| F65 | 10 A | Déverrouillage du hayon |
| F66 | 20A | Alimentation de déverrouillage de porte conducteur |
| F67 | 7,5A | Passeport de téléphone portable (C-MAX Energi), écran multifonction, module GPS, SYNC |
| F68 | 15A | Non utilisé (réserve) |
| F69 | 5A | Tableau de bord |
| F70 | 20A | Verrouillage centralisé et alimentation de déverrouillage |
| F71 | 10 A | Tête de commande de chauffage (climatisation manuelle), module de climatisation |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F72 | 7,5A | Module de volant |
| F73 | 7,5A | Connecteur de liaison de données, alimentation OBD II |
| F74 | 15A | Alimentation des phares |
| F75 | 15A | Alimentation des feux de brouillard |
| F76 | 10 A | Alimentation du feu de recul |
| F77 | 20A | Pompe de lave-glace |
| F78 | 5A | Interrupteur d’allumage, bouton de démarrage |
| F79 | 15A | Radio, interrupteur de feux de détresse |
| F80 | 20A | Non utilisé (réserve) |
| F81 | 5A | Alimentation du pare-soleil, antenne de réception à distance |
| F82 | 20A | Mise à la terre de la pompe de lave-glace |
| F83 | 20A | Mise à la terre du verrouillage centralisé |
| F84 | 20A | Mise à la terre du déverrouillage de porte |
| F85 | 7,5 A | Alimentation électronique 15 |
| F86 | 10 A | Module de commande des restrictions, indicateur de désactivation de l’airbag passager |
| F87 | — | Non utilisé |
| F88 | 25A | Non utilisé (réserve) |
| F89 | — | Non utilisé |
Moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 50A Midi | Module de ventilateur de refroidissement |
| F2 | 50A Midi | Pompe à eau électrique |
| F3 | 50A Midi | Alimentation du module de commande de carrosserie 1 |
| F4 | 50A Midi | Alimentation du module de commande de carrosserie 2 |
| F5 | — | Non utilisé |
| F6 | — | Non utilisé |
| F7 | 40A** | Pompe du système de freinage antiblocage |
| F8 | 30 A** | Valve du système de freinage antiblocage |
| F9 | 40A** | Pompe à vide |
| F10 | 40A** | Moteur du ventilateur de chauffage |
| F11 | 30 A** | Commande moteur |
| F12 | — | Non utilisé |
| F13 | 25A** | Relais du module de commande du système de traction |
| F14 | 20A** | Essuie-glace arrière |
| F15 | 30 A** | Alimentation du module de commande de carrosserie KL30 |
| F 16 | 20A** | Alimentation du module de commande de carrosserie 15 |
| F17 | 20A** | Pompe à huile de transmission (C-MAX Energi) |
| F18 | 20A** | Moteur d’essuie-glace avant |
| F19 | 5A* | Système de freinage antiblocage et module de programme de stabilité électronique |
| F20 | 15 A* | Klaxon |
| F21 | 5A* | Interrupteur de feux de stop |
| F22 | 5A* | Surveillance de la pompe à vide |
| F23 | 5A* | Module de commande moteur 15 / Module de commande du système de traction 15 / Pompe à huile de transmission 15 |
| F24 | 5A* | Bobines de relais, module d’interrupteur de feux |
| F25 | 10 A* | Pompe de refroidissement moteur électronique |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F26 | 5A* | Module d’assistance de direction électronique 15 |
| F27 | 5A* | Capteur de débit massique d’air |
| F28 | 15 A* | Module de commande du système de traction |
| F29 | 10 A* | Compresseur de climatisation électronique / Chauffage à coefficient de température positif |
| F30 | 10 A* | Module de commande moteur, module de commande du système de traction |
| F31 | 5A* | Anneau lumineux du port de charge (C-MAX Energi) |
| F32 | 20A* | Alimentation du véhicule 2 |
| F33 | 15 A* | Alimentation du véhicule 4 |
| F34 | 10 A* | Injecteurs |
| F35 | 10 A* | Alimentation du véhicule 3 |
| F36 | 20A* | Alimentation du véhicule 1 |
| R1 | — | Non utilisé |
| R2 | Micro-relais | Klaxon |
| R3 | Micro-relais | Commande du système hybride |
| R4 | Micro-relais | Essuie-glace avant |
| R5 | — | Non utilisé |
| R6 | Micro-relais | Essuie-glace avant et arrière haut/bas |
| R7 | Relais de puissance | Pompe à vide |
| R8 | Relais de puissance | Alimentation d’allumage |
| R9 | — | Non utilisé |
| R10 | Mini-relais | Capteur de pompe à vide |
| R11 | — | Non utilisé |
| R12 | Relais de puissance | Ventilateur de refroidissement |
| R13 | Mini-relais | Ventilateur de chauffage |
| R14 | Mini-relais | Relais de commande moteur |
| * Mini-fusibles ** Fusibles à cartouche |
Compartiment à bagages
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 5A | Module d’accès au hayon mains libres |
| F2 | 10 A | Module de véhicule sans clé |
| F3 | 5A | Poignées de porte de véhicule sans clé |
| F4 | 25A | Actionneur de porte avant gauche |
| F5 | 25A | Unité de commande de porte avant droite |
| F6 | 25A | Actionneur de porte arrière gauche |
| F7 | 25A | Actionneur de porte arrière droite |
| F8 | — | Non utilisé |
| F9 | 25A | Moteur de siège conducteur |
| F10 | 25A | Lunette arrière chauffante |
| F11 | — | Non utilisé |
| F12 | 15A | Module de commande électronique de batterie |
| F13 | — | Non utilisé |
| F14 | 10 A | Chargeur (C-MAX Energi) |
| F15 | — | Non utilisé |
| F 16 | — | Non utilisé |
| F17 | 10 A | Module de commande électronique de batterie |
| F18 | 15A | Module de commande électronique de batterie — ventilateur |
| F19 | 15A | Ventilateur du chargeur (C-MAX Energi) |
| F20 | — | Non utilisé |
| F21 | 15A | Interface de liaison de données intelligente |
| F22 | 10 A | Réduction active du bruit |
| F23 | — | Non utilisé |
| F24 | 30A | Onduleur de puissance CC/CA |
| F25 | 25A | Hayon électrique |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F26 | 40A | Chargeur CA/CC (C-MAX Energi) |
| F27 | 20A | Sortie du compartiment à bagages |
| F28 | — | Non utilisé |
| F29 | — | Non utilisé |
| F30 | 5A | Module d’aide au stationnement |
| F31 | 5A | Caméra arrière |
| F32 | 5A | Onduleur de puissance CC/CA |
| F33 | — | Non utilisé |
| F34 | 20A | Siège conducteur chauffant |
| F35 | 20A | Siège passager chauffant |
| F36 | — | Non utilisé |
| F37 | 20A | Pare-soleil robuste |
| F38 | — | Non utilisé |
| F39 | — | Non utilisé |
| F40 | — | Non utilisé |
| F41 | — | Non utilisé |
| F42 | — | Non utilisé |
| F43 | — | Non utilisé |
| F44 | — | Non utilisé |
| F45 | 5A | Capteur d’humidité |
| F46 | 10 A | Système d’alimentation |
| R1 | Relais de puissance | Relais arrière 15 |
| R2 | Mini-relais | Lunette arrière chauffante |
| R3 | Micro-relais | Trappe à carburant (C-MAX Energi) |
| R4 | — | Non utilisé |
| R5 | — | Non utilisé |
| R6 | Micro-relais | Essuie-glace arrière |
Ford C-MAX Hybrid – Schéma de la boîte à fusibles
Année de fabrication : 2016.
Les fusibles de l’allume-cigare (prises de courant) sont le fusible n° 61 (allume-cigare, prise de courant de deuxième rangée) dans la boîte à fusibles du tableau de bord et le fusible F27 (sortie du compartiment à bagages).
Emplacement de la boîte à fusibles

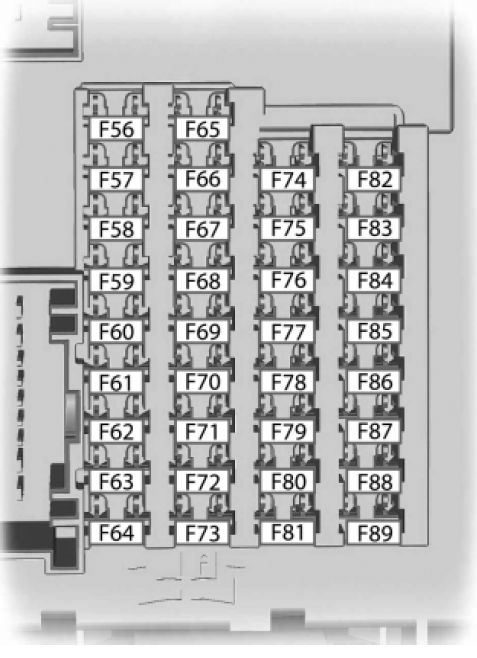

Habitacle
Le panneau de fusibles est situé à droite sous la boîte à gants (retirez le fond de la boîte à gants).

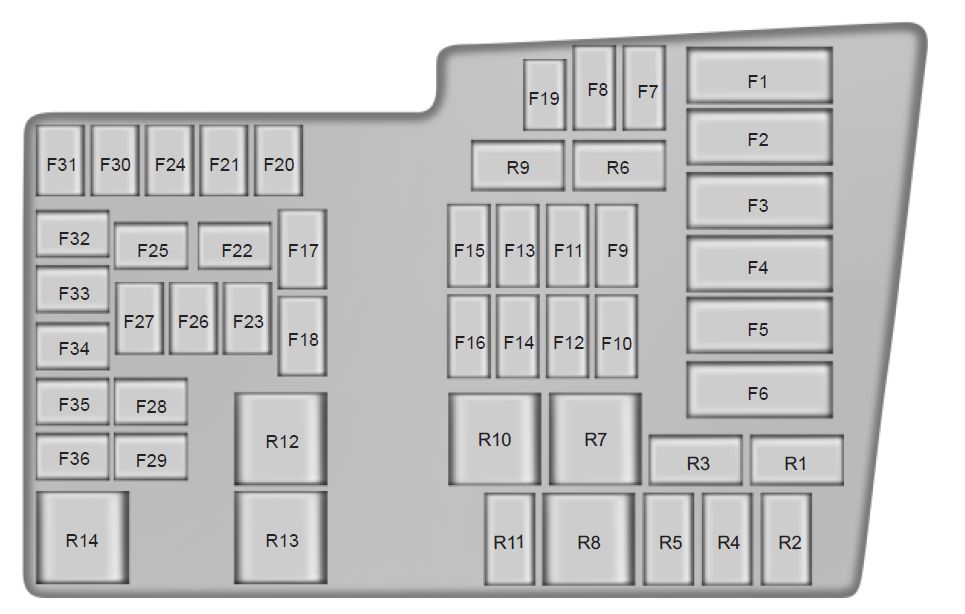

Compartiment moteur
La boîte à fusibles est située dans le compartiment moteur.

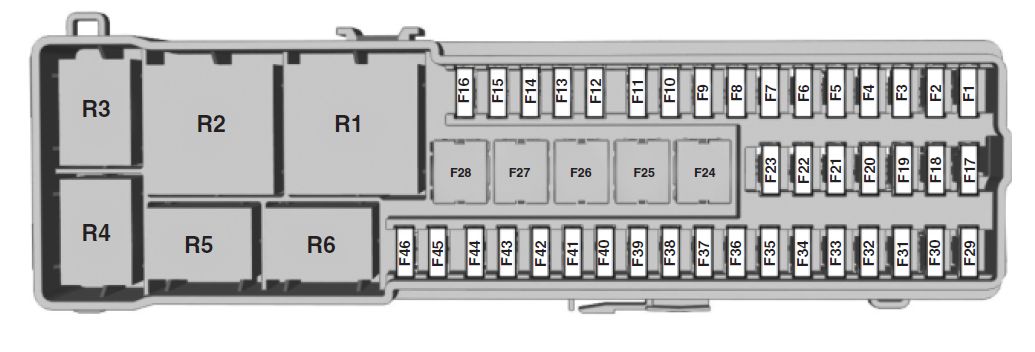

Compartiment à bagages
Le panneau de fusibles est situé dans le compartiment à bagages derrière le passage de roue à gauche
Boîtes à fusibles préliminaires
Votre véhicule est équipé d’une boîte à fusibles préliminaire connectée à la boîte de distribution.
Une autre boîte à fusibles préliminaire est connectée à la borne de la batterie 12 V à l’arrière du véhicule. Elle contient des fusibles à courant élevé. Si vous devez remplacer l’un de ces fusibles, contactez un concessionnaire agréé.
Habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F56 | 20A | Alimentation de la pompe à carburant. |
| F57 | — | Non utilisé. |
| F58 | 5A | Non utilisé (réserve). |
| F59 | 5A | Système antivol passif. |
| F60 | 10 A | Éclairage intérieur. Ensemble de commutateurs de porte conducteur. Éclairage de boîte à gants. Groupe de commutateurs sur le panneau de commande de climatisation. |
| F61 | 20A | Allume-cigare. Point d’alimentation de deuxième rangée. |
| F62 | 5A | Module d’essuie-glace automatique. Rétroviseur à atténuation automatique. |
| F63 | 10 A | Non utilisé (réserve). |
| F64 | — | Non utilisé. |
| F65 | 10 A | Déverrouillage du hayon. |
| F66 | 20A | Alimentation de déverrouillage de porte conducteur. |
| F67 | 7,5 A | Passeport de téléphone portable (C-MAX Energi). Écran multifonction. Module GPS. Synchronisation. |
| F68 | 15A | Non utilisé (réserve). |
| F69 | 5A | Tableau de bord. |
| F70 | 20A | Verrouillage centralisé et alimentation de déverrouillage. |
| F71 | 7,5 A | Module de climatisation. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F72 | 7,5 A | Module de volant. |
| F73 | 7,5 A | Connecteur de bus de données. Alimentation OBD II. |
| F74 | 15A | Alimentation des phares. |
| F75 | 15A | Alimentation des feux de brouillard. |
| F76 | 10 A | Alimentation du feu de recul. |
| F77 | 20A | Pompe de lave-glace. |
| F78 | 5A | Interrupteur d’allumage, bouton de démarrage. |
| F79 | 15A | Radio. Interrupteur de feux de détresse. |
| F80 | 20A | Non utilisé (réserve). |
| F81 | 5A | Pare-soleil robuste. Antenne de réception à distance. |
| F82 | 20A | Mise à la terre de la pompe de lave-glace. |
| F83 | 20A | Mise à la terre du verrouillage centralisé. |
| F84 | 20A | Mise à la terre du déverrouillage de porte de l’actionneur. |
| F85 | 7,5A | Électronique 15 avance. |
| F86 | 10 A | Module de commande des restrictions. Indicateur de désactivation de l’airbag passager. |
| F87 | 15A | Non utilisé (réserve). |
| F88 | 25A | Non utilisé (réserve). |
| F89 | — | Non utilisé. |
Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 50A Midi | Module de ventilateur de refroidissement. |
| F2 | 50A Midi | Pompe à eau électrique. |
| F3 | 50A Midi | Alimentation du module de commande de carrosserie 1. |
| F4 | 50A Midi | Alimentation du module de commande de carrosserie 2. |
| F5 | — | Non utilisé. |
| F6 | — | Non utilisé. |
| F7 | 40A** | Pompe du système de freinage antiblocage. |
| F8 | 30A** | Valve du système de freinage antiblocage. |
| F9 | 40A** | Pompe à vide. |
| F10 | 40A** | Moteur du ventilateur de chauffage. |
| F11 | 30A** | Commande moteur. |
| F12 | — | Non utilisé. |
| F13 | 25A** | Relais du module de commande du système de transmission. |
| F14 | 20A** | Essuie-glace arrière. |
| F15 | 30A** | Alimentation du module de commande de carrosserie KL30. |
| F 16 | 20A** | Alimentation du module de commande de carrosserie 15. |
| F17 | 20A** | Pompe à huile de transmission (C-MAX Energi). |
| F18 | 20A** | Moteur d’essuie-glace avant. |
| F19 | 5A* | Système de freinage antiblocage et module de programme de stabilité électronique. |
| F20 | 15 A* | Klaxon. |
| F21 | 5A* | Interrupteur de feux de stop. |
| F22 | 5A* | Surveillance de la pompe à vide. |
| F23 | 5A* | Module de commande moteur 15. Module de commande du système de transmission 15. Pompe à huile de transmission 15. |
| F24 | 5A* | Bobines de relais. Module d’interrupteur de feux. |
| F25 | 10 A* | Pompe de refroidissement moteur électronique. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F26 | 5A* | Module d’assistance de direction électronique 15. |
| F27 | 5A* | Capteur de débit massique d’air. |
| F28 | 15 A* | Module de commande du système de transmission. |
| F29 | 10 A* | Compresseur de climatisation électronique. Chauffage à coefficient de température positif. |
| F30 | 10 A* | Module de commande moteur. Module de commande du système de transmission. |
| F31 | 5A* | Anneau lumineux de la prise de charge (C-MAX Energi). |
| F32 | 20A* | Alimentation du véhicule 2. |
| F33 | 15 A* | Alimentation du véhicule 4. |
| F34 | 10 A* | Injecteurs. |
| F35 | 10 A* | Alimentation du véhicule 3. |
| F36 | 20A* | Alimentation du véhicule 1. |
| R1 | Micro-relais | Pompe à vide. |
| R2 | Micro-relais | Klaxon. |
| R3 | Micro-relais | Commande du système de transmission hybride. |
| R4 | Micro-relais | Essuie-glace avant. |
| R5 | Micro-relais | Pompe à vide. |
| R6 | Micro-relais | Essuie-glace avant et arrière haut-bas. |
| R7 | — | Non utilisé. |
| R8 | Relais de puissance | Alimentation d’allumage. |
| R9 | — | Non utilisé. |
| R10 | — | Non utilisé. |
| R11 | — | Non utilisé. |
| R12 | Relais de puissance | Ventilateur de refroidissement. |
| R13 | Mini-relais | Ventilateur de chauffage. |
| R14 | Mini-relais | Relais de commande moteur. |
| * Mini-fusibles ** Fusibles à cartouche |
Compartiment à bagages
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 5A | Module d’entrée du hayon mains libres. |
| F2 | 10 A | Module de véhicule sans clé. |
| F3 | 5A | Poignées de porte de véhicule sans clé. |
| F4 | 25A | Actionneur de porte avant gauche. |
| F5 | 25A | Actionneur de porte avant droite. |
| F6 | 25A | Actionneur de porte arrière gauche. |
| F7 | 25A | Actionneur de porte arrière droite. |
| F8 | — | Non utilisé. |
| F9 | 25A | Moteur de siège conducteur. |
| F10 | 25A | Lunette arrière chauffante. |
| F11 | 5A | Relais d’allumage. |
| F12 | 15A | Module de commande électronique de batterie. |
| F13 | — | Non utilisé. |
| F14 | 10 A | Chargeur (C-MAX Energi). |
| F15 | — | Non utilisé. |
| F 16 | — | Non utilisé. |
| F17 | 10 A | Module de commande électronique de batterie. |
| F18 | 15A | Module de commande électronique de batterie — ventilateur. |
| F19 | 15A | Ventilateur du chargeur (C-MAX Energi). |
| F20 | — | Non utilisé. |
| F21 | 15A | Liaison de données intelligente. |
| F22 | 10 A | Réduction active du bruit. |
| F23 | — | Non utilisé. |
| F24 | 30A | Onduleur de puissance CC/CA. |
| F25 | 25A | Hayon électrique. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F26 | 40A | Chargeur CA/CC (C-MAX Energi). |
| F27 | 20A | Sortie du compartiment à bagages. |
| F28 | — | Non utilisé. |
| F29 | — | Non utilisé. |
| F30 | 5A | Module d’aide au stationnement. |
| F31 | 5A | Caméra arrière. |
| F32 | 5A | Onduleur de puissance CC/CA. |
| F33 | — | Non utilisé. |
| F34 | 20A | Siège conducteur chauffant. |
| F35 | 20A | Siège passager chauffant. |
| F36 | — | Non utilisé. |
| F37 | 20A | Pare-soleil robuste. |
| F38 | — | Non utilisé. |
| F39 | — | Non utilisé. |
| F40 | — | Non utilisé. |
| F41 | — | Non utilisé. |
| F42 | — | Non utilisé. |
| F43 | — | Non utilisé. |
| F44 | — | Non utilisé. |
| F45 | 5A | Capteur d’humidité. |
| F46 | 10 A | Système d’alimentation. |
| R1 | Relais de puissance | Relais arrière 15. |
| R2 | Mini-relais | Lunette arrière chauffante. |
| R3 | Micro-relais | Trappe à carburant (C-MAX Energi). |
| R4 | — | Non utilisé. |
| R5 | — | Non utilisé. |
| R6 | Micro-relais | Essuie-glace arrière. |
Ford C-MAX Hybrid – Schéma de la boîte à fusibles
Année de fabrication : 2017, 2018.
Les fusibles de l’allume-cigare (prises de courant) sont le fusible n° 61 (allume-cigare, prise de courant de deuxième rangée) dans la boîte à fusibles du tableau de bord et le fusible F27 (sortie du compartiment à bagages).
Emplacement de la boîte à fusibles
Habitacle
Le panneau de fusibles est situé à droite sous la boîte à gants (retirez le fond de la boîte à gants).
Moteur
La boîte à fusibles est située dans le compartiment moteur.
Compartiment à bagages
Le panneau de fusibles est situé dans le compartiment à bagages derrière le passage de roue à gauche
Boîtes à fusibles auxiliaires
Votre automobile est équipée d’une boîte à fusibles auxiliaire fixée à la boîte de distribution d’énergie.
Une autre boîte à fusibles auxiliaire est connectée à la borne de la batterie 12 V à l’arrière du véhicule. Elle contient des fusibles à courant élevé. Si vous devez remplacer l’un de ces fusibles, contactez un concessionnaire agréé.
Habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F56 | 20A | Alimentation de la pompe à carburant. |
| F57 | — | Non utilisé. |
| F58 | 5A | Non utilisé (réserve). |
| F59 | 5A | Système antivol passif. |
| F60 | 10 A | Éclairage intérieur. Ensemble de commutateurs de porte conducteur. Éclairage de boîte à gants. Groupe de commutateurs dans la console de climatisation. |
| F61 | 20A | Allume-cigare. Point d’alimentation de deuxième rangée. |
| F62 | 5A | Module d’essuie-glace automatique. Rétroviseur à atténuation automatique. |
| F63 | 10 A | Non utilisé (réserve). |
| F64 | — | Non utilisé. |
| F65 | 10 A | Déverrouillage du hayon. |
| F66 | 20A | Alimentation pour le déverrouillage de porte conducteur. |
| F67 | 7,5A | Passeport de téléphone portable (C-MAX Energi). Écran multifonction. Module GPS. Synchronisation. |
| F68 | 15A | Non utilisé (réserve). |
| F69 | 5A | Tableau de bord. |
| F70 | 20A | Verrouillage centralisé et alimentation pour le déverrouillage. |
| F71 | 7,5A | Module de climatisation. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F72 | 7,5A | Module de volant. |
| F73 | 7,5A | Connecteur d’interface de données. Alimentation OBD II. |
| F74 | 15A | Alimentation des phares. |
| F75 | 15A | Alimentation des feux de brouillard. |
| F76 | 10 A | Alimentation du feu de recul. |
| F77 | 20A | Pompe de lave-glace. |
| F78 | 5A | Interrupteur d’allumage, bouton de démarrage. |
| F79 | 15A | Radio. Interrupteur de feux de détresse. |
| F80 | 20A | Non utilisé (réserve). |
| F81 | 5A | Pare-soleil robuste. Antenne de réception à distance. |
| F82 | 20A | Mise à la terre de la pompe de lave-glace. |
| F83 | 20A | Mise à la terre du verrouillage centralisé. |
| F84 | 20A | Mise à la terre pour le déverrouillage de porte de l’actionneur. |
| F85 | 7,5 A | Électronique 15 décalage. |
| F86 | 10 A | Module de commande des limites. Indicateur de désactivation de l’airbag passager. |
| F87 | 15A | Non utilisé (réserve). |
| F88 | 25A | Non utilisé (réserve). |
| F89 | — | Non utilisé. |
Moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 50A Midi | Module de ventilateur de refroidissement. |
| F2 | 50A Midi | Pompe à eau électrique. |
| F3 | 50A Midi | Alimentation du module de commande de carrosserie 1. |
| F4 | 50A Midi | Alimentation du module de commande de carrosserie 2. |
| F5 | — | Non utilisé. |
| F6 | — | Non utilisé. |
| F7 | 40A | Pompe du système de freinage antiblocage. |
| F8 | 30A | Valve du système de freinage antiblocage. |
| F9 | 40A | Pompe à vide. |
| F10 | 40A | Moteur du ventilateur de chauffage. |
| F11 | 30A | Commande moteur. |
| F12 | — | Non utilisé. |
| F13 | 25 A | Relais du module de commande du système de propulsion. |
| F14 | 20A | Essuie-glace arrière. |
| F15 | 30A | Alimentation du module de commande de carrosserie KL30. |
| F 16 | 20A | Alimentation du module de commande de carrosserie 15. |
| F17 | 20A | Pompe à huile de transmission (C-MAX Energi). |
| F18 | 20A | Moteur d’essuie-glace avant. |
| F19 | 5A | Système de freinage antiblocage et module de programme de stabilité électronique. |
| F20 | 15 A | Klaxon. |
| F21 | 5A | Interrupteur de feux de stop. |
| F22 | 5A | Surveillance de la pompe à vide. |
| F23 | 5A | Module de commande moteur 15. Module de commande du système de propulsion 15. Pompe à huile de transmission 15. |
| F24 | 5A | Bobines de relais. Module d’interrupteur de feux. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F25 | 10 A | Pompe de refroidissement moteur électronique. |
| F26 | 5A | Module d’assistance de direction électronique 15. |
| F27 | 5A | Capteur de débit massique d’air. |
| F28 | 15A | Module de commande du système de propulsion. |
| F29 | 10 A | Compresseur de climatisation électronique. Chauffage à coefficient de température positif. |
| F30 | 10 A | Module de commande moteur. Module de commande du système de propulsion. |
| F31 | 5A | Anneau lumineux de la prise de charge (C-MAX Energi). |
| F32 | 20A | Alimentation du véhicule 2. |
| F33 | 15A | Alimentation du véhicule 4. |
| F34 | 10 A | Injecteurs. |
| F35 | 10 A | Alimentation du véhicule 3. |
| F36 | 20A | Alimentation du véhicule 1. |
| R1 | Micro-relais | Pompe à vide. |
| R2 | Micro-relais | Klaxon. |
| R3 | Micro-relais | Commande du système de propulsion hybride. |
| R4 | Micro-relais | Essuie-glace avant. |
| R5 | Micro-relais | Pompe à vide. |
| R6 | Micro-relais | Essuie-glace avant et arrière haut-bas. |
| R7 | — | Non utilisé. |
| R8 | Relais de puissance | Alimentation d’allumage. |
| R9 | — | Non utilisé. |
| R10 | — | Non utilisé. |
| R11 | — | Non utilisé. |
| R12 | Relais de puissance | Ventilateur de refroidissement. |
| R13 | Mini-relais | Ventilateur de chauffage. |
| R14 | Mini-relais | Relais de commande moteur. |
Compartiment à bagages
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | 5A | Module d’accès au hayon mains libres. |
| F2 | 10 A | Module de véhicule sans clé. |
| F3 | 5A | Poignées de porte de véhicule sans clé. |
| F4 | 25A | Contrôleur de porte avant gauche. |
| F5 | 25A | Contrôleur de porte avant droite. |
| F6 | 25A | Contrôleur de porte arrière gauche. |
| F7 | 25A | Contrôleur de porte arrière droite. |
| F8 | 25A | Moteur de siège passager. |
| F9 | 25A | Moteur de siège conducteur. |
| F10 | 25A | Lunette arrière chauffante. |
| F11 | 5A | Relais d’allumage. |
| F12 | 15A | Module de commande électronique de batterie. |
| F13 | — | Non utilisé. |
| F14 | 10 A | Chargeur (C-MAX Energi). |
| F15 | — | Non utilisé. |
| F 16 | — | Non utilisé. |
| F17 | 10 A | Module de commande électronique de batterie. |
| F18 | 15A | Module de commande électronique de batterie — ventilateur. |
| F19 | 15A | Ventilateur du chargeur (C-MAX Energi). |
| F20 | — | Non utilisé. |
| F21 | 15A | Liaison de données intelligente. |
| F22 | 10 A | Réduction active du bruit. |
| F23 | — | Non utilisé. |
| F24 | 30A | Onduleur de puissance CC/CA. |
| F25 | 25A | Hayon électrique. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F26 | 40A | Chargeur CA/CC (C-MAX Energi). |
| F27 | 20A | Sortie du compartiment à bagages. |
| F28 | — | Non utilisé. |
| F29 | 5A | Détection d’angle mort. |
| F30 | 5A | Module d’aide au stationnement. |
| F31 | 5A | Caméra arrière. |
| F32 | 5A | Onduleur de puissance CC/CA. |
| F33 | — | Non utilisé. |
| F34 | 20A | Siège conducteur chauffant. |
| F35 | 20A | Siège passager chauffant. |
| F36 | — | Non utilisé. |
| F37 | 20A | Pare-soleil robuste. |
| F38 | — | Non utilisé. |
| F39 | — | Non utilisé. |
| F40 | — | Non utilisé. |
| F41 | — | Non utilisé. |
| F42 | — | Non utilisé. |
| F43 | — | Non utilisé. |
| F44 | — | Non utilisé. |
| F45 | – | Non utilisé. |
| F46 | 10 A | Système d’alimentation. |
| R1 | Relais de puissance | Relais arrière 15. |
| R2 | Mini-relais | Lunette arrière chauffante. |
| R3 | Micro-relais | Trappe à carburant (C-MAX Energi). |
| R4 | — | Non utilisé. |
| R5 | — | Non utilisé. |
| R6 | Micro-relais | Essuie-glace arrière. |
À propos du Ford C-MAX Hybrid (2014-2018)
Le Ford C-MAX Hybrid (2014-2018) est un véhicule hybride compact qui combine l’efficacité de la propulsion électrique avec la puissance d’un moteur à essence. Ce modèle est équipé d’un moteur quatre cylindres de 2,0 litres associé à un moteur électrique, ce qui permet d’atteindre une faible consommation de carburant et des émissions réduites. L’intérieur du véhicule est spacieux et offre des éléments technologiques modernes, tels qu’un écran tactile et des systèmes d’assistance avancés pour le conducteur. Le Ford C-MAX Hybrid est conçu pour offrir une conduite confortable et écologique, tout en conservant la praticité et la flexibilité pour une utilisation quotidienne.
Schéma de la boîte à fusibles du Ford C-MAX Hybrid
Cette page présente le schéma de la boîte à fusibles du Ford C-MAX Hybrid, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui est indispensable pour un entretien correct. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément critique pour le fonctionnement sûr et efficace du véhicule, il est donc important de connaître sa configuration.
