Ford Transit Custom/Tourneo Custom (2019-2020…) – boîte à fusibles

Ford Transit Custom/Tourneo Custom (2019-2020 ..) – schéma de la boîte à fusibles

Habitacle

Deux boîtes à fusibles sont situées derrière le panneau amovible sous le volant – la boîte à fusibles est à droite et le module de commande de la carrosserie à gauche (dans les véhicules avec volant à droite – l’inverse).

Boîte à fusibles préliminaire

Située sous le siège du conducteur.

Compartiment moteur

2.0L Ecoblue & Véhicule électrique hybride rechargeable (PHEV)

2,2 l Diesel

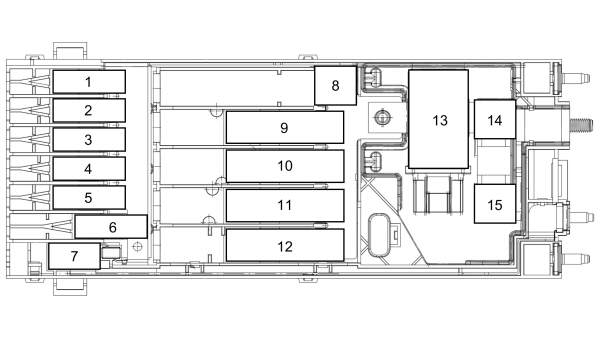

Boîte à fusibles préliminaire

Affectation des fusibles dans la boîte à fusibles préliminaire (2,0 l Ecoblue et PHEV)

Nr	Ampère [A]	Description
1	125A	Module de commande de la carrosserie.
2	80A	Direction assistée électronique.
3	150A	Chauffage auxiliaire.
4	–	Non utilisé.
5	–	Non utilisé.
6	150A	Boîte à fusibles de l’habitacle.
7	60A	Camping-car
8	–	Batterie
9	470A	Onduleur DC / DC.
10	300A	Boîte à fusibles du compartiment moteur.
11	–	Non utilisé.
12	150A	Boîte à fusibles du conducteur.
13	–	Relais de décharge de charge.
14	180A	Point d’alimentation auxiliaire 1.
15	60A	Point d’alimentation auxiliaire 2.

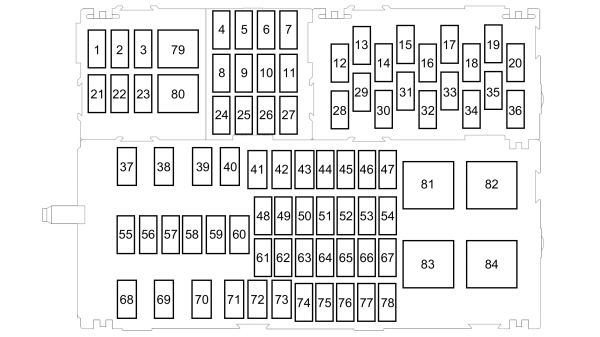

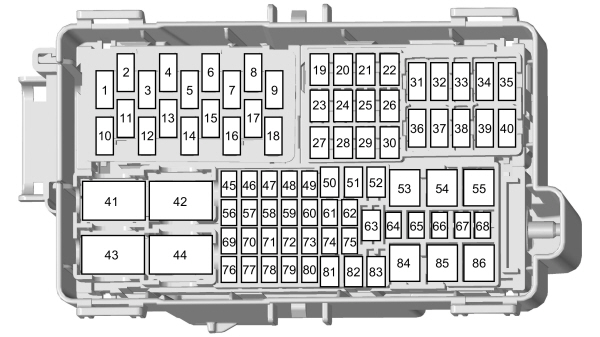

Boîte à fusibles de l’habitacle

Affectation des fusibles dans le tableau de bord (2,0 l Ecoblue)

Nr	Ampère [A]	Description
Nr	Ampère [A]	Description
1	5A	Port USB.
2	–	Non utilisé.
3	5A	Port USB.
4	–	Non utilisé.
5	5A	Port USB.
6	–	Non utilisé.
7	–	Non utilisé.
8	–	Non utilisé.
9	10 A	Rétroviseurs chauffants.
10	–	Non utilisé.
11	–	Non utilisé.
12	–	Non utilisé.
13	–	Non utilisé.
14	–	Non utilisé.
15	–	Non utilisé.
16	5A	Capteur de pluie.
17	–	Non utilisé.
18	20A	Moteur d’essuie-glace arrière.
19	–	Non utilisé.
20	–	Non utilisé.
21	20A	Lunette arrière chauffante.
22	20A	Lunette arrière chauffante.
23	20A	Point d’alimentation auxiliaire.
24	20A	Point d’alimentation auxiliaire.
25	25A	Moteur d’essuie-glace avant.
26	25A	Moteur d’essuie-glace avant.
27	–	Non utilisé.
28	–	Non utilisé.
29	–	Non utilisé.
30	–	Non utilisé.
31	–	Non utilisé.
32	–	Non utilisé.
33	–	Non utilisé.
34	–	Non utilisé.
35	–	Non utilisé.
36	–	Non utilisé.
37	–	Non utilisé.
38	–	Non utilisé.
39	–	Non utilisé.
40	–	Non utilisé.
41	–	Non utilisé.
42	40A	Relais de démarrage / arrêt.

Nr	Ampère [A]	Description
43	–	Relais d’adaptation.
44	40A	Relais de démarrage / arrêt.
45	10 A	Module d’adaptation.
46	15A	Module de remorquage.
47	5A	Chauffage au carburant.
48	–	Non utilisé.
49	10 A	Interrupteur de pédale de frein.
50	–	Non utilisé.
51	–	Non utilisé.
52	30A	Siège conducteur avec support.
53	60A	Batterie
54	60A	Onduleur de puissance.
55	50A	Module de commande de la carrosserie.
56	–	Non utilisé.
57	–	Non utilisé.
58	10 A	Interface du module de carrosserie ; Module de commande d’interface Upfitter ; Deuxième boîte à fusibles.
59	–	Non utilisé.
60	–	Non utilisé.
61	7,5A	Tachygraphe.
62	15A	Module d’interface Upfitter.
63	20A	Point d’alimentation auxiliaire.
64	–	Non utilisé.
65	–	Non utilisé.
66	10 A	Système de relais de déconnexion amélioré.
67	–	Non utilisé.
68	5A	Module de remorquage.
69	30A	Direction assistée électronique.
70	–	Non utilisé.
71	10 A	Sièges chauffants.
72	10 A	Sièges chauffants.
73	20A	Module d’éclairage avant adaptatif ; Réglage des phares.
74	–	Non utilisé.
75	10 A	Boîte à fusibles de distribution de puissance.
76	–	Non utilisé.
77	5A	Interrupteur de phares.
78	–	Non utilisé.
79	5A	Relais de démarrage / arrêt.
80	–	Non utilisé.
81	–	Non utilisé.
82	–	Non utilisé.
83	15A	Module de commande de la dynamique du véhicule.
84	50A	Module de commande de la carrosserie.
85	–	Non utilisé.
86	50A	Module de commande de la carrosserie.

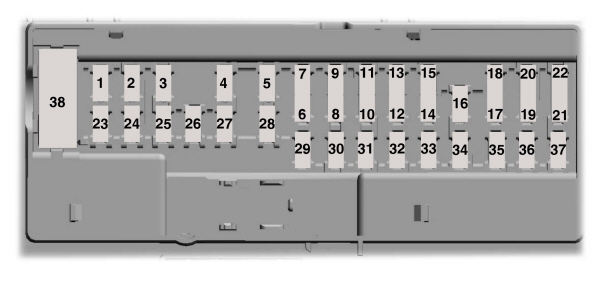

Unité de commande de la carrosserie

Affectation des fusibles dans l’unité de commande de la carrosserie (2,0 l Ecoblue)

Nr	Ampère [A]	Description
Nr	Ampère [A]	Description
1	–	Non utilisé.
2	10 A	Onduleur de puissance.
3	7,5A	Interrupteur de lève-vitre électrique ; Rétroviseurs extérieurs à commande électrique.
4	20A	Non utilisé.
5	–	Non utilisé.
6	10 A	Alarme antivol.
7	10 A	Non utilisé.
8	5A	Modem télématique.
9	5A	Capteur d’intrusion ; Climatisation arrière.
10	–	Non utilisé.
11	–	Non utilisé.
12	7,5A	Contrôle de la climatisation.
13	7,5A	Connexion de données ; Colonne de direction ; Tableau de bord.
14	15A	Module de gestion de l’énergie de la batterie – MHEV.
15	15A	Module SYNC 3.
16	–	Non utilisé.
17	7,5A	Tachygraphe.
18	7,5A	Non utilisé.

Nr	Ampère [A]	Description
19	5A	Alarme sonore alimentée par batterie.
20	5A	Allumage.
21	5A	Commande de chauffage à coefficient de température positif.
22	5A	Module de commande d’avertissement piéton.
23	30A	Non utilisé.
24	30A	Non utilisé.
25	20A	Module de porte conducteur.
26	30A	Module de porte passager.
27	30A	Non utilisé.
28	30A	Non utilisé.
29	15A	Non utilisé.
30	5A	Non utilisé.
31	10 A	Connexion de données ; Récepteur de clé à distance.
32	20A	Radio ; Module télématique.
33	–	Non utilisé.
34	30A	Tachygraphe ; Centre de messages ; Chauffage à coefficient de température positif ; Convertisseur DC / AC ; Caméra du système de maintien de voie ; Assistance au stationnement ; Colonne de direction.
35	5A	Non utilisé.
36	15A	Assistance au stationnement ; Caméra du système de maintien de voie ; Module de commande de la colonne de direction.
37	20A	Non utilisé.
38	30A	Lève-vitres électriques.

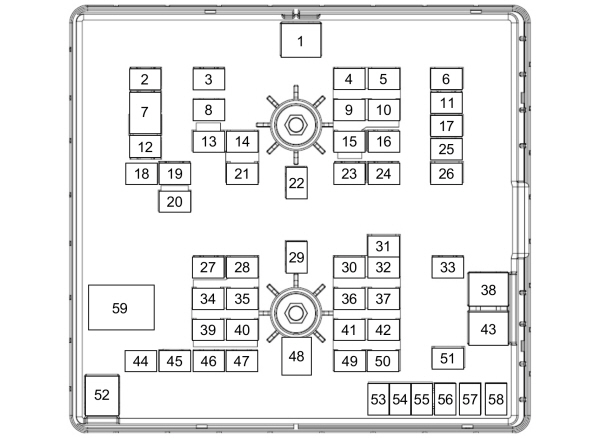

Boîte à fusibles du compartiment moteur

Affectation des fusibles dans le compartiment moteur (2,0L Ecoblue)

Nr	Ampère [A]	Description
Nr	Ampère [A]	Description
1	50A	Essuie-glaces.
2	–	Non utilisé.
3	40A	Élément chauffant de la vitre avant droite.
4	15A	Pompe de lave-glace arrière.
5	–	Non utilisé.
6	–	Non utilisé.
7	40A	Moteur de ventilateur avant.
8	40A	Élément chauffant de la vitre avant gauche.
9	15A	Verrouillage de la porte arrière.
10	5A	Module de gestion de l’alimentation de la batterie – MHEV.
11	40A	Point d’alimentation auxiliaire. Port USB.
12	20A	Klaxon
13	20A	Système de réduction catalytique sélective.
14	10 A	Alimentation du véhicule 5.
15	–	Non utilisé.
16	–	Non utilisé.
17	10 A	Phares à haute intensité à droite.
18	40A	Chauffage de la lunette arrière.
19	20A	Phares antibrouillard avant.
20	10 A	Rétroviseurs rabattables électriquement.
21	15A	Alimentation du véhicule 4.
22	40A	Moteur de ventilateur arrière.
23	20A	Pompe à carburant.
24	40A	Relais du démarreur.
25	40A	Point d’alimentation auxiliaire.
26	10 A	Phares à haute intensité à gauche.
27	40A	Système de réduction catalytique sélective.
28	20A	Alimentation du véhicule 1.
29	40A	Chauffage du filtre à carburant.

Nr	Ampère [A]	Description
30	15A	Pompe de liquide de refroidissement.
31	5A	Système de prévention du blocage des roues.
32	15A	Module de commande de transmission.
33	30A	Démarreur.
34	15A	Système de réduction catalytique sélective.
35	15A	Puissance du véhicule 2.
36	5A	Démarreur intégré à courroie – MHEV.
37	5A	Bougies de préchauffage. Module de commande du groupe motopropulseur.
38	60A	Bougies de préchauffage.
39	15A	Système de réduction catalytique sélective.
40	10 A	Puissance du véhicule 3.
41	10 A	Moniteur de bougies de préchauffage.
42	15A	Unité de commande de transmission.
43	60A	Pompe du système de prévention du blocage.
44	25A	Ventilateur de refroidissement.
45	30A	Prise de remorque.
46	–	Non utilisé.
47	40A	Suspension arrière.
48	50A	Ventilateur de refroidissement.
49	15A	Capteur d’oxydes d’azote.
50	5A	Chauffage de carburant de bloc fermé.
51	10 A	Embrayage de climatisation.
52	50A	Ventilateur de refroidissement.
53	5A	Tendeur actif – MHEV.
54	20A	Alarme d’urgence.
55	25A	Pompe à huile de transmission.
56	20A	Chauffage auxiliaire au carburant.
57	25A	Système de prévention du blocage avec contrôle électronique de la stabilité.
58	30A	Prise de remorque.
59	–	Relais de ventilateur de refroidissement.

Boîte à fusibles préliminaire

Affectation des fusibles dans la boîte à fusibles préliminaire (2,0 l Ecoblue et PHEV)

Nr	Ampère [A]	Description
1	125A	Module de commande de la carrosserie.
2	80A	Direction assistée électronique.
3	150A	Chauffage auxiliaire.
4	–	Non utilisé.
5	–	Non utilisé.
6	150A	Boîte à fusibles de l’habitacle.
7	60A	Camping-car
8	–	Batterie
9	470A	Onduleur DC / DC.
10	300A	Boîte à fusibles du compartiment moteur.
11	–	Non utilisé.
12	150A	Boîte à fusibles du conducteur.
13	–	Relais de décharge de charge.
14	180A	Point d’alimentation auxiliaire 1.
15	60A	Point d’alimentation auxiliaire 2.

Boîte à fusibles de l’habitacle

Affectation des fusibles dans le tableau de bord (PHEV)

Nr	Ampère [A]	Description
1	–	Non utilisé.
2	–	Non utilisé.
3	–	Non utilisé.
4	20A	Lunette arrière chauffante.
5	20A	Lunette arrière chauffante.
6	–	Non utilisé.
7	–	Non utilisé.
8	25A	Moteur d’essuie-glace avant.
9	25A	Moteur d’essuie-glace avant.
10	20A	Point d’alimentation auxiliaire.
11	20A	Point d’alimentation auxiliaire.
12	10 A	Rétroviseurs extérieurs chauffants.
13	–	Non utilisé.
14	–	Non utilisé.
15	–	Non utilisé.
16	5A	Port USB.
17	–	Non utilisé.
18	5A	Port USB.
19	–	Non utilisé.
20	5A	Port USB.
21	–	Non utilisé.
22	–	Non utilisé.
23	–	Non utilisé.
24	–	Non utilisé.
25	–	Non utilisé.
26	–	Non utilisé.
27	–	Non utilisé.
28	20A	Moteur d’essuie-glace arrière.
29	–	Non utilisé.
30	5A	Essuie-glaces automatiques.
31	–	Non utilisé.
32	15A	Module de commande du véhicule.
33	15A	Module de commande du véhicule.
34	15A	Module de commande du véhicule.
35	–	Non utilisé.
36	–	Non utilisé.
37	50A	Module de commande de la carrosserie.
38	60A	Convertisseur DC / AC.
39	–	Non utilisé.
40	30A	Siège conducteur avec support.
41	–	Non utilisé.
42	–	Non utilisé.
43	10 A	Interrupteur de frein.
44	–	Non utilisé.
45	10 A	Générateur de courant continu / convertisseur de courant alternatif.
46	15A	Module de remorquage.
47	10 A	Module Upfitter.
48	15A	Interface Upfitter.
49	5A	Tachygraphe.
50	–	Non utilisé.
51	10 A	Système d’information sur l’angle mort.
52	10 A	Boîte à fusibles du compartiment moteur.
53	–	Non utilisé.
54	–	Non utilisé.
55	5A	Module de remorquage.
56	–	Non utilisé.
57	10 A	Relais Upfitter.
58	–	Non utilisé.
59	–	Non utilisé.
60	20A	Point d’alimentation auxiliaire.
61	10 A	Boîte à fusibles du compartiment moteur.
62	–	Non utilisé.
63	20A	Commande d’éclairage.
64	10 A	Sièges chauffants.
65	10 A	Sièges chauffants.
66	–

Nr	Ampère [A]	Description
1	–	Non utilisé.
2	–	Non utilisé.
3	–	Non utilisé.
4	20A	Lunette arrière chauffante.
5	20A	Lunette arrière chauffante.
6	–	Non utilisé.
7	–	Non utilisé.
8	25A	Moteur d’essuie-glace avant.
9	25A	Moteur d’essuie-glace avant.
10	20A	Point d’alimentation auxiliaire.
11	20A	Point d’alimentation auxiliaire.
12	10 A	Rétroviseurs extérieurs chauffants.
13	–	Non utilisé.
14	–	Non utilisé.
15	–	Non utilisé.
16	5A	Port USB.
17	–	Non utilisé.
18	5A	Port USB.
19	–	Non utilisé.
20	5A	Port USB.
21	–	Non utilisé.
22	–	Non utilisé.
23	–	Non utilisé.
24	–	Non utilisé.
25	–	Non utilisé.
26	–	Non utilisé.
27	–	Non utilisé.
28	20A	Moteur d’essuie-glace arrière.
29	–	Non utilisé.
30	5A	Essuie-glaces automatiques.
31	–	Non utilisé.
32	15A	Unité de commande du véhicule.
33	15A	Unité de commande du véhicule.
34	15A	Unité de commande du véhicule.
35	–	Non utilisé.
36	–	Non utilisé.
37	50A	Unité de commande de la carrosserie.
38	60A	Onduleur de courant continu / alternatif.
39	–	Non utilisé.
40	30A	Siège conducteur avec support.
41	–	Non utilisé.
42	–	Non utilisé.
43	10 A	Interrupteur de frein.
44	–	Non utilisé.
45	10 A	Générateur de courant continu / onduleur de courant alternatif.
46	15A	Unité de commande de remorque.
47	10 A	Module Upfitter.
48	15A	Interface Upfitter.
49	5A	Tachygraphe.
50	–	Non utilisé.
51	10 A	Système d’information sur l’angle mort.
52	10 A	Boîte à fusibles du compartiment moteur.
53	–	Non utilisé.
54	–	Non utilisé.
55	5A	Unité de commande de remorque.
56	–	Non utilisé.
57	10 A	Relais Upfitter.
58	–	Non utilisé.
59	–	Non utilisé.
60	20A	Point d’alimentation auxiliaire.
61	10 A	Boîte à fusibles du compartiment moteur.
62	–	Non utilisé.
63	20A	Commande d’éclairage.
64	10 A	Sièges chauffants.
65	10 A	Sièges chauffants.
66	–

À propos du Ford Transit Custom/Tourneo Custom (2019-2020…)

Les Ford Transit Custom et Tourneo Custom sont des modèles populaires qui se distinguent par leur polyvalence et leur fiabilité. Ces véhicules sont idéaux pour les entreprises et les familles, ce qui en fait un choix prisé des conducteurs. Les modèles des années 2019-2020 offrent diverses options de motorisation, y compris des variantes diesel et essence, qui offrent un équilibre optimal entre performances et économie de carburant. L’intérieur est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant amplement d’espace pour les passagers et le chargement. Les technologies modernes et les dispositifs de sécurité garantissent que la conduite est non seulement confortable, mais aussi sûre.

Schéma de la boîte à fusibles du Ford Transit Custom/Tourneo Custom

Cette page présente le schéma de la boîte à fusibles pour les modèles Ford Transit Custom et Tourneo Custom. Dans ces véhicules, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et sous le capot. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le bon fonctionnement des systèmes électriques du véhicule, il est donc important de connaître sa disposition et ses fonctions.
