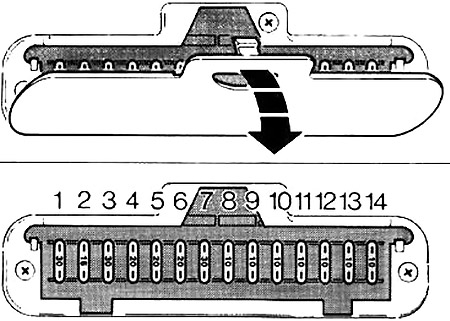

Signal d’avertissement, klaxon, interrupteur de déverrouillage à distance du hayon
2
15
Éclairage intérieur, essuie-glace avant, horloge
3
30
Essuie-phares
4
20
Moteur d’essuie-glace avant et arrière, lave-glace arrière, feu de recul
5
20
Moteur de ventilateur de chauffage
6
20
Ventilateur de refroidissement moteur
7
30
Lunette arrière chauffante
8
10
Clignotants, feux stop, jauge de carburant
9
10
Feux de position gauches, éclairage de plaque d’immatriculation, éclairage du tableau de bord, allume-cigare, interrupteur de chauffage et éclairage de la boîte à gants
10
10
Feux de position droits, rétroéclairage des interrupteurs
11
10
Feu de croisement gauche, feu de brouillard arrière
12
10
Feu de croisement droit
13
10
Feux de route gauches
14
10
Feux de route droits
Boîte à fusibles
Numéro
Relais
Arrière de la boîte à fusibles
I
Allumage
II
Lunette arrière chauffante et rétroviseur latéral chauffant avec arrêt automatique
III
Interrupteur de déverrouillage à distance du hayon
IV
Moteur d’essuie-glace avec fonctionnement intermittent – avant
Le fusible de l’allume-cigare (prise de courant) dans la Ford Fiesta (1997-2002) est le fusible 1 dans la boîte à fusibles de l’habitacle.
Boîte à fusibles de l’habitacle
Type 1
LHD
Ford Fiesta – schéma de la boîte à fusibles – habitacle (type 1) LHD
RHD
Ford Fiesta – schéma de la boîte à fusibles – habitacle (type 1) RHD
Insertion 2
LHD
Ford Fiesta – schéma de la boîte à fusibles – habitacle (type 2) LHDFord Fiesta – schéma de la boîte à fusibles – habitacle (type 2) RHDFord Fiesta – schéma de la boîte à fusibles – habitacle
Numéro
[A]
Description
1
15
Allume-cigare
2
20
1) Horloge, chauffage, éclairage intérieur, horloge, mémoire radio
7,5
2) Éclairage intérieur, module de climatisation, horloge, tableau de bord
3
10
2) Module GEM 2) Fourgon réfrigéré ; jusqu’en 1999 : Relais de réfrigération, relais de commande d’évaporateur
2) Feu de position gauche, réglage de l’intensité des phares, éclairage de plaque d’immatriculation, module de climatisation, radio, interrupteur de lunette arrière chauffante, tableau de bord, interrupteur de feux de brouillard arrière, interrupteur de feux de brouillard avant, interrupteur de pare-brise chauffant
7
10
1) Feu droit
7,5
2) Feu droit, éclairage de plaque d’immatriculation
8
15
Jusqu’au 09.1999 : Verrouillage centralisé, rétroviseurs électriques À partir du 09.1999 : Module GEM
2) Interrupteur de feu stop, module de climatisation, interrupteur de transmission (boîte manuelle), capteur de position de transmission (boîte automatique), électroaimant de vanne de commande de chauffage, interrupteur de lunette arrière chauffante, tableau de bord
14
10
Airbag
15
10
1) Rétroviseurs chauffants
7,5
2) Rétroviseurs électriques
16
30
Moteur de ventilateur de chauffage
17
15
Clignotants
18
15
1) Démarrage
15
2) Module GEM, relais auxiliaire, relais principal, bobine d’allumage DIS (1,3 l Endura – E, 1,25 et 1,4 l ZETEC – SE), module d’alarme passive (1,8 l Diesel Endura – DE)
19
10
1) Gestion moteur, radio, alarme
7,5
2) Fusible n° 30, radio, horloge, tableau de bord
20
30
1) Lave-phares
10
1) RHD : Dim / Dip
20
2) Interrupteur multifonction (feux de jour, feux extérieurs)
21
15
2) À partir du 09.1999 : Verrouillage centralisé
22
10
Connecteur d’interface de données (DLC), radio
42
15
2) Jusqu’au 09.1999 : module GEM
10
2) Fourgon réfrigéré ; à partir du 09.1999 : Relais de réfrigération, relais de commande d’évaporateur
43
10
2) Relais de feux de jour (feux de position)
49
20
2) Feux de jour, éclairage extérieur
50
25
2) Éclairage extérieur
Relais
I
Relais d’allumage
II
Relais de chauffage du pare-brise
III
–
IV
–
V
–
VI
–
VII
Relais de feux de jour (feux de position)
VIII
Relais de feux de jour (DTRL)
IX
Relais de chauffage du pare-brise
X
Relais de chauffage de la lunette arrière
XI
Relais de feux de jour (feux de position)
1) Haynes 2) Schémas de câblage électrique (CG1647es)
Boîte à fusibles du compartiment moteur
Ford Fiesta – diagramme de la boîte à fusibles – compartiment moteur
Numéro
[A]
Description
20
–
Diode
21
–
–
22
–
–
23
10
Faisceau principal gauche
24
10
Faisceau principal droit
25
10
Ampoule gauche
26
10
Ampoule droite
27
10
Moteurs essence : Sonde Lambda
15
Moteurs diesel : préchauffeur de carburant
28
15
1,8 l Diesel Endura – DE : module PCM, EGR, relais de bougies de préchauffage, relais de ventilateur de refroidissement moteur, relais de ventilateur à grande vitesse (avec climatisation), relais de climatisation, capteur de vitesse du véhicule (VSS) Moteurs essence : relais de pompe à carburant, relais de ventilateur de refroidissement moteur, relais de ventilateur à grande vitesse (avec climatisation), relais de climatisation, capteur de vitesse du véhicule (VSS), module d’alarme passive (1,25 L ZETEC – SE 1,3 L Endura – DE), module PCM, capteur de débit massique d’air (MAF ; 1,4 l ZETEC – SE), papillon de régulation d’air au ralenti, injecteur, papillon de purge du réservoir
29
20
Relais de climatisation, relais de feux de brouillard avant, double pressostat, relais de refroidissement (livraison), relais de contrôle d’évaporateur (livraison réfrigérée)
30
3
ABS
31
30
ABS
32
3
Module PCM
33
30
ABS (tous modèles avec ABS), ventilateur de refroidissement moteur (sans ABS, sans climatisation)
34
30
Module PCM
35
10
Module d’alarme passive (1,8 l Diesel Endura – DE), relais de pompe à carburant
36
60
Relais de ventilateur de refroidissement moteur, relais de ventilateur de refroidissement à grande vitesse (avec climatisation), relais de bougie d’allumage, relais d’inhibiteur
37
40
Relais de chauffage du pare-brise
60
Fourgon réfrigéré : relais de ventilateur de refroidissement (système de refroidissement), relais de ventilateur de refroidissement à grande vitesse
38
10
Relais principal
39
60
Relais de feux de jour (DTRL), fusible n° : 1, 2, 3, 4, 5, 21, 22 (boîte à fusibles de l’habitacle)
40
60
Allumage, n° de fusible : 42, 50 (boîte à fusibles de l’habitacle)
Relais
R1
Relais auxiliaire
R2
Relais d’inhibiteur
R3
Moteurs diesel : relais de bougies de préchauffage
R4
Relais de ventilateur de refroidissement moteur
R5
Relais de ventilateur de refroidissement à grande vitesse
R6
Relais de climatisation
R7
Relais de climatisation
R8
Relais principal
R9
Moteurs essence : Relais de pompe à carburant. Moteurs diesel : Relais de réchauffeur de carburant
R10
Relais de feux de brouillard avant
R11
Relais de feux de croisement
R12
Relais de feux de route
Boîte à fusibles (fourgon réfrigéré)
Ford Fiesta – schéma de la boîte à fusibles – boîte à fusibles (fourgon réfrigéré)
Numéro
Description
R1
Système de refroidissement
R2
Évaporateur
R3
Groupe
R4
Ventilateur de refroidissement
R5
Ventilateur de refroidissement à grande vitesse
R6
Ventilateur de refroidissement à basse vitesse
R7
Commande d’embrayage
Ford Fiesta (2002-2008) – schéma de la boîte à fusibles

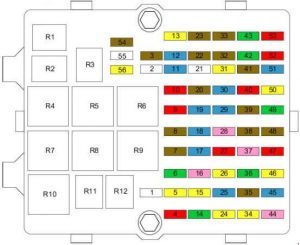

Le fusible de l’allume-cigare (prise de courant) dans la Ford Fiesta (2002-2008) est le fusible F29 dans la boîte à fusibles du tableau de bord.
Boîte à fusibles du tableau de bord
Ford Fiesta – schéma de la boîte à fusibles – tableau de bord
Numéro
[A]
Description
F1
–
–
F2
–
Module de remorquage
F3
7,5
Éclairage
–
Module de remorquage
F4
10
Climatisation, moteur de ventilateur
F5
20
ABS, ESP
F6
30
ABS, ESP
F7
15
Transmission
F8
7,5
Rétroviseurs électriques
F9
10
Phare de croisement gauche
F10
10
Phare de croisement droit
F11
15
Feux de jour
F12
15
Gestion moteur
F13
20
Gestion moteur, catalyseur
F14
30
Moteur de démarrage
F15
20
Pompe à carburant
F 16
3
Gestion moteur
F17
15
Interrupteur de feux
F18
15
Radio, prise de diagnostic
F19
15
Feux de jour
F20
7,5
Kit de clignotants, économie de batterie, éclairage de plaque d’immatriculation, module électronique général
F21
–
–
F22
7,5
Feux de position et latéraux (gauche)
F23
7,5
Feux de position et latéraux (droit)
F24
20
Verrouillage centralisé, klaxon
F25
15
Feux de détresse, clignotants
F26
20
Lunette arrière chauffante
F27
15
Klaxon
F28
3
Batterie, système de charge
F29
15
Allume-cigare
F30
15
Allumage
F31
10
Interrupteur de feux
F32
7,5
Rétroviseur chauffant
F33
7,5
Kit de clignotants, économie de batterie, éclairage de plaque d’immatriculation, module électronique général
F34
20
Toit ouvrant
F35
7,5
Sièges avant chauffants
F36
30
Vitres électriques
F37
3
ABS, ESP
F38
7,5
Module électronique général
F39
7,5
Airbag
F40
7,5
Transmission
10
Interrupteur de feux
F41
7,5
Transmission
F42
30
Pare-brise chauffant
F43
30
Pare-brise chauffant
F44
3
Radio, connecteur de diagnostic
F45
15
Feux stop
F46
20
Essuie-glace avant
F47
10
Essuie-glace arrière
F48
7,5
Phares de secours
F49
30
Moteur de ventilateur
F50
20
Feux de brouillard
F51
15
Allume-cigare
F52
10
Phare de route gauche
F53
10
Phare de route droit
F54
–
Module de remorquage
F55
–
–
F56
–
Module de remorquage
Relais
R1
Éclairage des rétroviseurs électriques
R2
Pare-brise chauffant
R3
Allumage
R4
Phare de croisement
R5
Phare de route
R6
Pompe à carburant
R7
Moteur de démarrage
R8
Ventilateur de refroidissement Feux de jour
R9
Feux de jour
R10
Système de charge
R11
Gestion moteur
R12
Rétroviseurs électriques
Schéma de la boîte à fusibles du compartiment moteur
Ford Fiesta – schéma de la boîte à fusibles – compartiment moteur
Numéro
[A]
Description
F1
80
Chauffage auxiliaire (РТС)
F2
60
Transmission
F3
60
Chauffage auxiliaire (РТС) / Bougie de préchauffage
F4
40
Ventilateur de refroidissement, climatisation
F5
60
Éclairage, module électronique général (GEM)
F6
60
Allumage
F7
60
Moteur, éclairage
F8
60
Pare-brise chauffant, ABS, ESP
Schéma des relais du compartiment moteur
Ford Fiesta – schéma de la boîte à fusibles – schéma des relais du compartiment moteur
Numéro
Description
R1
Climatisation
R2
Ventilateur de refroidissement
R3
Chauffage auxiliaire (РТС)
R4
Chauffage auxiliaire (РТС)
Ford Fiesta (2008-07-21-2009-01-04) – schéma de la boîte à fusibles
Année de fabrication : 2008, 2009.
Le fusible de l’allume-cigare (prise de courant) dans la Ford Fiesta (2008-07-21-2009-01-04) est le fusible 18 dans la boîte à fusibles de l’habitacle.

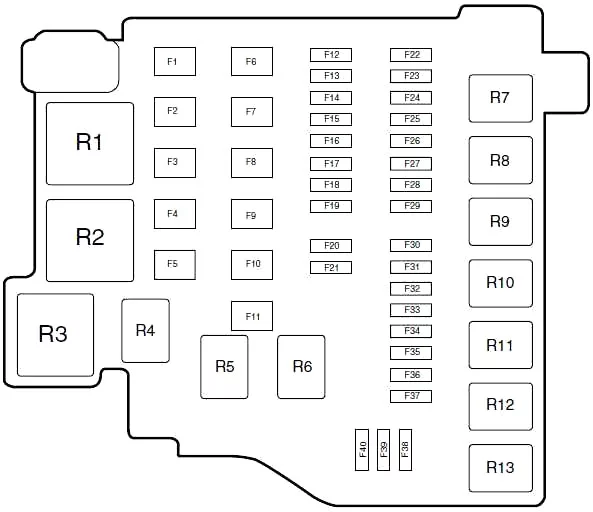

Boîte à fusibles dans le compartiment moteur
Ford Fiesta mk7 – fusibles – compartiment moteur
N°
Amp [A]
Description
1
40
Module ABS
30
Module ABS ESP
2
60
Ventilateur du système de refroidissement à grande vitesse.
3
40
Ventilateur du système de refroidissement
30
Basse vitesse du ventilateur du système de refroidissement.
4
30
Ventilateur de chauffage
5
60
Alimentation de la boîte à fusibles de l’habitacle (batterie).
6
30
Module de gestion de la carrosserie
7
60
Alimentation de la boîte à fusibles de l’habitacle (allumage).
8
60
Bougies de préchauffage
9
60
Pare-brise chauffant
10
–
Non utilisé
11
30
Relais du démarreur
12
10
Relais des feux de croisement gauches
13
10
Relais des feux de croisement droits
14
10
Relais des feux de route gauches
15
10
Relais des feux de route droits
16
15
Module de gestion du groupe motopropulseur ; Ventilateur de refroidissement à haute et basse vitesse.
Démarrage ; Direction assistée électrique ; Tableau de bord ; Système anti-effraction passif ; Système anti-blocage.
14
7,5
Module de gestion du groupe motopropulseur ; Levier de vitesses ; Pompe à carburant.
15
7,5
Système audio ; Tableau de bord.
16
–
Non utilisé
17
–
Non utilisé
18
–
Non utilisé
19
15
Connecteur de données
20
20
Module de remorque
21
15
Système audio
22
7,5
Tableau de bord
23
7,5
Affichage multifonction ; Horloge ; Scanner interne ; Ventilateurs de chauffage ; Panneau de commande de climatisation.
24
10
SYNC ; Bluetooth.
25
–
Non utilisé
26
30
Pare-brise chauffant – côté gauche
27
30
Pare-brise chauffant – côté droit
28
30
Alimentation de haute qualité (véhicules avec système Start-Stop).
29
20
Point d’alimentation arrière
30
20
Allume-cigare
31
–
Non utilisé
32
–
Non utilisé
33
–
Non utilisé
34
20
Accès sans clé
35
20
Accès sans clé
36
15
Clé de contact
37
–
Non utilisé
38
–
Non utilisé
39
–
Non utilisé
40
–
Non utilisé
41
–
Non utilisé
42
7,5
Caméra arrière
43
10
Arrêt actif en ville
44
7,5
Indicateur de désactivation de l’airbag passager.
45
–
Non utilisé
46
–
Non utilisé
47
–
Non utilisé
48
–
Non utilisé
49
–
Non utilisé
Relais
Description
R1
Démarrage
R2
Allume-cigare
R3
Non utilisé
R4
Ville active
R5
Non utilisé
R6
Accès sans clé (équipement optionnel).
R7
Accès sans clé (démarrage).
R8
Points d’alimentation auxiliaires arrière
R9
Non utilisé
R10
Non utilisé
R11
Non utilisé
R12
Non utilisé
Ford Fiesta – schéma de la boîte à fusibles
Année de fabrication : 2022.
Véhicules fabriqués à partir du 22.11.2021
Boîte à fusibles de l’unité de commande des systèmes de carrosserie
La boîte à fusibles est située sous l’espace passager.
Numéro
Ampère [A]
Description
1
5 A
Module de commande du système de sécurité supplémentaire.
Capteur interne de température et d’humidité.
2
10 A
Module de commande du système d’aide active au stationnement.
3
10 A
Interrupteur d’allumage ; Bouton de l’interrupteur d’allumage ; Module de l’unité de commande du système télématique.
4
20 A
Verrouillage ; Déverrouillage.
5
10 A
Toit ouvrant.
6
30 A
Interrupteur du rétroviseur droit ; Vitres électriques avant côté droit.
7
5 A
Témoin de déconnexion de l’airbag passager ; Rétroviseur intérieur à atténuation automatique ; Chargeur sans fil.
8
–
Non utilisé.
9
5 A
Module central de commande d’alarme.
10
15 A
Verrouillage d’ouverture de porte pour enfants ; Trappe de réservoir de carburant.
11
30 A
Interrupteur du rétroviseur gauche ; Vitres électriques avant côté gauche.
12
15 A
Volant chauffant ; Module de commande des phares.
13
15 A
Commande vocale ; Lecteur CD.
14
7,5 A
Sirène d’alarme alimentée par batterie.
15
10 A
Sirène du système d’alarme.
16
7,5 A
Module de volant ; Tableau de bord ; Connecteur de diagnostic ; Climatisation.
17
20 A
Système audio.
18
–
Non utilisé.
Schéma des fusibles sous le capot moteur
Numéro
Ampères [A]
Description
Numéro
Ampères [A]
Description
1
–
Non utilisé.
2
60 A
Chauffage d’air d’admission.
3
10 A
Buses de lave-glace chauffantes.
4
40 A
Élément chauffant du pare-brise côté gauche.
5
–
Non utilisé.
6
30 A
Moteur de démarrage.
7
40 A
Chauffage d’air d’admission.
8
–
Non utilisé.
9
40 A
Boîte de vitesses à double embrayage – Diesel.
60 A
Module de commande des bougies de préchauffage – Diesel.
10
–
Non utilisé.
11
20 A
Verrouillage de la colonne de direction.
12
10 A
Embrayage de climatisation.
13
–
Non utilisé.
14
–
Non utilisé.
15
–
Non utilisé.
16
5 A
Alternateur intégré avec poulie de moteur de démarrage — MHEV.
17
5 A
Module de commande du groupe motopropulseur.
18
10 A
Volant chauffant intégré.
19
5 A
Système d’assistance électronique à la direction.
20
7,5 A
Module de commande de la transmission.
21
–
Non utilisé.
22
–
Non utilisé.
23
–
Non utilisé.
24
–
Non utilisé.
25
10 A
Pompe de liquide de refroidissement ; Valve de vidange ; Pompe à eau.
26
15 A
Valve de vidange des vapeurs de carburant ; Capteur de position d’arbre à cames ; Capteur de régulation de pression d’injection de carburant ; Valve électromagnétique de régulation de la géométrie variable des aubes de turbine du turbocompresseur ; Valve de dérivation du radiateur du système de recirculation des gaz d’échappement ; Valve électromagnétique de régulation de la valve de surpression ; Sonde lambda chauffée.
27
20 A
Module de commande du groupe motopropulseur.
28
15 A
Ouverture active de la grille d’admission d’air ; Pompe à huile ; Compresseur du système de climatisation ; Valve électromagnétique de régulation de la valve de surpression ; Capteur de présence d’eau dans le carburant.
29
15 A
Bobine d’allumage ; Condensateur de suppression de bruit.
30
10 A
Valve de surpression du système de climatisation.
31
10 A
Module de gestion de l’énergie de la batterie — MHEV.
32
30 A
Module de commande des systèmes de carrosserie.
33
10 A
Système de surveillance des angles morts ; Module de régulateur de vitesse ; Caméra avant du système d’aide au stationnement ; Caméra d’aide au stationnement arrière ; Module de commande du système d’aide au stationnement actif.
34
10 A
Pompe de fluide de transmission.
35
10 A
Phares.
36
5 A
Système de prévention du blocage des roues pendant le freinage.
37
15 A
Ventilateur d’intercooler.
38
40 A
Moteur de ventilateur.
39
–
Non utilisé.
40
10 A
Module de gestion de l’énergie de la batterie — MHEV.
41
20 A
Sièges chauffants.
42
–
Non utilisé.
43
40 A
Module de remorquage.
Numéro
Ampères [A]
Description
44
40 A
Élément chauffant du pare-brise côté droit.
45
30 A
Module de porte arrière côté gauche.
46
5 A
Réglage de la position des phares.
47
15 A
Amplificateur audio.
48
20 A
Toit ouvrant.
49
60 A
Pompe du système de prévention du blocage des roues pendant le freinage.
50
60 A
Ventilateur de refroidissement haute vitesse.
51
20 A
Pompe à huile de transmission.
52
10 A
Connecteur de diagnostic.
53
–
Non utilisé.
54
30 A
Module de porte arrière côté droit.
55
30 A
Valve du système de prévention du blocage des roues pendant le freinage.
56
5 A
Interrupteur marche/arrêt des freins.
57
15 A
Amplificateur audio.
58
–
Non utilisé.
59
40 A
Module de commande des systèmes de carrosserie.
60
–
Non utilisé.
61
5 A
Support lombaire.
62
–
Non utilisé.
63
–
Non utilisé.
64
–
Non utilisé.
65
–
Non utilisé.
66
–
Non utilisé.
67
–
Non utilisé.
68
20 A
Pompe à carburant.
69
20 A
Chauffage de carburant – Diesel.
70
15 A
Injecteurs de carburant.
71
–
Non utilisé.
72
–
Non utilisé.
73
5 A
Capteur de pluie.
74
30 A
Moteur d’essuie-glace de pare-brise.
75
–
Non utilisé.
76
–
Non utilisé.
77
25 A
Lunette arrière chauffante.
78
–
Non utilisé.
79
20 A
Avertisseur sonore.
80
–
Non utilisé.
81
25 A
Chauffage de carburant – Diesel.
82
15 A
Pompe d’essuie-glace arrière.
83
20 A
Allume-cigare ; Prises de courant avant supplémentaires.
84
–
Non utilisé.
85
40 A
Ventilateur de refroidissement basse vitesse.
86
20 A
Essuie-glace arrière.
87
–
Non utilisé.
88
–
Non utilisé.
89
–
Non utilisé.
À propos de la Ford Fiesta (1983-2022)
La Ford Fiesta est une voiture compacte qui a été produite de 1983 à 2022. Ce modèle est devenu populaire grâce à sa fiabilité, son économie de carburant et sa praticité. Au cours de sa longue histoire, elle a connu plusieurs générations et modernisations, offrant diverses options de motorisation, y compris des moteurs essence et diesel. La Ford Fiesta était réputée pour sa conduite agile et ses dimensions compactes, ce qui la rendait idéale pour l’environnement urbain. De plus, son intérieur offrait confort et technologies modernes, améliorant le confort et la sécurité des passagers.
Schéma de la boîte à fusibles Ford Fiesta
Cette page présente le schéma de la boîte à fusibles pour le modèle Ford Fiesta, essentiel pour l’identification et l’entretien des composants électriques du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur ou dans le compartiment moteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule et le bon fonctionnement de ses composants électriques.
Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
