BMW Série 8 II (2019-2021…) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW Série 8 (IIe génération) 2019-2021…, vous obtiendrez des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW 8 – schéma des fusibles
Année de fabrication : 2019, 2020, 2021.
Les fusibles de l’allume-cigare (prise de courant) de la BMW 8 sont les fusibles F50, F273, F284 dans le boîtier de fusibles.
Affectation des fusibles et symboles
Les panneaux de fusibles de la BMW 8 se trouvent dans le compartiment de chargement et dans l’habitacle. Les numéros de fusibles sont liés à la signification du fusible.
Vérifier la signification des symboles BMW

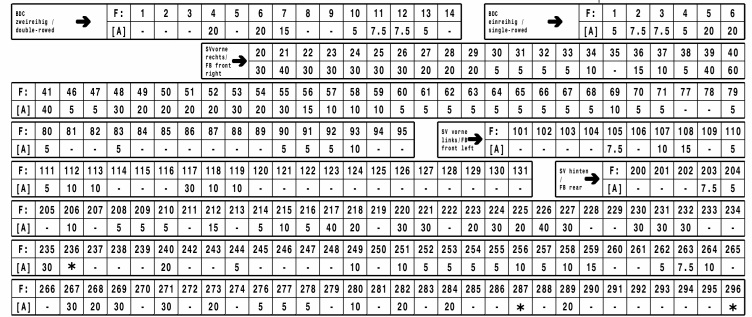

Ampérages
- BDC
- Panneau de fusibles avant droit
- Panneau de fusibles avant gauche
- Panneau de fusibles arrière

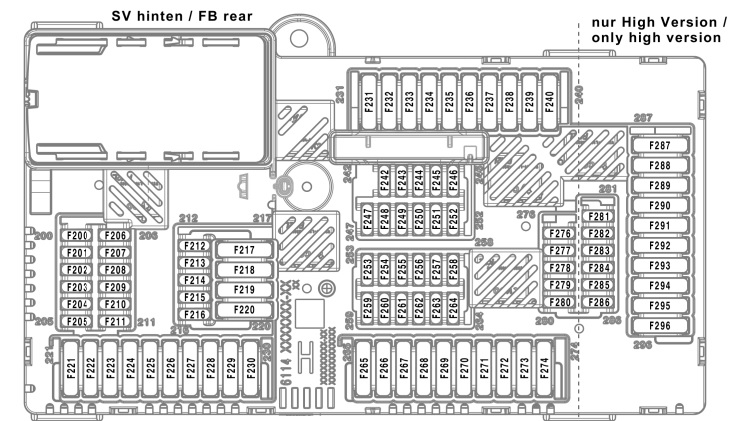

Panneau de fusibles arrière dans le coffre

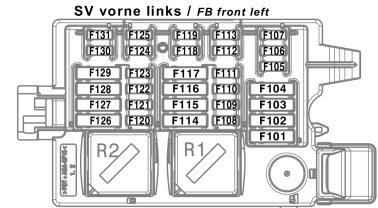

Panneau de fusibles avant gauche

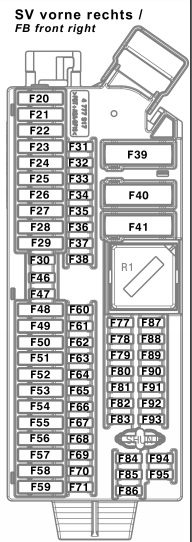

Panneau de fusibles avant droit

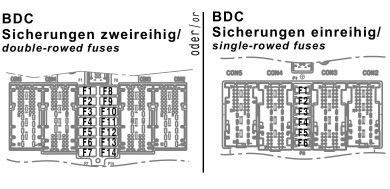

Contrôleur Body Domain Controller
BDC

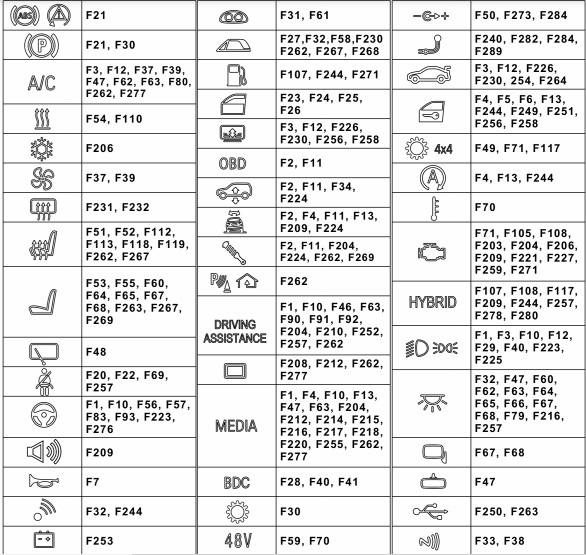

Signification des symboles de fusibles BMW
La liste sera régulièrement mise à jour. Si vous avez des suggestions, laissez un commentaire ou écrivez un e-mail !
| Numéro | Symbole | Description |
| 1 |  |
ABS (système de prévention du blocage des roues au freinage), DSC (contrôle dynamique de la stabilité) |
| 2 |  |
Module de contrôle de la fonction de la colonne de direction |
| 3 |  |
Module de remorque, crochet d’attelage |
| 4 |  |
Affichage tête haute (HUD) |
| 5 |  |
Système START-STOP |
| 6 |  |
Rétroviseurs électriques |
| 7 |  |
Installation de suspension pneumatique |
| 8 |  |
Boîte de vitesses ; DSC – contrôle dynamique de la stabilité ;
SMG – boîte de vitesses manuelle séquentielle. |
| 9 |  |
Phares ; Capteur de pluie ;
Capteur de lumière ; Contrôle électronique de la hauteur de direction. |
| 10 |  |
Module d’éclairage |
| 11 |  |
Changeur de CD ; Module Can Gateway. |
| 12 |  |
Alarme |
| 13 |   |
Capteurs de stationnement / Home link (ouvre-porte de garage) |
| 14 |  |
Ventilateur électrique |
| 15 |  |
Klaxon |
| 16 |  |
Module de porte ; Fermeture automatique silencieuse. |
| 17 |  |
Vitres électriques |
| 18 |  |
Sièges chauffants |
| 19 |  |
Réglage des sièges |
| 20 |  |
Ceintures de sécurité |
| 21 |  |
OBD |
| 22 |  |
Chauffage ;Chauffage autonome.
Chauffage du pare-brise. |
| 23 |  |
Régulateur de vitesse |
| 24 |  |
Relais d’essuie-glace arrière |
| 25 |  |
Dégivrage de la lunette arrière (chauffage de la lunette arrière) |
| 26 |  |
Chauffage du liquide lave-glace |
| 27 |  |
Ventilateur |
| 28 |  |
Lumières intérieures |
| 29 |  |
Tableau de bord ; Odomètre |
| 30 |   |
Système de climatisation |
| 31 | DDE | Électronique numérique Diesel (DDE) |
| 32 |  |
Relais de pompe à carburant ; Contrôle de la pompe à carburant. |
| 33 |  |
DME – Électronique numérique du moteur ; Module d’alimentation intégré – IVM. |
| 34 |  |
BDC (Contrôleur Body Domain Controller) |
| 35 |  |
Amplificateur HiFi ; Tuner TV ;
Module vidéo. Radio (?). |
| 36 |  |
Contrôle de la pression des pneus RDV |
| 37 |  |
Lave-glace avant |
| 38 |  |
Système de lave-phares |
| 39 |  |
Panoramique ; Toit ouvrant ;
Module supérieur du cabriolet. |
| 40 |  |
Téléphone |
| 41 |  |
Module supérieur du cabriolet ; Relais du cabriolet. |
| 42 |  |
Allume-cigare avant et arrière ; Prise 12V ;
Prise de charge du compartiment (12V). |
| 43 |  |
Frein de stationnement |
| 44 |  |
Verrouillage du coffre (porte) ; Fermeture automatique du hayon. |
| 45 |  |
Pare-soleil électriques arrière (pour BMW F60 M5) |
| 46 |  |
Système de propulsion dynamique |
| 47 |  |
Quatre roues motrices |
| 48 |  |
Système START-STOP |
| 49 |  |
Assistant de direction |
| 50 |  |
Système hybride |
| 51 |  |
Système audio |
| 52 |  |
Rétroviseur électrochrome |
| 53 |  |
Relais du compresseur de suspension pneumatique |
À propos de la BMW 8 II (2019-2021…)
La BMW 8 II, présentée de 2019 à 2021, est un coupé sportif de luxe qui allie élégance et performance. Ce modèle est connu pour son design moderne, qui comprend des lignes nettes et des proportions dynamiques. La BMW 8 II est disponible avec différentes motorisations, y compris des moteurs essence et diesel puissants. La puissance du moteur varie de 320 chevaux à un impressionnant 530 chevaux dans les modèles M850i. L’intérieur du véhicule est équipé des dernières technologies, y compris un cockpit numérique et un système d’infodivertissement avancé, garantissant un confort et une commodité de la plus haute qualité.
Schéma de la boîte à fusibles BMW 8 II
Cette page présente le schéma de la boîte à fusibles de la BMW 8 II, indispensable pour l’identification et le remplacement des fusibles. Dans ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent dans la zone du tableau de bord ou du coffre. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important de la vérifier et de l’entretenir régulièrement.
