Ford F-150, F-250, F-350 (1992-1997) – boîte à fusibles
Schéma des fusibles et relais – Ford F-150 / F-250 / F-350
Concerne les véhicules fabriqués entre :
1992, 1993, 1994, 1995, 1996, 1997.
Pour l’allume-cigare (prise) dans le Ford F-150, les fusibles 9 (point d’alimentation) et 16 (allume-cigare) dans la boîte à fusibles du tableau de bord sont responsables.
Boîte à fusibles dans l’habitacle
Emplacement de la boîte à fusibles

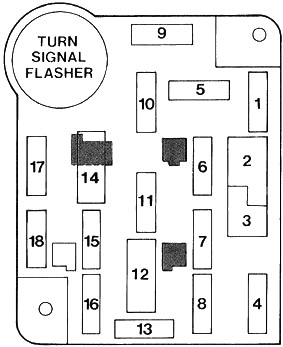

La boîte à fusibles est située derrière un couvercle à gauche du volant. Retirez le couvercle de la partie inférieure du tableau de bord en tirant sur la poignée pour libérer les loquets.

| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 30A | Ventilateur de chauffage/climatisation |
| 2 | 30A | Lave-lunette |
| 3 | 3A | Interrupteur de position de ralenti (Diesel) |
| 4 | 15A | Phares extérieurs ; Éclairage des instruments ; Relais des phares extérieurs de remorque ; Module de sonnette/avertisseur |
| 5 | 10 A | Limiteur d’airbag |
| 6 | 15A | Embrayage de climatisation ; Sélection de carburant auxiliaire pour diesel ; Accès à distance sans clé |
| 7 | 15A | Allumer les phares |
| 8 | 15A | Lampes de lecture/recharge ; Rétroviseurs extérieurs électriques ; Entrée sans clé ; Odomètre ; Éclairage du miroir de courtoisie ; Module de sonnette/avertisseur |
| 9 | 25A | Point d’alimentation |
| 10 | 4A | Éclairage des instruments |
| 11 | 15A | Radio ; Variateurs d’affichage radio |
| 12 | 20A (interrupteur) | Transmission électronique à quatre roues motrices ; Verrouillage électrique des portes ; Siège conducteur électrique ; Support lombaire. |
| 13 | 15A | Freins antiblocage ; Verrouillage de frein de transmission ; Contrôle électronique du moteur ; Régulateur de vitesse ; Feux stop/d’urgence ; Arrêt de détection pour le contrôle électronique du moteur |
| 14 | 20A (interrupteur) | Vitres électriques |
| 15 | 20A | Freins antiblocage |
| 16 | 15A | Allume-cigare ; Outil de balayage général |
| 17 | 10 A | Jauges de carburant ; Transmission électronique ; Indicateurs ; Tachymètre ; Module de sonnette/avertisseur ; Indicateurs d’avertissement |
| 18 | 10 A | Désactivation de l’airbag ; Rétroviseur automatique jour/nuit ; Verrouillage de frein de transmission ; Module électronique de transmission à quatre roues motrices ; Odomètre ; Sélection de réglage de régime (Diesel) ; Régulateur de vitesse (Diesel) |

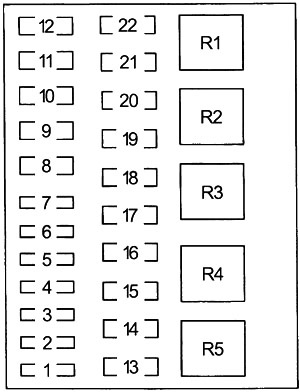

Panneau de fusibles dans le compartiment moteur

| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 20A | Puissance audio |
| 2 | (15A) | Phares antibrouillard ; Alternateur 200A (ambulance diesel uniquement) |
| 3 | 30A | Feux de jour (Canada uniquement) ; Phare clignotant de passage ; Klaxon |
| 4 | 25A | Feux de recul de remorque ; Feux de remorque |
| 5 | 15A | Feux de recul ; Module de feux de jour (DRL) (Canada uniquement) ; Chauffage de capteur d’oxygène ; Relais de charge de batterie de remorque |
| 6 | 10 A | Feu stop/direction droit de remorque |
| 7 | 10 A | Feu stop/direction gauche de remorque |
| 8 | 30A max | Module de commande d’injecteur |
| 9 | 30A (Essence) / 20A (Diesel) | Système de gestion de transmission |
| 10 | max. 20A | Fusibles du tableau de bord : 15,18 ; Bobine de relais de démarrage |
| 11 | — | Non utilisé |
| 12 | Diode | Bobine de relais du système de gestion de transmission |
| 13 | max. 50A | Fusibles du tableau de bord : 5,9,13 |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 14 | — | Non utilisé |
| 15 | max. 50A | Fusibles du tableau de bord : 1, 7 ; Tableau de distribution : fusible 5 |
| 16 | max. 20A | Alimentation de la pompe à carburant (moteur à essence) |
| 17 | max. 50A | Témoin de charge de l’alternateur ; Interrupteur de position de ralenti (Diesel) ; Fusibles du tableau de bord : 2, 6, 11,14,17 ; Tableau de distribution : fusible 22 |
| 18 | 30A max | Charge de la batterie de remorque |
| 19 | max. 40A | Phares |
| 20 | max. 50A | Fusibles du tableau de bord : 4, 8, 12,16 |
| 21 | 30A max | Alimentation du frein de remorque |
| 22 | 20A maxi (Essence) / 30A (Diesel) | Prise de distributeur (moteur à essence) ; Chauffage de conduite de carburant (Diesel) ; Régulateur de bougies de préchauffage (Diesel) ; Bobine d’allumage (moteur à essence) ; Bobine de relais du système de gestion de transmission ; Module intégré à couches épaisses (TFI) (moteur à essence) |
| Relais 1 | Système de gestion de transmission | |
| Relais 2 | Pompe à carburant (moteur à essence) ; Module de commande d’injecteur (relais IDM) (Diesel) |
|
| Relais 3 | Klaxon | |
| Relais 4 | Feux de remorquage | |
| Relais 5 | Moteur de pompe du système antiblocage (ABS) |
| Emplacement | Taille | Description |
|---|---|---|
| Intégré à l’interrupteur des phares | Disjoncteur de 22 A | Phares et clignotants pour feux de croisement |
| Au relais de démarrage du moteur (moteur à essence) | Fusible de 12 Ga. avec charge | Alternateur, 95 A |
| Au relais de démarrage du moteur (moteur diesel) | (2) fusibles de 12 Ga. avec charge | Alternateur, 130 A |
| Au relais de démarrage du moteur | (2) fusibles de 14 Ga. avec charge | Bougies de préchauffage pour moteurs diesel |
