Ford Mustang (1987-2022) – boîte à fusibles
Schéma des fusibles et relais – Ford Mustang
Concerne les véhicules fabriqués entre :
1987, 1988, 1989, 1990, 1991, 1992, 1993.

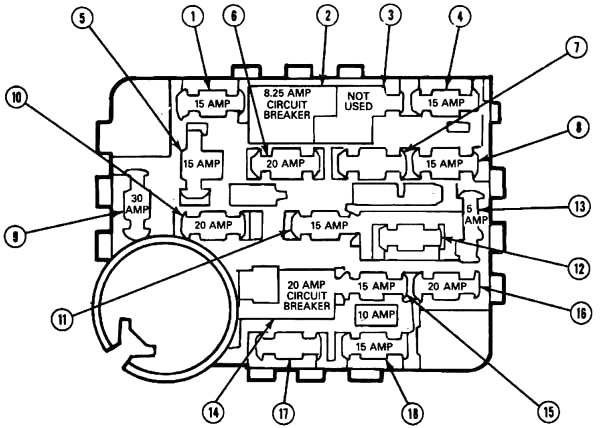

Schéma des fusibles du tableau de bord
Les fusibles sont situés sous le tableau de bord.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 15 | Phares, feux de détresse, régulateur de vitesse |
| 2 | 7,5 | Disjoncteur : essuie-glace avant, pompe de lave-glace avant, essuie-glace intermittent, indicateur de niveau de liquide de lave-glace |
| 3 | – | Non utilisé |
| 4 | 15 | Feux arrière, feux de stationnement, feux de position latéraux, éclairage du tableau de bord, feux de plaque d’immatriculation |
| 5 | 15 | Clignotants, feux de recul, module de fluides, relais de lunette arrière chauffante |
| 6 | 20 | Embrayage de climatisation, commande de chauffage de lunette arrière, ouverture du coffre, module de régulateur de vitesse, affichage horloge/radio, positionneur de valve de climatisation, relais de feux de jour/nuit |
| 7 | – | Non utilisé |
| 8 | 15 | Feux supplémentaires, avertisseur sonore de clé, ouverture du bouchon de réservoir, radio, rétroviseur électrique |
| 9 | 30 | Moteur de ventilateur de chauffage |
| 10 | 20 | Flash-to-Pass, relais d’avertissement de niveau d’huile bas |
| 11 | 15 | Radio, enregistreur, son premium, égaliseur graphique |
| 12 | 15 | Système d’airbag |
| 13 | 5 | Éclairage du tableau de bord, radio, climatisation, lumières de cendrier, lumière de plancher « PRNDL » |
| 14 | 20 | Disjoncteur : Fusible d’alimentation des vitres 15 A |
| 15 | 15 | Feux de brouillard |
| 16 | 20 | Klaxon, allume-cigare |
| 17 | – | Non utilisé |
| 18 | 15 | Témoins lumineux de contrôle, positionneur de valve électromagnétique, module de niveau de carburant bas, avertisseur sonore de double minuterie, tachymètre, relais de circuit de ralenti moteur, module/affichage de liquide |
Schéma des fusibles et relais – Ford Mustang
Concerne les véhicules fabriqués entre :
1994, 1995, 1996, 1997, 1998.

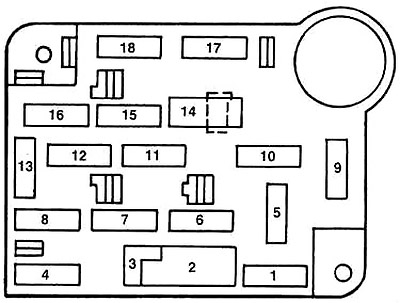

Fusible du tableau de bord
Le panneau de fusibles est situé sous le tableau de bord, côté conducteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Démarrage des feux de signalisation |
| Feux de recul | ||
| Module d’airbag | ||
| Module DRL | ||
| Annulation de surcharge | ||
| Électroaimant de changement de frein | ||
| Bobine de relais de rétroéclairage chauffante | ||
| Bobine de relais supérieure | ||
| Ilium, module d’entrée (désactivation) | ||
| 2 | 30 | Systèmes d’essuie-glace et de lave-glace |
| 4 | 10 | Module d’airbag (alimentation de la pompe) |
| 5 | 15 | Interrupteur de phares |
| Feux extérieurs | ||
| Tableau de bord. | ||
| 6 | 15 | Horloge |
| Amplificateur de régulateur de vitesse. | ||
| Bobine d’embrayage de climatisation | ||
| Module RKE (désactivation) | ||
| Module antivol (désactivation) | ||
| 7 | 10 | ABS |
| 8 | 10 | Sonnerie de clé de contact |
| Éclairage d’accueil | ||
| Ampoule du compartiment moteur | ||
| Ampoule de la boîte à gants | ||
| Rétroviseurs électriques | ||
| Radio (MCM) | ||
| Tableau de bord (MCM) | ||
| Horloge |
| Numéro | Ampère [A] | Description |
|---|---|---|
| Lampe de coffre | ||
| Sécurité antivol (notification d’ouverture de porte) | ||
| 9 | 15 | Avertisseur de danger |
| Feux de freinage | ||
| Blocage de la transmission de frein sol. | ||
| 10 | 15 | IMRC (Cobra uniquement) |
| 20 | Capteurs d’oxygène chauffés | |
| 11 | 15 | Radio |
| 12 | 20 | Disjoncteur : |
| Déverrouillage du capot | ||
| Serrures | ||
| 13 | 10 | Tableau de bord |
| Éclairage | ||
| PRNDL latéral. | ||
| Ilium cendrier. | ||
| 14 | 20 | Disjoncteur automatique : Vitres électriques |
| 15 | 10 | Module de niveau d’huile bas |
| Module de niveau de liquide de refroidissement bas | ||
| Sonnerie de ceinture de sécurité | ||
| Avertissements du tableau de bord | ||
| Indicateurs du tableau de bord | ||
| 16 | 20 | Flash-to-pass |
| Feux de brouillard | ||
| Module antivol | ||
| Phares | ||
| Feux extérieurs | ||
| 17 | 30 | Moteur de ventilateur de climatisation et de chauffage |
| 18 | 20 | Avertissements de générateur |
| Bobine d’alimentation EWG |

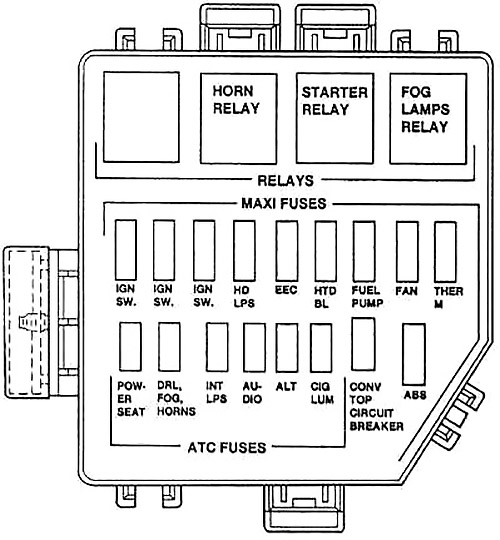

Fusible du compartiment moteur
Le panneau de fusibles à courant élevé est situé dans le compartiment moteur, sur l’aile gauche.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| IGN SW | 40 | Allumage des feux de signalisation |
| Feux de recul | ||
| Module d’airbag | ||
| Module DRL | ||
| Annulation de surcharge | ||
| Électroaimant de frein | ||
| Bobine de relais de rétroéclairage chauffante | ||
| Bobine de relais interchangeable supérieure | ||
| Module de rétroéclairage (désactivation) | ||
| HEGO (4,6 L uniquement) | ||
| ABS | ||
| Module de niveau d’huile bas | ||
| Module de niveau de liquide de refroidissement bas | ||
| Sonnerie de ceinture de sécurité | ||
| Témoins lumineux du tableau de bord | ||
| Indicateurs du tableau de bord | ||
| Module de transmission (4,6 L uniquement) | ||
| Témoins lumineux du générateur | ||
| Bobine de puissance EWG | ||
| Bobine d’allumage | ||
| Module TFI (4,6 L uniquement) | ||
| Relais du démarreur | ||
| IGN SW | 40 | Lave-glace et essuie-glaces avant |
| Horloge (éclairage) | ||
| Amplificateur de régulateur de vitesse. | ||
| Bobine d’embrayage de climatisation | ||
| Module RKE (désactivation) | ||
| Module antivol (désactivation) | ||
| Radio | ||
| Vitres électriques | ||
| IGN SW | 40 | Moteur de ventilateur de climatisation et de chauffage |
| Numéro | Ampères [A] | Description |
|---|---|---|
| HD LPS | 50 | Phares |
| Module d’airbag (alimentation de la pompe) | ||
| Gong pour la clé de contact | ||
| Éclairage d’accueil | ||
| Ampoule du compartiment moteur | ||
| Ampoule de la boîte à gants | ||
| Rétroviseurs électriques | ||
| Radio (MCM) | ||
| Tableau de bord (MCM) | ||
| Horloge | ||
| Ampoule de coffre | ||
| Sécurité antivol (signalisation d’ouverture de porte) | ||
| Flash-to-pass | ||
| Phares à lumière limitée | ||
| Feux extérieurs | ||
| Déverrouillage du capot | ||
| Serrures | ||
| EWG | 20 | Puissance EWG |
| HTD BL | 40 | Désembuage de la lunette arrière |
| Pompe à carburant | 20 | Pompe à carburant électrique |
| VENTILATEUR | 60 | Ventilateur de refroidissement électrique |
| ABS | 60 | Freins antiblocage |
| Sièges électriques | 25 | Sièges électriques |
| DRL | 20 | Feux de jour |
| Lampes intérieures | 25 | Lampes intérieures |
| Audio | 25 | Amplificateur radio |
| Amplificateur de subwoofer | ||
| ALT | 20 | Régulateur de générateur |
| Allume-cigare | 30 | Allume-cigare |
| Prise de courant | ||
| Toit cabriolet | 30 | Interrupteur : Toit cabriolet |
| Thermacteur | 30 | Thermacteur (modèles Cobra) |
Ford Mustang (1999-2004) – schéma des fusibles
Année de fabrication : 1999, 2000, 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) dans la Ford Mustang (1999-2004) est le fusible 1 dans la boîte à fusibles de l’habitacle.

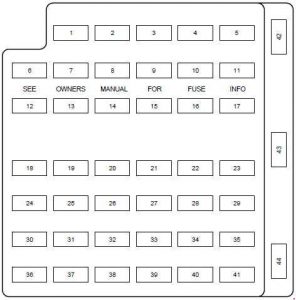

Boîte à fusibles de l’habitacle
| Fusible | Ampérage [A] | Description |
| 1 | 20 | Allume-cigare |
| 2 | 20 | Contrôle moteur |
| 3 | – | – |
| 4 | 10 | Phare anabbagliante RH |
| 5 | 15 | Tableau de bord, interrupteur de contrôle de traction |
| 6 | 20 | Relais du démarreur |
| 7 | 15 | GEM, éclairage intérieur |
| 8 | 20 | Contrôle moteur |
| 9 | 30 | 2002-2004 : Subwoofer Mach 460 |
| 10 | 10 | Phare anabbagliante LH |
| 11 | 15 | Feux de recul |
| 12 | 2 | 2003-2004 : PVC chauffant |
| 13 | 15 | Clignotant électronique |
| 14 | – | – |
| 15 | 15 | Support lombaire |
| 16 | – | – |
| 17 | 15 | Servomécanisme de régulateur de vitesse, actionneur de verrouillage de transmission |
| 18 | 15 | Clignotant électronique (?) |
| 19 | 15 | Interrupteur de rétroviseur électrique, GEM, protection antivol. Relais, serrures de porte, interrupteurs d’ouverture de porte |
| 20 | 15 | Interrupteur de toit pliant |
| 21 | 5 | Tableau de bord et mémoire de contrôle moteur |
| 22 | – | – |
| 23 | 15 | Interrupteur de climatisation, interrupteur de dégivrage |
| 24 | 30 | Moteur de ventilateur de climatisation |
| 25 | 25 | Déverrouillage du couvercle de coffre |
| 26 | 30 | Moteur d’essuie-glace, relais d’essuie-glace |
| 27 | 25 | Radio |
| 28 | 15 | GEM, interrupteur d’annulation de surcharge |
| 29 | 15 | Module ABS |
| 30 | 15 | Module de feux de jour (DRL) |
| 31 | 10 | Connecteur de liaison de données |
| 32 | 15 | Radio, lecteur CD (1999-2001), GEM |
| 33 | 15 | Interrupteur de feux de freinage, interrupteur de désactivation du régulateur de vitesse |
| 34 | 20 | Tableau de bord, CCRM, connecteur de liaison de données, module émetteur Securilock |
| 35 | 15 | Actionneur de verrouillage de transmission, PCM, servomécanisme de régulateur de vitesse, module ABS |
| 36 | 15 | Module de commande d’airbag |
| 37 | 10 | Éclairage réglable |
| 38 | 20 | Phares |
| 39 | 5 | GEM |
| 40 | – | – |
| 41 | 15 | Feu de freinage |
| 42 | – | – |
| 43 | 20 | Interrupteur : Actionneur de vitres |
| 44 | – | – |

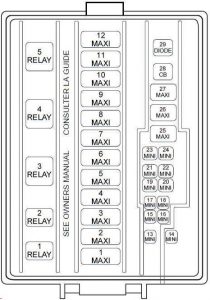

Boîte à fusibles du compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 50 | V8 : Moteur de ventilateur de refroidissement électrique |
| 30 | V6 : Moteur de ventilateur de refroidissement électrique (disjoncteur automatique) | |
| 2 | 30 | Phares |
| 3 | 40 | Relais du démarreur, interrupteur d’allumage |
| 4 | 40 | Clé de contact |
| 5 | 40 | Clé de contact |
| 6 | 40 | Panneau de fusibles I/P, tableau de bord, unité de commande du groupe motopropulseur (PCM) |
| 7 | 30 | 1999-2002 : Injection d’air secondaire (3,8 L uniquement) |
| 8 | 50 | Module ABS |
| 9 | 20 | Point d’alimentation auxiliaire |
| 10 | 30 | Feux de stationnement |
| 11 | 30 | Commande de dégivrage de la lunette arrière |
| 12 | 40 | Actionneur de vitres (1999-2002), serrures électriques |
| 13 | 30 | 2003-2004 : Amplificateurs droit MACH 1000 |
| 14 | 20 | Pompe à carburant |
| 15 | 10 | 1999-2002 : Radio |
| 30 | 2003-2004 : Amplificateurs gauche MACH 1000 |
| 16 | 20 | Klaxon |
| 17 | 20 | Système de prévention du blocage des roues |
| 18 | 25 | Sièges électriques |
| 19 | 10 | 2002-2004 : Pompe d’intercooler (Cobra uniquement) |
| 20 | 20 | Générateur |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | 20 | Pression de climatisation |
| 25 | – | – |
| 26 | 30 | PCM |
| 27 | 20 | Module DRL, relais de feux de brouillard |
| 28 | 25 | Interrupteur : Cabriolet |
| Relais | ||
| R1 | Interruption de la lampe de brouillard | |
| R2 | Int. d’essuie-glace | |
| R3 | Essuie-glace HI/LO | |
| R4 | Moteur de démarrage | |
| R5 | Feux de brouillard | |
Ford Mustang (2005-2009) – schéma de la boîte à fusibles
Année de fabrication : 2005, 2006, 2007, 2008, 2009.
Le fusible de l’allume-cigare (prise de courant) dans la Ford Transit (2014-2018) est le fusible F13 dans la boîte à fusibles

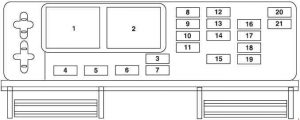

Boîte à fusibles de l’habitacle
| Fusible | Ampérage [A] | Description |
| 3 | 10 | Alimentation des essuie-glaces / relais du moteur de ventilateur |
| 4 | 5 | Rétroviseurs électriques |
| 5 | – | – |
| 6 | 5 | Sources d’accessoires à retardement |
| 7 | 10 | 2005 : Désactivation de l’Overdrive 2006, remplacement : Désactivation de l’Overdrive 2007-2009 : Rétroviseur électrochromatique |
| 5 | 2006, coupé : Désactivation de l’Overdrive | |
| 8 | 10 | Tableau de bord, connecteur de liaison de données (DLC) |
| 9 | – | – |
| 10 | 5 | Module de détection d’intrusion (15 M), contrôle de la climatisation |
| 11 | – | – |
| 12 | 5 | Contrôle de la climatisation. Allumage |
| 13 | – | – |
| 14 | 5 | Interrupteur de cycle de climatisation |
| 15 | 10 | Activation / désactivation du frein (BOO) |
| 16 | 5 | Groupe |
| 17 | 10 | Module de commande de sécurité (RCM), système de détection des occupants (PODS), indicateur de désactivation de l’airbag passager (PADI) |
| 18 | 10 | Système antiblocage (ABS), réchauffeur de valve de ventilation positive du carter (PCV) (2005-2006), allumage (2005-2006) |
| 19 | 5 | Relais du module de commande moteur (PCM), système antivol passif (PATS), témoin d’avertissement d’airbag du tableau de bord (2007-2009) |
| 20 | 10 | Radio (démarrage) |
| 21 | 10 | Relais de démarrage |
| Relais | ||
| 1 | Retard d’accessoires # 1 | |
| 2 | – | |

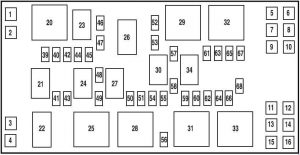

Panneau de distribution d’énergie
| Numéro | Ampérage [A] | Description |
| 1 | – | – |
| 2 | 30 | Ventilateur de climatisation |
| 3 | 40 | Ventilateur de refroidissement |
| 4 | 30 | Moteur de démarrage |
| 5 | 30 | 2005 : Moteur de vitre avant droite 2006-2009 : Moteur de vitre avant gauche |
| 6 | 30 | Amplificateur arrière (radio Shaker 1000) |
| 7 | 30 | 2005 : Moteur de vitre avant gauche 2006-2009 : Moteur de vitre avant droite |
| 8 | 40 | Système antiblocage (ABS) # 1 |
| 9 | 30 | Amplificateur arrière (radio Shaker 1000) |
| 10 | 30 | Essuie-glace |
| 11 | 30 | Moteur de vitre arrière gauche (cabriolet uniquement) |
| 12 | 30 | Moteur de vitre arrière droite (cabriolet uniquement) |
| 13 | 40 | Toit escamotable |
| 14 | 30 | 2005-2006 : Siège 2007-2009 : Siège conducteur |
| 15 | 30 | 2007-2009 : Siège passager |
| 16 | 30 | Amplificateur avant (radio Shaker 500) |
| 39 | 15 | 2007-2009 : Moteur n° 4 |
| 40 | 15 | Moteur n° 2 |
| 41 | 15 | Pompe à carburant |
| 42 | 15 | Moteur n° 3 |
| 43 | 10 | Alternateur |
| 44 | 10 | Accessoires à retardement |
| 45 | 10 | PCM |
| 46 | 25 | Klaxon |
| 47 | 15 | Moteur n° 1 |
| 49 | 15 | Embrayage de climatisation |
| 50 | 15 | Phares |
| 51 | 10 | Toit escamotable |
| 52 | 30 | Dégivrage arrière |
| 54 | 10 | 2005-2006 : Retard PCM |
| 20 | 2008-2009 : Phare gauche HID |
| 55 | 20 | 2008-2009 : Phare droit HID |
| 56 | 20 | Radio, SDARS (2007-2009) |
| 57 | 20 | – |
| 58 | 15 | Feux de brouillard |
| 59 | 30 | SJB # 5 (panneau de fusibles du tableau de bord) |
| 60 | – | – |
| 61 | 20 | Position d’alimentation # 1 (tableau de bord) |
| 62 | 20 | SJB # 7 (panneau de fusibles du tableau de bord) |
| 63 | 30 | SJB # 6 (panneau de fusibles du tableau de bord) |
| 64 | 20 | Position d’alimentation # 2 (console) |
| 65 | 30 | ABS # 2 |
| 66 | 25 | 2007-2009 : Sièges chauffants |
| 67 | 30 | SJB # 4 (panneau de fusibles du tableau de bord) |
| 68 | 20 | Allumage |
| Relais | ||
| 20 | PCM # 2 | |
| 21 | Pompe à carburant | |
| 22 | Moteur de démarrage | |
| 23 | 2005-2006 : PCM n° 1 | |
| 24 | Embrayage de climatisation | |
| 25 | Ventilateur de refroidissement (haute vitesse) | |
| 26 | Klaxon | |
| 27 | Feux de route | |
| 28 | Ventilateur de refroidissement (basse vitesse) | |
| 29 | Dégivrage arrière | |
| 30 | Feux de brouillard | |
| 31 | Toit escamotable (haut) | |
| 32 | Ventilateur de climatisation | |
| 33 | Toit escamotable (bas) | |
| 34 | 2006-2009 : Couvercle arrière | |
| Diode | ||
| 48 | 2005-2008 : Embrayage de climatisation | |
| 53 | PCM | |
Relais auxiliaires avec phares HID (2008-2009)
Dans les véhicules équipés de phares HID, le panneau de relais auxiliaires est situé sous le capot, à droite, à l’avant du compartiment moteur. Ce panneau de relais auxiliaires contient les relais des phares avant gauche et droit HID.
| Numéro | Description |
| 1 | Phare gauche HID |
| 2 | Phare droit HID |
| 3 | – |
| 4 | – |
Ford Mustang (2010-2014) – schéma de la boîte à fusibles
Année de fabrication : 2010, 2011, 2012, 2013, 2014.
Le fusible de l’allume-cigare (prise de courant) dans la Ford Mustang (2010-2014) est le fusible F13 dans la boîte à fusibles

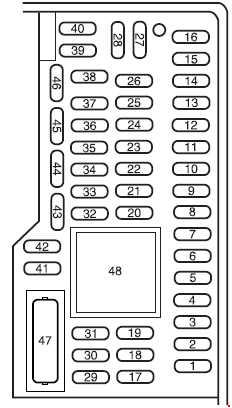

Panneau de fusibles de l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 30 | Fenêtre arrière côté conducteur (cabriolet uniquement) |
| 2 | 15 | 2010 : Activation/désactivation du frein (BOO) |
| 3 | 15 | SYNC ® |
| 4 | 30 | Fenêtre arrière côté passager (cabriolet uniquement) |
| 5 | 10 | Verrouillage de changement de frein (BTSI) |
| 6 | 20 | Clignotants ; Feux de détresse. |
| 7 | 10 | Phare gauche (feux de croisement) |
| 8 | 10 | Phare droit (feux de croisement) |
| 9 | 15 | Lampes de nuit |
| 10 | 15 | Allumer l’éclairage ; Feux de projecteur Pony (2013-2014). |
| 11 | 10 | Module de sécurité |
| 12 | 7,5 | Rétroviseurs électriques |
| 13 | 5 | Non utilisé (réserve) |
| 14 | 10 | Écran d’information central ; Panneau de finition électronique ; GPS. |
| 15 | 10 | Climatisation |
| 16 | 15 | Non utilisé (réserve) |
| 17 | 20 | Verrouillage électrique des portes ; Ouverture du coffre (2011-2014). |
| 18 | 20 | Non utilisé (réserve) |
| 19 | 25 | 2010-2012 : Amplificateur de navigation |
| 20 | 15 | Connecteur de diagnostic |
| 21 | 15 | Feux de brouillard |
| 22 | 15 | Feux de stationnement ; Éclairage de plaque d’immatriculation. |
| 23 | 15 | Feux de route |
| 24 | 20 | Klaxon |
| 25 | 10 | Éclairage de demande (économie de batterie) ; Ampoules de pare-soleil vides (2012-2014) ; Kit de clignotants (2012). |
| 26 | 10 | Tableau de bord (batterie) |
| 27 | 20 | Alimentation de l’interrupteur d’allumage |
| 28 | 5 | Son silencieux (démarrage) |
| 29 | 5 | Caméra (démarrage) |
| 30 | 5 | 2011-2014 : Capteur de température moteur |
| 31 | 10 | Module de commande des restrictions (RCM) |
| 32 | 10 | 2012-2014 : Aide au stationnement arrière |
| 33 | 10 | Non utilisé (réserve) |
| 34 | 5 | Contrôle électronique de stabilité, angle de braquage (2010) |
| 35 | 10 | Module de carrosserie auxiliaire (ABM) Démarrage |
| 36 | 5 | Système antivol passif (PATS) |
| 37 | 10 | 2013-2014 : Bobine de relais de dégivrage arrière |
| 38 | 20 | Non utilisé (réserve) |
| 39 | 20 | Radio / navigation |
| 40 | 20 | Non utilisé (réserve) |
| 41 | 15 | Retard d’accessoires (vitres, rétroviseur, voiture à gradation automatique [y compris microphone et boussole] et interrupteur de porte III) |
| 42 | 10 | Non utilisé (réserve) |
| 43 | 10 | Bobines de relais de siège chauffant |
| 44 | 10 | Non utilisé (réserve) |
| 45 | 5 | Relais et module d’essuie-glace ; Relais de ventilateur. |
| 46 | 7,5 | Clignotant de désactivation d’airbag passager (PADI) ; Capteur de classification des occupants (OCS). |
| 47 | 30 | Disjoncteur automatique : non utilisé (réserve) |
| Relais | ||
| 48 | Relais d’accessoires à retardement (vitres, rétroviseur, voiture à gradation automatique [y compris microphone et boussole] et interrupteur de porte III) | |

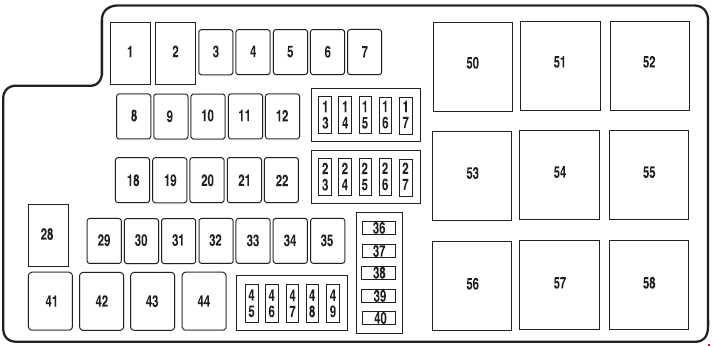

Boîte à fusibles
| N° | Ampérage [A] | Description |
| 1 | 80 | Panneau de fusibles de l’habitacle |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | Relais du moteur de ventilateur |
| 5 | 20 | Point d’alimentation (prise) |
| 6 | 40 | Désembuage arrière |
| 7 | 40 | Relais du ventilateur de refroidissement |
| 8 | 40 | Pompe du système antiblocage (ABS) |
| 9 | 30 | Essuie-glace |
| 10 | 30 | Valve ABS |
| 11 | – | – |
| 12 | 20 | 2013-2014 : Pompe de liquide de différentiel (Shelby uniquement) |
| 13 | 15 | 2010 : Relais de pompe à carburant |
| 20 | 2011-2014 : Relais de pompe à carburant (autre que Shelby) | |
| 25 | 2011-2014 : Relais de pompe à carburant (Shelby uniquement) | |
| 14 | 15 | 2010 : Relais de pompe à carburant n° 2 (Shelby uniquement) |
| 20 | 2013-2014 : Relais de pompe à carburant n° 2 (Shelby uniquement) | |
| 15 | 10 | Relais de pompe d’intercooler (Shelby uniquement) |
| 16 | 20 | Sièges chauffants |
| 17 | 10 | Capteur d’alternateur |
| 18 | 20 | Module de carrosserie auxiliaire (ABM) |
| 19 | 30 | Relais de démarrage |
| 20 | 30 | Amplificateur arrière (radio Shaker 1000 / radio Shaker Pro) |
| 21 | 30 | Relais du groupe motopropulseur |
| 22 | 20 | Prise de courant |
| 23 | 10 | Module de commande du groupe motopropulseur (PCM), maintien de puissance |
| 24 | 10 | 2011-2014 : Activation / désactivation du frein |
| 25 | 10 | Relais du compresseur de climatisation |
| 26 | 20 | Relais de phare gauche à haute intensité |
| 27 | 20 | Relais de phare droit à haute intensité |
| 28 | – | – |
| 29 | 30 | Vitre avant passager |
| 30 | – | – |
| 31 | 30 | Siège passager à réglage électrique |
| 32 | 30 | Siège conducteur avec support |
| 33 | 30 | Amplificateur avant (radio Shaker) |
| 34 | 30 | Moteur de vitre avant conducteur |
| 35 | 40 | Moteur de capote |
| 36 | – | Diode : Diode de carburant |
| 37 | – | – |
| 38 | 15 | 2011-2014 : Injecteurs de carburant (Shelby uniquement) |
| 39 | 5 | 2010-2012 : Bobine de dégivrage arrière (démarrage) ; 2013-2014 : Rétroviseurs chauffants. |
| 40 | 15 | Unité de commande du groupe motopropulseur Vehicle Power 4 – bobine d’allumage |
| 45 | 5 | Unité de commande du groupe motopropulseur Run / Start |
| 46 | 5 | Unité de commande du groupe motopropulseur Vehicle Power 3 – composants généraux du système de propulsion |
| 47 | 15 | Unité de commande du groupe motopropulseur Vehicle Power 1 |
| 48 | 15 | Unité de commande du groupe motopropulseur Vehicle Power 5 – transmission |
| 49 | 15 | Unité de commande du groupe motopropulseur Vehicle Power 2 – composants du système de propulsion liés aux émissions |
| Relais | ||
| 41 | Relais de pompe à carburant | |
| 42 | Relais de pompe d’intercooler (Shelby uniquement) | |
| 43 | Relais du compresseur de climatisation | |
| 44 | Relais de pompe à carburant n° 2 (Shelby uniquement) | |
| 50 | Relais du ventilateur de refroidissement (haut) | |
| 51 | Relais du moteur de ventilateur | |
| 52 | Relais de démarrage | |
| 53 | Relais de dégivrage arrière | |
| 54 | Relais d’essuie-glaces avant | |
| 55 | Relais du ventilateur de refroidissement (bas) | |
| 56 | Non utilisé (réserve) | |
| 57 | Relais PCM | |
| 58 | 2013-2014 : Pompe de fluide différentiel (Shelby uniquement) | |
Ford Mustang (2014-2015) – schéma des fusibles
Année de fabrication : 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) dans la Ford Mustang (2014-2015) est le fusible 53 dans la boîte à fusibles.
Boîte à fusibles
Ford Mustang – fusibles – boîte à fusibles
| Numéro | Ampères [A] | Description |
| 1 | – | Non utilisé |
| 2 | – | Non utilisé |
| 3 | – | Non utilisé |
| 4 | – | Non utilisé |
| 5 | 50 * | Pompe automatique du système de freinage |
| 6 | 50 * | Unité de commande de la carrosserie |
| 7 | 60 * | Unité de commande de la carrosserie |
| 8 | 50 * | Unité de commande de la carrosserie |
| 9 | 40 * | Dégivrage de la lunette arrière |
| 10 | 40 * | Moteur de ventilateur |
| 11 | 30 ** | Vitre avant gauche |
| 12 | 30 ** | Siège conducteur |
| 13 | 30 ** | Siège passager |
| 14 | 30 ** | Module de siège climatisé |
| 15 | 20 ** | Moteur de capote |
| 16 | – | Non utilisé |
| 17 | 20 ** | Moteur de capote |
| 18 | – | Non utilisé |
| 19 | 20 *** | Relais de verrouillage de la colonne de direction |
| 20 | 10 *** | Interrupteur de frein |
| 21 | 20 *** | Klaxon |
| 22 | 10 *** | Relais du module de commande du groupe motopropulseur. |
| 23 | 10 *** | Embrayage de climatisation |
| 24 | 30 *** | Module de qualité de tension |
| 25 | – | Non utilisé |
| 26 | 25 ** | Moteur d’essuie-glace avant |
| 27 | – | Non utilisé |
| 28 | 30 ** | Valve automatique pour le système de freinage |
| 29 | 30 ** | Ventilateur électronique 1 |
| 30 | 30 ** | Électrovanne du démarreur |
| 31 | 40 ** | Ventilateur électronique 3 |
| 32 | 10 *** | Bobine de relais avec clapet |
| 33 | 20 *** | Phares gauches |
| 34 | – | Non utilisé |
| 34 | 20 *** | Phares droits. |
| 36 | 10 *** | Alt sense |
| 37 | – | Non utilisé |
| 38 | 20 *** | Puissance du véhicule 1 |
| 39 | – | Non utilisé |
| 40 | 20 *** | Puissance du véhicule 2 |
| 41 | 15 *** | Injecteurs de carburant |
| 42 | 15 *** | Puissance du véhicule 3 |
| 43 | – | Non utilisé |
| 44 | 15 *** | Puissance du véhicule 4 |
| 45 | – | Non utilisé |
| 46 | – | Non utilisé |
| 47 | – | Non utilisé |
| 48 | – | Non utilisé |
| 49 | 30 ** | Pompe à carburant |
| 50 | – | Relais de verrouillage de la colonne de direction |
| 51 | – | Non utilisé |
| 52 | – | Relais de klaxon |
| 53 | 20 ** | Allume-cigare |
| 54 | 20 ** | Point d’alimentation auxiliaire |
| 55 | 25 ** | Ventilateur électronique 2 |
| 56 | – | Non utilisé |
| 57 | – | Relais d’embrayage de climatisation |
| 58 | – | Non utilisé |
| 59 | – | Non utilisé |
| 60 | 5 *** | Module de commande du système de propulsion |
| 61 | – | Non utilisé |
| 62 | 5 *** | Interrupteur de démarrage du système antiblocage. |
| 63 | – | Non utilisé |
| 64 | 5 *** | Direction assistée électronique |
| 65 | – | Non utilisé |
| 66 | 5 *** | Système d’information sur l’angle mort ; Caméra arrière ; Bobines de relais du compresseur de climatisation. |
| 67 | – | Non utilisé |
| 68 | 10 *** | Interrupteur de nivellement des phares |
| 69 | – | Relais auxiliaire du point d’alimentation |
| 70 | 10 *** | Rétroviseurs extérieurs chauffants |
| 71 | – | Non utilisé |
| 72 | 5 *** | Module de capteur de pluie |
| 73 | – | Non utilisé |
| 74 | 5 *** | Capteur de débit massique d’air |
| 75 | – | Non utilisé |
| 76 | – | Dégivrage de la lunette arrière |
| 77 | – | Ventilateur de refroidissement électronique 2 |
| 78 | – | Relais du phare gauche à décharge à haute intensité (export). |
| 79 | – | Relais du phare droit à décharge à haute intensité (export). |
| 80 | – | Relais d’essuie-glace avant |
| 81 | – | Électrovanne du démarreur |
| 82 | – | Relais du module de commande du groupe motopropulseur. |
| 83 | – | Non utilisé |
| 84 | – | Non utilisé |
| 85 | – | Non utilisé |
| 86 | – | Non utilisé |
| 87 | – | Non utilisé |
| 88 | – | Non utilisé |
| 89 | – | Relais de ventilateur électronique 1 |
| 90 | – | Non utilisé |
| 91 | – | Relais de ventilateur électronique 3 |
| 92 | – | Relais du moteur de ventilateur |
| 93 | – | Non utilisé |
| 94 | – | Relais de pompe à carburant |
| * Fusibles de type J. ** Fusibles de type M. *** Micro fusibles | ||
Panneau de fusibles dans l’habitacle
Ford Mustang – fusibles – habitacle
Le panneau de fusibles est situé sur le côté droit de l’espace pour les pieds du passager, derrière le panneau de garniture et la plaque en plastique avec le code de clé.
| N° | Ampères [A] | Description |
| 1 | 10 | Lumières à la demande |
| 2 | 7,5 | Module de mémoire de l’actionneur de vitres |
| 3 | 20 | Dégivrage de la console conducteur |
| 4 | 5 | Non utilisé (réserve) |
| 5 | 20 | Amplificateur de subwoofer |
| 6 | 10 | Non utilisé (réserve) |
| 7 | 10 | Non utilisé (réserve) |
| 8 | 10 | Non utilisé (réserve) |
| 9 | 10 | Non utilisé (réserve) |
| 10 | 5 | Non utilisé (réserve) |
| 11 | 5 | Non utilisé (réserve) |
| 12 | 7,5 | Module de climatisation |
| 13 | 7,5 | Module de passerelle ; Module de commande de la colonne de direction ; Kit de clignotants. |
| 14 | 10 | Non utilisé (réserve) |
| 15 | 10 | Module de passerelle |
| 16 | 15 | Couvercle de coffre (arrière) |
| 17 | 5 | Non utilisé (réserve) |
| 18 | 5 | Module de capteur d’intrusion |
| 19 | 7,5 | Clignotant de désactivation de l’airbag passager. |
| 20 | 7,5 | Non utilisé (réserve) |
| 21 | 5 | Capteur de température et d’humidité de l’habitacle. |
| 22 | 5 | Module du système de classification des occupants |
| 23 | 10 | Interrupteurs ; Vitres électriques ; Rétroviseur. |
| 24 | 20 | Verrouillage centralisé |
| 25 | 30 | Non utilisé (réserve) |
| 26 | 30 | Moteur de vitre avant droite |
| 27 | 30 | Amplificateur |
| 28 | 20 | Module de carrosserie auxiliaire |
| 29 | 30 | Vitre arrière électrique côté gauche. |
| 30 | 30 | Vitre arrière électrique côté droit |
| 31 | 15 | Non utilisé (réserve) |
| 32 | 10 | Accès sans clé à distance ; Écran multifonction ; SYNCHRONISATION ; Module GPS ; Indicateurs. |
| 33 | 20 | Unité audio principale |
| 34 | 30 | Bus de démarrage 35 |
| 35 | 5 | Module de contrôle des limites |
| 36 | 15 | Module de carrosserie auxiliaire |
| 37 | 15 | Bus de démarrage de la boîte à fusibles. |
| – | 30 | Non utilisé (réserve) |
Ford Mustang (2015-2018) – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016, 2017, 2018.
Le fusible de l’allume-cigare (prise de courant) dans la Ford Mustang (2015-2018) est le fusible F13 dans la boîte à fusibles
Boîte de distribution d’énergie
| Fusible | Ampérage [A] | Description |
| 1 | – | Non utilisé |
| 2 | – | Non utilisé |
| 3 | – | Non utilisé |
| 4 | – | Non utilisé |
| 5 | 50 | Pompe automatique du système de freinage |
| 6 | 50 | Module de commande de la carrosserie |
| 7 | 60 | Module de commande de la carrosserie |
| 8 | 50 | Module de commande de la carrosserie |
| 9 | 40 | Dégivrage de la lunette arrière |
| 10 | 40 | Moteur de ventilateur |
| 11 | 30 | Vitre avant gauche |
| 12 | 30 | Siège conducteur |
| 13 | 30 | Siège passager |
| 14 | 30 | Module de siège climatisé |
| 15 | 20 | Moteur de capote |
| 16 | – | Non utilisé |
| 17 | 20 | Moteur de capote |
| 18 | – | Non utilisé |
| 19 | 20 | Relais de verrouillage de la colonne de direction |
| 20 | 10 | Interrupteur marche/arrêt du frein |
| 21 | 20 | Klaxon |
| 22 | 10 | Relais du module de commande du groupe motopropulseur |
| 23 | 10 | Embrayage de climatisation |
| 24 | 30 | Module de qualité de tension |
| 25 | – | Non utilisé |
| 26 | 25 | Moteur d’essuie-glace avant |
| 27 | – | Non utilisé |
| 28 | 30 | Ensemble de valves automatiques du système de freinage |
| 29 | 30 | Ventilateur électronique 1 |
| 30 | 30 | Ensemble de valves électromagnétiques du démarreur |
| 31 | 40 | Ventilateur électronique 3 |
| 32 | 10 | Bobine de relais de verrouillage |
| 33 | 20 | Phares à haute intensité côté gauche |
| 34 | 15 | 2016-2017 : Valves d’échappement |
| 34 | 20 | Phares à haute intensité côté droit |
| 36 | 10 | Alt sense |
| 37 | – | Non utilisé |
| 38 | 20 | Puissance du véhicule 1 |
| 39 | – | Non utilisé |
| 40 | 20 | Puissance du véhicule 2 |
| 41 | 15 | Injecteurs de carburant |
| 42 | 15 | Puissance du véhicule 3 |
| 43 | – | Non utilisé |
| 44 | 15 | Puissance du véhicule 4 |
| 45 | – | Non utilisé |
| 46 | 20 | 2016-2017 : Pompe de différentiel |
| 47 | – | Non utilisé |
| 48 | 30 | 2016-2017 : Pompe à carburant n° 2 |
| 49 | 30 | Pompe à carburant |
| 51 | – | Non utilisé |
| 53 | 20 | Allume-cigare |
| 54 | 20 | Point d’alimentation auxiliaire |
| 55 | 25 | Ventilateur électronique 2 |
| 56 | – | Non utilisé |
| 58 | – | Non utilisé |
| 60 | 5 | Module de commande du système de propulsion |
| 61 | – | Non utilisé |
| 62 | 5 | Interrupteur de démarrage du système antiblocage |
| 63 | – | Non utilisé |
| 64 | 5 | Direction assistée électronique |
| 65 | – | Non utilisé |
| 66 | 5 | Système d’information sur l’angle mort. Caméra arrière. Bobines de relais du compresseur de climatisation |
| 67 | – | Non utilisé |
| 68 | 10 | Interrupteur de nivellement des phares |
| 70 | 10 | Rétroviseurs extérieurs chauffants |
| 71 | – | Non utilisé |
| 72 | 5 | Module de capteur de pluie |
| 73 | – | Non utilisé |
| 74 | 5 | Capteur de débit d’air |
| 75 | – | Non utilisé |
| 83 | – | Non utilisé |
| 84 | – | Non utilisé |
| 85 | – | Non utilisé |
| 86 | – | Non utilisé |
| 87 | – | Non utilisé |
| 88 | – | Non utilisé |
| Relais | ||
| 50 | Relais de verrouillage de la colonne de direction | |
| 52 | Relais de klaxon | |
| 57 | Relais d’embrayage de climatisation | |
| 59 | 2016-2017 : Relais des valves d’échappement | |
| 69 | Relais auxiliaire du point d’alimentation | |
| 76 | Dégivrage de la lunette arrière | |
| 77 | Ventilateur de refroidissement électronique 2 | |
| 78 | Relais du phare gauche à décharge à haute intensité (export) | |
| 79 | Relais du phare droit à décharge à haute intensité (export) | |
| 80 | Relais d’essuie-glaces avant | |
| 81 | Électrovanne du démarreur | |
| 82 | Relais du module de commande du groupe motopropulseur | |
| 83 | Relais de ventilateur électronique 1 | |
| 90 | 2016-2017 : Relais de pompe de différentiel | |
| 91 | Relais de ventilateur électronique 3 | |
| 92 | Relais du moteur de ventilateur | |
| 93 | 2016-2017 : Relais de pompe à carburant n° 2 | |
| 94 | Relais de pompe à carburant | |
PANNEAU DE FUSIBLES DANS L’HABITACLE
LE PANNEAU DE FUSIBLES EST SITUÉ SUR LE CÔTÉ DROIT DE L’ESPACE POUR LES PIEDS DU PASSAGER, DERRIÈRE LE PANNEAU DE GARNITURE ET LA PLAQUE EN PLASTIQUE AVEC LE CODE DE CLÉ.
| Fusible | Ampérage [A] | Description |
| 1 | 10 | Ampoules à la demande |
| 2 | 7,5 | Module de mémoire du contrôleur de vitres |
| 3 | 20 | Déverrouillage de la console conducteur |
| 4 | 5 | – |
| 5 | 20 | Amplificateur de subwoofer |
| 6 | 10 | Non utilisé (réserve) |
| 7 | 10 | Non utilisé (réserve) |
| 8 | 10 | Non utilisé (réserve) |
| 9 | 10 | – |
| 10 | 5 | – |
| 11 | 5 | – |
| 12 | 7,5 | Module de climatisation |
| 13 | 7,5 | Module de passerelle. Module de commande de la colonne de direction. Kit de clignotants |
| 14 | 10 | Non utilisé (réserve) |
| 15 | 10 | Module de passerelle |
| 16 | 15 | Couvercle arrière |
| 17 | 5 | Non utilisé (réserve) |
| 18 | 5 | Module de capteur d’intrusion |
| 19 | 7,5 | Clignotant de désactivation de l’airbag passager |
| 20 | 7,5 | Non utilisé (réserve) |
| 21 | 5 | Capteur de température et d’humidité de l’habitacle |
| 22 | 5 | Module du système de classification des occupants |
| 23 | 10 | Interrupteurs. Vitres électriques. Rétroviseur |
| 24 | 20 | Déverrouillage centralisé |
| 25 | 30 | 2016-2017 : Magneride (amortisseurs à caractéristiques variables) |
| 26 | 30 | Moteur de vitre avant droite |
| 27 | 30 | Amplificateur |
| 28 | 20 | Module de carrosserie auxiliaire |
| 29 | 30 | Vitre arrière électrique côté gauche |
| 30 | 30 | Vitre arrière électrique côté droit |
| 31 | 15 | Non utilisé (réserve) |
| 32 | 10 | Accès sans clé à distance. Écran multifonction. SYNCHRONISATION. Module de système de positionnement global. Indicateurs |
| 33 | 20 | Unité audio principale |
| 34 | 30 | Bus de démarrage 35 |
| 35 | 5 | Module de contrôle des restrictions |
| 36 | 15 | Module de carrosserie auxiliaire |
| 37 | 15 | Bus de démarrage de la boîte à fusibles |
Ford Mustang (2015-2020…) – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016, 2017, 2018, 2019, 2020.
Les fusibles de l’allume-cigare (prises de courant) dans la Ford Mustang sont les fusibles #53 (allume-cigare) et #54 (point d’alimentation supplémentaire) dans la boîte à fusibles du compartiment moteur.
Emplacement de la boîte à fusibles
Habitacle
Le panneau de fusibles est situé sur le côté droit de l’espace pour les pieds du passager, derrière le panneau de garniture et la plaque en plastique avec le code.
Pour retirer le panneau de garniture, soulevez-le des crochets de fixation arrière, tirez-le vers vous et inclinez-le sur le côté.
Pour le réinstaller, alignez les saillies avec les fentes du panneau, abaissez le panneau en place, puis appuyez.
Pour accéder au panneau de fusibles, retirez d’abord la plaque avec le code de clé.

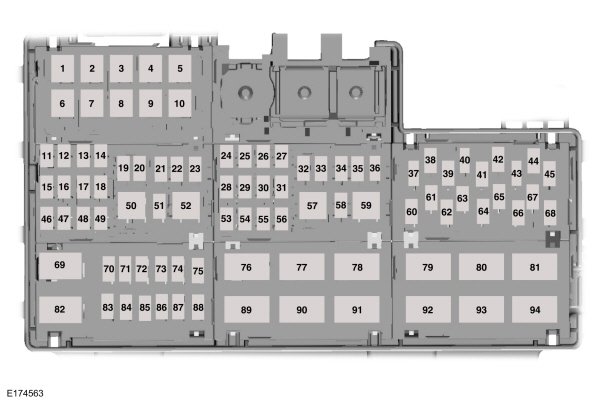

Compartiment moteur
La boîte à fusibles est située dans le compartiment moteur, sur le côté gauche
2016

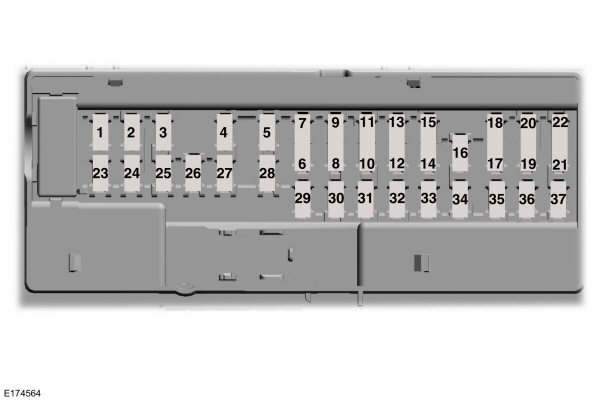

Habitacle
Affectation des fusibles dans l’habitacle (2016)
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | 10 A | Phare |
| 2 | 7,5A | Module de mémoire avec unité de commande. |
| 3 | 20A | Déverrouillage de la console du conducteur. |
| 4 | 5A | Non utilisé (réserve). |
| 5 | 20A | Amplificateur de subwoofer. |
| 6 | 10 A | Non utilisé (réserve). |
| 7 | 10 A | Non utilisé (réserve). |
| 8 | 10 A | Non utilisé (réserve). |
| 9 | 10 A | Non utilisé (réserve). |
| 10 | 5A | Non utilisé (réserve). |
| 11 | 5A | Non utilisé (réserve). |
| 12 | 7,5 A | Module de climatisation. |
| 13 | 7,5 A | Module de porte ; Module de commande de la colonne de direction ; Tableau de bord. |
| 14 | 10 A | Module de porte. |
| 15 | 15A | Levage du hayon arrière |
| 16 | 5A | Non utilisé (réserve). |
| 17 | 5A | Module de capteur d’intrusion. |
| 18 | 7,5A | Clignotant de désactivation de l’airbag passager. |
| Nr | Ampère [A] | Description |
|---|---|---|
| 19 | 7,5A | Non utilisé (réserve). |
| 20 | 5A | Capteur de température et d’humidité dans le véhicule. |
| 21 | 5A | Module du système de classification des passagers. |
| 22 | 10 A | Interrupteurs ; Vitres électriques ; Rétroviseur. |
| 23 | 20A | Déverrouillage du verrouillage centralisé. |
| 24 | 30A | Magneryd. |
| 25 | 30A | Moteur de vitre avant droite. |
| 26 | 30A | Amplificateur. |
| 27 | 20A | Module de carrosserie supplémentaire. |
| 28 | 30A | Alimentation de la vitre arrière gauche. |
| 29 | 30A | Alimentation de la vitre arrière droite. |
| 30 | 30A | Non utilisé (réserve). |
| 31 | 15A | Non utilisé (réserve). |
| 32 | 10 A | Accès à distance sans clé ; Écran multifonction ; SYNC ; Module de positionnement global ; Clignotants. |
| 33 | 20A | Unité audio principale. |
| 34 | 30A | Bus « Run-start »35 |
| 35 | 5A | Module de gestion des restrictions. |
| 36 | 15A | Module de carrosserie supplémentaire. |
| 37 | 20A | Fusible de démarrage de la boîte à fusibles. |
| — | 30A | Non utilisé (réserve). |
Compartiment moteur
Affectation des fusibles dans la boîte à fusibles (2016)
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | — | Non utilisé. |
| 2 | — | Non utilisé. |
| 3 | — | Non utilisé. |
| 4 | — | Non utilisé. |
| 5 | 50A* | Pompe automatique du système de freinage. |
| 6 | 50A* | Module de commande de la carrosserie. |
| 7 | 60A* | Module de commande de la carrosserie. |
| 8 | 50A* | Module de commande de la carrosserie. |
| 9 | 40A* | Dégivreur de lunette arrière. |
| 10 | 40A* | Moteur de ventilateur. |
| 11 | 30A** | Vitre avant gauche. |
| 12 | 30A** | Siège conducteur. |
| 13 | 30A** | Siège passager. |
| 14 | 30A** | Module de siège avec climatisation. |
| 15 | 20A** | Moteur supérieur de rechange. |
| 16 | — | Non utilisé. |
| 17 | 20A** | Moteur supérieur de rechange. |
| 18 | — | Non utilisé. |
| 19 | 20A*** | Relais de verrouillage de la colonne de direction. |
| 20 | 10 A*** | Interrupteur de frein. |
| 21 | 20A*** | Klaxon. |
| 22 | 10 A*** | Relais du module de commande du groupe motopropulseur. |
| 23 | 10 A*** | Embrayage de climatisation. |
| 24 | 30A** | Module de qualité de tension. |
| 25 | — | Non utilisé. |
| 26 | 25A** | Moteur d’essuie-glace avant. |
| 27 | — | Non utilisé. |
| 28 | 30A** | Valve automatique du système de freinage. |
| 29 | 30A** | Ventilateur électronique 1. |
| 30 | 30A** | Électroaimant du démarreur. |
| 31 | 40A** | Ventilateur électronique 3. |
| 32 | 10 A*** | Bobine de relais avec clapet. |
| 33 | 20A*** | Phares gauches à haute intensité. |
| 34 | 15A*** | Valves d’échappement. |
| 35 | 20A*** | Phares droits à haute intensité. |
| 36 | 10 A*** | Capteur d’alternateur. |
| 37 | — | Non utilisé. |
| 38 | 20A*** | Alimentation du véhicule 1. |
| 39 | — | Non utilisé. |
| 40 | 20A*** | Alimentation du véhicule 2. |
| 41 | 15A*** | Injecteurs de carburant. |
| 42 | 15A*** | Alimentation du véhicule 3. |
| 43 | — | Non utilisé. |
| 44 | 15A*** | Alimentation du véhicule 4. |
| 45 | — | Non utilisé. |
| Nr | Ampère [A] | Description |
|---|---|---|
| 46 | 20A** | Pompe de différentiel. |
| 47 | — | Non utilisé. |
| 48 | 30 A** | Pompe à carburant #2. |
| 49 | 30 A** | Pompe à carburant. |
| 50 | — | Relais de blocage de la colonne de direction. |
| 51 | — | Non utilisé. |
| 52 | — | Relais de klaxon. |
| 53 | 20A** | Allume-cigare. |
| 54 | 20A** | Points d’alimentation auxiliaire. |
| 55 | 25A** | Ventilateur électronique 2. |
| 56 | — | Non utilisé. |
| 57 | — | Relais d’embrayage de climatisation. |
| 58 | — | Non utilisé. |
| 59 | — | Valves d’échappement. |
| 60 | 5A | Module de commande du groupe motopropulseur. |
| 61 | — | Non utilisé. |
| 62 | 5A | Interrupteur de démarrage avec système anti-blocage. |
| 63 | — | Non utilisé. |
| 64 | 5A | Assistance de direction électronique. |
| 65 | — | Non utilisé. |
| 66 | 5A | Système d’information sur l’angle mort ; Caméra arrière ; Bobines de relais du compresseur de climatisation. |
| 67 | — | Non utilisé. |
| 68 | 10 A*** | Interrupteur de niveau des phares. |
| 69 | — | Relais d’alimentation auxiliaire. |
| 70 | 10 A*** | Rétroviseurs extérieurs chauffants. |
| 71 | — | Non utilisé. |
| 72 | 5A | Module de capteur de pluie. |
| 73 | — | Non utilisé. |
| 74 | 5A | Capteur de débit massique d’air. |
| 75 | — | Non utilisé. |
| 76 | — | Dégivreur de lunette arrière. |
| 77 | — | Relais du ventilateur électronique 2. |
| 78 | — | Relais Run/Start. |
| 79 | — | Non utilisé. |
| 80 | — | Relais d’essuie-glace avant. |
| 81 | — | Relais du démarreur. |
| 82 | — | Relais du module de commande du groupe motopropulseur. |
| 83 | — | Relais du ventilateur de refroidissement (GT500) ; Non utilisé (réserve, GT350). |
| 87 | 10 A | Rétroviseurs extérieurs chauffants. |
| 88 | — | Non utilisé. |
| 89 | — | Relais du ventilateur électronique 1. |
| 90 | — | Relais de la pompe de différentiel. |
| 91 | — | Relais du ventilateur électronique 3. |
| 92 | — | Relais du moteur de ventilateur. |
| 93 | — | Relais de la pompe à carburant #2. |
| 94 | — | Relais de la pompe à carburant. |
Compartiment moteur
Affectation des fusibles dans la boîte à fusibles (2016)
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| 1 | — | Non utilisé. |
| 2 | — | Non utilisé. |
| 3 | — | Non utilisé. |
| 4 | — | Non utilisé. |
| 5 | 50A* | Pompe automatique du système de freinage. |
| 6 | 50A* | Module de commande de la carrosserie. |
| 7 | 60A* | Module de commande de la carrosserie. |
| 8 | 50A* | Module de commande de la carrosserie. |
| 9 | 40A* | Dégivreur de lunette arrière. |
| 10 | 40A* | Moteur de ventilateur. |
| 11 | 30A** | Vitre avant gauche. |
| 12 | 30A** | Siège conducteur. |
| 13 | 30A** | Siège passager. |
| 14 | 30A** | Module de siège avec climatisation. |
| 15 | 20A** | Moteur supérieur de rechange. |
| 16 | — | Non utilisé. |
| 17 | 20A** | Moteur supérieur de rechange. |
| 18 | — | Non utilisé. |
| 19 | 20A*** | Relais de verrouillage de la colonne de direction. |
| 20 | 10 A*** | Interrupteur de frein. |
| 21 | 20A*** | Klaxon. |
| 22 | 10 A*** | Relais du module de commande du groupe motopropulseur. |
| 23 | 10 A*** | Embrayage de climatisation. |
| 24 | 30A** | Module de qualité de tension. |
| 25 | — | Non utilisé. |
| 26 | 25A** | Moteur d’essuie-glace avant. |
| 27 | — | Non utilisé. |
| 28 | 30A** | Valve automatique du système de freinage. |
| 29 | 30A** | Ventilateur électronique 1. |
| 30 | 30A** | Électroaimant du démarreur. |
| 31 | 40A** | Ventilateur électronique 3. |
| 32 | 10 A*** | Bobine de relais avec clapet. |
| 33 | 20A*** | Phares gauches à haute intensité. |
| 34 | 15A*** | Valves d’échappement. |
| 35 | 20A*** | Phares droits à haute intensité. |
| 36 | 10 A*** | Capteur d’alternateur. |
| 37 | — | Non utilisé. |
| 38 | 20A*** | Alimentation du véhicule 1. |
| 39 | — | Non utilisé. |
| 40 | 20A*** | Alimentation du véhicule 2. |
| 41 | 15A*** | Injecteurs de carburant. |
| 42 | 15A*** | Alimentation du véhicule 3. |
| 43 | — | Non utilisé. |
| 44 | 15A*** | Alimentation du véhicule 4. |
| 45 | — | Non utilisé. |
| Nr | Ampère [A] | Description |
|---|---|---|
| 46 | 20A** | Pompe de différentiel. |
| 47 | — | Non utilisé. |
| 48 | 30 A** | Pompe à carburant #2. |
| 49 | 30 A** | Pompe à carburant. |
| 50 | — | Relais de blocage de la colonne de direction. |
| 51 | — | Non utilisé. |
| 52 | — | Relais de klaxon. |
| 53 | 20A** | Allume-cigare. |
| 54 | 20A** | Points d’alimentation auxiliaire. |
| 55 | 25A** | Ventilateur électronique 2. |
| 56 | — | Non utilisé. |
| 57 | — | Relais d’embrayage de climatisation. |
| 58 | — | Non utilisé. |
| 59 | — | Valves d’échappement. |
| 60 | 5A | Module de commande du groupe motopropulseur. |
| 61 | — | Non utilisé. |
| 62 | 5A | Interrupteur de démarrage avec système anti-blocage. |
| 63 | — | Non utilisé. |
| 64 | 5A | Assistance de direction électronique. |
| 65 | — | Non utilisé. |
| 66 | 5A | Système d’information sur l’angle mort ; Caméra arrière ; Bobines de relais du compresseur de climatisation. |
| 67 | — | Non utilisé. |
| 68 | 10 A*** | Interrupteur de niveau des phares. |
| 69 | — | Relais d’alimentation auxiliaire. |
| 70 | 10 A*** | Rétroviseurs extérieurs chauffants. |
| 71 | — | Non utilisé. |
| 72 | 5A | Module de capteur de pluie. |
| 73 | — | Non utilisé. |
| 74 | 5A | Capteur de débit massique d’air. |
| 75 | — | Non utilisé. |
| 76 | — | Dégivreur de lunette arrière. |
| 77 | — | Relais du ventilateur électronique 2. |
| 78 | — | Relais Run/Start. |
| 79 | — | Non utilisé. |
| 80 | — | Relais d’essuie-glace avant. |
| 81 | — | Relais du démarreur. |
| 82 | — | Relais du module de commande du groupe motopropulseur. |
| 83 | — | Relais du ventilateur de refroidissement (GT500) ; Non utilisé (réserve, GT350). |
| 87 | 10 A | Rétroviseurs extérieurs chauffants. |
| 88 | — | Non utilisé. |
| 89 | — | Relais du ventilateur électronique 1. |
| 90 | — | Relais de la pompe de différentiel. |
| 91 | — | Relais du ventilateur électronique 3. |
| 92 | — | Relais du moteur de ventilateur. |
| 93 | — | Relais de la pompe à carburant #2. |
| 94 | — | Relais de la pompe à carburant. |
Ford Mustang – schéma de la boîte à fusibles
Année de fabrication : 2021, 2022.
2021
Véhicules fabriqués à partir du 14.09.2020
Boîte à fusibles d’alimentation

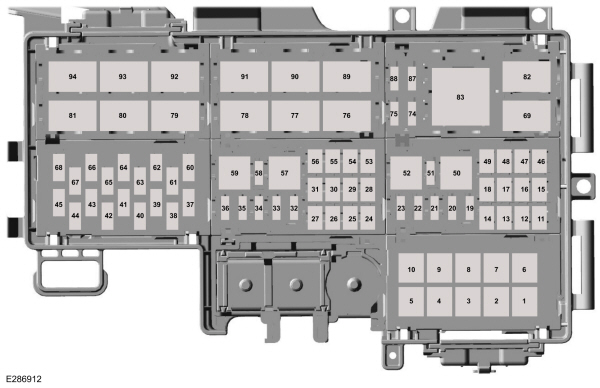

La boîte à fusibles d’alimentation est située dans le compartiment moteur. Elle est équipée de fusibles à courant élevé qui protègent les principaux systèmes électriques du véhicule contre les surcharges.
| Numéro de fusible ou de relais | Ampères [A] | Description |
|---|---|---|
| Numéro de fusible ou de relais | Ampères [A] | Description |
| 1 | 60 A1 | Non utilisé (réserve). |
| 2 | — | Non utilisé. |
| 3 | 30 A1 | Ventilateur électronique 1. |
| 4 | 40 A1 | Ventilateur électronique 3. |
| 5 | 50 A1 | Pompe du système de freinage automatique. |
| 6 | 50 A1 | Module de commande des systèmes de carrosserie. |
| 7 | 60 A1 | Module de commande des systèmes de carrosserie. |
| 8 | 50 A1 | Module de commande des systèmes de carrosserie. |
| 9 | 40 A1 | Dégivrage de la lunette arrière. |
| 10 | 40 A1 | Moteur de ventilateur. |
| 11 | 30 A2 | Vitre avant gauche. |
| 12 | 30 A2 | Siège conducteur. |
| 13 | 30 A2 | Siège passager. |
| 14 | 30 A2 | Module de siège avec chauffage et climatisation. |
| 15 | 20 A2 | Moteur auxiliaire de capote. |
| 16 | 15 A2 | Non utilisé (réserve). |
| 17 | 20 A2 | Moteur principal de capote. |
| 18 | — | Non utilisé. |
| 19 | 20 A3 | Relais de verrouillage de la colonne de direction. |
| 20 | 10 A3 | Interrupteur marche/arrêt des freins. |
| 21 | 20 A3 | Klaxon. |
| 22 | 10 A3 | Relais du module de commande du groupe motopropulseur. |
| 23 | 10 A3 | Embrayage de climatisation. |
| 24 | 30 A2 | Module de qualité de tension. |
| 25 | 20 A2 | Non utilisé (réserve). |
| 26 | 25 A2 | Moteur d’essuie-glace avant. |
| 27 | — | Non utilisé. |
| 28 | 30 A2 | Valve du système de freinage automatique. |
| 29 | 30 A2 | Non utilisé (réserve). |
| 30 | 30 A2 | Électroaimant du démarreur. |
| 31 | 30 A2 | Non utilisé (réserve). |
| 32 | 10 A3 | Bobine de relais de démarrage. |
| 33 | 15 A3 | Allumage/démarrage. |
| 34 | 15 A3 | Valves d’échappement. |
| 35 | — | Non utilisé. |
| 36 | 10 A3 | Capteur d’alternateur. |
| 37 | — | Non utilisé. |
| 38 | 20 A3 | Alimentation du véhicule 1. |
| 39 | — | Non utilisé. |
| 40 | 20 A3 | Alimentation du véhicule 2. |
| 41 | 15 A3 | Injecteurs. |
| 42 | 15 A3 | Alimentation du véhicule 3. |
| 43 | — | Non utilisé. |
| 44 | 15 A3 | Alimentation du véhicule 4. |
| Numéro de fusible ou de relais | Ampère [A] | Description |
|---|---|---|
| 45 | — | Non utilisé. |
| 46 | 20 A2 | Pompe de différentiel (Mach 1). |
| — | Non utilisé (version de base). | |
| 47 | — | Non utilisé. |
| 48 | 30 A2 | Non utilisé (réserve). |
| 49 | 30 A2 | Pompe à carburant. |
| 50 | — | Relais de blocage de la colonne de direction. |
| 51 | — | Non utilisé. |
| 52 | — | Relais de klaxon. |
| 53 | 20 A2 | Allume-cigare. |
| 54 | 20 A2 | Prise d’alimentation auxiliaire. |
| 55 | 25 A2 | Ventilateur électronique 2. |
| 56 | — | Non utilisé. |
| 57 | — | Relais d’embrayage de climatisation. |
| 58 | — | Non utilisé. |
| 59 | — | Relais des valves d’échappement. |
| 60 | 5 A3 | Module de commande du groupe motopropulseur. |
| 61 | — | Non utilisé. |
| 62 | 5 A3 | Interrupteur d’activation du système de prévention du blocage des roues pendant le freinage. |
| 63 | — | Non utilisé. |
| 64 | 5 A3 | Système d’assistance de direction électronique. |
| 65 | — | Non utilisé. |
| 66 | 5 A3 | Système de surveillance des angles morts ; Caméra arrière ; Bobines de relais de dégivrage de la lunette arrière ; Module du système de gestion de la dynamique du véhicule. |
| 67 | — | Non utilisé. |
| 68 | 10 A3 | Interrupteur de réglage des phares. |
| 69 | — | Relais d’allume-cigare ; Relais de prise d’alimentation auxiliaire. |
| 74 | 5 A3 | Débitmètre massique d’air. |
| 5 A3 | Module de capteur de pluie. | |
| 76 | — | Relais de dégivrage de la lunette arrière. |
| 77 | — | Relais du ventilateur électronique 2. |
| 78 | — | Relais d’allumage/démarrage. |
| 79 | — | Non utilisé. |
| 80 | — | Relais d’essuie-glace avant. |
| 81 | — | Relais de l’électroaimant du démarreur. |
| 82 | — | Relais du module de commande du groupe motopropulseur. |
| 83 | — | Non utilisé. |
| 87 | 10 A3 | Rétroviseurs extérieurs chauffants. |
| 88 | — | Non utilisé. |
| 89 | — | Relais du ventilateur électronique 1. |
| 90 | — | Relais de la pompe de différentiel (Mach 1). |
| — | Non utilisé (version de base). | |
| 91 | — | Relais du ventilateur électrique 3. |
| 92 | — | Relais du moteur de ventilateur. |
| 93 | — | Non utilisé. |
| 94 | — | Relais de la pompe à carburant. |
1Fusibles de type J.
2Fusibles de type M.
3Microfusibles.
Boîte à fusibles dans l’habitacle
La boîte à fusibles est située sur le côté droit de l’espace pour les pieds du passager, derrière le panneau de garniture et la plaque en plastique avec le code.
| Numéro de fusible ou de relais | Ampères [A] | Description |
|---|---|---|
| Numéro de fusible ou de relais | Ampères [A] | Description |
| 1 | — | Non utilisé. |
| 2 | 10 A | Vitres électriques ; Rétroviseur électrochrome ; Verrouillage électrique des portes. |
| 3 | 7,5 A | Rétroviseurs réglables électriquement ; Sièges avec fonction mémoire. |
| 4 | 20 A | Non utilisé (réserve). |
| 5 | — | Non utilisé. |
| 6 | 10 A | Non utilisé (réserve). |
| 7 | 10 A | Non utilisé (réserve). |
| 8 | 5 A | Module de commande du système télématique – modem. |
| 9 | 5 A | Non utilisé. |
| 10 | — | Non utilisé. |
| 11 | — | Non utilisé. |
| 12 | 7,5 A | Panneau de commande électronique ; Module-passerelle. |
| 13 | 7,5 A | Module de commande de la colonne de direction ; Tableau de bord. |
| 14 | 15 A | Non utilisé. |
| 15 | 15 A | SYNC ; Clignotants. |
| 16 | — | Non utilisé. |
| 17 | 7,5 A | Module de commande des phares. |
| 18 | 7,5 A | Non utilisé. |
| Numéro de fusible ou de relais | Ampère [A] | Description |
|---|---|---|
| 19 | 5 A | Non utilisé. |
| 20 | 5 A | Module de capteur d’intrusion. |
| 21 | 5 A | Capteur interne de température et d’humidité. |
| 22 | 5 A | Module de carrosserie supplémentaire. |
| 23 | 30 A | Amplificateur. |
| 24 | 30 A | Module du système de gestion de la dynamique du véhicule. |
| 25 | 20 A | Module d’éclairage intérieur diffus. |
| 26 | 30 A | Moteur de vitre avant droite (module de distribution d’alimentation). |
| 27 | 30 A | Alimentation de la vitre arrière gauche. |
| 28 | 30 A | Alimentation de la vitre arrière droite. |
| 29 | 15 A | Module-passerelle. |
| 30 | 5 A | Non utilisé (réserve) |
| 31 | 10 A | Système de verrouillage centralisé sans clé. |
| 32 | 20 A | Système audio. |
| 33 | — | Non utilisé. |
| 34 | 30 A | Bus de position d’allumage/démarrage. |
| 35 | 5 A | Boîte à fusibles de distribution d’alimentation du relais de position d’allumage/démarrage. |
| 36 | 15 A | Caméra avant. |
| 37 | 20 A | Module de volant chauffant. |
2022
Véhicules fabriqués à partir du 27.09.2021
Boîte à fusibles
La boîte à fusibles est située dans le compartiment moteur. Elle est équipée de fusibles à courant élevé qui protègent les principaux systèmes électriques du véhicule contre les surcharges.
| Numéro de fusible ou de relais | Ampère [A] | Description |
|---|---|---|
| Numéro de fusible ou de relais | Ampère [A] | Description |
| 1 | 60 A1 | Non utilisé (réserve). |
| 2 | — | Non utilisé. |
| 3 | 30 A1 | Ventilateur électronique 1. |
| 4 | 40 A1 | Ventilateur électronique 3. |
| 5 | 50 A1 | Pompe du système de freinage automatique. |
| 6 | 50 A1 | Module de commande des systèmes de carrosserie. |
| 7 | 60 A1 | Module de commande des systèmes de carrosserie. |
| 8 | 50 A1 | Module de commande des systèmes de carrosserie. |
| 9 | 40 A1 | Dégivrage de la lunette arrière. |
| 10 | 40 A1 | Moteur de ventilateur. |
| 11 | 30 A2 | Vitre avant gauche. |
| 12 | 30 A2 | Siège conducteur. |
| 13 | 30 A2 | Siège passager. |
| 14 | 30 A2 | Module de siège avec chauffage et climatisation. |
| 15 | 20 A2 | Moteur auxiliaire de capote. |
| 16 | 15 A2 | Non utilisé (réserve). |
| 17 | 20 A2 | Moteur principal de capote. |
| 18 | — | Non utilisé. |
| 19 | 20 A3 | Relais de verrouillage de la colonne de direction. |
| 20 | 10 A3 | Interrupteur marche/arrêt des freins. |
| 21 | 20 A3 | Klaxon. |
| 22 | 10 A3 | Relais du module de commande du groupe motopropulseur. |
| 23 | 10 A3 | Embrayage de climatisation. |
| 24 | 30 A2 | Module de qualité de tension. |
| 25 | 20 A2 | Non utilisé (réserve). |
| 26 | 25 A2 | Moteur d’essuie-glace avant. |
| 27 | — | Non utilisé. |
| 28 | 30 A2 | Valve du système de freinage automatique. |
| 29 | 30 A2 | Non utilisé (réserve). |
| 30 | 30 A2 | Électroaimant du démarreur. |
| 31 | 30 A2 | Non utilisé (réserve). |
| 32 | 10 A3 | Bobine de relais avec clapet. |
| 33 | 15 A3 | Allumage/démarrage. |
| 34 | 15 A3 | Valves d’échappement. |
| 35 | — | Non utilisé. |
| 36 | 10 A3 | Capteur d’alternateur. |
| 37 | — | Non utilisé. |
| 38 | 20 A3 | Alimentation du véhicule 1. |
| 39 | — | Non utilisé. |
| 40 | 20 A3 | Alimentation du véhicule 2. |
| 41 | 15 A3 | Injecteurs. |
| 42 | 15 A3 | Alimentation du véhicule 3. |
| 43 | — | Non utilisé. |
| 44 | 15 A3 | Alimentation du véhicule 4. |
| Numéro de fusible ou de relais | Ampère [A] | Description |
|---|---|---|
| 45 | — | Non utilisé. |
| 46 | 20 A2 | Pompe de différentiel (Mach 1). |
| — | Non utilisé (version de base). | |
| 47 | — | Non utilisé. |
| 48 | 30 A2 | Non utilisé (réserve). |
| 49 | 30 A2 | Pompe à carburant. |
| 50 | — | Relais de blocage de la colonne de direction. |
| 51 | — | Non utilisé. |
| 52 | — | Relais de klaxon. |
| 53 | 20 A2 | Allume-cigare. |
| 54 | 20 A2 | Prise d’alimentation auxiliaire. |
| 55 | 25 A2 | Ventilateur électronique 2. |
| 56 | — | Non utilisé. |
| 57 | — | Relais d’embrayage de climatisation. |
| 58 | — | Non utilisé. |
| 59 | — | Relais des valves d’échappement. |
| 60 | 5 A3 | Module de commande du groupe motopropulseur. |
| 61 | — | Non utilisé. |
| 62 | 5 A3 | Interrupteur d’activation du système de prévention du blocage des roues pendant le freinage. |
| 63 | — | Non utilisé. |
| 64 | 5 A3 | Système d’assistance de direction électronique. |
| 65 | — | Non utilisé. |
| 66 | 5 A3 | Système de surveillance des angles morts ; Caméra arrière ; Bobines de relais de dégivrage de la lunette arrière ; Module du système de gestion de la dynamique du véhicule. |
| 67 | — | Non utilisé. |
| 68 | 10 A3 | Interrupteur de réglage des phares. |
| 69 | — | Relais d’allume-cigare ; Relais de prise d’alimentation auxiliaire. |
| 74 | 5 A3 | Débitmètre massique d’air. |
| 75 | 5 A3 | Module de capteur de pluie. |
| 76 | — | Relais de dégivrage de la lunette arrière. |
| 77 | — | Relais du ventilateur électronique 2. |
| 78 | — | Relais d’allumage/démarrage. |
| 79 | — | Non utilisé. |
| 80 | — | Relais d’essuie-glace avant. |
| 81 | — | Relais de l’électroaimant du démarreur. |
| 82 | — | Relais du module de commande du groupe motopropulseur. |
| 83 | — | Non utilisé. |
| 87 | 10 A3 | Rétroviseurs extérieurs chauffants. |
| 88 | — | Non utilisé. |
| 89 | — | Relais du ventilateur électronique 1. |
| 90 | — | Relais de la pompe de différentiel (Mach 1). |
| — | Non utilisé (version de base). | |
| 91 | — | Relais du ventilateur électrique 3. |
| 92 | — | Relais du moteur de ventilateur. |
| 93 | — | Non utilisé. |
| 94 | — | Relais de la pompe à carburant. |
1Fusibles de type J.
2Fusibles de type M.
3Microfusibles.
Boîte à fusibles dans l’habitacle
La boîte à fusibles est située sur le côté droit de l’espace pour les pieds du passager, derrière le panneau de garniture et la plaque en plastique avec le code.
| Numéro de fusible ou de relais | Ampères [A] | Description |
|---|---|---|
| Numéro de fusible ou de relais | Ampères [A] | Description |
| 1 | — | Non utilisé. |
| 2 | 10 A | Vitres électriques ; Rétroviseur électrochrome ; Verrouillage électrique des portes. |
| 3 | 7,5 A | Rétroviseurs réglables électriquement ; Sièges avec fonction mémoire. |
| 4 | 20 A | Non utilisé (réserve). |
| 5 | — | Non utilisé. |
| 6 | 10 A | Non utilisé (réserve). |
| 7 | 10 A | Non utilisé (réserve). |
| 8 | 5 A | Module de commande du système télématique – modem. |
| 9 | 5 A | Non utilisé. |
| 10 | — | Non utilisé. |
| 11 | — | Non utilisé. |
| 12 | 7,5 A | Panneau de commande électronique ; Module-passerelle. |
| 13 | 7,5 A | Module de commande de la colonne de direction ; Tableau de bord. |
| 14 | 15 A | Non utilisé. |
| 15 | 15 A | SYNC ; Clignotants. |
| 16 | — | Non utilisé. |
| 17 | 7,5 A | Module de commande des phares. |
| 18 | 7,5 A | Non utilisé. |
| Numéro de fusible ou de relais | Ampère [A] | Description |
|---|---|---|
| 19 | 5 A | Non utilisé. |
| 20 | 5 A | Module de capteur d’intrusion. |
| 21 | 5 A | Capteur interne de température et d’humidité. |
| 22 | 5 A | Module de carrosserie supplémentaire. |
| 23 | 30 A | Amplificateur. |
| 24 | 30 A | Module du système de gestion de la dynamique du véhicule. |
| 25 | 20 A | Module d’éclairage intérieur diffus. |
| 26 | 30 A | Moteur de vitre avant droite (module de distribution d’alimentation). |
| 27 | 30 A | Alimentation de la vitre arrière gauche. |
| 28 | 30 A | Alimentation de la vitre arrière droite. |
| 29 | 15 A | Module-passerelle. |
| 30 | 5 A | Non utilisé (réserve) |
| 31 | 10 A | Système de verrouillage centralisé sans clé. |
| 32 | 20 A | Système audio. |
| 33 | — | Non utilisé. |
| 34 | 30 A | Bus de position d’allumage/démarrage. |
| 35 | 5 A | Boîte à fusibles de distribution d’alimentation du relais de position d’allumage/démarrage. |
| 36 | 15 A | Caméra avant. |
| 37 | 20 A | Module de volant chauffant. |
À propos de la Ford Mustang (1987-2022)
La Ford Mustang est une voiture de sport américaine emblématique, produite depuis 1964. Les modèles fabriqués entre 1987 et 2022 représentent la sixième génération de ce véhicule légendaire. La Mustang est connue pour son design agressif, ses moteurs puissants et ses caractéristiques de conduite sportive. Au fil des ans, l’offre de moteurs s’est élargie, allant des quatre cylindres de base aux puissants moteurs V8, offrant des performances et une dynamique élevées. La Mustang est appréciée des passionnés d’automobile pour sa capacité à combiner performance et utilisation quotidienne, ce qui la rend idéale pour un large éventail de conducteurs.
Schéma de la boîte à fusibles de la Ford Mustang
Cette page présente le schéma de la boîte à fusibles de la Ford Mustang, essentiel pour l’entretien et la réparation corrects du système électrique du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, le plus souvent près du tableau de bord. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé qui protège les circuits électriques du véhicule contre les surcharges et les courts-circuits, il est donc important de disposer d’un schéma précis de la boîte à fusibles pour un entretien sûr.
