Dodge RAM 1500, 2500, 3500 (1994-2018) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Dodge RAM 1500, 2500, 3500 (1994–2018), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Dodge RAM 1500, 2500, 3500
Concerne les nouveaux véhicules des années :
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

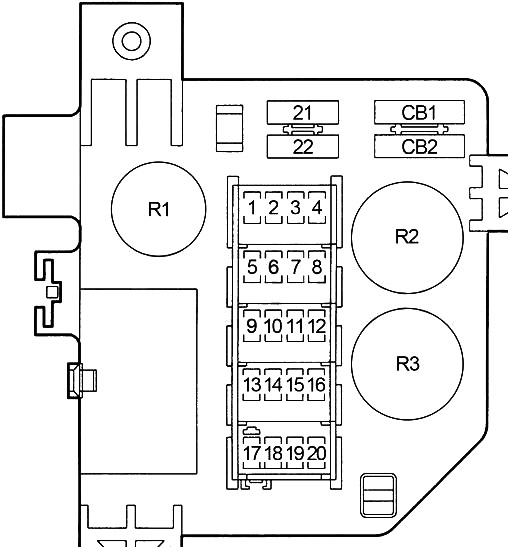

Boîte à fusibles du tableau de bord
Les fusibles sont situés sur le côté gauche du tableau de bord.
Schéma 1994-1997
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 20 | 1996-1997 : Prise de courant |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 20 | Allume-cigare, prise (1994-1995) |
| 6 | 15 | 1994-1995 : Clignotants |
| 20 | 1996-1997 : Clignotants | |
| 7 | 10 | 1994-1995 : Radios |
| 15 | 1996-1997 : Radios | |
| 8 | 20 | Module de commande d’essuie-glace intermittent, télécommande sans clé (1996-1997), interrupteur d’essuie-glace intermittent, moteur d’essuie-glace de pare-brise, embrayage de climatisation (Diesel (1994-1995)) |
| 9 | 10 | Relais de pompe à carburant, relais d’embrayage de compresseur de climatisation, relais d’arrêt automatique, solénoïde de surcharge de transmission, solénoïde EGR, module de commande du groupe motopropulseur (PCM), module d’allumage, relais de solénoïde de désactivation de carburant haute pression (modèles CNG uniquement), solénoïde EGR (modèles CNG uniquement), solénoïde de désactivation de carburant, relais de système de chauffage d’air d’admission, connecteur de diagnostic, relais d’arrêt automatique, électrovanne EVAP/purge de cycle de service |
| 10 | 2 | 1994-1995 : Contrôle de la vitesse du véhicule |
| 11 | 10 | Interrupteur Overdrive, module de buzzer, console supérieure |
| 12 | 15 | Module de diagnostic d’airbag, tableau de bord, centre de messages, voyants d’attente de démarrage du moteur diesel et d’eau dans le carburant. |
| 13 | 5 | Éclairage, interrupteur de feux de brouillard, interrupteur de surcharge, tableau de bord, commande de chauffage de climatisation, console de pavillon, radio |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 14 | 20 | 1994-1995 : Module RWAL et ABS |
| 20 | 1996-1997 : Contrôle des freins antiblocage, relais du moteur de la pompe ABS, relais du voyant d’avertissement ABS, capteur de vide | |
| 15 | 15 | Rétroviseur automatique jour/nuit, feux de recul (interrupteur de position de stationnement/neutre (A/T), interrupteur de feux de recul (M/T), feux de jour |
| 16 | 15 | Module de diagnostic d’airbag |
| 17 | 15 | Tirage après coupure du contact, mémoire d’horloge, lampe sous le capot, interrupteur de rétroviseur électrique, relais de temporisation, module de signal sonore, connecteur de liaison de données, relais de filtre radio, interrupteur de lumière de boîte à gants, radio |
| 18 | 15 | 1994-1995 : Feux de stationnement |
| 15 | 1996-1997 : Interrupteur de phares, radio, console supérieure, relais de feux de brouillard | |
| 19 | 20 | Verrouillage électrique des portes |
| 20 | 15 | Feux de stop, module de commande du système antiblocage (1996-1997) |
| 21 | – | – |
| 22 | 30 | Moteur de ventilateur |
| CB1 | 30 | Disjoncteur : Vitres électriques |
| CB2 | 30 | Disjoncteur : Prises de courant |
| R1 | Temporisation | |
| R2 | Voyant d’avertissement de danger | |
| R3 | Activer le signal d’avertissement | |
Schéma 1998-2001
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Relais de siège chauffant, unité de temporisation centrale |
| 2 | 10 | Relais de moteur de ventilateur, sélection de température de chauffage de climatisation, actionneur de porte mixte, interrupteur de siège chauffant conducteur, interrupteur de siège chauffant passager, interrupteur de rétroviseur chauffant |
| 3 | 10 | Module de commande antiblocage (ABS) |
| 4 | 10 | Relais de filtre radio |
| 5 | 5 | Radio, tableau de bord, commande de chauffage de climatisation, lampe de boîte à gants, lampe de cendrier, interrupteur de siège chauffant conducteur, interrupteur de siège chauffant passager |
| 6 | 25 | Interrupteur d’essuie-glace intermittent, unité de temporisation centrale, pompe de lave-glace de pare-brise, moteur d’essuie-glace, relais de moteur d’essuie-glace |
| 7 | 10 | Interrupteur de position de stationnement/neutre (PNP) (A/T), interrupteur de feux de recul (M/T), module de feux de jour |
| 8 | 10 | Radio |
| 9 | 10 | Module de commande du groupe motopropulseur, relais de pompe à carburant (essence), module de commande du moteur (Diesel) |
| 10 | 10 | Indicateur combiné |
| 11 | 10 | Rétroviseur automatique jour/nuit, console supérieure, unité de temporisation centrale, solénoïde EVAP/purge, relais de chauffage de carburant (Diesel), embrayage de compresseur de climatisation |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 12 | 10 | Interrupteur de rétroviseur électrique, plafonnier, lumière de coffre, connecteur de liaison de données, radio, lumière et interrupteur de boîte à gants, console supérieure, lumière sous le capot, couvercle gauche/lumière, couvercle droit/lumière |
| 13 | 10 | Interrupteur de fenêtre/verrouillage de porte conducteur, interrupteur de fenêtre/verrouillage de porte passager, module de temporisation centrale |
| 14 | 10 | Groupe |
| 15 | 20 | Allume-cigare |
| 16 | – | – |
| 17 | 10 | Groupe |
| 18 | 10 | Module de commande d’airbag |
| 19 | 10 | Module de commande d’airbag, interrupteur/activateur d’airbag passager |
| 20 | 20 | Disjoncteur : interrupteur de fenêtre/verrouillage de porte conducteur, interrupteur de fenêtre/verrouillage de porte passager |
| 21 | 20 | Disjoncteur : interrupteur de siège électrique conducteur, interrupteur de siège électrique passager |
| R1 | Indicateur combiné | |
| R2 | Siège chauffant | |
Boîte à fusibles du compartiment moteur
Schéma 1994-1997
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 50 | Centre de distribution d’alimentation, bloc de fusibles |
| 2 | 40 | Bloc de fusibles, interrupteur d’allumage, relais de moteur de démarrage d’allumage |
| 3 | 40 | Interrupteur d’allumage, bloc de fusibles |
| 4 | 30 | Relais d’arrêt automatique, capteurs d’oxygène, module de commande du groupe motopropulseur (PCM), injecteurs de carburant, bobines d’allumage, module de commande EGR |
| 5 | 20 | 1994-1995 : Pompe à carburant |
| 40 | 1996-1997 : Relais de moteur de pompe ABS, unité de commande hydraulique, module de commande de freins antiblocage et valve antiblocage de roue arrière | |
| 6 | 30 | 1994-1995 : Feux de remorque |
| 40 | 1996-1997 : Module de feux de jour, bloc de fusibles, interrupteur de phares, interrupteur de gradation de phares | |
| 7 | 40 | 1994-1995 : Stop/phare avant |
| 1996-1997 : Sécurité électronique des freins, relais de remorquage, connecteur de remorque | ||
| 8 | 40 | 1994-1995 : Pompe ABS |
| 20 | 1996-1997 : Relais de pompe à carburant, relais de commande de transmission, module de commande du groupe motopropulseur, module de pompe à carburant, groupe de solénoïdes de transmission | |
| 9 | 15 | 1996-1997 : Relais de phares antibrouillard, interrupteur de phares antibrouillard |
| 10 | 20 | Embrayage de compresseur de climatisation, relais de klaxon |
| 11 | 15 | 1994-1995 : Feu d’avertissement |
| 20 | 1996-1997 : Feu d’avertissement |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 12 | 120 | Générateur |
| R1 | Système antiblocage / double réservoir 3 | |
| R2 | Démarrage | |
| R3 | 1994-1995 : Voyant d’avertissement ABS | |
| 1996-1997 : Arrêt automatique | ||
| R4 | Pompe à carburant | |
| R5 | 1994-1995 : Feux de remorque | |
| 1996-1997 : Feu de brouillard (n° 1) / Double réservoir 1 | ||
| R6 | 1994-1995 : Klaxon | |
| 1996-1997 : Feu de brouillard (n° 2) / Double réservoir 2 | ||
| R7 | 1994-1995 : Embrayage de climatisation | |
| 1996-1997 : Voyant d’avertissement ABS | ||
| R8 | 1994-1995 : Arrêt automatique | |
| 1996-1997 : Remorque | ||
| R9 | 1996-1997 : Klaxon | |
| R10 | 1996-1997 : Embrayage de climatisation | |
| R11 | 1996-1997 : Commande de transmission | |
Schéma 1998-2001
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 50 | Bloc de connexion ((cabine) Fusibles : “1”, “4”, “12”, “13”, “14”, “21”) |
| 2 | 30 | Allumage |
| 3 | 20 | Essence : Module de commande du groupe motopropulseur, relais de pompe à carburant |
| 20 | Diesel : module de commande du moteur, module de commande du groupe motopropulseur, relais de pompe à carburant, | |
| 4 | 20 | Bloc de connexion (signal combiné (cabine)) |
| 5 | 20 | Interrupteur de feux de freinage, protection de frein électrique, feu de freinage central élevé, interrupteur de clignotants/feux de détresse |
| 6 | 30 | Relais d’arrêt automatique, injecteur, bobine d’allumage, condensateur, capteur d’oxygène, capteur d’oxygène après relais, module de commande du groupe motopropulseur |
| 7 | 40 | Relais de chauffage de carburant |
| 8 | 40 | Connecteur de remorquage, frein électrique, relais de remorquage |
| 9 | 30 | Relais de moteur de démarrage |
| 10 | 50 | Allumage |
| 11 | 40 | Module de commande antiblocage (ABS) |
| 12 | 40 | Relais de moteur de ventilateur |
| 13 | 140 | Générateur |
| A | – | – |
| B | 15 | Feu extérieur droit |
| C | 15 | Feu extérieur gauche |
| D | – | – |
| E | 15 | Feu gauche, feu droit, relais quadruple de feux de route |
| F | 20 | Interrupteur de phares |
| G | 15 | Relais de sécurité, module de feux de jour, relais de feux de brouillard, interrupteur de sélection de phares, feu de position gauche, feu de position droit |
| H | 20 | Relais de klaxon, module de temporisation centrale, ressort de charge |
| Numéro | Ampères [A] | Description |
|---|---|---|
| I | 20 | Relais de commande de transmission |
| J | 10 | Embrayage de compresseur de climatisation |
| K1 | 15 | |
| K2 | 15 | |
| L | 20 | Prise de courant |
| M | – | – |
| R1 | Pompe à carburant | |
| R2 | – | |
| R3 | Klaxon | |
| R4 | Feux de route quadruples | |
| R5 | Feu de brouillard | |
| R6 | Capteur d’oxygène — arrière | |
| R7 | Moteur d’essuie-glace | |
| R8 | Sécurité | |
| R9 | ASD | |
| R10 | Embrayage de compresseur de climatisation | |
| R11 | – | |
| R12 | Commande de transmission | |
| R13 | – | |
| R14 | Chauffage de carburant | |
| R15 | Démarrage | |
| R16 | Moteur de ventilateur | |
| R17 | Remorque | |

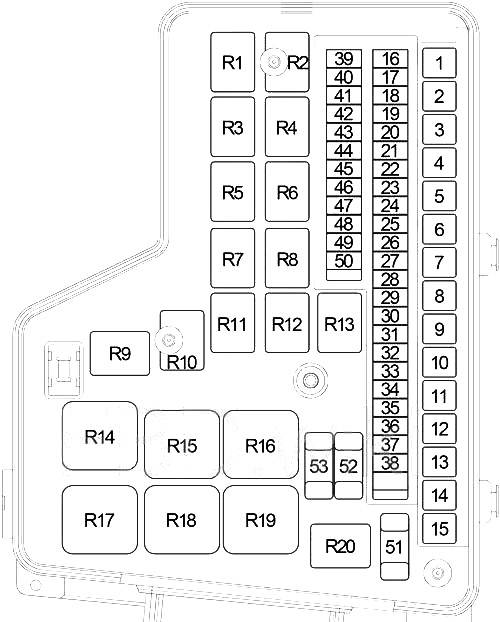

Schéma des fusibles et relais – Dodge RAM 100, 150, 250, 350
Concerne les nouveaux véhicules des années :
2002, 2003, 2004, 2005.
Schéma de la boîte à fusibles du compartiment moteur
Votre véhicule est équipé d’une boîte à fusibles et relais située dans le compartiment moteur près de la batterie. Une étiquette est apposée sur le dessous du couvercle pour identifier chaque élément.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 40 | 2002-2004 : Connecteur de remorquage (2002-2003), dispositif de frein électrique |
| 30 | 2005 : Alimentation du frein électrique | |
| 2 | 30 | Essence : Relais d’arrêt automatique |
| 3 | 30 | Interrupteur d’allumage (Démarrage A38 (module d’alimentation intégré)) |
| 4 | 40 | Interrupteur d’allumage (Démarrage C1 (moteur de ventilateur)) |
| 5 | 40 | 2002-2004 : Relais de commande de transmission |
| 20 | 2005 : Relais de commande de transmission, solénoïde de verrouillage de marche arrière (SRT (transmission manuelle)) | |
| 6 | 40 | Contrôleur ABS (ABS (AWAL/RWAL)) |
| 7 | 50 | Interrupteur de siège électrique – conducteur, interrupteur de siège électrique – passager, interrupteur lombaire passager (2002-2004 – cabine standard) |
| 8 | 30 | Relais d’essuie-glace haut/bas, relais d’essuie-glace marche/arrêt |
| 9 | 40 | Interrupteur d’allumage (Démarrage ACC F1 (disjoncteur (25A) : Fenêtre d’alimentation)) |
| 10 | 40 | Interrupteur d’allumage (Démarrage ACC A31) |
| 11 | 30 | Module de commande avant |
| 12 | – | 2002 : – |
| 30 | 2003-2005 (essence) : Relais de ventilateur de condenseur | |
| 40 | 2003-2005 (diesel) : Relais de chauffage de carburant | |
| 13 | 30 | Module de commande avant |
| 14 | 30 | Relais de moteur de démarreur |
| 15 | 50 | Relais de feu de position |
| 16 | 10 | Relais d’embrayage de compresseur de climatisation |
| 17 | 15 | 2002-2004 : Lumière et interrupteur de boîte à gants (2002-2003), module de porte conducteur (2002-2003 (sauf base)), boussole / mini ordinateur de bord (sauf base), plafonnier (2002-2003), lampe de carte/lecture supérieure (2002-2003 (sauf base)), feu de freinage central supérieur (2002-2003), lumière de chargement (2002-2003), relais de pompe à carburant (2003-2004), module d’immobilisation de clé Sentry (2004) |
| 20 | 2005 (essence) : Relais de pompe à carburant | |
| 18 | 15 | Tableau de bord, lumière sous le capot, connecteur d’interface de données, radio |
| 19 | 10 | 2002-2003 : Module d’immobilisation de clé Sentry, module de commande du système de traction |
| 20 | 2004-2005 : Connecteur de remorquage | |
| 20 | 25 | Interrupteur d’allumage (Marche-Démarrage A21, Démarrage A41, Arrêt-Marche-Démarrage A51 (tableau de bord, module de commande du système de traction, module d’alimentation intégré, bouton de démarrage) |
| 21 | 20 | Amplificateur audio |
| 22 | 20 | Groupe |
| 23 | – | 2002-2003 : – |
| 15 | 2004-2005 : Module de commande du système de traction, module de ventilation électronique, module d’immobilisation de clé Sentry | |
| 24 | 15 | Interrupteur de feux de freinage |
| 25 | 20 | Au point d’alimentation – console |
| 26 | 25 | 2002-2003 : Interrupteur de sélection de boîte à fusibles |
| 25 | 2004-2005 : Relais de désembuage de lunette arrière | |
| 27 | 15 | Relais de rétroviseur chauffant |
| 28 | 10 | Tableau de bord, boussole / mini ordinateur de bord (sauf base), rétroviseur automatique jour/nuit (sauf base), interrupteur de verrouillage de porte – passager (sauf base) |
| 29 | 20 | Allume-cigare, prise d’alimentation arrière (SRT) |
| 30 | – | 2002-2004 : – |
| 30 | 2005 (Tout-terrain) : Interrupteur de verrouillage d’embrayage, module de commande du système de traction | |
| 31 | – | – |
| 32 | 10 | Feu de signalisation d’arrêt/position – avant droit, feu de clignotant arrière/frein – droit, feu de plaque d’immatriculation – droit, feu central Bazel, feu de gabarit, feu de garde-boue |
| 33 | 20 | Connecteur de remorque, connecteur de remorque Add On (Heavy Duty) |
| 34 | 10 | Feu de clignotant d’arrêt – avant gauche, feu de clignotant arrière/frein – gauche, feu de plaque d’immatriculation – gauche (+droit), feu de montant de porte arrière, feu de garde-boue |
| 35 | 10 | Contrôleur antiblocage (ABS) |
| 36 | 10 | Commande de chauffage et de climatisation, actionneur de ventilateur de radiateur (diesel (2004-2005)), électrovanne de décharge (diesel (2005)) |
| 37 | – | – |
| 38 | 15 | Capteur de débit de transmission (transmission automatique), groupe de solénoïdes de transmission/TRS, interrupteur de feux de freinage (transmission manuelle) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 39 | 25 | 2002 : Relais de ventilateur de condenseur |
| – | 2003-2004 : – | |
| 20 | 2005 (Diesel) : Relais de pompe à carburant | |
| 40 | 15 | Relais de pédale réglable |
| 41 | 15 | Relais de feux de brouillard |
| 42 | 20 | Au point d’alimentation – console |
| 43 | 25 | Module de commande de boîte à fusibles, amplificateur de subwoofer (SRT), module de commande du système de traction (Tout-terrain) |
| 44 | 20 | 2002 : Relais de pompe à carburant |
| – | 2003-2005 (essence) : – | |
| 45 | 20 | Relais de klaxon |
| 46 | 15 | Relais de clignotant gauche de remorque |
| 47 | 15 | Relais de clignotant droit de remorque |
| 48 | 20 | Module de chauffage de siège, interrupteur de verrouillage de fenêtre/porte – conducteur (2005) |
| 49 | 20 | Californie : Relais de capteur d’oxygène en aval |
| 20 | 2005 (SRT) : Relais de capteur d’oxygène en aval, capteur d’oxygène – avant gauche/droit | |
| 50 | 10 | Électrovanne de purge EVAP (2002-2003, 2005 SRT), module de commande avant (2002), module de commande du système de traction (2005), interrupteur de feu stop (2005 – 5,7 l), interrupteur de feu de freinage (2004), module d’immobilisation de clé Sentry (2004 -2005), module de commande du moteur (Diesel (2003-2005)), module de commande du système de traction (essence (2004-2005)) |
| 51 | 20 | Lumière sous le capot, connecteur d’interface de données, radio, tableau de bord |
| 52 | 20 | 2002-2004 : Module de commande d’airbag |
| 15 | 2005 : Module de commande des dispositifs de retenue des passagers | |
| 53 | 20 | 2002-2004 : Module de commande d’airbag, interrupteur marche/arrêt d’airbag passager |
| 15 | 2005 : Module de commande des dispositifs de retenue des passagers, interrupteur/activation d’airbag passager | |
| R1 | 2002-2004 : Réserve | |
| 2005 (Diesel) : Pompe à carburant | ||
| R2 | 2002-2003 : Ventilateur de condenseur | |
| 2004-2005 : Réserve | ||
| R3 | Feu de brouillard | |
| R4 | Essence : Arrêt automatique | |
| R5 | Pédale réglable | |
| R6 | Essence : pompe à carburant | |
| R7 | Embrayage de compresseur de climatisation | |
| R8 | Commande de transmission | |
| R9 | Réserve | |
| R10 | 2002-2004 (Californie) : Capteur d’oxygène en aval | |
| 2005 (SRT) : Capteur d’oxygène en aval | ||
| R11 | Réserve | |
| R12 | Essuie-glace Haut/Bas | |
| R13 | Essuie-glace Marche/Arrêt | |
| R14 | Moteur de démarrage | |
| R15 | 2002-2003 : Réserve | |
| 2004-2005 (essence) : Ventilateur de condenseur | ||
| 2004-2005 (Diesel) : Chauffage de carburant | ||
| 2005 (SRT) : Moteur de ventilateur | ||
| R16 | Réserve | |
| 2005 : Désembuage de lunette arrière | ||
| R17 | Feu de stationnement | |
| R18 | Réserve | |
| R19 | Réserve | |
| R20 | Rétroviseur chauffant | |
Schéma des fusibles et relais – Dodge RAM 1500, 2500, 3500
Concerne les nouveaux véhicules des années :
2009, 2010, 2011.

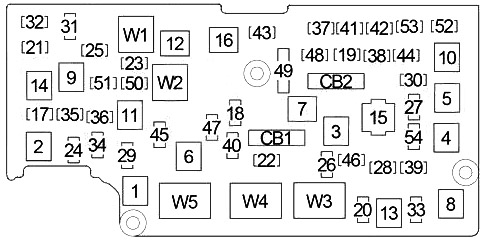

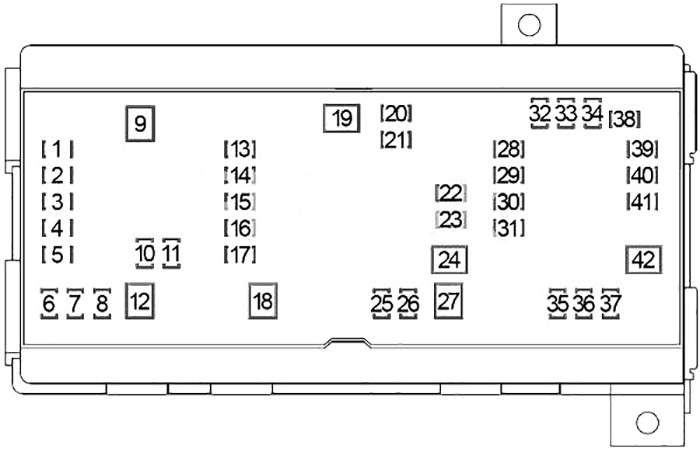

Schéma de la boîte à fusibles dans le compartiment moteur
Le module d’alimentation entièrement intégré (TIPM) est situé dans le compartiment moteur, près de la batterie. Ce centre contient des fusibles à cartouche et des mini-fusibles. La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro de cavité de chaque fusible est imprimé sur le couvercle intérieur, correspondant au tableau ci-dessous.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | – | – |
| 2 | 30 | Remorquage, compartiment passager gauche/droit |
| 3 | 25 | Module de porte passager |
| 4 | 40 | ABS |
| 5 | 30 | ABS |
| 6 | – | – |
| 7 | 25 | Module de porte conducteur |
| 8 | 30 | Module de commande du système de transmission |
| 9 | 30 | Module de protection des freins |
| 10 | – | – |
| 11 | – | – |
| 12 | 40 | Relais du moteur de démarrage |
| 13 | 60 | Relais de ventilateur de radiateur (haut), relais de ventilateur de radiateur (bas) |
| 14 | – | – |
| 15 | 60 | Fusible : « 38 », « 39 », « 41 », « 42 » |
| 16 | – | – |
| 17 | 25 | Moteur de toit ouvrant |
| 18 | 25 | Module de commande du système de transmission, groupe de solénoïdes de transmission/TRS, capteur de pression de tuyau/groupe de solénoïdes à force variable, groupe de solénoïdes de transmission/interrupteur de pression, capteur de débit de transmission |
| 19 | 5 | Interrupteur de verrouillage de fenêtre/porte – côté passager, moteur de toit ouvrant |
| 20 | 25 | Relais d’activation/désactivation des essuie-glaces avant |
| 21 | 25 | Vitesse élevée des essuie-glaces |
| 22 | 20 | Stationnement des essuie-glaces |
| 23 | – | – |
| 24 | – | – |
| 25 | 10 | Connecteur de liaison de données, interrupteur de verrouillage de fenêtre/porte — côté conducteur |
| 26 | 10 | Interrupteur d’allumage sans fil |
| 27 | 15 | Interrupteur de feux de freinage, relais d’activation des feux de freinage |
| 28 | – | |
| 29 | – | |
| 30 | 25 | Module inverseur |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 31 | 20 | Alimentation — tableau de bord, alimentation — console |
| 32 | 20 | Pompe de lave-glace avant |
| 33 | 15 | Module de commande du système de transmission |
| 34 | 15 | Module de commande du système de direction, tableau de bord, groupe d’interrupteurs supérieur, groupe d’interrupteurs inférieur |
| 35 | 20 | Module de sièges chauffants, |
| 36 | 20 | Module de sièges chauffants, interrupteur de sièges arrière chauffants |
| 37 | 10 | Klaxon |
| 38 | 20 | Tableau de bord, interrupteur multifonction |
| 39 | 30 | Radio, amplificateur |
| 40 | – | – |
| 41 | 15 | Module mains libres, module boussole, module d’affichage vidéo, module vidéo satellite |
| 42 | 10 | Commande de chauffage et de climatisation, lampe sous le capot |
| 43 | 10 | Klaxon |
| 44 | 10 | Module de commande des dispositifs de retenue des passagers |
| 45 | 10 | Module de commande des dispositifs de retenue des passagers |
| 46 | – | – |
| 47 | 10 | Commande de chauffage et de climatisation, capteur infrarouge, module d’aide au stationnement |
| 48 | 20 | Allume-cigare, allume-cigare – console centrale |
| 49 | 20 | Alimentation — arrière |
| 50 | 25 | Module de commande du système de transmission, bobines d’allumage, condensateur d’allumage, injecteur de carburant, |
| 51 | 20 | 3,7L : Électroaimant de valve de canal court |
| 52 | 10 | Module de commande du système de transmission, module de déconnexion de l’essieu avant |
| 53 | 15 | Interrupteur multifonction, module de commande du système de direction, rétroviseur intérieur, tableau de bord, interrupteur de sélection de la boîte à fusibles |
| 54 | – | – |
| CB1 | 25 | Interrupteur de siège conducteur/passager, module de mémoire de siège, interrupteur de réglage du support lombaire de siège conducteur/passager |
| CB2 | 25 | Interrupteur de verrouillage de fenêtre/porte – côté conducteur, interrupteur coulissant d’éclairage, fusible : « 19 » |
| W1 | ||
| W2 | ||
| W3 | ||
| W4 | ||
| W5 | ||
Schéma des fusibles et relais – Dodge RAM 1500, 2500, 3500
S’applique aux nouveaux véhicules des années :
2013, 2014, 2015, 2016, 2017, 2018.

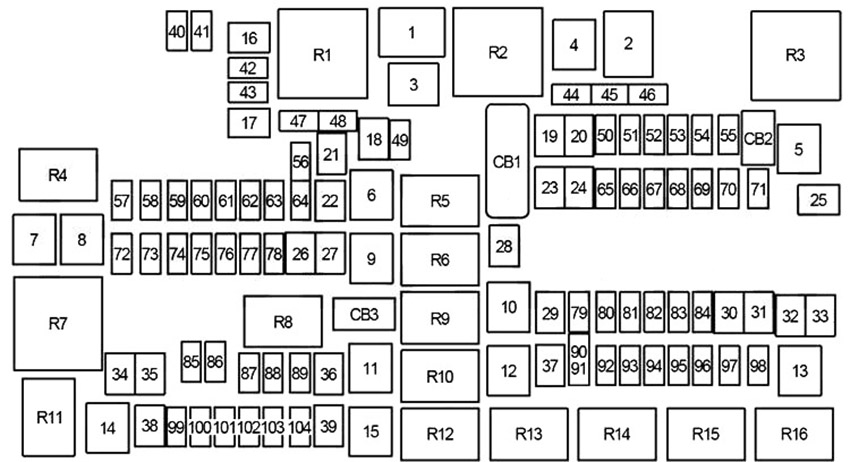

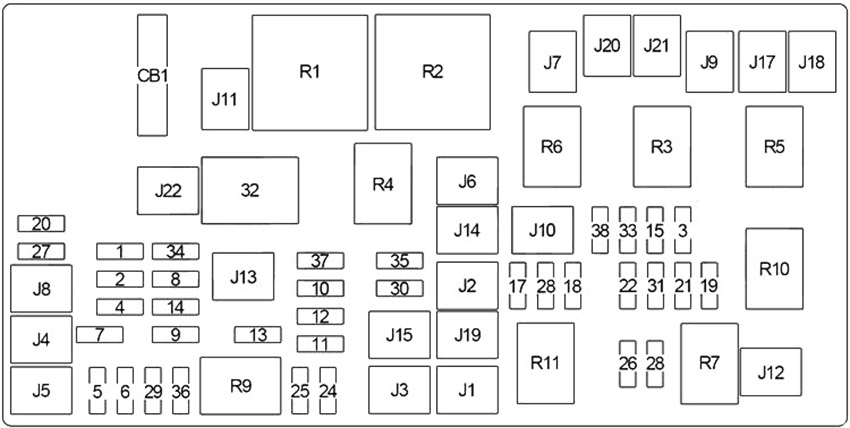

Schéma de la boîte à fusibles dans le compartiment moteur
Le Power Distribution Center est situé dans le compartiment moteur, près de la batterie. Ce point central contient des fusibles à cartouche, des microfusibles, des relais et des interrupteurs. La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro de l’emplacement de chaque fusible est imprimé sur le couvercle intérieur, correspondant au tableau ci-dessous.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 80 | sauf 5,7 l : Module de commande du ventilateur de radiateur |
| 2 | – | – |
| 3 | 60 | Relais de ventilateur de radiateur élevé |
| 4 | – | – |
| 5 | 40 | Compresseur pour suspension pneumatique |
| 6 | 40 | Pompe de prévention de blocage des freins/contrôle électronique de stabilité |
| 7 | 40 | Électroaimant du moteur de démarrage |
| 8 | 20 | Émission de diesel |
| 9 | 40 | Cummins 6,7 l : réchauffeur de carburant |
| 30 | 3.0L EcoDiesel : réchauffeur de carburant | |
| 10 | 40 | Module de commande de carrosserie (BCM) (éclairage extérieur n° 2) |
| 50 | avec fonction Stop/Start : module de commande de carrosserie (BCM) (éclairage extérieur n° 2) | |
| 11 | 30 | Module de système de freinage intégré pour remorque |
| 12 | 40 | Module de commande de carrosserie (BCM) (lumières intérieures) |
| 13 | 40 | Moteur de ventilateur |
| 14 | 40 | Module de commande de carrosserie (BCM) (verrous d’alimentation) |
| 15 | 30 | Frein de stationnement électrique côté droit |
| 16 | 30 | Ceinture intelligente |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Cummins 6,7 l : réduction catalytique sélective (SCR) |
| 20 | 3.0L EcoDiesel (2016-2018) : réduction catalytique sélective (SCR) | |
| 20 | 30 | Module de porte passager |
| 21 | 30 | Module de commande du système de transmission |
| 22 | 20 | sauf 3,0L EcoDiesel : module de commande du groupe motopropulseur (PCM) |
| 30 | Cummins 6,7 l (2016-2018) : module de commande du groupe motopropulseur (PCM) | |
| 23 | 30 | Module de commande de carrosserie (BCM) |
| 24 | 30 | Module de porte conducteur |
| 25 | 30 | Essuie-glace avant (basse vitesse/haute vitesse) |
| 26 | 30 | Système anti-blocage/module de commande de stabilité (valves) |
| 27 | – | – |
| 28 | 20 | Remorque (feux arrière) |
| 29 | 20 | Remorque (feux de stationnement) |
| 30 | 30 | Moulage sous pression pour remorque |
| 31 | 30 | 3.0L EcoDiesel : module de commande de chauffage |
| 20 | 3.0L EcoDiesel : module de commande de chauffage | |
| 32 | 30 | Module de commande du système de transmission |
| 33 | 20 | Cummins 6,7 l : module de commande de transmission, réchauffeur de carburant n° 1, ventilateur arrière |
| 20 | Ventilateur arrière | |
| 34 | 30 | Module d’interface du système de véhicule n° 2 |
| 35 | 30 | Toit ouvrant |
| 36 | 30 | Réchauffeur de lunette arrière |
| 37 | 30 | Cummins 6,7 l : réchauffeur de carburant n° 2 |
| 38 | 30 | Onduleur 115 V CA |
| 39 | 30 | 2014-2015 : Module d’interface du système de véhicule n° 1 |
| 20 | Services spéciaux (2016-2018) : Alimentation électrique | |
| 40 | – | – |
| 41 | 10 | Volet de calandre actif |
| 42 | 20 | Klaxon |
| 43 | 10 | Pelle à neige (gauche) |
| 44 | 10 | Connecteur de diagnostic |
| 45 | – | – |
| 46 | 10 | Module de pression des pneus, upfitter |
| 47 | 10 | Pelle à neige (droite) |
| 48 | – | – |
| 49 | 10 | Tableau de bord |
| 50 | 20 | Module de commande de suspension pneumatique |
| 51 | 10 | Module de démarrage sans clé, module de concentrateur de fréquence radio |
| 52 | 5 | Capteur de batterie intelligent |
| 53 | 20 | Remorque – clignotants/feux de stationnement côté gauche |
| 54 | 20 | Pédales réglables |
| 55 | 20 | Emplacement gauche/droit |
| 56 | 15 | Diesel : contenu diesel supplémentaire |
| 57 | 20 | Module de commande de transmission (boîte automatique à 8 vitesses), relais du module de système de transmission (boîte automatique à 6 vitesses) |
| 58 | 20 | Essence (2014-2015) : Pompe de refroidissement moteur |
| 25 | Cummins 6,7 l (2014-2015) : Pompe de refroidissement moteur | |
| 59 | 10 | 2016-2018 : Relais de réduction catalytique sélective (SCR) |
| 60 | 15 | Lampe sous le capot |
| 61 | 20 | 2014-2015 : Connexion moteur |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 10 | Diesel (2016-2018) : Capteur PM | |
| 62 | 10 | Embrayage de climatisation |
| 63 | 20 | Essence : Bobines d’allumage |
| 20 | Cummins 6,7 l : réchauffeur d’urée | |
| 64 | 25 | Injecteurs de carburant, module de commande du groupe motopropulseur (PCM) |
| 65 | 10 | 2014-2015 : Interface USB |
| 66 | 10 | Module de commande de toit ouvrant, interrupteurs de fenêtre passager, capteur de pluie |
| 67 | 10 | CD/DVD/module mains libres Bluetooth |
| 68 | – | – |
| 69 | 15 | Cummins 6,7 l : Module de réduction catalytique sélective (SCR) |
| 70 | 30 | Moteur de pompe à carburant |
| 71 | 25 | Amplificateur audio |
| 72 | 10 | 2014-2015 : Modules stabilisateurs de tension |
| 10 | 2016-2018 : Module de commande du groupe motopropulseur (PCM) | |
| 73 | 20 | HD : pompe de transfert de carburant |
| 74 | 20 | Essence, 3.0L EcoDiesel : Pompe à vide de frein |
| 10 | Cummins 6,7 l (2014-2015) : Pompe à vide de frein | |
| 75 | 10 | 3,6L et 5,7L 8 vitesses A/T : Actionneur de valve de température de liquide de refroidissement |
| 76 | 10 | Système de prévention de blocage des freins/contrôle électronique de stabilité |
| 77 | 10 | Module de commande du système de transmission, module de déconnexion de l’essieu avant, module de commande de transmission (3500HD) |
| 78 | 10 | Module de commande du groupe motopropulseur (PCM), direction assistée électrique, valve de distribution d’air d’admission (6,7 l Cummins) |
| 79 | 15 | Feux de gabarit |
| 80 | 10 | Mécanisme universel d’ouverture de porte de garage, module boussole |
| 81 | 20 | Feux de direction/stationnement de remorque à droite |
| 82 | 10 | Module de commande de colonne de direction, régulateur de vitesse |
| 83 | – | – |
| 84 | 15 | Banque d’interrupteurs, tableau de bord |
| 85 | 10 | Module d’airbag |
| 86 | 10 | Module d’airbag |
| 87 | 10 | Module de commande de suspension pneumatique, module de traction de remorque, module de commande de colonne de direction |
| 88 | 15 | Tableau de bord |
| 10 | Tableau de bord | |
| 89 | – | – |
| 90 | 20 | Alimentation électrique (sièges arrière), au choix du client |
| 91 | ||
| 92 | – | – |
| 93 | 20 | Allume-cigare |
| 94 | 10 | SBW/Transmission, module de boîte à fusibles |
| 95 | 10 | Caméra arrière, aide au stationnement, feux de plaque d’immatriculation |
| 96 | 10 | Interrupteur de chauffage des sièges arrière |
| 97 | 25 | Sièges arrière chauffants, volant chauffant |
| 98 | 25 | Sièges avant chauffants |
| 99 | 10 | Module de chauffage de climatisation, capteur de température de voiture, capteur d’humidité |
| 100 | 10 | Upfitters |
| 101 | 15 | Rétroviseur électrochromatique, feux de route intelligents |
| 102 | – | – |
| 103 | – | – |
| 104 | 20 | Alimentation électrique (tableau de bord/console centrale) |
| CB1 | 25 | Fenêtre électrique, verrouillage de porte électrique, interrupteur d’alimentation éclairé |
| CB2 | 25 | Siège conducteur, module de mémoire de siège |
| CB3 | 25 | Siège passager |
| R1 | Ventilateur de radiateur (basse vitesse) | |
| R2 | Ventilateur de radiateur (haute vitesse) | |
| R3 | Suspension pneumatique | |
| R4 | Réduction catalytique sélective (SCR) | |
| R5 | Désactivation automatique (module de commande du système de transmission) | |
| R6 | Allumage (démarrage/accessoire n° 1) | |
| R7 | Moteur de démarreur | |
| R8 | Allumage (Marche/Démarrage) | |
| R9 | Réchauffeur de carburant (n° 1) | |
| Ventilateur d’air (n° 2) | ||
| R10 | EBL | |
| R11 | – | |
| R12 | Allumage (Marche/Indépendant n° 2) | |
| R13 | Réchauffeur de cadre | |
| R14 | Allumage (démarrage/accessoire n° 2) | |
| R15 | Allumage (démarrage/indépendant n° 1) | |
| R16 | Moteur de ventilateur | |

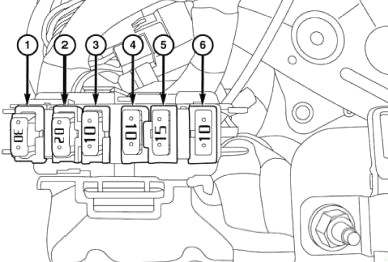

Boîte à fusibles auxiliaire
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 30 | Module de banque d’interrupteurs auxiliaires (ASBM), CVC, pile centrale intégrée (ICS) |
| 2 | 20 | Module de frein de remorque intégré (ITBM) |
| 3 | 10 | Parktronique (PTS) |
| 4 | 10 | Module de commande de carrosserie (BCM), tableau de bord — sources d’éclairage extérieur |
| 5 | 15 | Réserve |
| 6 | 10 | Radio avec amplificateur intégré |
À propos des Dodge RAM 1500, 2500, 3500 (1994-2018)
Les Dodge RAM 1500, 2500 et 3500 sont des pick-up robustes et puissants qui ont été produits de 1994 à 2018. Ces modèles sont réputés pour leur fiabilité et leur capacité à affronter des terrains difficiles et des charges lourdes. Le RAM 1500 est idéal pour une utilisation quotidienne et offre une conduite confortable, tandis que les RAM 2500 et 3500 sont conçus pour des tâches plus exigeantes et sont équipés de moteurs plus puissants. Les moteurs disponibles pour ces modèles comprenaient diverses options essence et diesel, y compris le populaire turbodiesel Cummins pour les modèles 2500 et 3500. Ces véhicules sont appréciés pour leur durabilité et leur capacité à tracter de lourdes remorques, ce qui les rend idéaux pour le travail et les loisirs.
Schéma de la boîte à fusibles Dodge RAM 1500, 2500, 3500
Cette page présente le schéma de la boîte à fusibles pour les modèles Dodge RAM 1500, 2500 et 3500, essentiel pour un entretien et des réparations corrects du véhicule. La boîte à fusibles est généralement située sous le capot ou sous le tableau de bord, ce qui est typique de ces modèles. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et sa fonction.
