Dodge RAM 100, 150, 250, 350 (1981-1993) – Boîte à fusibles
Schéma des fusibles et relais – Dodge RAM 100, 150, 250, 350
Concerne les nouveaux véhicules des années :
1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

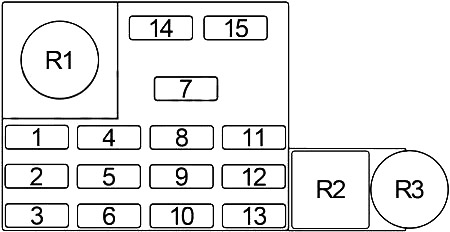

Schéma de la boîte à fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 2 | 1992-1993 : Régulateur de vitesse |
| 30 | 1983-1991 : Moteur de ventilateur de chauffage de climatisation | |
| 2 | 5 | 1992 : Témoins d’avertissement du tableau de bord, indicateurs, avertisseur sonore, module de surcharge, attente de démarrage, indicateur d’eau dans le carburant (Diesel), feux de carburant |
| 30 | 1988-1991 : Vitres électriques | |
| 5 | 1983-1987 : Éclairage du tableau de bord, interrupteurs d’éclairage, éclairage du tableau de bord de neige, éclairage 4×4, radio, horloge et cendrier | |
| 3 | 20 | 1992-1993 : Feux de recul, dégivreur de lunette arrière et minuterie |
| 20 | 1987-1991 : Feux de détresse | |
| 15 | 1983-1986 : Feux de détresse | |
| 4 | 20 | 1991-1993 : Feux extérieurs, éclairage radio, relais de klaxon |
| 10 | 1985-1990 : Radio, horloge (alimentation) | |
| 5 | 1983-1984 : Radio | |
| 5 | 20 | 1991-1993 : Feux stop, avertisseur sonore du module de freinage antiblocage |
| 20 | 1987-1990 : Indicateurs, contrôle du tableau de bord de neige, témoin de température d’huile de transmission, module de freinage antiblocage (1989-1990) | |
| 15 | 1983-1986 : Feux de recul, clignotant | |
| 6 | 20 | 1991-1993 : Verrouillage électrique des portes |
| 20 | 1987-1990 : Essuie-glaces avant, embrayage de climatisation (Diesel) | |
| 20 | 1983, 1985-1986 : Embrayage de climatisation, témoin d’entretien, régulateur de vitesse, témoin de température d’huile de transmission, solénoïdes de contrôle du tableau de bord de neige | |
| 7 | 15 | 1991-1993 : Allume-cigare |
| 15 | 1990 : Relais de klaxon | |
| 20 | 1987-1989 : Relais de klaxon, allume-cigare, radio (1987), mémoire d’horloge (1987), avertisseur sonore d’entrée (1987), avertisseur sonore de feux (1987) | |
| 20 | 1985-1986 : Circuit des feux de remorque | |
| 20 | 1983 : Électronique d’avertissement d’entretien | |
| 8 | 10 | 1991-1993 : Radio, horloge |
| 25 | 1983-1990 : Éclairage de gabarit et d’identification, feux arrière, feux de stationnement, feux latéraux et de plaque d’immatriculation, module d’indicateur 4×4 (1983-1984) | |
| 9 | 20 | 1991-1993 : Tableau de bord de neige secondaire (1991-1992) ; Indicateurs, module RWAL |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 20 | 1988-1990 : Stop, avertisseur sonore de clé, avertisseur sonore de phares allumés, témoin de freinage antiblocage (1989-1990) | |
| 20 | 1987 : Plafonnier, carte, chargement et feux sur demande (1987). | |
| 20 | 1983-1986 : Feu stop, plafonnier, feu de carte, feu de bienvenue, klaxon, relais d’avertisseur sonore, avertisseur sonore EMR, feu de chargement, éclairage de l’habitacle, mémoire d’horloge, mémoire radio | |
| 10 | 20 | 1991-1993 : Essuie-glaces avant, embrayage de climatisation Diesel (1991) |
| 30 | 1988-1990 : Verrouillage électrique des portes | |
| 30 | 1983-1987 : Vitres électriques, serrures de porte | |
| 11 | 30 | 1992-1993 : Moteur de ventilateur de chauffage de climatisation |
| 2 | 1991 : Régulateur de vitesse | |
| 10 | 1988-1990 : Relais d’essuie-glace/lave-glace (1988), mémoire radio, mémoire d’horloge, espace pour rétroviseurs électriques, éclairage de plafonnier, éclairage de toit, éclairage de carte, éclairage de chargement | |
| 5 | 1997 : Relais de vitre électrique, relais de régulateur de vitesse, témoin 4×4 (1987). | |
| 3 | 1985-1986 : Témoin 4×4 | |
| 3 | 1983 : Portes basculantes, relais de vitre électrique, affichage de l’horloge | |
| 12 | 30 | 1992-1993 : Vitres électriques |
| 5 | 1989-1991 : Avertissement de freinage, témoin de ceinture de sécurité, avertisseur sonore de ceinture de sécurité, jauge de carburant, jauge d’huile, jauge de température, témoin d’huile, témoin de température, régulateur de vitesse, module OD, contrôle moteur, 4×4, système antiblocage, faible niveau de carburant, porte de hayon, feux d’attente diesel et d’eau dans le carburant | |
| 5 | 1987-1988 : Avertissement de freinage, éclairage de ceinture de sécurité, avertisseur sonore de ceinture de sécurité, jauge de carburant, jauge d’huile, jauge de température, régulateur de vitesse (1988) | |
| 3 | 1983-1986 : Avertissement de freinage, éclairage de ceinture de sécurité, avertisseur sonore de ceinture de sécurité, jauge de carburant, jauge d’huile, jauge de température | |
| 13 | 20 | 1992-1993 : Feux de détresse |
| 20 | 1987-1991 : Embrayage de climatisation (1987-1988), électroaimant d’arrêt moteur au ralenti (1988), feux de recul, horloge de dégivreur de lunette arrière, interrupteur de dégivreur de lunette arrière | |
| 14 | 3 | 1993 : Éclairage des feux |
| 3 | 1990-1992 : Éclairage du tableau de bord | |
| 3 | 1988-1989 : Climatisation, chauffage, interrupteur de phares, cendrier, tableau de bord de neige, radio, horloge, interrupteur OD | |
| 15 | 10 | 1991-1993 : Mémoire radio, mémoire d’horloge, éclairage intérieur du rétroviseur électrique, éclairage sous le capot |
| 15 | 1990 : Allume-cigare | |
| R1 | Interrupteur des feux de détresse | |
| R2 | Klaxon | |
| R3 | Indicateurs des feux de détresse | |
À propos des Dodge RAM 100, 150, 250, 350 (1981-1993)
Les modèles Dodge RAM 100, 150, 250 et 350 produits entre 1981 et 1993 sont réputés pour leur robustesse et leur fiabilité. Ces véhicules ont été conçus pour des conditions exigeantes et offraient diverses options de moteurs, y compris des six cylindres en ligne et des moteurs V8. Leur construction était adaptée aux charges lourdes et à la conduite tout-terrain, ce qui les rendait populaires auprès des agriculteurs et des travailleurs du bâtiment. L’intérieur était simple mais fonctionnel, mettant l’accent sur la praticité et la durabilité. Ces modèles ont acquis la réputation de bêtes de somme capables de gérer presque toutes les tâches.
Schéma de la boîte à fusibles Dodge RAM 100, 150, 250, 350
Cette page présente le schéma de la boîte à fusibles pour les modèles Dodge RAM 100, 150, 250 et 350. L’emplacement typique de la boîte à fusibles dans ces véhicules est sous le tableau de bord côté conducteur ou dans le compartiment moteur. Nos diagrammes détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc essentiel de connaître son contenu et de l’entretenir correctement.
