Dodge Journey (2009-2019) – Boîte à fusibles

Schéma des fusibles et relais – Dodge Journey

Concerne les nouveaux véhicules des années :

2009, 2010.

Les fusibles M6, M7 et M36 dans la boîte à fusibles du compartiment moteur sont responsables de l’allume-cigare / des prises de courant dans le Dodge Journey.

Le module d’alimentation intégré (IPM) est situé dans le compartiment moteur, près de l’assemblage du filtre à air.L’étiquette d’identification de chaque élément peut être imprimée ou estampillée sur le côté intérieur du couvercle.

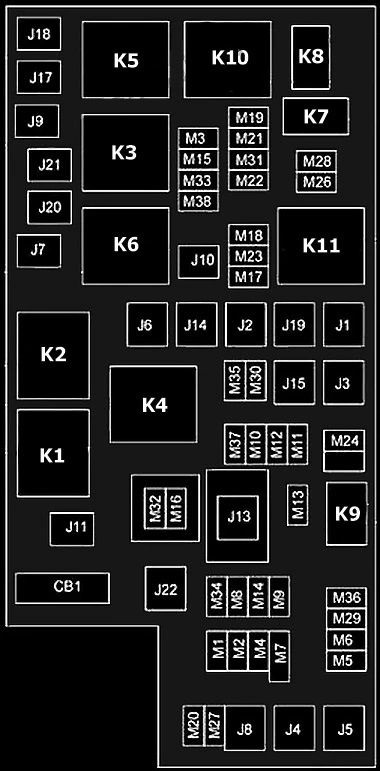

Schéma détaillé des fusibles et relais du Dodge Journey dans le compartiment moteur.

Emplacement Fusible à cartouche Mini fusible Description
Emplacement Fusible à cartouche Mini fusible Description
J1 40 A vert — Siège rabattable électrique
J2 30 A rose — Module de boîte à fusibles — si présent
J3 30 A rose — Module de hayon
J4 25 A naturel — Nœud de porte conducteur
J5 25 A naturel — Nœud de porte passager
J6 40 A vert — Pompe du système de freinage antiblocage (ABS) / programme de stabilité électronique (ESP)
J7 30 A rose — Valve du système de freinage antiblocage (ABS) / programme de stabilité électronique (ESP)
J8 40 A vert — Siège à mémoire électrique — si présent
J9 40 A vert — Moteur Flex Fuel/PZEV – si présent
J10 30 A rose — (si présent) Relais d’essuie-glace de phare – (BUX), valve de régulation du collecteur
J11 30 A rose — (si présent) Stabilisateur/sécurité Thatcham (BUX)/porte coulissante électrique
J13 60 A jaune — Décharge après arrêt moteur (IOD) Principal
J14 40 A vert — Éclairage électrique (EBL)
J15 30 A rose — Ventilateur arrière – si présent
J17 40 A vert — Électroaimant du moteur de démarrage
J18 20 A bleu — NGC (module de commande du groupe motopropulseur)/plage de transmission
J19 60 A jaune — Moteur de ventilateur de radiateur
J20 30 A rose — Essuie-glace avant haut/bas
J21 20 A bleu — Système de pulvérisation avant/arrière
J22 25 A naturel   Module de toit ouvrant – si présent
M1 — 15 A bleu Feu stop central monté en hauteur (CHMSL)
M2 — 20 A jaune Feux de remorque – si présents
M3 — 20 A jaune Essieu avant/arrière, module AWD
M4 — 10 A rouge Attelage de remorque – si présent
M5 — 25 A naturel Onduleur de puissance — si présent
M6 — 20 A jaune Alimentation n° 1 / accessoires (ACC) Capteur de pluie
M7 — 20 A jaune Alimentation n° 2 (au choix batterie ou accessoires (ACC))
M8 — 20 A jaune Sièges avant chauffants — si présents
M9 — 20 A jaune Sièges arrière chauffants — si présents
M10 — 15 A bleu Éclairage d’accueil/module mains libres (HFM) – si présent, affichage à distance – si présent, récepteur audio satellite numérique (SDARS) – si présent, mécanisme universel d’ouverture de porte de garage (UGDO) – si présent, éclairage d’accueil, système de divertissement vidéo (VES)™ – si présent
M11 — 10 A rouge Régulation automatique de la température (ATC) — si présente, éclairage sous le capot
M12 — 30 A vert Radio, amplificateur (AMP)
M13 — 20 A jaune Nœud de cabine (CCN), interrupteur multifonction/module de sirène, ITM
M14 — 20 A jaune Attelage de remorque (BUX) — si présent
Emplacement Fusible à cartouche Mini fusible Description
M15 — 20 A jaune Rétroviseur à atténuation automatique — si présent, capteur infrarouge (IR) — si présent, interrupteur multifonction, système de surveillance de la pression des pneus (TPMS) — si présent, module de boîte à fusibles — si présent
M16 — 10 A rouge Contrôleur d’immobilisation des passagers (ORC)/ Module de classification des passagers (OCM)
M17 — 15 A bleu Clignotant gauche/latéral/feux de position/feux arrière, feux de plaque d’immatriculation
M18 — 15 A bleu Clignotant droit/latéral/feux de position/feux arrière
M19 — 25 A naturel Désactivation automatique (ASD) #1 et #2
M20 — 15 A bleu Centre d’informations électroniques du véhicule (EVIC) — selon l’équipement, éclairage intérieur, interrupteurs au volant — selon l’équipement, groupe d’interrupteurs
M21 — 20 A jaune Désactivation automatique (ASD) #3
M22 — 10 A rouge Klaxon droit
M23 — 10 A rouge Klaxon gauche
M24 — 25 A naturel Essuie-glace arrière
M25 — 20 A jaune Pompe à carburant/pompe à diesel
M26 — 10 A rouge Interrupteur de rétroviseur électrique/Interrupteur de fenêtre conducteur
M27 — 10 A rouge Verrouillage de la colonne de direction, système de nœud sans fil (WIN)/PEM
M28 — 10 A rouge NGC (module de commande du groupe motopropulseur) / alimentation de transmission (batt)
M29 — 10 A rouge Module de classification des passagers (OCM)
M30 — 15 A bleu Module d’essuie-glace / rétroviseur rabattable électriquement, J1962 Diag Feed
M31 — 20 A jaune Feux de recul
M32 — 10 A rouge Contrôleur d’immobilisation des passagers (ORC)
M33 — 10 A rouge Alimentation batterie NGC (module de commande du groupe motopropulseur)/TCM
M34 — 10 A rouge Module d’assistance électrique, module HVAC, gicleurs de phares, module de boussole – si présent, lampe de poche – si présente, ventilateur RAD Diesel
M35 — 10 A rouge Rétroviseurs chauffants – si présents
M36 — 20 A jaune Alimentation n° 3 (batterie)
M37 — 10 A rouge Système de freinage antiblocage (ABS), programme de stabilité électronique (ESP), interrupteur de feu stop
M38 — 25 A naturel Verrouillage/déverrouillage des moteurs
K1 — — Relais de démarrage/accessoires d’allumage
K2 — — Relais de démarrage d’allumage
K3 — — Relais électromagnétique du démarreur
K4 — — Relais de démarrage/allumage
K5 — — (NGC) Relais du module de commande du groupe motopropulseur/PCM
K6 — — Relais d’éclairage électrique (EBL)
K7 — — —
K8 — — —
K9 — — Relais de ventilateur arrière
K10 — — Relais ASD (alimentation pour M19 et M21)
K11 — — Relais de basse vitesse du ventilateur de radiateur

Dodge Journey (2011-2019) – schéma de la boîte à fusibles

Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2107, 2018 et 2019.

Fusibles internes

Emplacement de la boîte à fusibles

Le schéma des fusibles internes se trouve côté passager sous le tableau de bord.

Schéma de la boîte à fusibles

Disposition des fusibles internes côté passager sous le tableau de bord.

N° Fusible à cartouche Mini-fusible Description
N° Fusible à cartouche Mini-fusible Description
F100 30 A rose – Convertisseur 110V AC – Si présent
F101 – 10 A rouge Lumières intérieures
F102 – 20 A jaune Allume-cigare du tableau de bord / prise de courant arrière gauche
F103 – 20 A jaune Prise de courant dans le compartiment de la console ;

Prise de courant à l’arrière de la console.

F105 – 20 A jaune Sièges chauffants – si présents
F106 – 20 A jaune Prise de courant arrière
F107 – 10 A rouge Caméra arrière – si présente
F108 – 15 A bleu Tableau de bord
F109 – 10 A rouge Climatisation / CVC
F110 – 10 A rouge Contrôle de sécurité des passagers
F112 – 10 A rouge Réserve
F114 – 20 A jaune Ventilateur arrière / moteur CVC
F115 – 20 A jaune Moteur d’essuie-glace arrière
F116 30 A rose – Dégivreur de lunette arrière (EBL)
F117 – 10 A rouge Rétroviseurs chauffants
N° Fusible à cartouche Mini-fusible Description
F118 – 10 A rouge Contrôle de sécurité des passagers
F119 – 10 A rouge Module de commande de la colonne de direction
F120 – 10 A rouge Transmission intégrale – selon l’équipement
F121 – 15 A bleu Module d’allumage sans fil
F122 – 25 A clair Module de porte conducteur
F123 – 25 A clair Module de porte passager
F124 – 10 A rouge Rétroviseurs
F125 – 10 A rouge Module de commande de la colonne de direction
F126 – 25 A clair Amplificateur audio
F127 – 20 A jaune Attelage de remorque – si présent
F128 – 15 A bleu Radio
F129 – 15 A bleu Vidéo / DVD – si présent
F130 – 15 A bleu Climatisation / tableau de bord
F131 – 10 A rouge Assistance passager / Système mains libres – si présent
F132 – 10 A rouge Module de pression des pneus
F133 – 10 A rouge Passerelle de cybersécurité – si présente

Fusibles sous le capot (centre de distribution d’énergie)

Emplacement de la boîte à fusibles

Le centre de distribution d’énergie (PDC) est situé dans le compartiment moteur.Vue du centre de distribution d'énergie (PDC) dans le compartiment moteur.

L’étiquette d’identification de chaque élément est imprimée à l’intérieur du couvercle.

Schéma de la boîte à fusibles

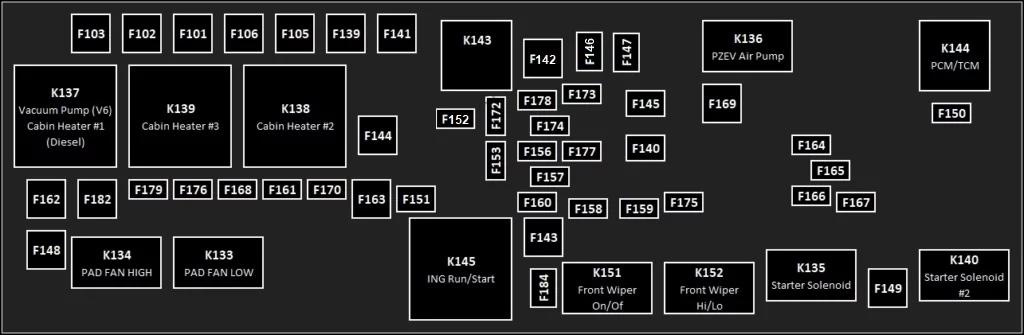

Diagramme des fusibles du centre de distribution d'énergie (PDC) du moteur.

Affectation des fusibles sous le capot

N° Fusible à cartouche Mini-fusible Description
N° Fusible à cartouche Mini-fusible Description
F101 60 A jaune – Barre de distribution d’alimentation interne
F102 60 A jaune – Barre de distribution d’alimentation interne
F103 60 A jaune – Barre de distribution d’alimentation interne
F105 60 A jaune   Relais d’allumage de la barre de distribution d’alimentation interne
F106 60 A jaune – Centre de distribution d’alimentation interne ;

Relais de barre / accessoires.

F139 40 A vert – Ventilateur du système de climatisation
F140 30 A rose – Bloc d’alimentation
F141 40 A vert – Système de prévention du blocage des roues
F142 40 A vert – Bougies de préchauffage – si présentes
F143 40 A vert – Feux extérieurs 1
F144 40 A vert – Feux extérieurs 2
F145 30 A rose – Pour l’ordinateur de carrosserie – lampe
F146 30 A rose – Réserve
F147 30 A rose – Réserve
F148 40 A vert – Moteur de ventilateur de radiateur
F149 30 A rose – Électroaimant de ventilateur pour démarreur
F150 – 25 A clair Modules de commande du groupe motopropulseur
F151 30 A rose – Moteur d’essuie-glace de phare – si présent
F152 – 25 A clair Chauffage diesel – selon l’équipement
F153 – 20 A jaune Pompe à carburant
F156 – 10 A rouge Frein ;

Module de contrôle électronique de la stabilité.

F157 – 10 A rouge Module de transmission de puissance – si présent
N° Fusible à cartouche Mini-fusible Description
F158 – 10 A rouge Module de capot actif – si présent
F159 – 10 A rouge Réserve
F160 – 20 A jaune Lumières intérieures
F161 – 20 A jaune Klaxon
F162 40 A rouge / 20 A bleu – Chauffage de cabine n° 1 / pompe à vide – si présente
F163 50 A rouge – Chauffage de cabine n° 2 – si présent
F164 – 25 A clair Désactivation automatique du groupe motopropulseur
F165 – 20 A jaune Désactivation du groupe motopropulseur
F166 – 20 A jaune Réserve
F167 – 30 A vert Désactivation du groupe motopropulseur
F168 – 10 A rouge Embrayage de climatisation
F169 40 A vert Émissions – moteur de véhicule à émissions partiellement nulles
F170 15 A bleu Émissions – éléments actifs des véhicules à émissions partiellement nulles
F172 – 20 A jaune Réserve
F173 – 25 A clair Valves antiblocage
F174 – 20 A jaune Sirène – si présente
F175 – 30 A vert Réserve
F176 – 10 A rouge Modules de commande du groupe motopropulseur
F177 – 20 A jaune Module de transmission intégrale – selon l’équipement
F178 – 25 A clair Toit ouvrant – selon l’équipement
F179 – 10 A rouge Capteur de batterie
F181 100 A bleu – Système de direction électromécanique (EHPS) – si présent
F182 50 A rouge – Chauffage de cabine n° 3 – si présent
F184 30 A rose – Moteur d’essuie-glace avant

À propos du Dodge Journey (2009-2019)

Le Dodge Journey, produit de 2009 à 2019, est un crossover populaire qui allie espace et confort à un design robuste. Ce modèle est connu pour sa polyvalence, offrant diverses options de motorisation, y compris des moteurs essence et diesel. Parmi les moteurs les plus courants figurent le quatre cylindres de 2,4 litres et le V6 plus puissant de 3,6 litres. Le Dodge Journey est apprécié pour sa praticité, offrant amplement d’espace pour les passagers et les bagages, ce qui le rend idéal pour les voyages en famille et les longs trajets.

Schéma de la boîte à fusibles du Dodge Journey

Cette page présente le schéma de la boîte à fusibles du Dodge Journey, essentiel pour l’identification et le remplacement des fusibles. Dans un modèle typique de cette voiture, la boîte à fusibles est située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour maintenir la sécurité et la fonctionnalité du véhicule.
