Dodge Dart (2013-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Dodge Dart (2013–2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Dodge Dart
S’applique aux véhicules neufs des années :
2013.
Boîte à fusibles interne
Située côté conducteur sous le tableau de bord.
Le module BCM, situé sur le côté gauche du tableau de bord, contient également des fusibles.
| Emplacement | Ampères [A]/couleur | Description |
|---|---|---|
| F1 | 20 A jaune | Sièges avant chauffants |
| F2 | 20 A jaune | Sièges arrière chauffants, volant chauffant |
| F3 | 10 A rouge | PAM, caméra arrière, LBSS, RBSS, boussole |
| F4 | 15 A bleu | IPC |
| F5 | 10 A rouge | CVC, capteur d’humidité, capteur de température intérieure, groupe de rétroviseurs intérieurs |
| F18 | 15 A bleu | Radio |
| F19 | 10 A rouge | Trappe à carburant |
| F20 | 10 A rouge | SCCM, SAS, banc de commutateurs |
| F21 | 10 A rouge | Port de diagnostic |
| F22 | 10 A rouge | UGDO, EOM |
| F23 | 20 A jaune | Toit ouvrant |
| F24 | 5 A marron | Alimentation directe du PDC sous le capot (relais RLY) |
| F25 | 5 A marron | Canal DDCT n° 4 |
| F26 | 5 A marron | Interrupteur de feu stop |
| F27 | 10 A rouge | Support lombaire pneumatique (électrovanne), support lombaire pneumatique (moteur de pompe) |
Compartiment moteur

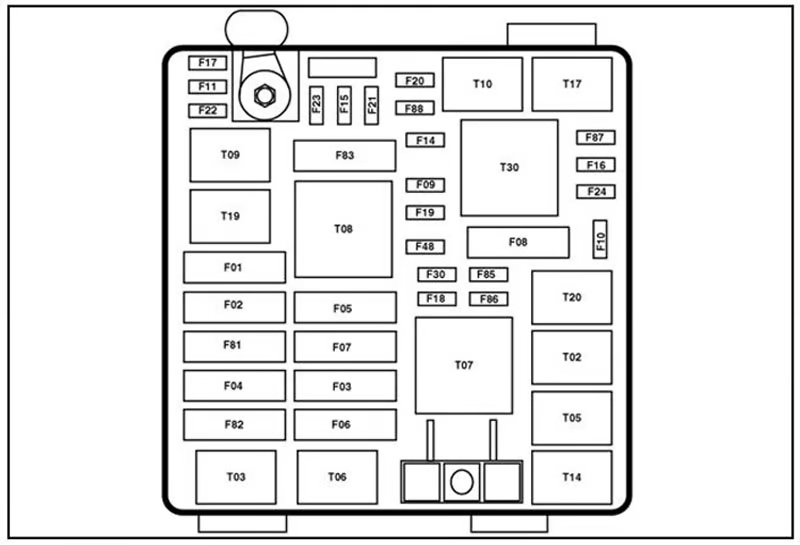

Le centre de distribution d’énergie (PDC) est situé sur le côté droit du compartiment moteur, près de la batterie.
De plus, il y a plusieurs fusibles sur la borne de la batterie.
| Emplacement | Fusible maxi | Mini fusible | Description |
|---|---|---|---|
| Emplacement | Fusible maxi | Mini fusible | Description |
| F01 | 70 A marron | — | Alimentation directe de la batterie n° 1 vers le BCM |
| F02 | 60 A bleu | — | Alimentation directe de la batterie n° 2 vers le BCM |
| F03 | 30 A vert | — | Sortie pour le relais de démarreur n° 1 |
| F04 | 40 A orange | — | Moteur de pompe ESP |
| F05 | 40 A orange | — | Canal DDCT n° 1 (SDU) |
| F06 | 30 A vert | — | Alimentation directe de la batterie n° 3 vers le BCM |
| F07 | 40 A orange | Relais EBL RLY, relais de moteur de ventilateur RLY | |
| F09 | 5 A marron | Ventilateur de radiateur Allumage RLY, Ventilateur de radiateur Allumage relais RLY | |
| F10 | — | 10 A rouge | ORC |
| F11 | — | 20 A jaune | ECM, EPS, interrupteur de feu de recul |
| F14 | — | 15 A bleu | Canal DDCT n° 2 |
| F15 | — | 15 A bleu | Canal DDCT n° 3 |
| F 16 | — | 15 A bleu | Bobines d’allumage, condensateur de bobine |
| F17 | — | 15 A bleu | ESC, interrupteur de pédale de frein, OCM |
| Tête | Fusible maxi | Mini fusible | Description |
|---|---|---|---|
| F18 | — | 20 A jaune | ECM |
| F19 | — | 10 A rouge | Embrayage du compresseur de climatisation |
| F20 | — | 30 A vert | EBL |
| F21 | — | 20 A jaune | Pompe à carburant |
| F22 | — | 10 A rouge | ORC |
| F23 | — | 25 A naturel | « ESC » |
| F24 | 20 A jaune | ECM, injecteurs de carburant, volet de calandre actif (AGS) | |
| F30 | — | 20 A jaune | Au point d’alimentation (console) |
| F81 | 60 A bleu | Alimentation de la batterie interne du PDC, sièges électriques | |
| F82 | 30 A vert | — | Amplificateur |
| F83 | 40 A orange | — | Moteur de ventilateur CVC |
| F84 | — | 20 A jaune | Allume-cigare |
| F85 | 10 A rouge | Toit ouvrant, LRSM, point d’alimentation (console), UCI/AUX de porte, allume-cigare | |
| F86 | — | 20 A jaune | — |
| F87 | 10 A rouge | Wastegate, électrovanne de suralimentation, valve de purge OBD, chauffages de sonde lambda | |
| F88 | — | 10 A rouge | Rétroviseurs extérieurs chauffants |

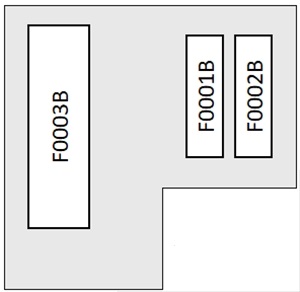

Fusibles de batterie
| Numéro | Ampères [A] | Description |
|---|---|---|
| F0001B | 70A | Direction assistée électrique (EPS) |
| F0002B | 60A | Ventilateur de radiateur – PWM |
| F0003B | 200A | Alternateur |
Schéma des fusibles et relais – Dodge Dart
S’applique aux véhicules neufs des années :
2014, 2015, 2016.
Boîte à fusibles intérieure
Située côté conducteur sous le tableau de bord.

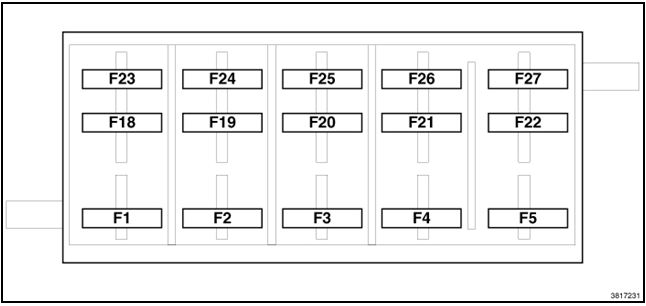

Le module BCM, situé sur le côté gauche du tableau de bord, contient également des fusibles.
| Emplacement | Fusible cartouche | Mini fusible | Description |
|---|---|---|---|
| F1 | – | 20 A jaune | Sièges avant chauffants — si présents |
| F2 | – | 20 A jaune | Sièges arrière chauffants, volant chauffant – si présent |
| F3 | – | 10 A rouge | Module d’aide au stationnement, caméra arrière, capteur d’angle mort gauche et droit, boussole – selon l’équipement |
| F4 | – | 15 A bleu | Tableau de bord |
| F5 | – | 10 A rouge | CVC, capteur d’humidité, capteur de température intérieure, groupe de rétroviseurs intérieurs |
| F18 | – | 15 A bleu | Radio |
| F19 | – | 10 A rouge | Trappe à carburant (2014) |
| F20 | – | 10 A rouge | Module de commande de colonne de direction, groupe de commutateurs |
| F21 | – | 10 A rouge | Port de diagnostic |
| F22 | – | 10 A rouge | Mécanisme universel d’ouverture de porte de garage, EOM |
| F23 | – | 20 A jaune | Toit ouvrant |
| F24 | – | 5 A marron | Relais de travail/accessoire |
| F25 | – | 5 A marron | Module de commande de transmission n° 4 |
| F26 | – | 5 A marron | Interrupteur de feu de frein |
| F27 | – | 10 A rouge | Support lombaire pneumatique |
Compartiment moteur

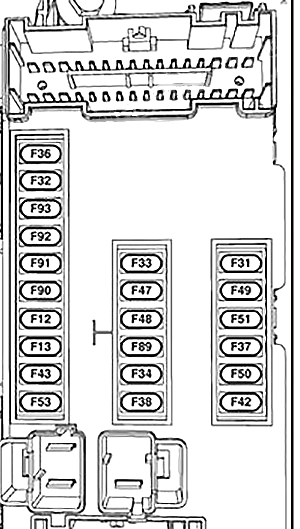

Le centre de distribution d’énergie (PDC) est situé sur le côté droit du compartiment moteur, près de la batterie.
De plus, il y a quelques fusibles sur la borne de la batterie.
| Emplacement | Ampères [A]/couleur | Description |
|---|---|---|
| Emplacement | Ampères [A]/couleur | Description |
| F12 | – | Réserve |
| F13 | 15 A bleu | Phare gauche |
| F31 | – | Réserve |
| F32 | 10 A rouge | Éclairage intérieur/Hayon/Porte relevable |
| F33 | 25 A transparent | Moteur de lève-vitre – conducteur |
| F34 | 25 A transparent | Moteur de lève-vitre – passager |
| F36 | 15 A bleu | Module antivol |
| F37 | 10 A rouge | Tableau de bord |
| F38 | 20 A jaune | Verrouillage des portes |
| F42 | – | Réserve |
| Découpe | Ampères [A]/couleur | Description |
|---|---|---|
| F43 | 20 A jaune | Pompe de lave-glace |
| F47 | 5 A marron | Unité de commande de transmission (TCM) |
| F48 | 20 A jaune | Réserve |
| F49 | 7,5 A marron | Interrupteur de feu de frein |
| F50 | 7,5 A marron | Support lombaire pneumatique |
| F51 | 7,5 A marron | Module CD/Kit mains libres – Bluetooth/Affichage radio |
| F53 | 7,5 A marron | Interrupteur de lève-vitre conducteur/Moteur de rétroviseur électrique |
| F89 | 5 A marron | Éclairage du coffre |
| F90 | 7,5 A marron | Phares antibrouillard avant – droit |
| F91 | 7,5 A marron | Phares antibrouillard avant – gauche |
| F92 | 7,5 A marron | Feux de route (volets) |
| F93 | 15 A bleu | Phare droit |
Compartiment moteur
| Emplacement | Fusible maxi | Mini fusible | Description |
|---|---|---|---|
| Emplacement | Fusible maxi | Mini fusible | Description |
| F01 | 70 A marron | – | Module de commande de carrosserie n° 1 |
| F02 | 60 A bleu | – | Module de commande de carrosserie n° 2 |
| F03 | 30 A vert | – | Sortie pour le relais de démarreur n° 1 |
| F04 | 40 A orange | – | Moteur de pompe ESC |
| F05 | 40 A orange | – | Module de commande de transmission n° 1 |
| F06 | 30 A vert | – | Module de commande de carrosserie n° 3 |
| F07 | 40 A orange | – | Bobine EBL RLY, bobine de moteur de ventilateur RLY |
| F09 | – | 5 A marron | Ventilateur de radiateur |
| F10 | – | 10 A rouge | ORC |
| F11 | – | 20 A jaune | Démarrage/Allumage, module de commande moteur |
| F14 | – | 15 A bleu | Module de commande de transmission n° 2 |
| F15 | – | 15 A bleu | Module de commande de transmission n° 3 |
| F 16 | – | 15 A bleu | Module de commande moteur, bobines d’allumage |
| F17 | – | 15 A bleu | Module de système de freinage |
| Tête | Fusible maxi | Mini fusible | Description |
|---|---|---|---|
| F18 | – | 20 A jaune | Module de commande moteur |
| F19 | – | 10 A rouge | Embrayage du compresseur de climatisation |
| F20 | – | 30 A vert | Dégivrage arrière (EBL) |
| F21 | – | 20 A jaune | Pompe à carburant |
| F22 | – | 10 A rouge | Contrôleur des dispositifs de retenue des passagers |
| F23 | – | 25 A naturel | Module de système de freinage |
| F24 | – | 20 A jaune | Module de commande moteur, injecteurs de carburant |
| F30 | – | 20 A jaune | Au point d’alimentation (console) |
| F81 | 60 A bleu | – | Alimentation de la batterie interne du PDC, sièges électriques |
| F82 | 30 A vert | – | Amplificateur |
| F83 | 40 A orange | – | Moteur de ventilateur CVC |
| F84 | – | 20 A jaune | Allume-cigare |
| F85 | – | 10 A rouge | Toit ouvrant, LRSM, point d’alimentation (console), UCI/AUX de porte, allume-cigare |
| F86 | – | 20 A jaune | – |
| F87 | – | 10 A rouge | Wastegate, électrovanne de soufflage, valve de purge OBD, chauffages de sonde lambda |
| F88 | – | 10 A rouge | Rétroviseurs extérieurs chauffants |
Fusibles de batterie
| Numéro | Ampères [A] | Description |
|---|---|---|
| F0001B | 70A | Direction assistée électrique (EPS) |
| F0002B | 60A | Ventilateur de radiateur – PWM |
| F0003B | 200A | Alternateur |
