Dodge Durango (2011-2022) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Dodge Durango (2011–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Dodge Durango
S’applique aux nouveaux véhicules des années :
2011, 2012, 2013.

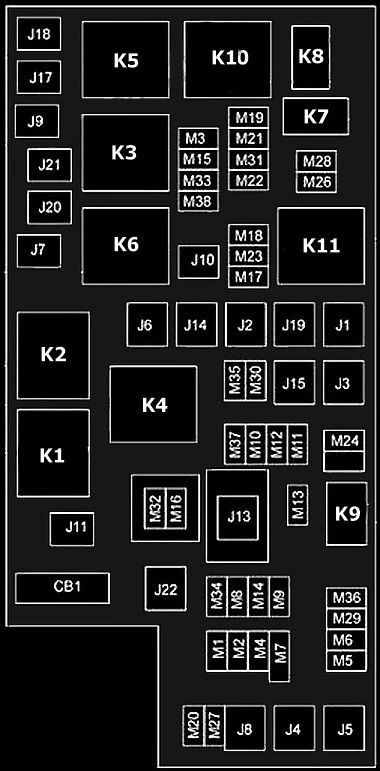

Module d’alimentation intégré
La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro d’emplacement de chaque fusible est imprimé sur le couvercle intérieur.
| Fente | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Fente | Fusible à cartouche | Mini fusible | Description |
| J01 | 40 A vert | Suspension pneumatique | |
| J02 | 30 A rose | Module d’actionneur de hayon | |
| J03 | 30 A rose | Remorque | |
| J04 | 25 A naturel | Nœud de porte conducteur | |
| J05 | 25 A naturel | Nœud de porte passager | |
| J06 | 40 A vert | Pompe de freinage antiblocage/système de contrôle de stabilité | |
| J07 | 30 A rose | Valve de freinage antiblocage/système de contrôle de stabilité | |
| J08 | 40 A vert | Siège électrique | |
| J09 | 30 A rose | Frein électrique | |
| J10 | 30 A rose | Contact de relais d’essuie-glace de phare | |
| J11 | 30 A rose | Module de commande du système de transmission | |
| J12 | 30 A rose | Lave-glace arrière | |
| J13 | 60 A jaune | Consommation après coupure de l’allumage principal (IOD) | |
| J14 | 20 A bleu | Feux de remorque/feux de stationnement | |
| J15 | 40 A vert | Ventilateur avant/ventilateur de cabine | |
| J17 | 40 A vert | Solénoïde de démarreur | |
| J18 | 20 A bleu | Module de commande du système de transmission/débit du module de commande du système de transmission | |
| J19 | 60 A jaune | Moteur de ventilateur de radiateur haut/bas | |
| J20 | 30 A rose | Essuie-glace avant | |
| J21 | 20 A bleu | Commande d’essuie-glace avant/arrière | |
| J22 | 25 A naturel | Module de toit ouvrant | |
| M1 | 15 A bleu | Feu stop | |
| M2 | 20 A jaune | Différentiel électronique à glissement limité/suspension pneumatique | |
| M3 | 20 A jaune | Relais de déverrouillage/DRL du hayon | |
| M5 | 25 A naturel | Onduleur 115 V CA | |
| M6 | 20 A jaune | Capteur de pluie/allume-cigare | |
| M7 | 20 A jaune | Alimentation n° 2 (commutable) | |
| M8 | 20 A jaune | Siège avant chauffant et volant chauffant |
| Fente | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| M9 | 20 A jaune | Sièges arrière chauffants | |
| M10 | 15 A bleu | Vidéo/mécanisme universel d’ouverture de porte de garage | |
| M11 | 10 A rouge | Chauffage, ventilation et climatisation (système de contrôle climatique) | |
| M12 | 30 A vert | Radio/amplificateur | |
| M13 | 20 A jaune | Tableau de bord | |
| M14 | 20 A jaune | Caméra de recul | |
| M15 | 20 A jaune | Module(s) de sièges chauffants/régulateur de vitesse adaptatif/télématique audio/relais de feux de jour/module de suspension pneumatique/kit de clignotants | |
| M16 | 10 A rouge | Contrôleur de dispositifs de retenue des passagers | |
| M18 | 15 A bleu | Feu stop (2012, 2013) | |
| M19 | 25 A naturel | Désactivation automatique 1 et 2 | |
| M20 | 15 A bleu | Tableau de bord | |
| M21 | 20 A jaune | Désactivation automatique 3 | |
| M22 | 10 A rouge | Klaxon (bas/haut) — droit | |
| M23 | 10 A rouge | Klaxon (bas/haut) — gauche | |
| M24 | 25 A naturel | Essuie-glace arrière | |
| M25 | 20 A jaune | Sortie moteur pompe à carburant/pompe de levage diesel (export uniquement) | |
| M26 | 10 A rouge | Banque de commutateurs de porte conducteur | |
| M27 | 10 A rouge | Commutateur d’allumage/module de commande sans fil/module d’accès sans clé | |
| M28 | 15 A bleu | Contrôleur de système de transmission/contrôleur de transmission | |
| M29 | 10 A rouge | Moniteur de pression des pneus | |
| M30 | 15 A bleu | Connecteur de diagnostic J1962 | |
| M31 | 20 A jaune | Feux de recul | |
| M32 | 10 A rouge | Contrôleur de dispositifs de retenue des passagers | |
| M33 | 10 A rouge | Contrôleur de système de transmission/contrôleur de transmission | |
| M34 | 10 A rouge | Module d’assistance au stationnement/module de système de climatisation/capteur infrarouge/module de boussole | |
| M35 | 15 A bleu | Feux de position arrière gauche | |
| M36 | 20 A jaune | Connecteur d’alimentation | |
| M37 | 10 A rouge | Système de freinage antiblocage/module de système de contrôle de stabilité/capteur de commutateur de feu stop | |
| M38 | 25 A naturel | Tous les verrous et déverrouillages de porte |
Schéma des fusibles et relais – Dodge Durango
S’applique aux nouveaux véhicules des années :
2014.

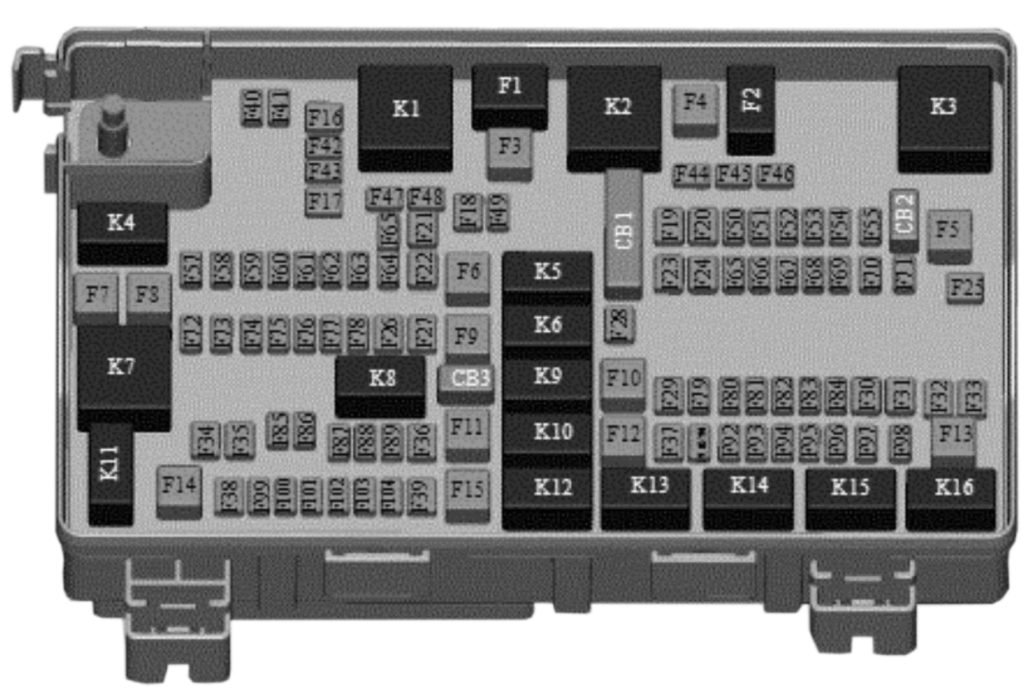

Centre de distribution d’énergie
La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro de la cavité de chaque fusible est imprimé sur le couvercle intérieur.
| Trou | Fusible à cartouche | Micro fusible | Description |
|---|---|---|---|
| Trou | Fusible à cartouche | Micro fusible | Description |
| F03 | 60 A jaune | Ventilateur de radiateur | |
| F05 | 40 A vert | Compresseur de suspension pneumatique — si présent | |
| F06 | 40 A vert | Pompe de freinage antiblocage / contrôle électronique de stabilité | |
| F07 | 40 A vert | Solénoïde de démarreur | |
| F08 | 40 A vert | Capteurs d’émissions (moteur diesel uniquement) | |
| F09 | 40 A vert | Chauffage diesel (moteur diesel uniquement) | |
| F10 | 40 A vert | Contrôleur de carrosserie / éclairage extérieur #2 | |
| F11 | 30 A rose | Frein électrique pour remorque — selon l’équipement | |
| F12 | 40 A vert | Contrôleur de carrosserie #3 / éclairage intérieur | |
| F13 | 40 A vert | Ventilateur de moteur avant | |
| F14 | 40 A vert | Contrôleur de carrosserie #4 / blocs d’alimentation | |
| F17 | 30 A rose | Déverrouillage de l’appui-tête – si présent | |
| F20 | 30 A rose | Module de porte passager | |
| F22 | 20 A bleu | Module de commande moteur | |
| F23 | 30 A rose | Contrôleur de carrosserie #1 | |
| F24 | 30 A rose | Module de porte conducteur | |
| F25 | 30 A rose | Essuie-glaces avant | |
| F26 | 30 A rose | Système antiblocage / module de contrôle de stabilité / valves | |
| F28 | 20 A bleu | Feux arrière de remorque — si présents | |
| F29 | 20 A bleu | Feux de retenue pour remorque — si présents | |
| F30 | 30 A rose | Au crochet de remorque – si présent | |
| F32 | 30 A rose | Module de commande du système de traction | |
| F34 | 30 A rose | Contrôle du mécanisme de différentiel à glissement limité | |
| F35 | 30 A rose | Toit ouvrant — si présent | |
| F36 | 30 A rose | Dégivrage arrière | |
| F37 | 30 A rose | Ventilateur arrière – si présent | |
| F38 | 30 A rose | Onduleur de puissance 115 V CA — si présent | |
| F39 | 30 A rose | Porte électrique — si présente | |
| F40 | 10 A rouge | Feux de jour | |
| F42 | 20 A jaune | Klaxon | |
| F44 | 10 A rouge | Port de diagnostic | |
| F46 | 10 A rouge | Moniteur de pression des pneus – si présent | |
| F49 | 10 A rouge | Unité de commande intégrée / contrôle climatique | |
| F50 | 20 A jaune | Module de commande de suspension pneumatique — si présent | |
| F51 | 10 A rouge | Module de verrouillage d’allumage / allumage sans clé / verrouillage de colonne de direction | |
| F52 | 5 A marron | Capteur de barre | |
| F53 | 20 A jaune | Remorquage — clignotants/feux stop gauche — si présents |
| Tête | Fusible à cartouche | Micro fusible | Description |
|---|---|---|---|
| F56 | 15 A bleu | Contenu supplémentaire (moteur diesel uniquement) | |
| F57 | 15 A bleu | Transmission | |
| F59 | 10 A rouge | Pompe de nettoyage (moteur diesel uniquement) | |
| F60 | 15 A bleu | Module de commande de transmission | |
| F62 | 10 A rouge | Embrayage de climatisation | |
| F63 | 20 A jaune | Bobines d’allumage (essence), réchauffeur d’urée (diesel) | |
| F64 | 25 A naturel | Injecteurs de carburant / système de traction | |
| F66 | 10 A rouge | Interrupteurs de toit ouvrant / fenêtre passager / capteur de pluie | |
| F67 | 15 A bleu | Module CD/DVD/Bluetooth mains libres – si présent | |
| F68 | 20 A jaune | Moteur d’essuie-glace arrière | |
| F70 | 20 A jaune | Moteur de pompe à carburant | |
| F71 | 30 A vert | Amplificateur audio | |
| F73 | 15 A bleu | Phares HID droit | |
| F74 | 20 A jaune | Pompe à vide de frein — si présente | |
| F76 | 10 A rouge | Système de freinage antiblocage / contrôle électronique de stabilité | |
| F77 | 10 A rouge | Module de commande du système de traction / module de déconnexion de l’essieu avant | |
| F78 | 10 A rouge | Module de commande moteur / direction assistée électrique – selon l’équipement | |
| F80 | 10 A rouge | Mécanisme universel d’ouverture de porte de garage / boussole / module antivol | |
| F81 | 20 A jaune | Éclairage de virage/stop de remorque droit | |
| F82 | 10 A rouge | Module de commande de colonne de direction/régulateur de vitesse | |
| F83 | 10 A rouge | Trappe à carburant | |
| F84 | 15 A bleu | Interrupteur de tableau de bord / tableau de bord | |
| F85 | 10 A rouge | Module d’airbag | |
| F86 | 10 A rouge | Module d’airbag | |
| F87 | 10 A rouge | Suspension pneumatique — si présente / remorquage / module de commande de colonne de direction | |
| F88 | 15 A bleu | Tableau de bord | |
| F90/F91 | 20 A jaune | Au crochet d’alimentation (sièges arrière) au choix | |
| F92 | 10 A rouge | Feu arrière de console — si présent | |
| F93 | 20 A jaune | Allume-cigare | |
| F94 | 10 A rouge | Module de transmission / boîte à fusibles | |
| F95 | 10 A rouge | Caméra de recul / aide au stationnement | |
| F96 | 10 A rouge | Interrupteur de chauffage de siège arrière / chargeur de lampe flash – si présent | |
| F97 | 25 A naturel | Sièges arrière chauffants et volant chauffant – selon l’équipement | |
| F98 | 25 A naturel | Sièges avant chauffants — si présents | |
| F99 | 10 A rouge | Module de climatisation / systèmes d’aide à la conduite | |
| F100 | 10 A rouge | Amortissement actif — si présent | |
| F101 | 15 A bleu | Rétroviseur électrochrome / phares intelligents – si présents | |
| F103 | 10 A rouge | Chauffage de cabine (moteur diesel uniquement) | |
| F104 | 20 A jaune | Prises de courant (tableau de bord / console centrale) |
Schéma des fusibles et relais – Dodge Durango
Concerne les nouveaux véhicules des années :
2015.
Centre de distribution d’énergie
La description du fusible et de l’appareil peut être imprimée sur le côté intérieur, dans le troisième cas, le numéro de la cavité de chaque utilisateur est imprimé sur le côté intérieur.
| Trou | Fusible à cartouche | Micro fusible | Description |
|---|---|---|---|
| Trou | Fusible à cartouche | Micro fusible | Description |
| F03 | 60 A jaune | — | Ventilateur de radiateur |
| F05 | 40 A vert | — | Compresseur de suspension pneumatique — si présent |
| F06 | 40 A vert | — | Pompe antiblocage / contrôle électronique de stabilité |
| F07 | 40 A vert | — | Solénoïde de démarreur |
| F08 | 20 A bleu | — | Capteurs d’émissions (moteur diesel uniquement) |
| F09 | 30 A rose | — | Réchauffeur de carburant (moteur diesel uniquement) |
| F10 | 40 A vert | — | Contrôleur de carrosserie / éclairage extérieur #2 |
| F11 | 30 A rose | — | Frein électrique pour remorque — selon l’équipement |
| F12 | 40 A vert | — | Contrôleur de carrosserie #3 / Verrouillage de l’alimentation |
| F13 | 40 A vert | — | Ventilateur de moteur avant |
| F14 | 40 A vert | — | Contrôleur de carrosserie #4 / Feux intérieurs #2 |
| F17 | 30 A rose | — | Lave-phares — si présent |
| F19 | 20 A bleu | — | Solénoïde d’appui-tête — si présent |
| F20 | 30 A rose | — | Module de porte passager |
| F22 | 20 A bleu | — | Module de commande moteur |
| F23 | 30 A rose | — | Éclairage intérieur #1 |
| F24 | 30 A rose | — | Module de porte conducteur |
| F25 | 30 A rose | — | Essuie-glaces avant |
| F26 | 30 A rose | — | Système antiblocage/module de contrôle de stabilité/valves |
| F28 | 20 A bleu | — | Feux de recul de remorque — si présents |
| F29 | 20 A bleu | — | Feux de stationnement pour remorque — si présents |
| F30 | 30 A rose | — | Prise de remorque – si présente |
| F32 | 30 A rose | — | Module de commande du système de transmission |
| F34 | 30 A rose | — | Contrôle du mécanisme de différentiel |
| F35 | 30 A rose | — | Toit ouvrant — si présent |
| F36 | 30 A rose | — | Lave-glace arrière |
| F37 | 25 A clair | — | Moteur d’essuie-glace arrière — si présent |
| F38 | 30 A rose | — | Onduleur de puissance 115 V CA — si présent |
| F39 | 30 A rose | — | Porte électrique — si présente |
| F40 | — | 10 A rouge | Feux de jour/réglage des phares |
| F42 | — | 20 A jaune | Klaxon |
| F44 | — | 10 A rouge | Port de diagnostic |
| F46 | — | 10 A rouge | Surveillance de la pression des pneus – si présente |
| F49 | — | 10 A rouge | Unité de commande intégrée / contrôle climatique |
| F50 | — | 20 A jaune | Module de commande de suspension pneumatique — si présent |
| F51 | — | 15 A bleu | Module de commande d’allumage / allumage sans clé / verrouillage de colonne de direction |
| F52 | — | 5 A marron clair | Capteur de batterie |
| F53 | — | 20 A jaune | Remorquage — clignotants/freins gauche — si présents |
| F55 | — | 10 A rouge | DTV / DSRC |
| Trou | Fusible à cartouche | Micro fusible | Description |
|---|---|---|---|
| F56 | — | 15 A bleu | Contenu supplémentaire (moteur diesel uniquement) |
| F57 | — | 15 A bleu | Phare HID gauche – si présent |
| F59 | — | 10 A rouge | Pompe de nettoyage (moteur diesel uniquement) |
| F60 | — | 15 A bleu | Module de commande de transmission |
| F61 | — | 10 A rouge | Module de commande de transmission/capteur PM (moteur diesel uniquement) |
| F62 | — | 10 A rouge | Embrayage de climatisation |
| F63 | — | 20 A jaune | Bobines d’allumage (essence), réchauffeur d’urée (diesel) |
| F64 | — | 25 A clair | Injecteurs de carburant / système de transmission |
| F66 | — | 10 A rouge | Interrupteurs de toit ouvrant / fenêtre passager / capteur de pluie |
| F67 | — | 15 A bleu | Module mains libres CD/DVD/Bluetooth (si présent) |
| F68 | — | 20 A jaune | Moteur d’essuie-glace arrière |
| F69 | — | 15 A bleu | Canal Spotlight – si présent |
| F70 | — | 20 A jaune | Moteur de pompe à carburant |
| F71 | — | 30 A vert | Amplificateur audio |
| F73 | — | 15 A bleu | Phare HID droit – si présent |
| F74 | — | 20 A jaune | Pompe à vide de frein — si présente |
| F76 | — | 10 A rouge | Système ABS/contrôle électronique de stabilité |
| F77 | — | 10 A rouge | Module de commande du système de transmission/module de déconnexion de l’essieu avant |
| F78 | — | 10 A rouge | Module de commande moteur/assistance électrique de direction – selon l’équipement |
| F80 | — | 10 A rouge | Mécanisme universel d’ouverture de porte de garage / boussole / module antivol |
| F81 | — | 20 A jaune | Feux de direction/freins individuels de remorque droit |
| F82 | — | 10 A rouge | Module de commande de colonne de direction/régulateur de vitesse |
| F83 | — | 10 A rouge | Porte de réservoir de carburant |
| F84 | — | 15 A bleu | Interrupteur de tableau de bord/tableau de bord |
| F85 | — | 10 A rouge | Module d’airbag |
| F86 | — | 10 A rouge | Module d’airbag |
| F87 | — | 10 A rouge | Suspension pneumatique — selon l’équipement / remorquage / module de commande de colonne de direction |
| F88 | — | 15 A bleu | Tableau de bord |
| F90/F91 | — | 20 A jaune | Alimentation (sièges arrière) au choix |
| F92 | — | 10 A rouge | Feu arrière de console — si présent |
| F93 | — | 20 A jaune | Allume-cigare |
| F94 | — | 10 A rouge | Module de transmission / réducteur |
| F95 | — | 10 A rouge | Caméra arrière / ParkSense® |
| F96 | — | 10 A rouge | Interrupteur de chauffage de siège arrière / chargeur de lampe flash – si présente |
| F97 | — | 20 A jaune | Sièges arrière chauffants et volant chauffant – selon l’équipement |
| F98 | — | 20 A jaune | Sièges avant chauffants — si présents |
| F99 | — | 10 A rouge | Module de climatisation / systèmes d’aide à la conduite |
| F100 | — | 10 A rouge | Amortissement actif — si présent |
| F101 | — | 15 A bleu | Rétroviseur électrochrome/phares intelligents — si présents |
| F103 | — | 10 A rouge | Chauffage de cabine (moteur diesel uniquement)/chauffage, ventilation et climatisation arrière |
| F104 | — | 20 A jaune | Portes d’alimentation (tableau de bord/console centrale) |
Schéma des fusibles et relais – Dodge Durango
Concerne les nouveaux véhicules des années :
2016, 2017, 2018.
Centre de distribution d’énergie
La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro de cavité de chaque fusible est imprimé sur le couvercle intérieur.
| Cavité | Fusible à cartouche | Micro fusible | Description |
|---|---|---|---|
| Cavité | Fusible à cartouche | Micro fusible | Description |
| F03 | 60 A jaune | — | Ventilateur de radiateur |
| F05 | 40 A vert | — | Compresseur de suspension pneumatique — si présent |
| F06 | 40 A vert | — | Pompe antiblocage / contrôle électronique de stabilité |
| F07 | 30 A rose | — | Solénoïde de démarreur |
| F09 | 30 A rose | — | Réchauffeur de carburant diesel (moteur diesel uniquement) / pompe à vide de frein |
| F10 | 40 A vert | — | Contrôleur de carrosserie / éclairage extérieur #2 |
| F11 | 30 A rose | — | Frein électrique de remorque — selon l’équipement |
| F12 | 40 A vert | — | Contrôleur de carrosserie #3 / Verrous d’alimentation |
| F13 | 40 A vert | — | Moteur de ventilateur avant |
| F14 | 40 A vert | — | Contrôleur de carrosserie #4 / Éclairage extérieur #1 |
| F17 | 30 A rose | — | Lave-phares — si présent |
| F19 | 20 A bleu | — | Solénoïde d’appui-tête — si présent |
| F20 | 30 A rose | — | Module de porte passager |
| F22 | 20 A bleu | — | Module de commande moteur |
| F23 | 30 A rose | — | Éclairage intérieur #1 |
| F24 | 30 A rose | — | Module de porte conducteur |
| F25 | 30 A rose | — | Essuie-glaces avant |
| F26 | 30 A rose | — | Système antiblocage / module de contrôle de stabilité / vannes |
| F28 | 20 A bleu | — | Feux de recul de remorque — si présents |
| F29 | 20 A bleu | — | Feux de position de remorque — si présents |
| F30 | 30 A rose | — | Attelage de remorque — si présent |
| F32 | 30 A rose | — | Module de commande du système de transmission |
| F34 | 30 A rose | — | Commande de différentiel à glissement limité |
| F35 | 30 A rose | — | Toit ouvrant — si présent |
| F36 | 30 A rose | — | Dégivreur de lunette arrière |
| F37 | 25 A transparent | — | Moteur de ventilateur arrière — si présent |
| F38 | 30 A rose | — | Onduleur 115 V CA — si présent |
| F39 | 30 A rose | — | Portes électriques — si présentes |
| F40 | — | 10 A rouge | Feux de jour / nivellement des phares |
| F42 | — | 20 A jaune | Klaxon |
| F44 | — | 10 A rouge | Port de diagnostic |
| F49 | — | 10 A rouge | Unité de commande intégrée / climatisation |
| F50 | — | 20 A jaune | Module de commande de suspension pneumatique — si présent |
| F51 | — | 15 A bleu | Module de nœud d’allumage / allumage sans clé / verrouillage de colonne de direction |
| F52 | — | 5 A marron | Capteur de batterie |
| F53 | — | 20 A jaune | Remorquage — clignotants/feux stop gauche — si présents |
| F56 | — | 15 A bleu | Contenu supplémentaire (moteur diesel uniquement) |
| F57 | — | 20 A jaune | Capteur NOx |
| F58 | — | 15 A bleu | Phares HID gauche – si présents |
| Cavité | Fusible à cartouche | Micro fusible | Description |
|---|---|---|---|
| F59 | — | 10 A rouge | Pompe de nettoyage (moteur diesel uniquement) |
| F60 | — | 15 A bleu | Module de commande de transmission |
| F61 | — | 10 A rouge | Module de commande de transmission / capteur PM (moteur diesel uniquement) |
| F62 | — | 10 A rouge | Embrayage de climatisation |
| F63 | — | 20 A jaune | Bobines d’allumage (essence), réchauffeur d’urée (diesel) |
| F64 | — | 25 A transparent | Injecteurs de carburant / système de transmission |
| F66 | — | 10 A rouge | Interrupteurs de toit ouvrant / fenêtre passager / capteur de pluie |
| F67 | — | 15 A bleu | Module CD/DVD/Bluetooth mains libres – si présent |
| F68 | — | 20 A jaune | Moteur d’essuie-glace arrière |
| F69 | — | 15 A bleu | Canal Spotlight – si présent |
| F70 | — | 20 A jaune | Moteur de pompe à carburant |
| F71 | — | 30 A vert | Amplificateur audio |
| F72 | — | 10 A rouge | PCM (si présent) |
| F73 | — | 15 A bleu | Phare HID droit – si présent |
| F75 | — | 10 A rouge | Contrôle de double batterie (si présent) |
| F76 | — | 10 A rouge | Système ABS / contrôle électronique de stabilité |
| F77 | — | 10 A rouge | Module de commande du système de transmission / module de déconnexion de l’essieu avant |
| F78 | — | 10 A rouge | Module de commande moteur / direction assistée électrique |
| F80 | — | 10 A rouge | Mécanisme universel d’ouverture de porte de garage / boussole / module antivol |
| F81 | — | 20 A jaune | Feux de direction/stop de remorque droit |
| F82 | — | 10 A rouge | Module de commande de colonne de direction / régulateur de vitesse / DTV |
| F83 | — | 10 A rouge | Trappe à carburant |
| F84 | — | 15 A bleu | Interrupteur de tableau de bord / tableau de bord |
| F85 | — | 10 A rouge | Module d’airbag |
| F86 | — | 10 A rouge | Module d’airbag |
| F87 | — | 10 A rouge | Suspension pneumatique — selon l’équipement / remorquage / module de commande de colonne de direction |
| F88 | — | 15 A bleu | Tableau de bord |
| F90/F91 | — | 20 A jaune | Alimentation (sièges arrière) au choix |
| F92 | — | 10 A rouge | Éclairage de console arrière — si présent |
| F93 | — | 20 A jaune | Allume-cigare |
| F94 | — | 10 A rouge | Module de transmission / boîte de transfert |
| F95 | — | 10 A rouge | Caméra de recul / ParkSense |
| F96 | — | 10 A rouge | Interrupteur de siège arrière chauffant / chargeur de lampe flash – si présent |
| F97 | — | 20 A jaune | Sièges arrière chauffants et volant chauffant – selon l’équipement |
| F98 | — | 20 A jaune | Sièges avant chauffants — si présents |
| F99 | — | 10 A rouge | Module de climatisation / systèmes d’aide à la conduite / DSRC |
| F100 | — | 10 A rouge | Amortissement actif — si présent |
| F101 | — | 15 A bleu | Rétroviseur électrochrome / feux intelligents – si présents |
| F103 | — | 10 A rouge | Réchauffeur de cabine (moteur diesel uniquement) / chauffage, ventilation et climatisation arrière |
| F104 | — | 20 A jaune | Prises de courant (tableau de bord / console centrale) |
Schéma des fusibles et relais – Dodge Durango
Concerne les nouveaux véhicules des années :
2019.
Centre de distribution d’énergie
La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro de cavité de chaque fusible est imprimé sur le couvercle intérieur.
| Cavité | Fusible à cartouche | Micro fusible | Description |
|---|---|---|---|
| Cavité | Fusible à cartouche | Micro fusible | Description |
| F03 | 60 A jaune | – | Ventilateur de radiateur — si présent |
| F05 | 40 A vert | – | Compresseur de suspension pneumatique — si présent |
| F06 | 40 A vert | – | Pompe antiblocage / contrôle électronique de stabilité |
| F07 | 30 A rose | – | Solénoïde de démarreur |
| F09 | 30 A rose | – | Réchauffeur de carburant diesel (moteur diesel uniquement) / pompe à vide de frein |
| F10 | 40 A vert | – | Contrôleur de carrosserie / Éclairage extérieur #2 |
| F11 | 30 A rose | – | Frein électrique de remorque — selon l’équipement |
| F12 | 40 A vert | – | Contrôleur de carrosserie #3 / Verrous d’alimentation |
| F13 | 40 A vert | – | Partie avant du moteur de ventilateur |
| F14 | 40 A vert | – | Contrôleur de carrosserie #4 / Éclairage extérieur #1 |
| F15 | 40 A vert | – | Pompe de refroidissement moteur LTR (radiateur basse température) — si présente |
| F17 | 30 A rose | – | Lave-phares — si présent |
| F19 | 20 A bleu | – | Solénoïde d’appui-tête — si présent |
| F20 | 30 A rose | – | Module de porte passager |
| F22 | 20 A bleu | – | Module de commande moteur |
| F23 | 30 A rose | – | Éclairage intérieur #1 |
| F24 | 30 A rose | – | Module de porte conducteur |
| F25 | 30 A rose | – | Essuie-glaces avant |
| F26 | 30 A rose | – | Module antiblocage / contrôle de stabilité, ECU et vannes |
| F28 | 20 A bleu | – | Éclairage de recul de remorque — si présent |
| F29 | 20 A bleu | – | Éclairage de position de remorque — si présent |
| F30 | 30 A rose | – | Attelage de remorque (prise) / attelage de remorque (frein électrique séparé) / attelage de remorque (BUX) — selon l’équipement |
| F32 | 30 A rose | – | Module de commande du système de transmission |
| F34 | 30 A rose | – | Contrôle de différentiel à glissement — si présent |
| F35 | 30 A rose | – | Toit ouvrant — si présent |
| F36 | 30 A rose | – | Dégivrage arrière |
| F37 | 25 A transparent | – | Moteur de ventilateur arrière — si présent |
| F38 | 30 A rose | – | Onduleur 115 V CA — si présent |
| F39 | 30 A rose | – | Portes électriques — si présentes |
| F40 | – | 10 A rouge | Feux de jour / nivellement des phares |
| F42 | – | 20 A jaune | Klaxon |
| F44 | – | 10 A rouge | Port de diagnostic |
| F45 | – | 5 A marron | Passerelle de sécurité informatique |
| F49 | – | 10 A rouge | Cheminée centrale intégrée / climatisation |
| F50 | – | 20 A jaune | Module de commande de suspension pneumatique / différentiel à glissement — selon l’équipement |
| F51 | – | 15 A bleu | MOZZO KIN/RF/verrouillage de colonne de direction — si présent |
| F53 | – | 20 A jaune | Remorquage — clignotants / stop côté gauche — si présents |
| F56 | – | 15 A bleu | Contenu supplémentaire (moteur diesel uniquement) |
| F57 | – | 20 A jaune | Capteur NOX — si présent |
| F58 | – | 15 A bleu | Phares HID gauche — si présents |
| Cavité | Fusible à cartouche | Micro fusible | Description |
|---|---|---|---|
| F59 | – | 10 A rouge | Purificateur (moteur diesel uniquement) |
| F60 | – | 15 A bleu | Module de commande de transmission |
| F61 | – | 10 A rouge | Module de commande de transmission / capteur PM (moteur diesel uniquement) |
| F62 | – | 10 A rouge | Embrayage de climatisation |
| F63 | – | 20 A jaune | Bobines d’allumage / condensateurs de bobines d’allumage / actionneur de valve à course courte — selon l’équipement (essence) Réchauffeur d’urée (diesel) |
| F64 | – | 25 A transparent | Injecteurs de carburant / système de transmission |
| F66 | – | 10 A rouge | Toit ouvrant / capteur de pluie / rétroviseur intérieur / port USB / DSCR / DTV — selon l’équipement |
| F67 | – | 15 A bleu | Port de charge CD/DVD/UCI/USB |
| F68 | – | 20 A jaune | Moteur d’essuie-glace arrière |
| F69 | – | 15 A bleu | Canal Spotlight — si présent |
| F70 | – | 20 A jaune | Moteur de pompe à carburant |
| F71 | – | 30 A vert | Amplificateur / ANCM — si présent |
| F72 | – | 10 A rouge | ECM |
| F73 | – | 15 A bleu | Phare HID droit — si présent |
| F75 | – | 10 A rouge | Contrôle de double batterie — si présent |
| F76 | – | 10 A rouge | Système ABS / contrôle électronique de stabilité |
| F77 | – | 10 A rouge | Module de commande du système de transmission / module de déconnexion de l’essieu avant — selon l’équipement |
| F78 | – | 10 A rouge | Module de commande moteur / direction assistée électrique |
| F80 | – | 10 A rouge | Mécanisme universel d’ouverture de porte de garage / module antivol — selon l’équipement / sirène — selon l’équipement |
| F81 | – | 20 A jaune | Feux de direction / feux de freinage droit pour remorquage — si présents |
| F82 | – | 10 A rouge | Module de commande de colonne de direction / régulateur de vitesse / DTV — selon l’équipement |
| F83 | – | 10 A rouge | Trappe à carburant |
| F84 | – | 15 A bleu | Tableau de bord |
| F85 | – | 10 A rouge | Module d’airbag |
| F86 | – | 10 A rouge | Module d’airbag |
| F87 | – | 10 A rouge | Suspension pneumatique — si présente |
| F88 | – | 15 A bleu | Tableau de bord / SGW / ITBM — si présent |
| F90/F91 | – | 20 A jaune | Alimentation (sièges arrière) au choix |
| F92 | – | 10 A rouge | Éclairage de console arrière — si présent |
| F93 | – | 20 A jaune | Allume-cigare |
| F94 | – | 10 A rouge | Module de transmission / boîte de transfert |
| F95 | – | 10 A rouge | Caméra de recul / capteur d’angle mort — si présent |
| F96 | – | 10 A rouge | Interrupteur de siège arrière chauffant / chargeur de lampe flash — si présent |
| F97 | – | 20 A jaune | Sièges arrière chauffants et volant chauffant — si présents |
| F98 | – | 20 A jaune | Sièges ventilés / sièges avant chauffants — si présents |
| F99 | – | 10 A rouge | Module de systèmes de climatisation / d’aide à la conduite / HALF / d’aide au stationnement |
| F100 | – | 10 A rouge | Amortissement actif — si présent |
| F101 | – | 15 A bleu | Capteur de température / humidité dans la voiture |
| F102 | – | 15 A bleu | Réserve |
| F103 | – | 10 A rouge | Chauffage de cabine (moteur diesel uniquement) / système CVC arrière — selon l’équipement ‘ |
| F104 | – | 20 A jaune | Ports d’alimentation (tableau de bord / console centrale / coffre — selon l’équipement) |
Schéma des fusibles et relais – Dodge Durango
Concerne les nouveaux véhicules des années :
2020.
Centre de distribution d’énergie
La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro de cavité de chaque fusible est imprimé sur le couvercle intérieur.
| Cavité | Fusible à cartouche | Micro fusible | Description |
| Cavité | Fusible à cartouche | Micro fusible | Description |
| F03 | 60 A jaune | – | Ventilateur de radiateur — si présent |
| F05 | 40 A vert | – | Compresseur de suspension pneumatique — si présent |
| F06 | 40 A vert | – | Pompe ABS |
| F07 | 30 A rose | – | Solénoïde de démarreur |
| F09 | 30 A rose | – | Réchauffeur de carburant (moteur diesel uniquement)/pompe à vide de frein |
| F10 | 40 A vert | – | CBC #2/Éclairage extérieur |
| F11 | 30 A rose | – | Frein électrique de remorque — selon l’équipement |
| F12 | 40 A vert | – | CBC #3/Verrouillage de l’alimentation |
| F13 | 40 A vert | – | Partie avant du moteur de ventilateur |
| F14 | 40 A vert | – | Contrôleur de carrosserie #4/Éclairage extérieur #1 |
| F15 | 40 A vert | – | Radiateur basse température (LTR) Pompe de refroidissement moteur — selon l’équipement |
| F17 | 30 A rose | – | Lave-phares — si présent |
| F19 | 20 A bleu | – | Solénoïde d’appui-tête — si présent |
| F20 | 30 A rose | – | Module de porte passager |
| F22 | 20 A bleu | – | Module de commande moteur |
| F23 | 30 A rose | – | CBC #1/Éclairage intérieur |
| F24 | 30 A rose | – | Module de porte conducteur |
| F25 | 30 A rose | – | Essuie-glaces avant |
| F26 | 30 A rose | – | Vannes ESP/ECU |
| F28 | 20 A bleu | – | Feux de recul de remorque — si présents |
| F29 | 20 A bleu | – | Feux de position de remorque — si présents |
| F30 | 30 A rose | – | Attelage de remorque (prise) / attelage de remorque (frein électrique séparé) / attelage de remorque (BUX) — selon l’équipement |
| F32 | 30 A rose | – | Module de commande du système de transmission |
| F34 | 30 A rose | – | Contrôle de différentiel à glissement — si présent |
| F35 | 30 A rose | – | Toit ouvrant — si présent |
| F36 | 30 A rose | – | Feux arrière/éclairage électronique (EBL) |
| F37 | 25 A transparent | – | Moteur de ventilateur arrière — si présent |
| F38 | 30 A rose | – | Onduleur 115 V CA — si présent |
| F39 | 30 A rose | – | Portes électriques — si présentes |
| F40 | – | 10 A rouge | Feux de jour/régulation des phares |
| F42 | – | 20 A jaune | Klaxon |
| F44 | – | 10 A rouge | Port de diagnostic |
| F45 | – | 5 A marron | Passerelle de sécurité informatique |
| F49 | – | 10 A rouge | Cheminée centrale intégrée/climatisation |
| F50 | – | 20 A jaune | Module de commande de suspension pneumatique/différentiel à glissement – selon l’équipement |
| F51 | – | 15 A bleu | PIASTA KIN/RF/verrouillage de colonne de direction — si présent |
| F53 | – | 20 A jaune | Remorquage — clignotants/frein gauche — si présents |
| F56 | – | 15 A bleu | PCM |
| F57 | – | 20 A jaune | Capteur NOX/Capteur PM/Réchauffeur de carburant |
| F58 | – | 15 A bleu | Phares HID gauche — si présents |
| Cavité | Fusible à cartouche | Micro fusible | Description |
| F59 | – | 10 A rouge | Relais de pompes SCR |
| F60 | – | 15 A bleu | Module de commande de transmission |
| F61 | – | 10 A rouge | Module de commande de transmission/capteur PM (moteur diesel uniquement) |
| F62 | – | 10 A rouge | Embrayage de climatisation |
| F63 | – | 20 A jaune | Bobines d’allumage / Condensateurs de bobines d’allumage / Actionneur de valve à course courte — selon l’équipement (essence) Réchauffeur d’urée (diesel) |
| F64 | – | 25 A transparent | Injecteurs de carburant/système de transmission |
| F66 | – | 10 A rouge | Toit ouvrant/capteur de pluie/rétroviseur intérieur/port USB/DSCR/DTV — selon l’équipement |
| F67 | – | 15 A bleu | CDM/UCI/port USB |
| F68 | – | 20 A jaune | Moteur d’essuie-glace arrière |
| F69 | – | 15 A bleu | Canal Spotlight — si présent |
| F70 | – | 20 A jaune | Moteur de pompe à carburant |
| F71 | – | 30 A vert | Amplificateur/ANCM — si présent |
| F72 | – | 10 A rouge | ECM/PCM |
| F73 | – | 15 A bleu | Phare HID droit — si présent |
| F75 | – | 10 A rouge | Contrôle de double batterie — si présent |
| F76 | – | 10 A rouge | Système ABS/contrôle électronique de stabilité |
| F77 | – | 10 A rouge | Module de commande du système de transmission/module de déconnexion de l’essieu avant — selon l’équipement |
| F78 | – | 10 A rouge | Module de commande moteur (ECM)/direction assistée électrique/PCM |
| F80 | – | 10 A rouge | Mécanisme universel d’ouverture de porte de garage/module antivol — selon l’équipement/sirène — selon l’équipement |
| F81 | – | 20 A jaune | Feux de direction/frein droit pour remorquage — si présents |
| F82 | – | 10 A rouge | Module de commande de colonne de direction/régulateur de vitesse/DTV — selon l’équipement |
| F83 | – | 10 A rouge | Trappe à carburant |
| F84 | – | 15 A bleu | Tableau de bord |
| F85 | – | 10 A rouge | Module d’airbag |
| F86 | – | 10 A rouge | Module d’airbag |
| F87 | – | 10 A rouge | Suspension pneumatique — si présente |
| F88 | – | 15 A bleu | Tableau de bord/SGW/ITBM — si présent |
| F90/F91 | – | 20 A jaune | Alimentation (sièges arrière) au choix |
| F92 | – | 10 A rouge | Éclairage de console arrière — si présent |
| F93 | – | 20 A jaune | Allume-cigare |
| F94 | – | 10 A rouge | Module de transmission/boîte de transfert |
| F95 | – | 10 A rouge | Caméra de recul/capteur d’angle mort — si présent |
| F96 | – | 10 A rouge | Interrupteur de siège arrière chauffant / chargeur de lampe flash — si présent |
| F97 | – | 20 A jaune | Sièges arrière chauffants et volant chauffant — si présent |
| F98 | – | 20 A jaune | Sièges ventilés/sièges avant chauffants — si présents |
| F99 | – | 10 A rouge | Module de systèmes de climatisation/d’aide à la conduite/HALF/d’aide au stationnement |
| F100 | – | 10 A rouge | Amortissement actif — si présent |
| F101 | – | 15 A bleu | HI-Travi ECCM/SMRT |
| F102 | – | 15 A bleu | Réserve |
| F103 | – | 10 A rouge | Réchauffeur de cabine (moteur diesel uniquement)/chauffage, ventilation et climatisation arrière — selon l’équipement |
| F104 | – | 20 A jaune | Ports d’alimentation (tableau de bord/console centrale/coffre arrière — selon l’équipement) |
Schéma des fusibles et relais – Dodge Durango
Concerne les nouveaux véhicules des années :
2021.
Centre de distribution d’énergie
La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro de cavité de chaque fusible est imprimé sur le couvercle intérieur.
| Compartiment | Fusible à cartouche | Microfusible | Description |
| * Si fait partie de l’équipement standard | |||
| Compartiment | Fusible à cartouche | Microfusible | Description |
| * Si fait partie de l’équipement standard | |||
| F01 | – | – | De rechange |
| F02 | – | – | De rechange |
| F03 | 60 A jaune | – | Ventilateur de radiateur* |
| F04 | 60 A jaune | – | Pompe ESC SANS SRT |
| F05 | 40 A vert | – | Compresseur de suspension pneumatique* |
| F06 | 40 A vert | – | Pompe ABS SRT |
| F07 | 30 Amp Rose | – | Électroaimant de démarreur |
| F08 | – | – | De rechange |
| F09 | 30 Amp Rose | – | Chauffage de carburant (moteur diesel uniquement)/pompe à vide de frein* |
| F10 | 40 A vert | – | CBC #2/Éclairage extérieur |
| F11 | 30 Amp Rose | – | Frein électrique pour remorque* |
| F12 | 40 A vert | – | CBC #3/Verrouillage d’alimentation |
| F13 | 40 A vert | – | Avant du moteur de ventilateur |
| F14 | 40 A vert | – | Contrôleur de carrosserie #4/feux extérieurs |
| F15 | 40 A vert | – | Refroidisseur basse température (LTR) Pompe de refroidissement moteur* |
| F 16 | – | – | De rechange |
| F17 | 30 Amp Rose | – | Lave-phares* |
| F18 | – | – | De rechange |
| F19 | 20 A bleu | – | Électroaimant d’appui-tête* |
| F20 | 30 Amp Rose | – | Module de porte passager |
| F21 | – | – | De rechange |
| F22 | 20 A bleu | – | Module de commande moteur/Module de commande de puissance* |
| F23 | 30 Amp Rose | – | CBC #1/Éclairage intérieur |
| F24 | 30 Amp Rose | – | Module de porte conducteur |
| F25 | 30 Amp Rose | – | Essuie-glaces avant |
| F26 | 30 Amp Rose | – | Vannes ESP/ECU |
| F27 | – | – | De rechange |
| F28 | 20 A bleu | – | Feux de recul de remorque* |
| F29 | 20 A bleu | – | Feux de position pour remorque* |
| F30 | 30 Amp Rose | – | Remorque (prise) / remorque (frein électrique séparé) / remorque (BUX)* |
| F31 | – | – | De rechange |
| F32 | 30 Amp Rose | – | Module de commande du système de traction |
| F33 | – | – | De rechange |
| F34 | 30 Amp Rose | – | ELSD* |
| F35 | 30 Amp Rose | – | Toit ouvrant* |
| F36 | 30 Amp Rose | – | Éclairage électronique (EBL) |
| F37 | 25 A Transparent | – | Moteur de ventilateur HVAC arrière* |
| F38 | 30 Amp Rose | – | Onduleur de puissance |
| F39 | 30 Amp Rose | – | Porte à hayon électrique |
| F40 | – | 10 A rouge | Feux de jour/réglage des phares* |
| F41 | – | – | De rechange |
| F42 | – | 20 A jaune | Klaxon |
| F43 | – | – | De rechange |
| F44 | – | 10 A rouge | Port de diagnostic |
| F45 | – | 5 A Marron | MOD de cybersécurité |
| F46 | – | – | De rechange |
| F47 | – | – | De rechange |
| F48 | – | – | De rechange |
| F49 | – | 10 A rouge | Cheminée centrale intégrée/climatisation |
| F50 | – | 20 A jaune | Module de commande de suspension pneumatique*/différentiel à glissement* |
| F51 | – | 15 A bleu | KIN/RF HUB/verrouillage de colonne de direction * |
| Compartiment | Fusible à cartouche | Microfusible | Description |
| * Si fait partie de l’équipement standard | |||
| F52 | – | – | De rechange |
| F53 | – | 20 A jaune | Remorque – clignotants/arrêt gauche* |
| F54 | – | – | De rechange |
| F55 | – | – | De rechange |
| F56 | – | 15 A bleu | PCM* |
| F57 | – | 20 A jaune | Capteur NOX*/Capteur PM*/Chauffage de carburant* |
| F58 | – | 15 A bleu | Phares HID gauche* |
| F59 | – | 10 A rouge | Relais de pompe SCR* |
| F60 | – | 15 A bleu | Module de commande de transmission |
| F61 | – | 10 A rouge | Capteur PM |
| F62 | – | 10 A rouge | Embrayage de climatisation |
| F63 | – | 20 A jaune | Bobines d’allumage / Condensateurs de bobines d’allumage / Actionneur de valve à course courte — selon l’équipement (Essence) Chauffage d’urée (Diesel)* |
| F64 | – | 25 A Transparent | Injecteurs de carburant/PCM/ECM |
| F65 | – | – | De rechange |
| F66 | – | 10 A rouge | Toit ouvrant*/LRSM*/RVM/DSRC/port USB/DTV*/WCP* |
| F67 | – | 15 A bleu | Port CDM/UCI/port USB |
| F68 | – | 20 A jaune | Moteur d’essuie-glace arrière |
| F69 | – | 15 A bleu | Canal distingué* |
| F70 | – | 20 A jaune | Moteur de pompe à carburant |
| F71 | – | 30 A vert | Amplificateur/ANCM* |
| F72 | – | 10 A rouge | ECM*/PCM* |
| F73 | – | 15 A bleu | Phare HID droit* |
| F74 | – | – | De rechange |
| F75 | – | 10 A rouge | Contrôle de deux batteries* |
| F76 | – | 10 A rouge | ESP |
| F77 | – | 10 A rouge | Module de commande du système de traction/ELSD* |
| F78 | – | 10 A rouge | Module de commande moteur (ECM)/assistance de direction électrique (EPS)/PCM |
| F79 | – | – | De rechange |
| F80 | – | 10 A rouge | Module universel d’ouverture de porte de garage / module antivol — /Sirène |
| F81 | – | 20 A jaune | Clignotants/arrêt de remorque droit* |
| F82 | – | 10 A rouge | Module de commande de colonne de direction/régulateur de vitesse/DTV* |
| F83 | – | 10 A rouge | Trappe à carburant |
| F84 | – | 15 A bleu | Tableau de bord |
| F85 | – | 10 A rouge | Module d’airbag |
| F86 | – | 10 A rouge | Module d’airbag |
| F87 | – | 10 A rouge | MOD de suspension pneumatique* |
| F88 | – | 15 A bleu | Tableau de bord/SGW/ITBM* |
| F89 | – | – | De rechange |
| F90 | – | – | De rechange |
| F91 | – | 20 A jaune | Espace de chargement d’alimentation |
| F92 | – | 10 A rouge | Feu arrière de console*/alimentation RR |
| F93 | – | 20 A jaune | Allume-cigare |
| F94 | – | 10 A rouge | Module de transmission/transfert |
| F95 | – | 10 A rouge | Caméra arrière / capteur d’angle mort * |
| F96 | – | 10 A rouge | Interrupteur de chauffage des sièges arrière * |
| F97 | – | 20 A jaune | Sièges arrière chauffants/volant chauffant* |
| F98 | – | 20 A jaune | Sièges ventilés/sièges avant chauffants* |
| F99 | – | 10 A rouge | Module de systèmes de climatisation/assistant de conduite/HALF/Parktronx |
| F100 | – | 10 A rouge | Amortissement actif* |
| F101 | – | 15 A bleu | HI-Travi ECCM/SMRT* |
| F102 | – | 15 A bleu | De rechange |
| F103 | – | 10 A rouge | PTC/chauffage, ventilation et climatisation des sièges arrière * |
| F104 | – | 20 A jaune | Ports d’alimentation (tableau de bord/console centrale/coffre arrière) |
Schéma des fusibles et relais – Dodge Durango
Concerne les nouveaux véhicules des années :
2022.
Centre de distribution d’énergie
La description de chaque fusible et composant peut être imprimée sur le couvercle intérieur, sinon le numéro de cavité de chaque fusible est imprimé sur le couvercle intérieur.
| Compartiment | Fusible à cartouche | Microfusible | Description |
| * Si présent | |||
| Compartiment | Fusible à cartouche | Microfusible | Description |
| * Si présent | |||
| F01 | – | – | Réserve |
| F02 | – | – | Réserve |
| F03 | 60 A jaune | – | Ventilateur de radiateur * |
| F04 | 60 A jaune | – | Pompe ESP |
| F05 | – | – | Réserve |
| F06 | 40 A vert | – | Pompe ABS * |
| F07 | 30 Amp Rose | – | Électroaimant de moteur de démarrage |
| F08 | – | – | Réserve |
| F09 | 30 Amp Rose | – | POMPE À VIDE * |
| F10 | 40 A vert | – | CBC #2 / Lumière EXT |
| F11 | 30 Amp Rose | – | Freins de remorque * |
| F12 | 40 A vert | – | CBC #3 / Bloc d’alimentation |
| F13 | 40 A vert | – | Moteur de ventilateur HVAC |
| F14 | 40 A vert | – | CBC #4 / Lumière extérieure |
| F15 | 40 A vert | – | Refroidissement moteur LTR * |
| F 16 | – | – | Réserve |
| F17 | – | – | Réserve |
| F18 | – | – | Réserve |
| F19 | 20 A bleu | – | Électroaimant d’appuie-tête * |
| F20 | 30 Amp Rose | – | Réglage de la porte passager |
| F21 | – | – | Réserve |
| F22 | 20 A bleu | – | SKE * |
| F23 | 30 Amp Rose | – | CBC #1 / Lumière intérieure |
| F24 | 30 Amp Rose | – | Réglage de la porte conducteur |
| F25 | 30 Amp Rose | – | Essuie-glaces avant |
| F26 | 30 Amp Rose | – | Vannes ESP/ECU |
| F27 | – | – | Réserve |
| F28 | 20 A bleu | – | Feux de recul de remorque * |
| F29 | 20 A bleu | – | Feux de position pour remorquage * |
| F30 | 30 Amp Rose | – | Remorquage (prise) / remorquage (frein électrique séparé) / remorquage (BUX)* |
| F31 | – | – | Réserve |
| F32 | 30 Amp Rose | – | DTCM |
| F33 | – | – | Réserve |
| F34 | 30 Amp Rose | – | ELSD * |
| F35 | 30 Amp Rose | – | Toit ouvrant * |
| F36 | 30 Amp Rose | – | EBL |
| F37 | 25 A Transparent | – | Moteur de ventilateur HVAC arrière* |
| F38 | 30 Amp Rose | – | Onduleur de puissance |
| F39 | 30 Amp Rose | – | PLG |
| F40 | – | 10 A rouge | Feux de jour/réglage des phares * |
| F41 | – | – | Réserve |
| F42 | – | 20 A jaune | Klaxon |
| F43 | – | – | Réserve |
| F44 | – | 10 A rouge | Port de diagnostic |
| F45 | – | 5 A Marron | MOD de cybersécurité |
| F46 | – | – | Réserve |
| F47 | – | – | Réserve |
| F48 | – | – | Réserve |
| F49 | – | 10 A rouge | ICS / HVAC |
| F50 | – | 20 A jaune | ELSD * |
| F51 | – | 15 A bleu | KIN/RF HUB/verrouillage de colonne de volant |
| Compartiment | Fusible à cartouche | Microfusible | Description |
| * Si présent | |||
| F52 | – | – | Réserve |
| F53 | – | 20 A jaune | Remorquage – clignotants/feux stop gauche* |
| F54 | – | – | Réserve |
| F55 | – | – | Réserve |
| F56 | – | – | Réserve |
| F57 | – | – | Réserve |
| F58 | – | 15 A bleu | Phares HID gauche* |
| F59 | – | – | Réserve |
| F60 | – | 15 A bleu | TCM |
| F61 | – | – | Réserve |
| F62 | – | 10 A rouge | Compresseur de climatisation |
| F63 | – | 20 A jaune | Bobines d’allumage */ Condensateurs de bobine d’allumage* |
| F64 | – | 25 A transparent | Injecteurs de carburant / ECM |
| F65 | – | – | Réserve |
| F66 | – | 10 A rouge | Toit ouvrant */ LRSM */ RVM / DSRC / port USB / DTV * / WCP * |
| F67 | – | 15 A bleu | Port CDM/UCI/port USB |
| F68 | – | 20 A jaune | Moteur d’essuie-glace arrière |
| F69 | – | 15 A bleu | Canal de projecteur * |
| F70 | – | 20 A jaune | Moteur de pompe à carburant |
| F71 | – | 30 A vert | Amplificateur */ ANCM * |
| F72 | – | 10 A rouge | SKE * |
| F73 | – | 15 A bleu | Phare HID droit* |
| F74 | – | – | Réserve |
| F75 | – | 10 A rouge | Contrôle de deux batteries* |
| F76 | – | 10 A rouge | ESP |
| F77 | – | 10 A rouge | DTCM / ELSD * |
| F78 | – | 10 A rouge | ECM / EPS |
| F79 | – | – | Réserve |
| F80 | – | 10 A rouge | UGDO |
| F81 | – | 20 A jaune | Clignotant/feux stop pour remorquage droit* |
| F82 | – | 10 A rouge | SCCM / régulateur de vitesse / DTV * |
| F83 | – | 10 A rouge | Trappe à carburant |
| F84 | – | 15 A bleu | Groupe |
| F85 | – | 10 A rouge | ORC (airbag) |
| F86 | – | 10 A rouge | ORC (airbag) |
| F87 | – | – | Réserve |
| F88 | – | 15 A bleu | Cluster / CSG * / ITBM * |
| F89 | – | – | Réserve |
| F90 | – | – | Réserve |
| F91 | – | 20 A jaune | Espace de chargement – alimentation |
| F92 | – | 10 A rouge | Feu arrière de console*/alimentation RR |
| F93 | – | 20 A jaune | Allume-cigare |
| F94 | – | 10 A rouge | Module de transmission/boîte de vitesses |
| F95 | – | 10 A rouge | Caméra arrière / capteur d’angle mort * |
| F96 | – | 10 A rouge | Interrupteur de chauffage des sièges arrière* |
| F97 | – | 20 A jaune | Sièges arrière chauffants/volant chauffant* |
| F98 | – | 20 A jaune | Sièges ventilés/sièges avant chauffants* |
| F99 | – | 10 A rouge | Module de climatisation/assistant de conduite/HALF/Parktronx |
| F100 | – | 10 A rouge | Amortissement actif * |
| F101 | – | 15 A bleu | Capteur de température/capteur d’humidité dans la voiture |
| F102 | – | 15 A bleu | Réserve |
| F103 | – | 10 A rouge | HVAC avant * |
| F104 | – | 20 A jaune | Ports d’alimentation (tableau de bord/console centrale/coffre arrière) |
À propos du Dodge Durango (2011-2022)
Le Dodge Durango est un SUV populaire qui a été produit de 2011 à 2022. Ce modèle est réputé pour sa robustesse et son intérieur spacieux, offrant des sièges confortables pour jusqu’à sept passagers. Le Durango est équipé de diverses motorisations, y compris des moteurs six cylindres efficaces et des puissants moteurs V8 HEMI, qui offrent d’excellentes performances et une grande capacité de remorquage. Le véhicule est également doté de technologies modernes et de dispositifs de sécurité, ce qui en fait un choix idéal pour les familles et les aventuriers à la recherche d’un véhicule fiable et polyvalent.
Schéma de la boîte à fusibles du Dodge Durango
Cette page présente le schéma de la boîte à fusibles du Dodge Durango, essentiel pour l’identification et le remplacement des fusibles. Dans ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le bon fonctionnement des systèmes électriques du véhicule, il est donc important de connaître sa disposition et ses fonctions.
