Dodge Charger (LX) 6G
En 2005 pour l’année modèle 2006 sous une nouvelle forme. Années de production 2007, 2008, 2009, 2010
Boîte à fusibles du compartiment moteur

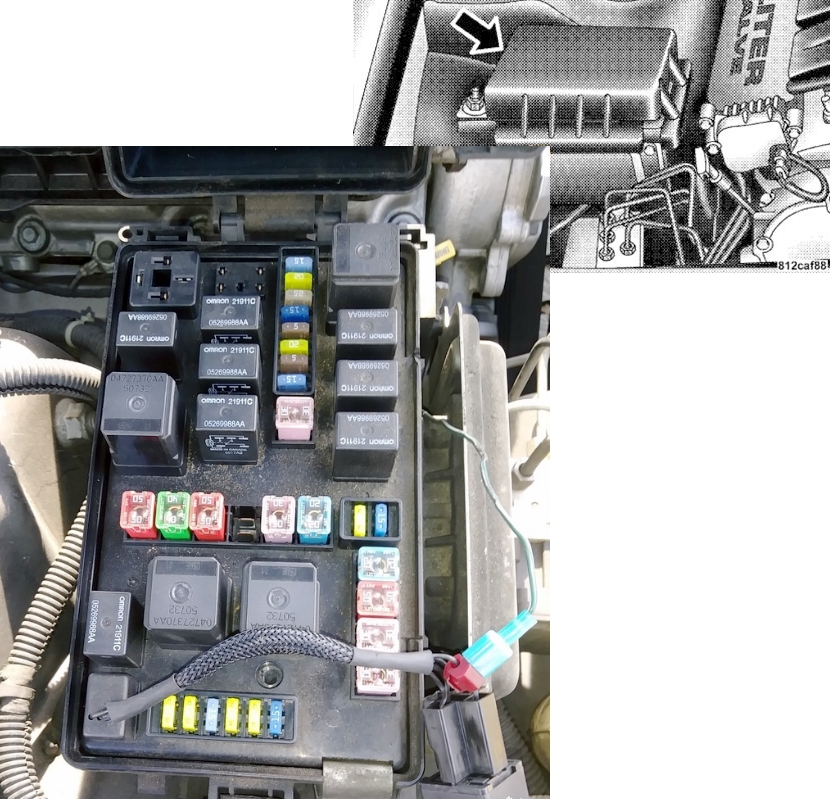

Type 1
2006, 2007

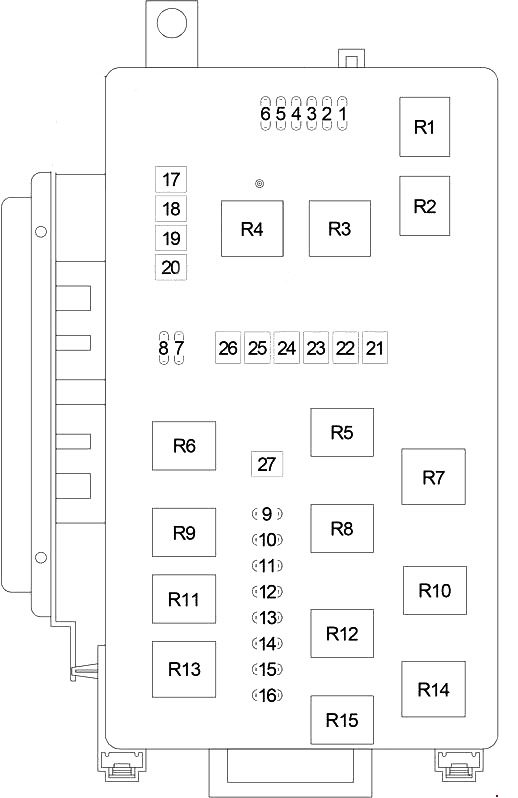

Schéma
Fonction
| 1 | — |
| 2 | — |
| 3 | Pédales réglables 15A – si incluses |
| 4 | Embrayage AC/klaxon 20A |
| 5 | — |
| 6 | Module de commande avant 15A (FCM) |
| 7 | Phares antibrouillard 20A – si inclus |
| 8 | Phares 15A – Licence. Stationnement. Clignotant. Arrêt. Virage |
| 9 | Module de commande avant 15A (FCM) |
| 10 | Module de commande du groupe motopropulseur 5A (PCM)/moteur de démarrage |
| 11 | Module d’arrêt automatique 25A/commande du groupe motopropulseur (PCM) |
| 12 | — |
| 13 | — |
| 14 | Module de commande du groupe motopropulseur 25A (PCM) |
| 15 | Injecteurs 20A. Bobines d’allumage |
| 16 | — |
| 17 | Vannes du système de freinage antiblocage (ABS) 30A – si incluses/Module de commande du groupe motopropulseur (PCM) |
| 18 | Brosse/lave-glace 30A |
| 19 | Ventilateur de radiateur 50A |
| 20 | Moteur de démarrage 20A |
| 21 | Moteur de pompe du système de freinage antiblocage (ABS) 50A – si inclus |
| 22 | Embrayage AC 40A/ventilateur de radiateur haut-bas |
| 23 | — |
| 24 | Ventilateur de radiateur 60A – AWD |
| 25 | Module de commande avant 30A (FCM) |
| 26 | Transmission 20A – RLE |
| 27 | Module de commande avant 30A (FCM) |
| Relais | |
| R1 | Klaxon |
| R2 | Embrayage du compresseur de climatisation |
| R3 | Commande du ventilateur de radiateur (haut/bas) |
| R4 | Ventilateur de radiateur (haut) |
| R5 | Essuie-glaces ON/OFF |
| R6 | Commande de transmission |
| R7 | Commande du ventilateur de radiateur |
| R8 | Essuie-glace Haut/Bas |
| R9 | Moteur de démarrage |
| R10 | Pédales réglables |
| R11 | Feu de stationnement |
| R12 | Phare antibrouillard avant |
| R13 | Arrêt automatique |
| R14 | Relais de décharge à haute intensité |
| R15 | Non utilisé |

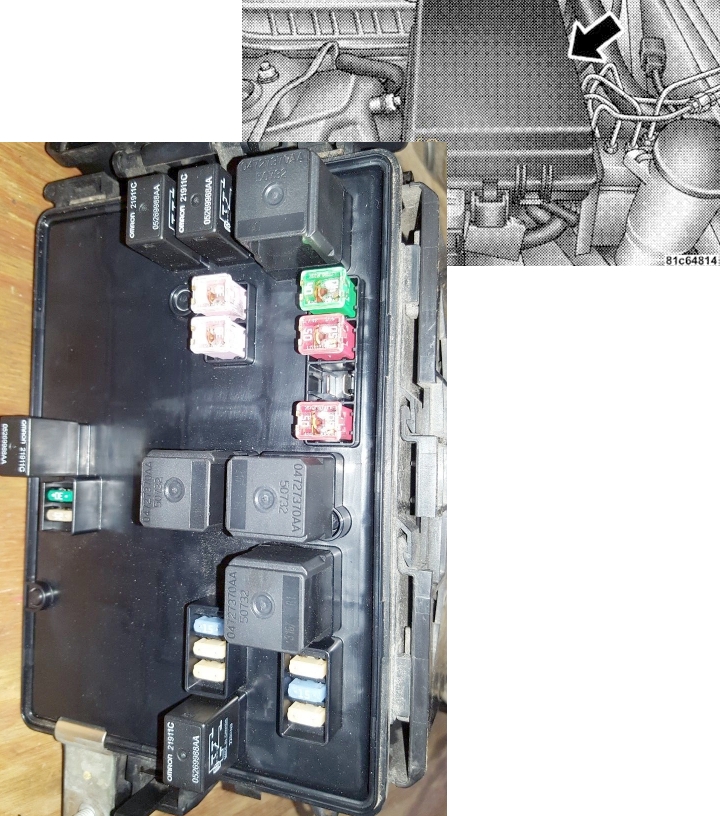

Type 2

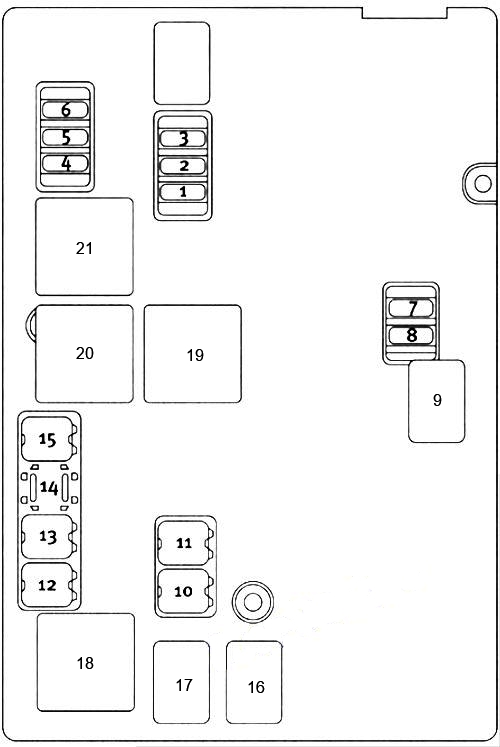

Schéma
Désignation
| 1 | Lave-glace compartiment moteur 15A |
| 2 | Module de commande du groupe motopropulseur 25A (PCM) |
| 3 | Allumage Démarrage/Démarrage 25A |
| 4 | Alternateur 25A/Électroaimant EGR |
| 5 | PCM Diesel 15A – si inclus |
| 6 | Bobines d’allumage 25A/pompes/valve de dérivation |
| 7 | Lave-phares 25A – si inclus |
| 8 | Moteur de démarreur 25A |
| 9 | Relais du moteur de démarreur |
| 10 | Essuie-glace 30A |
| 11 | Vannes du système de freinage antiblocage (ABS) 30A — si incluses |
| 12 | Ventilateur de radiateur 40A |
| 13 | Moteur de pompe du système de freinage antiblocage (ABS) 50A – selon l’équipement |
| 14 | Ventilateur de radiateur 60A |
| 15 | Ventilateur de radiateur 50A |
| 16 | Relais d’essuie-glace ON/OFF |
| 17 | Relais d’essuie-glace haut/bas |
| 18 | Relais de commande de chauffage du radiateur |
| 19 | Relais de commande de chauffage du radiateur (bas) |
| 20 | Relais de commande de chauffage du radiateur (haut) |
| 21 | Relais d’arrêt automatique |
| 22 | Relais Démarrage / Lancement |
Boîte à fusibles du compartiment à bagages
Installée à côté de la batterie.

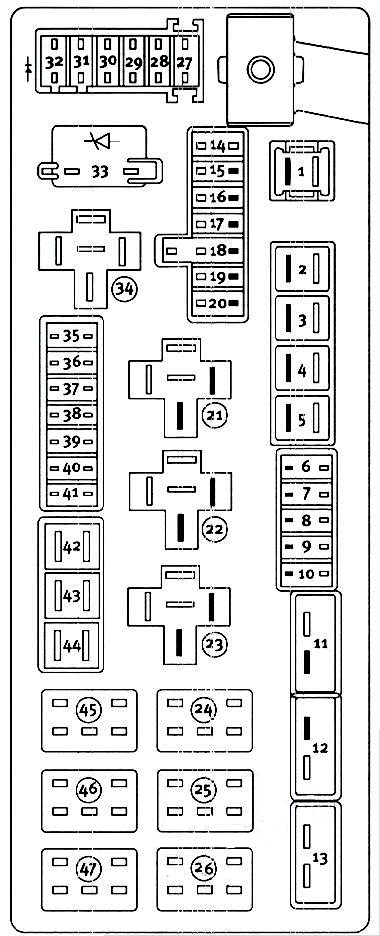

Schéma
Composants protégés
| 1 | 60A Consommation après coupure de contact (IOD) (Le compartiment 1 du centre de distribution d’alimentation arrière contient un fusible IOD noir nécessaire pour l’entretien du véhicule pendant l’assemblage. La pièce de rechange pour le service est un fusible à cartouche jaune de 60 A). |
| 2 | Module d’alimentation intégré 40A (IPM) |
| 3 | — |
| 4 | Module d’alimentation intégré 40A (IPM) |
| 5 | Sièges chauffants 30A – si inclus |
| 6 | Pompe à carburant 20A |
| 7 | Sièges arrière chauffants 15A – si inclus |
| 8 | Connecteur de diagnostic 15A (DLC)/Module de commande sans fil (WCM)/Interrupteur d’allumage sans fil (WIN) |
| 9 | Pré-fusible 20A |
| 10 | — |
| 11 | 25A Outil et interrupteur de siège conducteur (si inclus) (les compartiments 11, 12 et 13 contiennent des fusibles (interrupteurs) à réinitialisation automatique qui ne peuvent être réparés que par un concessionnaire agréé) |
| 12 | 25A Interrupteur de siège passager (si inclus) (les compartiments 11, 12 et 13 contiennent des fusibles (interrupteurs) à réinitialisation automatique qui ne peuvent être réparés que par un concessionnaire agréé) |
| 13 | 25A Modules de porte, commande de vitre conducteur et commande de vitre passager (les compartiments 11, 12 et 13 contiennent des fusibles (interrupteurs) à réinitialisation automatique qui ne peuvent être réparés que par un concessionnaire agréé) |
| 14 | Module de commande/tableau de bord/sécurité de chauffage AC 10A – si inclus |
| 15 | Module de frein de remorque 20A – si inclus |
| 16 | Prise de courant arrière 20A (Magnum) |
| 17 | Tableau de bord 20A |
| 18 | Prise de courant optionnelle 20A |
| 19 | Feux de freinage 10A |
| 20 | — |
| 21 | Mode alternatif |
| 22 | Relais de dégivreur de lunette arrière |
| 23 | Relais de temporisation des accessoires |
| 24 | Relais de transmission |
| 25 | Relais de feux de brouillard arrière |
| 26 | Relais d’essuie-glace arrière |
| 27 | Contrôleur d’immobilisation des passagers 10A (ORC) |
| 28 | Allumage 10A, commande de chauffage AC/phares/interrupteur de maintien des passagers (ORC) |
| 29 | Tableau de bord 5A/programme électronique de stabilité (ESP) – selon l’équipement/module de commande du groupe motopropulseur (PCM)/interrupteur PHARES STOP |
| 30 | Modules de porte 10A / rétroviseurs chauffants / module de commande du système de direction (SCM) |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | Module d’antenne 5A – si inclus/rétroviseurs chauffants |
| 36 | Kit mains libres 20A — si inclus/écran vidéo — si inclus/radio |
| 37 | Transmission 15A |
| 38 | Récepteur de lumière de chargement/satellite vidéo 10A (SDARS) – si inclus/Module d’informations sur le véhicule – si inclus |
| 39 | Rétroviseurs chauffants 10A – si inclus |
| 40 | Rétroviseur intérieur automatique 5A – si inclus/sièges chauffants – si inclus/kit d’interrupteurs |
| 41 | Commande de chauffage AC 10A/phares/aide au stationnement – selon l’équipement/surveillance de la pression des pneus – selon l’équipement |
| 42 | Moteur de ventilateur avant 30A |
| 43 | Dégivreur de lunette arrière 30A |
| 44 | Amplificateur 20 A — si inclus/toit ouvrant — si inclus |
| 45 | Activation du relais de lumière |
| 46 | Relais de pompe à carburant |
| 47 | Relais de sièges arrière chauffants |
Fusibles de l’allume-cigare (prises de courant) sont les fusibles n° 9 (prise de courant de la console) et n° 18 (prise optionnelle)
