Volvo V90 Cross Country (2016) – Boîte à fusibles
Volvo V90 Cross Country (2016) – schéma de la boîte à fusibles
Le Volvo V90 Cross Country est un autre véhicule tout-terrain de la marque suédoise. Il offre une transmission intégrale, un châssis spécialement conçu. La garde au sol est de 21 cm. Le V90 Cross Country a également été équipé de la fonction Hill Descent Control, qui permet de gérer les descentes et les montées raides.
Année de fabrication : 2016.
Le fusible de l’allume-cigare (prise de courant) dans le Volvo V90 Cross Country (2016) est le fusible 24 dans la boîte à fusibles du compartiment moteur.

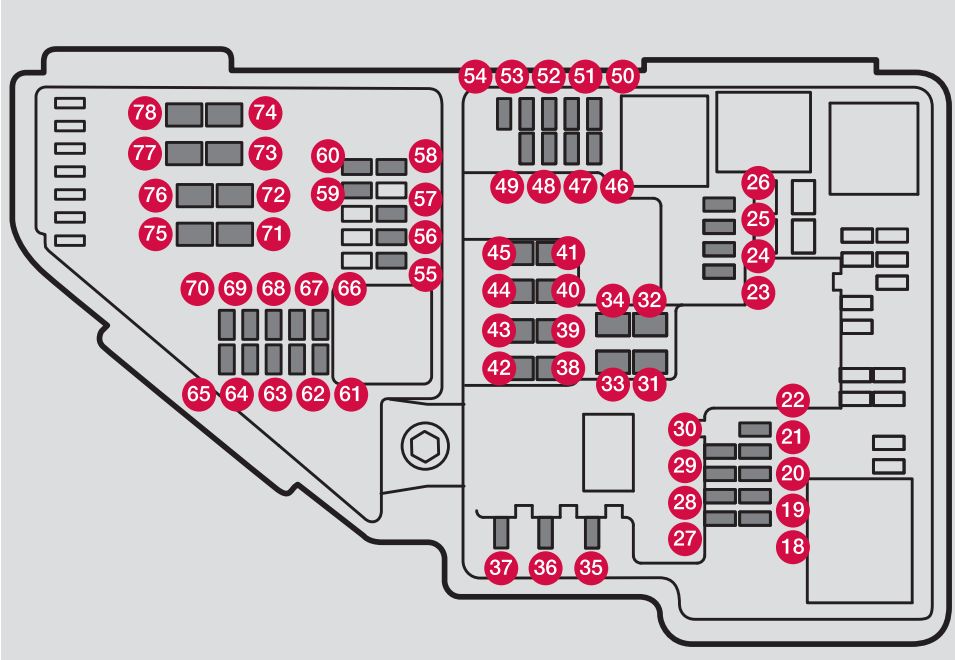

Fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | Prise USB avant * | 5 |
| 24 | Prise 12 V dans la console avant entre les sièges | 15 |
| 25 | Prise 12 V à l’arrière de la console entre les sièges | 15 |
| 26 | Prise 12 V dans le coffre | 15 |
| 27 | – | – |
| 28 | Phare latéral gauche, certains modèles LED | 15 |
| 29 | Phare latéral droit, certains modèles LED | 15 |
| 30 | – | – |
| 31 | Pare-brise chauffant *, côté conducteur | Branche |
| 32 | Pare-brise chauffant *, côté conducteur | 40 |
| 33 | Lave-phares * | 25 |
| 34 | Lave-pare-brise | 25 |
| 35 | – | – |
| 36 | Klaxon | 20 |
| 37 | Sirène d’alarme | 5 |
| 38 | Module de commande du système de freinage (valves, frein de stationnement) | 40 |
| 39 | Essuie-glaces | 30 |
| 40 | Lave-vitre arrière | 25 |
| 41 | Pare-brise chauffant *, côté passager | 40 |
| 42 | – | – |
| 43 | Module de commande du système de freinage (pompe ABS) | 40 |
| 44 | – | – |
| 45 | Pare-brise chauffant *, côté passager | Branche |
| 46 | Alimentation au contact pour :
module de commande moteur, composants de la transmission, direction assistée électrique, module électrique central ; Module de commande du système de freinage |
5 |
| 47 | – | – |
| 48 | Phare latéral droit | 7,5 |
| Phare latéral droit, certains modèles LED | 15 | |
| 49 | – | – |
| 50 | – | – |
| 51 | Module de commande de connexion de la batterie | 5 |
| 52 | Airbag ;
Capteur de poids du passager (OWS) |
5 |
| 53 | Phare latéral gauche | 7,5 |
| Phare latéral gauche, certains modèles LED | 15 | |
| 54 | Capteur de pédale d’accélérateur | 5 |
| 55 | Module de commande de la transmission | 15 |
| 56 | Module de commande moteur | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Module de commande moteur ;
Démarreur ; Valve du turbocompresseur |
20 |
| 62 | Solénoïdes ;
Valves ; Thermostat de refroidissement moteur. |
10 |
| 63 | Régulateurs de vide ; Valve | 7,5 |
| 64 | Module de commande du volet de spoiler ;
Module de commande de la calandre ; Détection de fuite de carburant. |
5 |
| 65 | – | – |
| 66 | Capteurs d’oxygène chauffés (avant et arrière) | 15 |
| 67 | Électrovanne de la pompe à huile ;
Embrayage magnétique de la climatisation ; Capteur d’oxygène chauffé (central). |
15 |
| 68 | – | – |
| 69 | Module de commande moteur | 20 |
| 70 | Allumage ;
Bougies d’allumage |
15 |
| 71 | – | – |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | Démarreur | Bras |
| 78 | Démarreur | 40 |

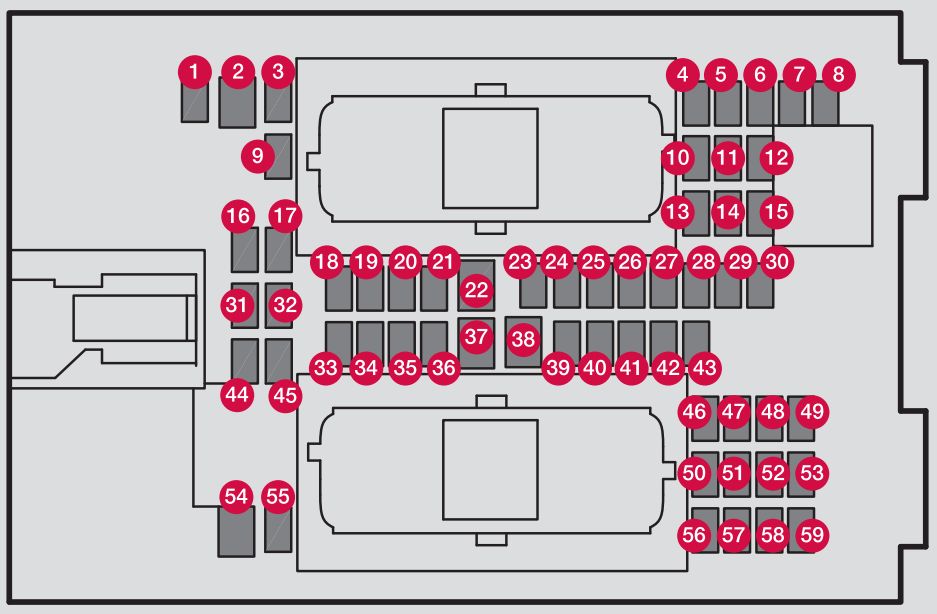

Fusibles dans l’habitacle
Les fusibles de l’habitacle sont situés sous le tiroir.
| Numéro | Description | Ampérage [A] |
| 1 | – | – |
| 2 | Prise 120 V à l’arrière de la console entre les sièges * | 30 |
| 3 | – | – |
| 4 | Capteur de mouvement du système d’alarme A. | 5 |
| 5 | Lecteur multimédia | 5 |
| 6 | Tableau de bord | 5 |
| 7 | Boutons de la console centrale | 5 |
| 8 | Capteur solaire | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Module de volant | 5 |
| 12 | Module pour le bouton de démarrage et le frein de stationnement | 5 |
| 13 | Module de volant chauffant * | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Module de commande du système de climatisation | 10 |
| 19 | – | – |
| 20 | Diagnostic du système embarqué (OBDII) | 10 |
| 21 | Écran central | 5 |
| 22 | Module de ventilateur du système de climatisation (avant) | 40 |
| 23 | – | – |
| 24 | Éclairage des instruments ;
Éclairage supplémentaire ; Fonction de gradation automatique du rétroviseur ; Capteur de pluie et de lumière ; Clavier sur la console arrière du tunnel * ; Sièges avant réglables électriquement * ; Panneaux de commande des portes arrière. |
7,5 |
| 25 | Module de commande des fonctions d’assistance au conducteur | 5 |
| 26 | Toit panoramique et pare-soleil * | 20 |
| 27 | Affichage tête haute * | 5 |
| 28 | Éclairage d’accueil | 5 |
| 29 | – | – |
| 30 | Affichage de la console de pavillon (rappel de ceinture de sécurité, indicateur d’airbag latéral passager) | 5 |
| 31 | – | – |
| 32 | Capteur d’humidité | 5 |
| 33 | Module de porte arrière côté passager | 20 |
| 34 | Fusibles dans le coffre | 10 |
| 35 | Module de commande de connexion Internet ;
Module de commande Volvo On Call |
5 |
| 36 | Module de porte arrière côté conducteur | 20 |
| 37 | Module de commande Infotainment (amplificateur) | 40 |
| 38 | – | – |
| 39 | Module d’antenne multibande | 5 |
| 40 | Fonction de massage du siège avant | 5 |
| 41 | – | – |
| 42 | Essuie-glace arrière | 15 |
| 43 | Module de commande de la pompe à carburant | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Chauffage du siège avant côté conducteur * | 15 |
| 47 | Chauffage des sièges avant côté passager * | 15 |
| 48 | Pompe de liquide de refroidissement | 10 |
| 49 | – | – |
| 50 | Module de porte avant côté conducteur | 20 |
| 51 | Module de commande de châssis actif * | 20 |
| 52 | – | – |
| 53 | Module de commande Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Module de porte avant côté passager | 20 |
| 57 | – | – |
| 58 | – | – |
| 59 | Interrupteur automatique pour les fusibles 53 et 58 | 15 |

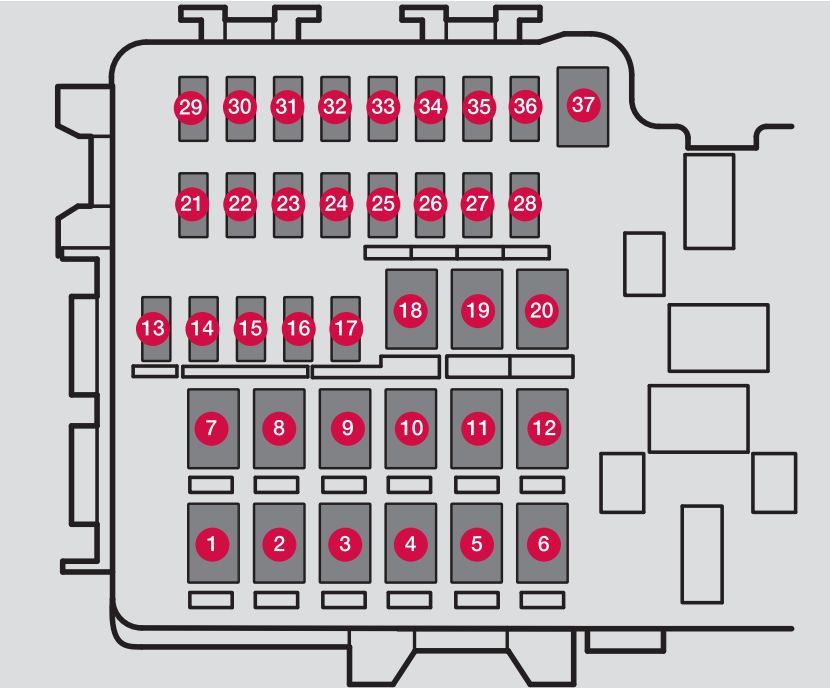

Fusibles dans le coffre
| Numéro | Description | Ampérage [A] |
| 1 | Pare-brise arrière chauffant | 30 |
| 2 | – | – |
| 3 | Compresseur de suspension pneumatique * | 40 |
| 4 | Moteur de verrouillage du dossier de siège arrière côté passager | 15 |
| 5 | – | – |
| 6 | Moteur de verrouillage du dossier de siège arrière côté conducteur | 15 |
| 7 | – | – |
| 8 | – | – |
| 9 | Hayon électrique * | 25 |
| 10 | Module de siège avant réglable électriquement (côté passager) * | 20 |
| 11 | Module de commande d’attelage * | 40 |
| 12 | Module de tension de ceinture de sécurité (côté passager) | 40 |
| 13 | Enroulements internes du relais | 5 |
| 14 | – | – |
| 15 | Module de détection de mouvement du pied pour l’ouverture électrique du hayon * | 5 |
| 16 | – | – |
| 17 | – | – |
| 18 | Module de commande d’attelage * | 25 |
| 19 | Siège avant à commande électrique (module de siège conducteur * | 20 |
| 20 | Module de tension de ceinture de sécurité (côté conducteur) | 40 |
| 21 | Caméra de stationnement * | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Modules d’airbag et de prétensionneurs de ceinture de sécurité | 5 |
| 27 | – | – |
| 28 | Siège arrière chauffant (côté conducteur) * | 15 |
| 29 | – | – |
| 30 | Informations sur l’angle mort (BLIS) * | 5 |
| 31 | – | – |
| 32 | Modules de prétensionneurs de ceinture de sécurité | 5 |
| 33 | Actionneur du système d’émission | 5 |
| 34 | – | – |
| 35 | Module de commande de transmission intégrale * | 15 |
| 36 | Siège arrière chauffant (côté passager) * | 15 |
| 37 | – | – |
