Volvo V50 (2004-2012) – boîte à fusibles
Volvo V50 – schéma de la boîte à fusibles
Année de fabrication : 2004, 2005, 2006, 2007, 2008.
Les fusibles de l’allume-cigare (prises de courant) de la Volvo V50 sont les fusibles 45 (prise de courant) et 77 (prise de courant dans le compartiment moteur) dans la boîte à fusibles de l’habitacle.
Emplacement de la boîte à fusibles

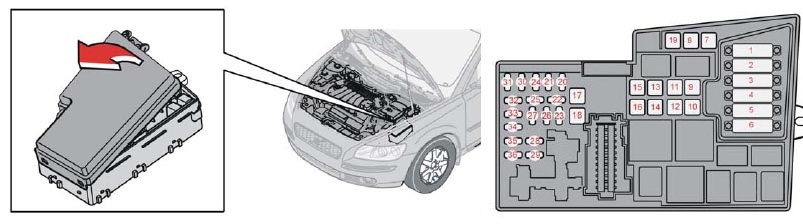

Compartiment moteur
La boîte à fusibles est située sur le côté droit du compartiment moteur.
Habitacle

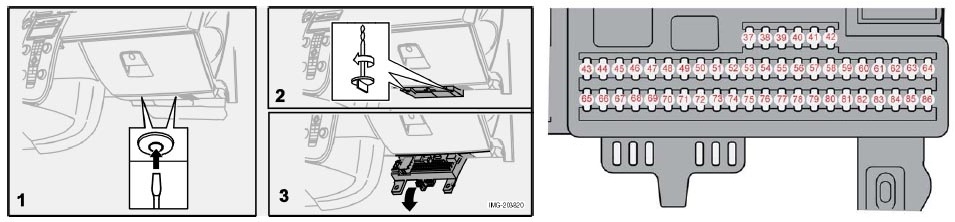

La boîte à fusibles de l’habitacle est située sous la boîte à gants.
Schémas des boîtes à fusibles
2004 – les fusibles sont situés dans un seul tableau
Compartiment moteur
Habitacle
| Numéro | Description | Ampérage [A] |
|---|---|---|
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur (radiateur) | 50A |
| 2 | Direction assistée | 80A |
| 3 | Alimentation de la boîte à fusibles de l’habitacle | 60A |
| 4 | Alimentation de la boîte à fusibles de l’habitacle | 60A |
| 5 | Élément ; unité de climatisation | 80A |
| 6 | Non utilisé | |
| 7 | Pompe ABS | 30A |
| 8 | Vannes ABS | 20A |
| 9 | Module de commande moteur | 30A |
| 10 | Ventilateur du système de climatisation | 40A |
| 11 | Lave-phares | 20A |
| 12 | Lunette arrière chauffante | 30A |
| 13 | Relais du moteur de démarrage | 30A |
| 14 | Connecteur de remorque ;
Module d’accessoires d’aide au stationnement arrière (accessoire). |
40A |
| 15 | Non utilisé | |
| 16 | Alimentation de la boîte à fusibles de l’habitacle | 40A |
| 17 | Essuie-glaces | 30A |
| 18 | Alimentation de la boîte à fusibles de l’habitacle | 40A |
| 19 | Non utilisé | |
| 20 | Klaxon | 15A |
| 21 | Non utilisé | |
| 22 | Non utilisé | |
| 23 | Module de commande moteur (ECM) ;
Module de commande de transmission (TCM). |
10 A |
| 24 | Non utilisé | |
| 25 | Non utilisé | |
| 26 | Clé de contact | 15A |
| 27 | Compresseur de climatisation | 10 A |
| 28 | Non utilisé | |
| 29 | Phares antibrouillard avant (option) | 15A |
| 30 | Module de commande moteur | 10 A |
| 31 | Régulateur de tension de l’alternateur | 10 A |
| 32 | Injecteurs de carburant | 10 A |
| 33 | Élément chauffant – sonde lambda chauffée | 20A |
| 34 | Bobines d’allumage ;
Module de commande moteur. |
10 A |
| 35 | Vannes des capteurs moteur ;
Relais de climatisation. |
15A |
| 36 | Module de commande moteur (ECM) | 10 A |
| 37 | Non utilisé | |
| 38 | Non utilisé | |
| 39 | Non utilisé | |
| 40 | Non utilisé | |
| 41 | Non utilisé | |
| 42 | Non utilisé |
| Numéro | Description | Ampérage [A] |
|---|---|---|
| 43 | Système de navigation Volvo (option) ;
Système audio. |
15A |
| 44 | SRS | 10 A |
| 45 | Prises 12 V dans l’habitacle | 15A |
| 46 | Éclairage – boîte à gants ; tableau de bord ; espace pour les pieds | 5A |
| 47 | Éclairage de plafond ; miroir de courtoisie | 5A |
| 48 | Non utilisé | |
| 49 | Système de retenue supplémentaire (SRS) ;
Capteur de poids de l’occupant (OWS). |
10 A |
| 50 | Non utilisé | |
| 51 | Phares bi-xénon (option) | 10 A |
| 52 | ABS | 5A |
| 53 | Direction assistée | 10 A |
| 54 | Module de commande de transmission (TCM) ; différentiel électronique | 10 A |
| 55 | Non utilisé | |
| 56 | Bouton au volant (option) ;
Sirène d’alarme. |
10 A |
| 57 | Diagnostic embarqué ;
Interrupteur de feux de freinage. |
15A |
| 58 | Phare droit ; feux supplémentaires | 7,5A |
| 59 | Phare gauche ; feux supplémentaires | 7,5A |
| 60 | Siège conducteur chauffant (option) | 15A |
| 61 | Siège passager chauffant (option) | 15A |
| 62 | Toit panoramique (option) | 20A |
| 63 | Lève-vitre électrique – arrière côté passager | 20A |
| 64 | Récepteur radio ;
Système de positionnement global – GPS (option). |
5A |
| 65 | Système de navigation Volvo (option) ;
Système audio |
5A |
| 66 | Système de climatisation ;
Système audio. |
10 A |
| 67 | Non utilisé | |
| 68 | Régulateur de vitesse | 5A |
| 69 | Système de climatisation ;
Capteur de pluie (option). |
5A |
| 70 | Non utilisé | |
| 71 | Non utilisé | |
| 72 | Non utilisé | |
| 73 | Toit ouvrant ;
Éclairage de plafond avant ; Rétroviseur à atténuation automatique ; Rappel de ceinture de sécurité. |
5A |
| 74 | Relais de pompe à carburant | 15A |
| 75 | Non utilisé | |
| 76 | Non utilisé | |
| 77 | Prise 12 V dans le coffre | 15A |
| 78 | Non utilisé | |
| 79 | Feux de recul | 5A |
| 80 | Non utilisé | |
| 81 | Lève-vitres et serrures électriques – arrière côté conducteur | 20A |
| 82 | Lève-vitres et serrures électriques – avant côté passager | 25A |
| 83 | Lève-vitres et serrures électriques – avant côté conducteur | 25A |
| 84 | Siège passager à commande électrique | 25A |
| 85 | Siège conducteur à commande électrique | 25A |
| 86 | Relais d’éclairage intérieur ; sièges électriques | 5A |
2005 – les fusibles sont situés dans un seul tableau
Compartiment moteur
Habitacle
| Numéro | Description | Ampérage [A] |
|---|---|---|
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de liquide de refroidissement (radiateur) | 50A |
| 2 | Direction assistée | 80A |
| 3 | Alimentation de la boîte à fusibles de l’habitacle | 60A |
| 4 | Alimentation de la boîte à fusibles de l’habitacle | 60A |
| 5 | Élément ; unité de climatisation | 80A |
| 6 | Non utilisé | |
| 7 | Pompe ABS | 30A |
| 8 | Vannes ABS | 20A |
| 9 | Unité de commande moteur (ECM) | 30A |
| 10 | Ventilateur du système de climatisation | 40A |
| 11 | Lave-phares | 20A |
| 12 | Alimentation de la lunette arrière chauffante | 30A |
| 13 | Relais du moteur de démarrage | 30A |
| 14 | Connecteur de remorque | 40A |
| 15 | Non utilisé | |
| 16 | Canal pour système audio | 30A |
| 17 | Essuie-glaces | 30A |
| 18 | Alimentation de la boîte à fusibles de l’habitacle | 40A |
| 19 | Non utilisé | |
| 20 | Klaxon | 15A |
| 21 | Non utilisé | |
| 22 | Haut-parleur basse fréquence | 15A |
| 23 | Unité de commande moteur (ECM) ;
Unité de commande de transmission (TCM). |
10 A |
| 24 | Non utilisé | |
| 25 | Non utilisé | |
| 26 | Clé de contact | 15A |
| 27 | Compresseur de climatisation ;
Vanne d’arrêt d’eau. |
10 A |
| 28 | Unité de commande du système de climatisation (CCM) ;
Unité de commande multimédia (MMM). |
10 A |
| 29 | Phares antibrouillard avant (option) | 15A |
| 30 | Unité de commande moteur (ECM) | 3A |
| 31 | Régulateur de tension de l’alternateur | 10 A |
| 32 | Injecteurs de carburant | 10 A |
| 33 | Élément chauffant – sonde lambda chauffée | 20A |
| 34 | Bobines d’allumage ;
Unité de commande moteur. |
10 A |
| 35 | Vannes des capteurs moteur ;
Relais de climatisation ; Bobine de relais de vanne d’arrêt d’eau. |
15A |
| 36 | Unité de commande moteur (ECM) | 10 A |
| 37 | Non utilisé | |
| 38 | Non utilisé | |
| 39 | Non utilisé | |
| 40 | Non utilisé | |
| 41 | Non utilisé | |
| 42 | Non utilisé |
| Numéro | Description | Ampérage [A] |
|---|---|---|
| 43 | Système audio | 15A |
| 44 | Système de retenue supplémentaire (SRS) | 10 A |
| 45 | Présence 12 V sur la banquette arrière | 15A |
| 46 | Éclairage – habitacle ; tableau de bord ; et pieds | 5A |
| 47 | Toit ouvrant (option) ;
Rétroviseurs latéraux |
5A |
| 48 | Essuie-glace et lave-glace de hayon | 15A |
| 49 | Système de retenue supplémentaire (SRS) ;
Capteur de poids de l’occupant (OWS). |
10 A |
| 50 | Non utilisé | |
| 51 | Phares bi-xénon (option) | 10 A |
| 52 | ABS | 5A |
| 53 | Direction assistée | 10 A |
| 54 | Module de commande de transmission (TCM) ;
Différentiel électronique (DEM). |
10 A |
| 55 | Non utilisé | |
| 56 | Module de commande de charge de batterie | 10 A |
| 57 | Ordinateur de bord ; interrupteur de feux de freinage | 15A |
| 58 | Feu de croisement droit ; feux supplémentaires | 7,5A |
| 59 | Feu de croisement gauche | 7,5A |
| 60 | Siège conducteur chauffant (option) | 15A |
| 61 | Siège passager chauffant (option) | 15A |
| 62 | Toit ouvrant (option) | 20A |
| 63 | Lève-vitre électrique et verrouillage de porte – porte arrière côté passager | 20A |
| 64 | Récepteur radio ;
Système de positionnement global – GPS (option). |
5A |
| 65 | Système de navigation Volvo (option) ;
Système audio. |
5A |
| 66 | Module de commande du système audio (ICM) ;
Bobine de relais du système audio. |
10 A |
| 67 | Non utilisé | |
| 68 | Régulateur de vitesse | 5A |
| 69 | Système de climatisation ;
Capteur de pluie (option). |
5A |
| 70 | Non utilisé | |
| 71 | Non utilisé | |
| 72 | Non utilisé | |
| 73 | Toit ouvrant ;
Éclairage de plafond avant ; Rétroviseur à atténuation automatique ; Rappel de ceinture de sécurité. |
5A |
| 74 | Relais de pompe à carburant | 15A |
| 75 | Non utilisé | |
| 76 | Non utilisé | |
| 77 | Présence 12 V dans le compartiment de chargement ;
Module de commande d’accessoires (AEM). |
15A |
| 78 | Non utilisé | |
| 79 | Feux de recul | 5A |
| 80 | Non utilisé | |
| 81 | Lève-vitres et serrures électriques – porte arrière côté conducteur | 20A |
| 82 | Lève-vitres et serrures électriques – porte avant côté passager | 25A |
| 83 | Lève-vitres et serrures électriques – porte avant côté conducteur | 25A |
| 84 | Siège passager à commande électrique | 25A |
| 85 | Siège conducteur à commande électrique | 25A |
| 86 | Relais d’éclairage intérieur ; sièges électriques | 5A |
2006-2008
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2008)
| Numéro | Description | Ampère [A] |
|---|---|---|
| Numéro | Description | Ampère [A] |
| 1. | Ventilateur de radiateur | 50 A |
| 2. | Direction assistée (pas moteur 1,6 l) | 80 A |
| 3. | Alimentation de la boîte à fusibles de l’habitacle | 60 A |
| 4. | Alimentation de la boîte à fusibles de l’habitacle | 60 A |
| 5. | Élément de climatisation ;
Chauffage PTC supplémentaire (option). |
80 A |
| 6. | Bougies de préchauffage (diesel 4 cylindres). | 60 A |
| 6. | Bougies de préchauffage (diesel 5 cylindres). | 70 A |
| 7. | Pompe ABS. | 30 A |
| 8. | Vannes ABS | 20 A |
| 9. | Fonctions moteur | 30 A |
| 10. | Ventilateur. | 40 A |
| 11. | Nettoyage des phares | 20 A |
| 12. | Alimentation de la lunette arrière chauffante. | 30 A |
| 13. | Relais du moteur de démarrage. | 30 A |
| 14. | Câblage de remorque | 40 A |
| 15. | Réserve | – |
| 16. | Alimentation du système d’infodivertissement. | 30 A |
| 17. | Essuie-glaces. | 30 A |
| Numéro | Description | Ampérage [A] |
|---|---|---|
| 18. | Alimentation de la boîte à fusibles de l’habitacle | 40 A |
| 19. | Réserve | – |
| 20. | Klaxon | 15 A |
| 21. | Chauffage de carburant supplémentaire ;
Chauffage de l’habitacle. |
20 A |
| 22 . | Réserve | – |
| 23. | Module de commande moteur ECM (essence 5 cylindres) ;
Transmission (TCM) |
10 A |
| 24. | Filtre à carburant chauffant ;
Désémulsifiant élément PTC (diesel 5 cylindres). |
20 A |
| 25. | Réserve | – |
| 26. | Clé de démarrage | 15 A |
| 27. | Compresseur de climatisation | 10 A |
| 28. | Réserve | – |
| 29. | Phare avant | 15 A |
| 30. | Module de commande moteur ECM (essence 1.6 I, diesel 2.0 I) | 3 A |
| 31. | Régulateur de tension, alternateur 4 cylindres. | 10 A |
| 32. | Injecteurs (essence 5 cylindres) ;
Sonde lambda (essence 4 cylindres) ; Radiateur d’air comprimé (diesel 4 cylindres) ; Capteur de débit d’air et commande de turbocompresseur (diesel 5 cylindres). |
10 A |
| 33. | Pompe de sonde lambda et pompe à vide (essence 5 cylindres) ;
Module de commande moteur (diesel 5 cylindres) ; Chauffage de filtre à carburant (diesel 4 cylindres). |
20 A |
| 34. | Bobines d’allumage (essence) ;
Injecteurs (essence 1,6 l) ; Pompe à carburant (diesel 4 cylindres) ; Convertisseur de pression, climatisation (5 cylindres) ; Bougies de préchauffage et commande d’émissions EGR (diesel 5 cylindres). |
10 A |
| 35. | Capteurs moteur pour vannes ;
Bobines de relais ; Élément PTC de climatisation ; Récupérateur d’huile (essence 5 cylindres) ; Module de commande moteur ECM (diesel 5 cylindres) ; Réservoir (essence) ; Injecteurs (essence 1,8/2,0 l) ; Capteur de débit d’air massique MAF (essence 5 cylindres, diesel 4 cylindres) ; Commande de turbocompresseur (diesel 4 cylindres) ; Convertisseur de pression de direction assistée (essence 1,6 l) ; Commande d’émissions EGR (diesel 4 cylindres). |
15 A |
| 36. | Module de commande moteur ECM (pas diesel 5 cylindres) ;
Capteur de position de la pédale d’accélérateur ; Sonde lambda (diesel 5 cylindres). |
10 A |
- Les fusibles 19-36 sont de type « Mini Fuse ».
- Les fusibles 7-18 sont de type « JCASE » et doivent être remplacés dans un centre de service Volvo agréé.
- Les fusibles 1-6 sont de type « Midi Fuse » et ne peuvent être remplacés que dans un centre de service Volvo agréé.
Habitacle
Affectation des fusibles dans l’habitacle (2008)
| Numéro | Description | Ampère [A] |
|---|---|---|
| Numéro | Description | Ampère [A] |
| 37. | Réserve | – |
| 38. | Réserve | – |
| 39. | Réserve | – |
| 40. | Réserve | – |
| 41. | Réserve | – |
| 42. | Réserve | – |
| 43. | Téléphone ;
Système audio ; RTI (option). |
15A |
| 44. | Système SRS ;
Unité de commande moteur ECM (5 cylindres). |
10 A |
| 45. | Prise électrique | 15A |
| 46. | Habitacle ;
Boîte à gants et éclairage de courtoisie. |
5A |
| 47. | Éclairage intérieur | 5A |
| 48. | Essuie-glace et lave-glace de hayon | 15A |
| 49. | Système SRS | 10 A |
| 50. | Réserve | – |
| 51. | Chauffage supplémentaire de l’habitacle ;
AWD ; Relais de filtre à carburant ; Chauffage. |
10 A |
| 52. | Unité de commande de transmission (TCM) ;
Système ABS. |
5A |
| 53. | Direction assistée | 10 A |
| 54. | Aide au stationnement ;
Bi-Xénon (option). |
10 A |
| 55. | Unité de commande sans clé | 20A |
| 56. | Unité de commande à distance ;
Unité de commande de sirène. |
10 A |
| 57. | Connecteur d’interface de données (DLC) ;
Interrupteur de feux de freinage. |
15A |
| 58. | Phare de croisement (droit) ;
Bobine de relais pour feux auxiliaires. |
7,5A |
| 59. | Phares de croisement, gauche | 7,5A |
| 60. | Chauffage de siège (côté conducteur) | 15A |
| Numéro | Description | Ampère [A] |
|---|---|---|
| 61. | Chauffage de siège (côté passager) | 15A |
| 62. | Toit ouvrant | 20A |
| 63. | Alimentation pour porte arrière droite | 20A |
| 64. | RTI (option) | 5A |
| 65. | Système d’infodivertissement | 5A |
| 66. | Module de commande du système d’infodivertissement (ICM) ;
Climatisation. |
10 A |
| 67. | Réserve | – |
| 68. | Régulateur de vitesse | 5A |
| 69. | Climatisation ;
Capteur de pluie ; Bouton BLIS. |
5A |
| 70. | Réserve | – |
| 71. | Réserve | – |
| 72. | Réserve | – |
| 73. | Toit ouvrant ;
Console supérieure d’éclairage intérieur (OHC) ; Rappel de ceinture de sécurité arrière ; Rétroviseur à atténuation automatique. |
5A |
| 74. | Relais de pompe à carburant | 15A |
| 75. | Réserve | – |
| 76. | Réserve | – |
| 77. | Prise électrique dans le coffre ;
Module électronique supplémentaire (AEM). |
15A |
| 78. | Réserve | – |
| 79. | Feu de recul | 5A |
| 80. | Réserve | – |
| 81. | Alimentation pour porte arrière gauche | 20A |
| 82. | Alimentation pour porte avant droite | 25A |
| 83. | Alimentation pour porte avant gauche | 25A |
| 84. | Siège passager à commande électrique | 25A |
| 85. | Siège conducteur à commande électrique | 25A |
| 86. | Éclairage intérieur ;
Éclairage du coffre ; Sièges électriques ; Jauge de niveau de carburant (1.8F). |
5A |
Volvo V50 – schéma de la boîte à fusibles
Année de fabrication : 2009, 2010.
Les fusibles de l’allume-cigare (prises de courant) de la Volvo V50 sont les fusibles 45 (prise de courant) et 77 (prise de courant dans le coffre) dans la boîte à fusibles de l’habitacle.
Emplacement de la boîte à fusibles
Compartiment moteur
La boîte à fusibles est située sur le côté droit du compartiment moteur.
Habitacle
La boîte à fusibles de l’habitacle est située sous la boîte à gants.
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2009, 2010)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 1. | Ventilateur (radiateur) | 50A |
| 2. | Direction assistée | 80A |
| 3. | Alimentation de la boîte à fusibles de l’habitacle | 60A |
| 4. | Alimentation de la boîte à fusibles de l’habitacle | 60A |
| 5. | Élément, unité de climatisation | 80A |
| 6. | Non utilisé | |
| 7. | Pompe ABS | 30A |
| 8. | Vannes ABS | 20A |
| 9. | Fonctions moteur | 30A |
| 10. | Ventilateur du système de climatisation | 40A |
| 11. | Lave-phares | 20A |
| 12. | Alimentation de la lunette arrière chauffante | 30A |
| 13. | Relais du moteur de démarrage | 30A |
| 14. | Connecteur de remorque (accessoire) | 40A |
| 15. | Non utilisé | |
| 16. | Canal pour système audio | 30A |
| 17 . | Essuie-glaces | 30A |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 18 . | Alimentation de la boîte à fusibles de l’habitacle | 40A |
| 19 . | Non utilisé | |
| 20. | Klaxon | 15A |
| 21. | Non utilisé | |
| 22. | Non utilisé | |
| 23. | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 A |
| 24. | Non utilisé | |
| 25. | Non utilisé | |
| 26. | Clé de démarrage | 15A |
| 27. | Compresseur de climatisation | 10 A |
| 28. | Non utilisé | |
| 29. | Phares antibrouillard avant (option) | 15A |
| 30. | Non utilisé | |
| 31. | Non utilisé | |
| 32. | Injecteurs de carburant | 10 A |
| 33. | Capteur d’oxygène chauffé ; Pompe à vide. | 20A |
| 34. | Bobines d’allumage ; Capteur de pression de climatisation. | 10 A |
| 35. | Vannes des capteurs moteur ; Relais de climatisation ; Bobine de relais ; Séparateur d’huile de l’élément PTC ; Canister ; Débitmètre massique d’air. | 15A |
| 36. | Module de commande moteur (ECM) ; Capteur de papillon. | 10 A |
- Les fusibles 1-18 sont des relais/interrupteurs automatiques et ne doivent être retirés ou remplacés que par un technicien de service Volvo agréé.
- Les fusibles 19-36 peuvent être remplacés à tout moment si nécessaire.
Habitacle
Affectation des fusibles dans l’habitacle (2009, 2010)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| – | Fusible 37-42, non utilisé | – |
| 43. | Système audio ; Bluetooth ; Système de navigation Volvo (option). | 15A |
| 44. | Système de retenue supplémentaire (SRS) ; Module de commande moteur. | 10 A |
| 45. | Prise 12 V sur la banquette arrière | 15A |
| 46. | Éclairage – boîte à gants, tableau de bord et espace pour les pieds | 5A |
| 47. | Éclairage intérieur | 5A |
| 48. | Essuie-glace et lave-glace de lunette arrière | 15A |
| 49. | Système de retenue supplémentaire (SRS) ; Capteur de poids du passager (OWS), | 10 A |
| 50. | Non utilisé | |
| 51. | AWD ; Relais de filtre à carburant. | 10 A |
| 52. | Module de commande de transmission (TCM) ; ABS. | 5A |
| 53. | Direction assistée | 10 A |
| 54. | Aide au stationnement (option) ; Phares actifs en virage (option). | 10 A |
| 55. | Non utilisé | |
| 56. | Module de clé à distance Système de navigation Volvo ; Module de commande de sirène d’alarme. | 10 A |
| 57. | Prise de diagnostic embarquée ; Interrupteur de feux de freinage. | 15A |
| 58. | Phare de croisement droit ; Relais de phares auxiliaires. | 7,5A |
| 59. | Phare de croisement gauche | 7,5A |
| 60. | Siège conducteur chauffant (option) | 15A |
| 61. | Siège passager chauffant (option) | 15A |
| 62. | Toit ouvrant (option) | 20A |
| 63. | Lève-vitre électrique et verrouillage de porte – porte arrière côté passager | 20A |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 64. | Système audio ; Système de navigation Volvo (option). | 5A |
| 65. | Système d’amplification | 5A |
| 66. | Module de commande du système audio (ICM) ; Climatisation. | 10 A |
| 67. | Non utilisé | |
| 68. | Régulateur de vitesse | 5A |
| 69. | Climatisation ; Capteur de pluie (option) ; Bouton BUS (option). | 5A |
| 70. | Non utilisé | |
| 71. | Non utilisé | |
| 72. | Non utilisé | |
| 73. | Toit ouvrant ; Éclairage intérieur avant ; Rétroviseur à atténuation automatique (option) ; Rappel de ceinture de sécurité. | 5A |
| 74. | Relais de pompe à carburant | 15A |
| 75. | Non utilisé | |
| 76. | Non utilisé | |
| 77. | Module de commande d’accessoires (AEM) | 15A |
| 78. | Non utilisé | |
| 79. | Feux de recul | 5A |
| 80. | Non utilisé | |
| 81. | Lève-vitre électrique et verrouillage de porte – porte arrière côté conducteur | 20A |
| 82. | Lève-vitre électrique – porte avant côté passager | 25A |
| 83. | Lève-vitre électrique et verrouillage de porte – porte avant côté conducteur | 25A |
| 84. | Siège passager à commande électrique | 25A |
| 85. | Siège conducteur à commande électrique | 25A |
| 86. | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5A |
Volvo V50 – schéma des fusibles
Année de fabrication : 2011, 2012.
Les fusibles de l’allume-cigare (prises de courant) de la Volvo V50 sont les fusibles 45 (prise de courant) et 77 (prise de courant dans le compartiment de chargement) dans la boîte à fusibles de l’habitacle.
Emplacement de la boîte à fusibles
Compartiment moteur
La boîte à fusibles est située sur le côté droit du compartiment moteur.
Habitacle
La boîte à fusibles de l’habitacle est située sous la boîte à gants.
2011
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2011)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 1. | Ventilateur (radiateur) | 50A |
| 2. | Direction assistée | 80A |
| 3. | Alimentation de la boîte à fusibles de l’habitacle | 60A |
| 4. | Alimentation de la boîte à fusibles de l’habitacle | 60A |
| 5. | Élément, unité de climatisation | 80A |
| 6. | Non utilisé | |
| 7. | Pompe ABS | 30A |
| 8. | Vannes ABS | 20A |
| 9. | Fonctions moteur | 30A |
| 10. | Ventilateur du système de climatisation | 40A |
| 11. | Lave-phares | 20A |
| 12. | Alimentation de la lunette arrière chauffante | 30A |
| 13. | Relais du moteur de démarrage | 30A |
| 14. | Connexion de remorque (accessoire) | 40A |
| 15. | Non utilisé | |
| 16. | Canal pour système audio | 30A |
| 17. | Essuie-glaces | 30A |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 18. | Alimentation de la boîte à fusibles de l’habitacle | 40A |
| 19. | Non utilisé | |
| 20. | Klaxon | 15A |
| 21. | Non utilisé | |
| 22. | Non utilisé | |
| 23. | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 A |
| 24. | Non utilisé | |
| 25. | Non utilisé | |
| 26. | Allumage | 15A |
| 27. | Compresseur de climatisation | 10 A |
| 28. | Non utilisé | |
| 29. | Phares antibrouillard avant (option) | 15A |
| 30. | Non utilisé | |
| 31. | Non utilisé | |
| 32. | Injecteurs de carburant | 10 A |
| 33. | Capteur d’oxygène chauffé, pompe à vide | 20A |
| 34. | Allumage ; Capteur de pression de climatisation. | 10 A |
| 35. | Vannes des capteurs moteur ; Relais de climatisation ; Bobine de relais ; Séparateur d’huile de l’élément PTC ; Réservoir ; Débitmètre massique d’air. | 15A |
| 36. | Module de commande moteur (ECM) ; Capteur de papillon. | 10 A |
- Les fusibles 1-18 sont des relais/interrupteurs automatiques et ne doivent être retirés ou remplacés que par un technicien de service Volvo agréé.
- Les fusibles 19-36 peuvent être remplacés à tout moment si nécessaire.
Habitacle
Affectation des fusibles dans l’habitacle (2011)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| – | Fusible 37-42, non utilisé | – |
| 43. | Système audio ; Bluetooth ; Système de navigation Volvo (option). | 15A |
| 44. | Système de retenue supplémentaire (SRS) ; Module de commande moteur. | 10 A |
| 45. | Prise 12 V sur la banquette arrière | 15A |
| 46. | Éclairage – boîte à gants, tableau de bord et espace pour les pieds | 5A |
| 47. | Éclairage intérieur | 5A |
| 48. | Essuie-glace et lave-glace de lunette arrière | 15A |
| 49. | Système de retenue supplémentaire (SRS) ; Capteur de poids du passager (OWS). | 10 A |
| 50. | Non utilisé | |
| 51. | AWD ; Relais de filtre à carburant. | 10 A |
| 52. | Module de commande de transmission (TCM) ; ABS. | 5A |
| 53. | Direction assistée | 10 A |
| 54. | Aide au stationnement (option) ; Feux actifs (option). | 10 A |
| 55. | Non utilisé | |
| 56. | Module de clé sans clé Système de navigation Volvo ; Module de commande de sirène d’avertissement. | 10 A |
| 57. | Prise de diagnostic embarquée ; Interrupteur de feux de freinage. | 15A |
| 58. | Phare de croisement droit ; Relais de phares auxiliaires. | 7,5A |
| 59. | Phare de croisement gauche | 7,5A |
| 60. | Siège conducteur chauffant (option) | 15A |
| 61. | Siège passager chauffant (option) | 15A |
| 62. | Toit ouvrant (option) | 20A |
| 63. | Lève-vitre électrique et fermeture de porte – porte arrière droite | 20A |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 64. | Radio satellite Sirius (option) | 5A |
| 65. | Système audio | 5A |
| 66. | Module de commande du système audio (ICM) ; Système de climatisation. | 10 A |
| 67. | Non utilisé | |
| 68. | Régulateur de vitesse | 5A |
| 69. | Climatisation, capteur de pluie (option) ; Bouton BUS (option). | 5A |
| 70. | Non utilisé | |
| 71. | Non utilisé | |
| 72. | Non utilisé | |
| 73. | Toit ouvrant ; Éclairage de plafond avant ; Rétroviseur à atténuation automatique (option) ; Rappel de ceinture de sécurité. | 5A |
| 74. | Relais de pompe à carburant | 15A |
| 75. | Non utilisé | |
| 76. | Non utilisé | |
| 77. | Module de commande d’accessoires (AEM) | 15A |
| 78. | Non utilisé | |
| 79. | Éclairage de recul | 5A |
| 80. | Non utilisé | |
| 81. | Lève-vitre électrique et verrouillage de porte – porte arrière côté conducteur | 20A |
| 82. | Lève-vitre électrique – porte avant côté passager | 25A |
| 83. | Lève-vitre électrique et verrouillage de porte – porte avant côté conducteur | 25A |
| 84. | Siège passager électrique | 25A |
| 85. | Siège conducteur électrique | 25A |
| 86. | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5A |
2012
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2012)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 1. | Ventilateur de refroidissement | 50 A |
| 2. | Direction assistée | 80 A |
| 3. | Alimentation de la boîte à fusibles de l’habitacle | 60 A |
| 4. | Alimentation de la boîte à fusibles de l’habitacle | 60 A |
| 5. | Élément PTC ; Chauffage d’air (option). | 80 A |
| 6. | Bougies de préchauffage (DRIVe) | 60 A |
| 6. | Bougies de préchauffage (diesel 5 cylindres) | 70 A |
| 7. | Pompe ABS | 40 A |
| 8. | Vannes ABS | 20 A |
| 9. | Fonctions moteur | 30 A |
| 10. | Ventilateur | 40 A |
| 11. | Lave-phares | 20 A |
| 12. | Lunette arrière chauffante | 30 A |
| 13. | Électroaimant de cylindre ; Moteur de démarrage. | 30 A |
| 14. | Câblage de remorque (option) | 40 A |
| 15. | Réserve | – |
| 16. | Système d’infodivertissement | 30 A |
| 17. | Essuie-glaces | 30 A |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 18. | Alimentation du panneau de fusibles de l’habitacle | 40 A |
| 19. | Réserve | – |
| 20. | Klaxon | 15 A |
| 21. | Chauffage de carburant supplémentaire ; Chauffage de l’habitacle (option). | 20 A |
| 22. | Réserve | – |
| 23. | Module de commande moteur (essence 5 cylindres) ; Module de commande de transmission (5 cylindres). | 10 A |
| 23. | Module de commande de transmission (4 cylindres) | 15 A |
| 24. | Filtre à carburant chauffant (diesel 5 cylindres) ; Élément PTC ; Séparateur d’huile (diesel 5 cylindres). | 20 A |
| 25. | Module électronique central (CEM) (Start/Stop) | 10 A |
| 26. | Allumage | 15 A |
| 27. | Compresseur de climatisation | 10 A |
| 28. | Réserve | – |
| 29. | Phares antibrouillard avant ; Feux de jour (DRL) (option). | 15 A |
| 30. | Pompe de liquide de refroidissement (Start/Stop) | 10 A |
| 31. | Régulateur de tension ; Alternateur (essence 4 cylindres). | 10 A |
| 32. | Injecteurs (essence 5 cylindres) ; Vanne de commande de turbocompresseur (diesel 5 cylindres) ; Capteur de niveau d’huile (diesel 5 cylindres) ; Vanne de commande ; Débit de carburant (DRIVe) ; Capteur de débit massique d’air (DRIVe) ; Moteur de commande de turbocompresseur (DRIVe). | 10 A |
| 33. | Pompe à vide (essence 5 cylindres) ; Bobine de relais, relais ; Pompe à vide (essence 5 cylindres) ; Module de commande moteur (diesel 5 cylindres) ; Filtre à carburant chauffant (DRIVe). | 20 A |
| 34. | Bobines d’allumage (essence) ; Pressostat, climatisation (5 cylindres) ; Module de commande, bougies de préchauffage (diesel 5 cylindres) ; Commande d’émissions EGR (diesel 5 cylindres) ; Pompe à carburant (DRIVe), Sonde lambda (DRIVe) ; Module de commande moteur (Start/Stop) ; Bobines de relais ; Relais Start/Stop. | 10 A |
| 35. | Bobine de relais ; Système de climatisation, élément PTC ; Récupérateur d’huile (essence 5 cylindres) ; Débit massique d’air (essence 5 cylindres) ; Vanne de commande de turbo (essence 5 cylindres) ; Électroaimants, phases variables de distribution (essence 5 cylindres) ; Injecteurs (essence 2,0 l) ; Vanne EVAP (essence 2,0 l) ; Vanne, mélange carburant-air (essence 2,0 l) ; Vanne de commande, pression de carburant (diesel 5 cylindres) ; Module de commande moteur (diesel 5 cylindres) ; Moteur EGR (DRIVe). | 15 A |
| 36. | Module de commande moteur (essence, DRIVe) ; Capteur de position de la pédale d’accélérateur (diesel 5 cylindres) ; Sonde lambda (diesel 5 cylindres). | 10 A |
- Les fusibles 1-18 sont des relais/interrupteurs automatiques et ne doivent être retirés ou remplacés que par un technicien de service Volvo agréé.
- Les fusibles 19-36 peuvent être remplacés à tout moment si nécessaire.
Habitacle
Affectation des fusibles dans l’habitacle (2012)
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 43. | Télématique (option) ; Système audio ; RTI (option) ; Bluetooth (option). | 15 A |
| 44. | Système SRS ; Module de commande moteur (5 cylindres, DRIVe). | 10 A |
| 45. | Prise électrique, habitacle | 15 A |
| 46. | Habitacle, boîte à gants et éclairage de courtoisie | 5 A |
| 47. | Éclairage intérieur ; Mécanisme d’ouverture de porte à distance (option). | 5 A |
| 48. | Essuie-glace et lave-glace de lunette arrière | 15 A |
| 49. | Système SRS | 10 A |
| 50. | Réserve | – |
| 51. | Élément PTC, chauffage d’air (option) ; Bobine de relais ; Filtre à carburant chauffant (diesel 5 cylindres) ; AWD. | 10 A |
| 52. | Module de commande de transmission ; Système ABS. | 5 A |
| 53. | Direction assistée | 10 A |
| 54. | Aide au stationnement (option) ; Phares au xénon (option). | 10 A |
| 55. | Module de commande sans clé (option) | 20 A |
| 56. | Récepteur de télécommande ; Sirène (option). | 10 A |
| 57. | Connecteur de liaison de données (DLC) ; Interrupteur de feux de freinage. | 15 A |
| 58. | Phare de croisement droit ; Bobine de relais, relais, feux auxiliaires (option). | 7,5 A |
| 59. | Phare de croisement gauche | 7,5 A |
| 60. | Chauffage de siège (côté conducteur) | 15 A |
| 61. | Chauffage de siège (côté passager) | 15 A |
| 62. | Toit ouvrant (option) | 20 A |
| 63. | Alimentation pour porte arrière droite | 20 A |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 64. | Réserve | – |
| 65. | Audio ; Infodivertissement. | 5 A |
| 66. | Audio ; Infodivertissement ; Système de climatisation. | 10 A |
| 67. | Réserve | – |
| 68. | Régulateur de vitesse | 5 A |
| 69. | Climatisation ; Capteur de pluie ; Boutons BUS (option) ; Aide au stationnement (option), DRIVe. | 5 A |
| 70. | Réserve | – |
| 71. | Réserve | – |
| 72. | Réserve | – |
| 73. | Toit ouvrant (option) ; Console de plafond pour éclairage intérieur ; Dispositif de rappel de ceinture de sécurité arrière ; Rétroviseur intérieur à atténuation automatique (option). | 5 A |
| 74. | Pompe à carburant | 15 A |
| 75. | Réserve | – |
| 76. | Réserve | – |
| 77. | Compartiment pour prise de charge, module de commande, accessoires (option) | 15 A |
| 78. | Réserve | – |
| 79. | Éclairage de recul ; Rétroviseur intérieur à atténuation automatique (signal). | 5 A |
| 80. | Réserve | – |
| 81. | Alimentation pour porte arrière gauche | 20 A |
| 82. | Alimentation pour porte avant droite | 25 A |
| 83. | Alimentation pour porte avant gauche | 25 A |
| 84. | Siège électrique, passager | 25 A |
| 85. | Siège électrique, conducteur | 25 A |
| 86. | Éclairage intérieur ; Éclairage du compartiment de chargement ; Sièges électriques ; Jauge de niveau de carburant (2.0F). | 5 A |
Fusibles pour la fonction Start/Stop
Situé sur le côté droit du compartiment moteur.
| Numéro | Description | Ampères [A] |
|---|---|---|
| 11M/1 | Compartiment moteur, distributeur électrique | 125 |
| 11M/2 | Capteur, surveillance de batterie | 15 |
| 25 | Module électronique central (CEM) (tension de référence de la batterie de réserve), moteur diesel | 10 |
À propos de la Volvo V50 (2004-2012)
La Volvo V50, produite de 2004 à 2012, est un break compact qui se distingue par son design élégant et sa praticité. Ce modèle est apprécié pour sa fiabilité et sa sécurité, caractéristiques de la marque Volvo. La V50 offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. L’intérieur du véhicule est spacieux et confortable, avec un accent sur les matériaux de qualité et les technologies modernes, ce qui en fait un choix idéal pour les familles et les particuliers à la recherche d’un véhicule fiable et élégant.
Schéma de la boîte à fusibles Volvo V50
Cette page présente le schéma de la boîte à fusibles de la Volvo V50, essentiel pour l’entretien et les réparations appropriés du véhicule. Sur un modèle Volvo V50 typique, la boîte à fusibles est située à l’intérieur du véhicule, généralement sous le tableau de bord côté conducteur, et une autre est placée dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre véhicule, il est donc important de connaître sa disposition et ses fonctions.
