Volvo S60 (2001-2022) – boîte à fusibles

Volvo S60 I (2001) – schéma des fusibles

Année de fabrication : 2001.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo S60 (2001) est le fusible 13 dans la boîte à fusibles du tableau de bord.

Boîte à fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
1	Accessoires	25
2	Phares additionnels (option)	20
3	–	–
4	Sondes lambda à trois voies	20
5	Chauffage du carter d’huile ; Électrovannes.	15
6	Capteur de masse d’air ; Unité de commande moteur ; Injecteurs.	15
7	Module de papillon des gaz	10
8	Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur.	10
9	Klaxon	15
10	–	–
11	Compresseur de climatisation ; Bobines d’allumage ; Ventilateur électrique.	20

12	Interrupteur de feux de stop	5
13	Essuie-glaces	25
14	ABS/DSTC	30
15	–	–
16	Lave-glace avant ; Lave-phares (certains modèles).	15
17	–	–
18	–	–
19	ABS/DSTC	30
20	–	–
21	–	–
22	Moteur de démarrage	25
23	Module de commande moteur	5
24	–	–

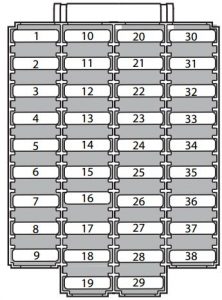

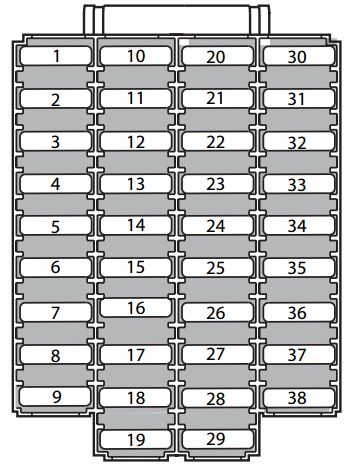

Boîte à fusibles sur le côté du tableau de bord

N°	Description	Ampérage [A]
1	Phare avant gauche	10
2	Phare avant droit	10
3	Phares, feux de croisement	15
4	Phares, feux de route	20
5	Siège conducteur à commande électrique.	30
6	Siège passager à commande électrique	30
7	Siège avant gauche chauffant (option)	15
8	Siège avant droit chauffant (option)	15
9	ABS	5
10	Phare avant gauche longue portée	15
11	Phare avant droit longue portée.	15
12	Essuie-phares (certains modèles)	15
13	Prise électrique 12V	20
14	Siège passager électrique ; Ceinture de sécurité avant.	5
15	Audio, VNS	5
16	Audio	20
17	Amplificateur radio	30
18	Feux de brouillard avant	5

19	VNS	10
20	–	–
21	Transmission automatique ; Verrouillage de la transmission.	10
22	Clignotants	20
23	Module d’interrupteur de lumière, module d’interrupteur ; Fonctions de climatisation et de confort ; Connecteur de diagnostic ; Module de volant.	5
24	Relais d’alimentation X-feed : climatisation, siège conducteur électrique, informations conducteur.	10
25	Alimentation de l’interrupteur d’allumage 30 : Module électronique central : 50, S, X, 15 Airbag X, Relais X, Relais 15, Relais du moteur de démarrage	10
26	Ventilateur du système de climatisation	30
27	Verrouillage centralisé ; Vitres électriques ; Modules de porte avant ; Rétroviseurs.	15
28	Module électronique – éclairage additionnel	10
29	Téléphone	10
30	Feux de stationnement, avant gauche et arrière gauche	10
31	Feux de stationnement ; Avant droit et arrière droit ; Éclairage de plaque d’immatriculation.	10
32	Module électronique central ; Éclairage du miroir de courtoisie ; Direction assistée ; Éclairage général.	10
33	Pompe à carburant	15
34	Toit ouvrant	15
35	Verrouillage centralisé ; Vitres électriques ; Rétroviseur extérieur gauche.	25
36	Verrouillage centralisé ; Vitres électriques ; Rétroviseur extérieur droit.	25
37	Vitres électriques arrière	30
38	–	–

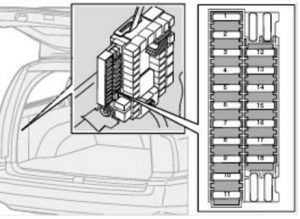

Fusibles dans le coffre

Numéro	Description	Ampérage [A]
1	Module électronique arrière ; Éclairage du compartiment moteur.	10
2	Feux de brouillard arrière	10
3	Feu stop	15
4	Feux de recul	10
5	Dégivreur de lunette arrière ; Relais 15I (accessoires).	5
6	Ouverture du coffre	10
7	Appuie-têtes rabattables	10
8	Portes arrière avec verrouillage centralisé ; Trappe à carburant.	15
9	Attelage de remorque (30 mouvements) (équipement supplémentaire)	15
10	Changeur de CD ; CD ROM ; VNA ; Antenne.	10
11	Module électronique, accessoires	15
12	–	–
13	–	–
14	–	–
15	Attelage de remorque (alimentation 15I)	20
16	Prise électrique dans le coffre (accessoires).	15
17	Module de commande de transmission intégrale	5
18	–	–

Volvo S60 I (2002) – schéma de la boîte à fusibles

Année de fabrication : 2002.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo S60 (2002) est le fusible 13 dans la boîte à fusibles du tableau de bord.

Boîte à fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
1	Accessoires	25
2	Feux additionnels (option)	20
3	Pompe à vide	15
4	Sonde à oxygène à trois voies	20
5	Chauffage de bloc ventilé, électrovannes	10
6	Capteur de masse d’air, unité de commande moteur, injecteurs	15
7	Module de corps de papillon	10
8	Compresseur de climatisation, capteur de position de la pédale d’accélérateur, ventilateur E-box	10
9	Klaxon	15
10	–	–
11	Compresseur de climatisation, bobines d’allumage	20

12	Interrupteur de feux stop	5
13	Essuie-glaces	25
14	ABS / DSTC	30
15	–	–
16	Lave-glace avant, lave-phares (certains modèles)	15
17	Phare avant droit	10
18	Phare avant gauche	10
19	ABS / DSTC	30
20	Feux de route, gauche	15
21	Feux de route, droit	15
22	Moteur de démarrage	35
23	Module de commande moteur	10
24	–	5

Boîte à fusibles sur le côté du tableau de bord

N°	Description	Ampérage [A]
1	Phare avant gauche	10
2	Phare avant droit	10
3	Phares, feux de position.	15
4	Phares, feux de route	20
5	Siège conducteur à commande électrique.	30
6	Siège passager à commande électrique	30
7	Siège avant gauche chauffant (option)	15
8	Siège avant droit chauffant (option)	15
9	ABS	5
10	–	–
11	–	–
12	Essuie-phares (certains modèles)	15
13	Prise électrique 12V	20
14	Siège passager électrique, Ceinture de sécurité avant	5
15	Audio, VNS	5
16	Audio	20
17	Amplificateur radio	30
18	Feux de brouillard avant	5

19	VNS	10
20	Interrupteur de transport	5
21	Transmission automatique, verrouillage de la transmission	10
22	Clignotants	20
23	Module d’interrupteur de lumière ; Module d’interrupteur ; Fonctions de climatisation et de confort ; Connecteur de diagnostic ; Module de volant.	5
24	Relais d’alimentation X-feed : contrôle climatique, siège conducteur électrique, informations conducteur.	10
25	Alimentation de l’interrupteur d’allumage 30 : Unité électronique centrale : 50, S, X, 15 ; Airbag X ; Relais X ; Relais 15 ; Relais du moteur de démarrage.	10
26	Ventilateur du système de climatisation	30
27	Verrouillage centralisé ; Vitres électriques ; Modules de porte avant ; Rétroviseurs.	15
28	Module électronique central – éclairage additionnel	10
29	Téléphone	10
30	Feux de stationnement, avant gauche et arrière gauche	10
31	Feux de stationnement, avant droit et arrière droit, éclairage de plaque d’immatriculation	10
32	Unité électronique centrale, Éclairage du miroir de courtoisie, Direction assistée, Éclairage général	10
33	Pompe à carburant	15
34	Toit ouvrant	15
35	Verrouillage centralisé, vitres électriques, rétroviseur extérieur gauche	25
36	Verrouillage centralisé, vitres électriques, rétroviseur extérieur droit	25
37	Vitres électriques arrière	30
38	–	–

Fusibles dans le coffre

Numéro	Description	Ampérage [A]
1	Module électronique arrière, éclairage du compartiment moteur	10
2	Feux de brouillard arrière	10
3	Feu stop	15
4	Feux de recul	10
5	Dégivreur de lunette arrière, relais 15I (accessoires)	5
6	Ouverture du coffre	10
7	Appuie-têtes rabattables	10
8	Portes arrière avec verrouillage centralisé, trappe à carburant	15
9	Attelage de remorque (30 mouvements) (équipement supplémentaire)	15
10	Changeur de CD ; Antenne.	10
11	Module électronique, accessoires	15
12	–	–
13	–	–
14	–	–
15	Attelage de remorque (alimentation 15I)	20
16	Prise électrique dans le coffre (accessoires)	15
17	Module de commande de transmission intégrale	5
18	–	–

Volvo S60 I (2003) – schéma de la boîte à fusibles

Année de fabrication : 2003.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo S60 (2003) est le fusible 13 dans la boîte à fusibles du tableau de bord.

Boîte à fusibles dans le compartiment moteur

N°	Description	Ampérage [A]
1	Accessoires	25
2	Feux additionnels (option)	20
3	Pompe à vide	15
4	Sonde à oxygène	20
5	Chauffage de bloc ventilé ; Électrovannes.	10
6	Capteur de débit massique d’air ; Unité de commande moteur ; Injecteurs.	15
7	Module de papillon des gaz	10
8	Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur ; Ventilateur E-box.	10
9	Klaxon	15
10	–	–
11	Compresseur de climatisation ; Bobines d’allumage.	20

12	Interrupteur de feux de freinage	5
13	Essuie-glaces	25
14	ABS/STC/DSTC	30
15	–	–
16	Lave-glace avant ; Essuie-glaces et lave-phares (certains modèles)	15
17	Feu de croisement droit	10
18	Feu de croisement gauche	10
19	ABS/STC/DSTC	30
20	Feu de route – gauche	15
21	Feu de route – droit	15
22	Moteur de démarrage	35
23	Module de commande moteur	10
24	–	5

Boîte à fusibles sur le côté du tableau de bord

N°	Description	Ampérage [A]
1	Phares avec feux de croisement	15
2	Phares avec feux de route	20
3	Siège conducteur à commande électrique	30
4	Siège passager à commande électrique	30
5	–	–
6	–	–
7	Siège avant gauche chauffant (option)	15
8	Siège avant droit chauffant (option)	15
9	ABS ; STC ; DSTC.	5
10	–	–
11	–	–
12	Essuie-phares (certains modèles)	15
13	Prise électrique 12V	15
14	Siège passager à commande électrique	5
15	Système audio, VNS	5
16	Système d’amplification	20
17	Feux de brouillard avant	15
18	Affichage VNS	10

19	–	–
20	Transmission automatique ; Shiftlock ; Extension de mouvement D2.	10
21	Clignotant	20
22	Module d’interrupteur de phares ; Système de climatisation ; Connecteur de diagnostic embarqué ; Modules de levier de volant.	5
23	Alimentation étendue du relais D1 : Système de climatisation, Siège conducteur électrique, Informations conducteur.	10
24	Allumage ; Relais de démarreur ; SRS ; Module de commande moteur.	10
25	Ventilateur du système de climatisation	30
26	–	–
27	Module électronique – éclairage additionnel	10
28	–	–
29	Feux de stationnement avant gauche, feux de stationnement arrière	7,5
30	Feux de stationnement avant droit, feux de stationnement arrière, éclairage de plaque d’immatriculation	7,5
31	Module électrique central ; Éclairage du miroir de courtoisie ; Éclairage de la boîte à gants ; Éclairage intérieur additionnel.	10
32	Pompe à carburant	15
33	Actionneur de toit ouvrant	15
34	Verrouillage centralisé ; Vitres électriques ; Rétroviseur extérieur gauche.	25
35	Verrouillage centralisé ; Vitres électriques ; Rétroviseur extérieur droit.	25
36	Vitres électriques arrière, serrures de sécurité électriques pour enfants	30
37	Sirène d’alarme *	5
* Veuillez noter que si le fusible n’est pas intact ou est retiré, l’alarme se déclenchera.

Fusibles dans le coffre

Numéro	Description	Ampérage [A]
1	Module électrique arrière ; Éclairage du coffre	10
2	Feux de brouillard arrière	10
3	Feu stop	15
4	Feux de recul	10
5	Dégivrage de la lunette arrière, relais 15I – accessoires	5
6	Déverrouillage du coffre	10
7	Appuie-têtes arrière rabattables	10
8	Portes arrière avec verrouillage centralisé ; Trappe à carburant.	15
9	Attelage de remorque (30 mouvements)	15
10	Changeur de CD, VNS	10
11	Module de commande des accessoires (AEM)	15
12	–	–
13	–	–
14	Feux de freinage	7,5
15	Attelage de remorque (alimentation 15I)	20
16	Prise électrique dans le coffre – accessoires.	15
17	Module de commande de transmission intégrale	7,5
18	–	–

Volvo S60 I (2004) – schéma de la boîte à fusibles

Année de fabrication : 2004.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo S60 (2004) est le fusible 13 dans la boîte à fusibles du tableau de bord.

Boîte à fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
1	Accessoires	25
2	Phares additionnels (option)	20
3	–	–
4	Sonde à oxygène	20
5	Chauffage de bloc ventilé ; Électrovannes.	10
6	Capteur de débit massique d’air ; Unité de commande moteur ; Injecteurs.	15
7	Module de papillon	10
8	Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur ; Ventilateur E-box.	10
9	Klaxon	15
10	–	–
11	Compresseur de climatisation ; Bobines d’allumage.	20

12	Interrupteur de feux stop	5
13	Essuie-glaces	25
14	ABS/STC/DSTC	30
15	–	–
16	Lave-glace avant ; Essuie-glaces/lave-phares (certains modèles).	15
17	Feu de croisement droit	10
18	Feu de croisement gauche	10
19	ABS/STC/DSTC	30
20	Feux de route – gauche	15
21	Feux de route – droit	15
22	Moteur de démarrage	35
23	Module de commande moteur	10
24	–	5

Boîte à fusibles sur le côté du tableau de bord

N°	Description	Ampérage [A]
1	Phares avec feux de croisement	15
2	Phares avec feux de route	20
3	Siège conducteur avant à commande électrique	30
4	Siège passager avant à commande électrique	30
5	Direction assistée dépendante de la vitesse ; Pompe à vide.	15
6	–	–
7	Siège avant gauche chauffant (option)	15
8	Siège avant droit chauffant (option)	15
9	ABS/STC/DSTC	5
10	Feux de jour	10
11	Feux de jour	10
12	Essuie-phares (certains modèles)	15
13	Prise électrique 12V	15
14	Siège passager avant à commande électrique	5
15	Système audio, VNS	5
16	Système d’amplification	20
17	Feux de brouillard avant	15
18	Affichage VNS	10

19	–	–
20	Transmission automatique ; Shiftlock ; Extension de mouvement D2.	10
21	Clignotant	20
22	Module d’interrupteur de phares ; Système de climatisation Connecteur de diagnostic embarqué ; Modules de levier de volant.	5
23	Alimentation étendue du relais D1 ; Système de climatisation ; Siège conducteur électrique ; Informations conducteur.	10
24	Clé de contact, Relais de démarreur ; SRS ; Module de commande moteur.	10
25	Ventilateur du système de climatisation	30
26	Châssis actif FOUR-C	15
27	Module électronique – éclairage supplémentaire	10
28	–	–
29	Feux de position avant/arrière gauche	7,5
30	Feux de position avant/arrière droit ; Éclairage de plaque d’immatriculation.	7,5
31	Module électrique central ; Éclairage du miroir de courtoisie ; Éclairage de la boîte à gants ; Éclairage intérieur supplémentaire.	10
32	Pompe à carburant	15
33	Actionneur de toit ouvrant	15
34	Verrouillage centralisé ; Vitres électriques ; Rétroviseur extérieur gauche.	25
35	Verrouillage centralisé ; Vitres électriques ; Rétroviseur extérieur droit.	25
36	Vitres électriques arrière	30
37	Sirène d’alarme*	5
* Veuillez noter que si le fusible n’est pas intact ou est retiré, l’alarme se déclenchera.

Fusibles dans le coffre

N°	Description	Amp [A]
1	Module électrique arrière ; Éclairage du coffre.	10
2	Feu de brouillard arrière	10
3	Feu stop	15
4	Feux de recul	10
5	Dégivrage de la lunette arrière ; Relais 15I – accessoires.	5
6	Déverrouillage du coffre	10
7	Appuie-têtes arrière rabattables	10
8	Portes arrière avec verrouillage centralisé ; Trappe à carburant.	15
9	Attelage de remorque (30 mouvements)	15
10	Changeur de CD, VNS	10
11	Module de commande des accessoires (AEM)	15
12	–	–
13	–	–
14	Feux de freinage	7,5
15	Attelage de remorque (alimentation 15I)	20
16	Prise électrique dans le coffre – accessoires.	15
17	Module de commande de traction intégrale.	7,5
18	–	–

Volvo S60 I (2005) – schéma de la boîte à fusibles

Année de fabrication : 2005.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo S60 (2005) est le fusible 11 dans la boîte à fusibles de l’habitacle.

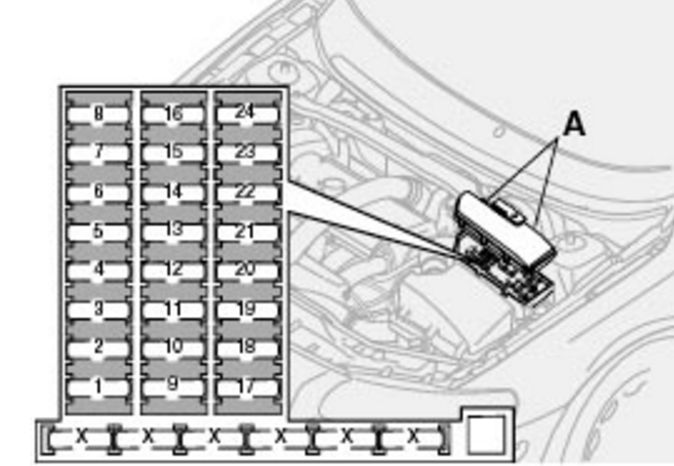

Boîte à fusibles / fusibles dans le compartiment moteur

N°	Description	Ampérage [A]
1	–	–
2	Phares additionnels (accessoires)	20
3	Module de papillon (modèles sans turbo)	10
4	Sonde à oxygène	20
5	Chauffage de ventilation du châssis ; Électrovannes ; Capteur de fuite de carburant.	10
6	Capteur de débit massique d’air ; Unité de commande moteur ; Injecteurs.	15
7	–	–
8	Compresseur de climatisation ; Capteur de position de la pédale d’accélérateur ; Ventilateur E-box.	10
9	–	–
10	–	–
11	Bobines d’allumage	20

12	–	–
13	Essuie-glace de phare	25
14	ABS	30
15	Gicleurs de lave-phares (certains modèles).	35
16	–	–
17	Feux de brouillard côté conducteur	20
18	Feux de position avant	15
19	ABS	30
20	Feux de brouillard côté passager	20
21	Pompe à carburant	15
22	Démarrage	35
23	Module de commande moteur ; Relais moteur.	10
24	–	–

Boîte à fusibles sur le côté du tableau de bord

N°	Description	Ampérage [A]
1	Siège conducteur à commande électrique (option).	25
2	Siège passager à commande électrique (option).	25
3	Ventilateur du système de climatisation	30
4	Module de commande – porte avant passager	25
5	Module de commande – porte conducteur	25
6	Éclairage de plafond ; module de commande supérieur électrique.	10
7	Toit ouvrant (option)	15
8	Clé de contact ; système SRS ; module de commande moteur ; antidémarrage.	7,5
9	Diagnostic du système embarqué ; interrupteur de feux ; capteur d’angle de braquage ; module de commande au volant.	5
10	Système audio	20
11	Amplificateur du système audio	30
12	Affichage du système de navigation (option)	10
13	–	–
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–

19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

Boîte à fusibles dans l’habitacle

N°	Description	Ampérage [A]
1	Siège passager chauffant (option)	15
2	Siège conducteur chauffant (option)	15
3	Klaxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirène d’alarme	5
9	Interruption de l’alimentation de l’interrupteur de feux	5
10	Tableau de bord ; Système de climatisation ; Siège conducteur à commande électrique (option).	10
11	Prise 12 V – sièges avant et arrière	15
12	–	–
13	–	–
14	Essuie-phares (S60 R)	15
15	ABS ; STC/DSTC.	5
16	Direction assistée ; Phares bi-xénon (option).	10
17	Phare avant gauche (option).	7,5

18	Phare avant droit (option).	7,5
19	–	–
20	–	–
21	Module de commande de transmission ; Verrouillage de marche arrière (M66).	10
22	Phares avec feux de route côté conducteur	10
23	Phares avec feux de route côté passager	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Siège passager à commande électrique (option) ; Système audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompe à vide	20
34	Pompe de lave-glace, essuie-phares (S60 R).	15
35	–	–
36	–	–

Fusibles dans le coffre

N°	Description	Ampérage [A]
1	Feux de recul	10
2	Feux de position ; Feux de brouillard ; Éclairage du compartiment moteur ; Éclairage de plaque d’immatriculation ; Feux de freinage.	20
3	Module de commande des accessoires	15
4	–	–
5	Module électronique arrière	10
6	Changeur de CD (option) ; Système de navigation (option).	7,5
7	Câblage de remorque (30 fils)	15
8	Prise 12 V – habitacle	15
9	Porte arrière passager – commande de vitres, fonction de désactivation de vitre.	20
10	Porte arrière conducteur – commande de vitres, fonction de désactivation de vitre.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accessoires audio	5
18	–	–

19	–	–
20	Câblage de remorque (15 fils) – option	20
21	–	–
22	–	–
23	Quatre roues motrices	7,5
24	Système de suspension Four-C (option)	15
25	–	–
26	Aide au stationnement (option)	5
27	Fusible principal : câblage de remorque, FourC, assistance au stationnement, quatre roues motrices.	30
28	Verrouillage centralisé	15
29	Éclairage de remorque côté conducteur : feux de position, clignotants.	25
30	Éclairage de remorque côté passager : feu de position, feu stop, feu de brouillard, clignotant.	25
31	Fusible principal : fusibles 37 et 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Lunette arrière chauffante	20
38	Lunette arrière chauffante	20

Volvo S60 (2006) – schéma de la boîte à fusibles

Année de fabrication : 2006.

Les fusibles de l’allume-cigare (prises de courant) dans la Volvo S60 sont le fusible n° 11 (prises 12 V – sièges avant et arrière) dans la boîte à fusibles du tableau de bord sous le volant et le fusible n° 8 (prise 12 V – coffre) dans la boîte à fusibles du coffre.

Emplacement de la boîte à fusibles

1) Boîte à relais/fusibles dans le compartiment moteur.

2) Boîte à fusibles dans l’habitacle sous le volant, derrière le panneau en plastique.

3) Boîte à fusibles dans l’habitacle, sur le côté du tableau de bord.

4) La boîte à fusibles est située derrière le panneau côté conducteur dans le compartiment de chargement.

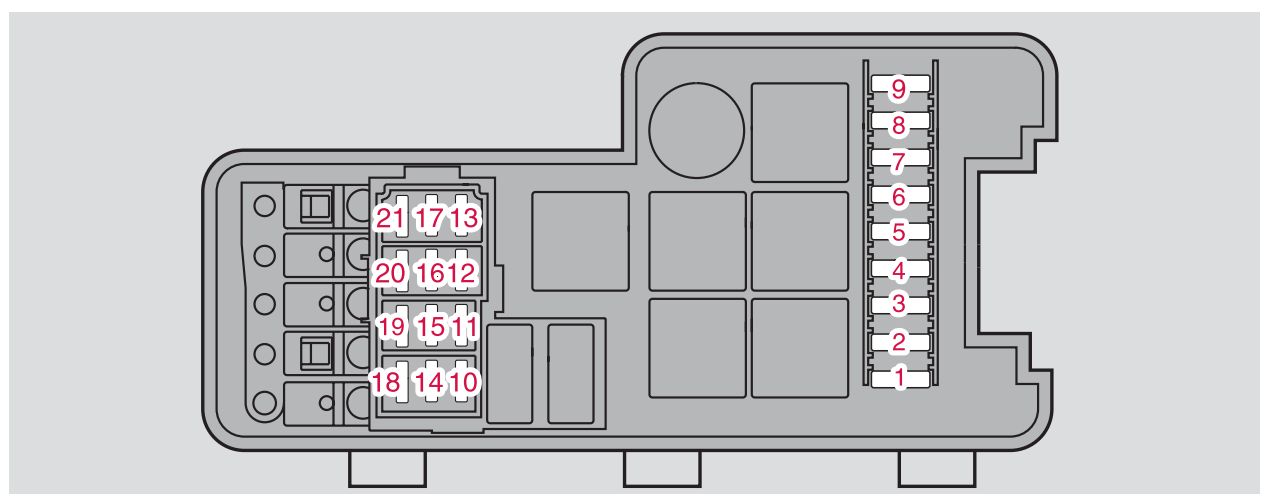

Boîte à relais / fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
1	ABS	30
2	ABS	30
3	–	–
4	–	–
5	Phares additionnels (option)	20
6	Relais du moteur de démarrage	35
7	Essuie-glaces	25
8	–	–
9	Pompe à carburant	15
10	Bobines d’allumage ; Unité de commande moteur.	20

11	Capteur de pédale d’accélérateur ; Compresseur de climatisation ; Ventilateur e-box.	10
12	Module de commande moteur ; Injecteurs de carburant ; Capteur de débit massique d’air.	15
13	Module de commande du papillon des gaz	10
14	Capteur d’oxygène chauffé	20
15	Chauffage de bloc ; Électrovannes.	10
16	Phare de croisement côté conducteur	20
17	Phares de croisement côté passager	20
18	–	–
19	Alimentation du module de commande moteur ; Relais moteur.	5
20	Feux de stationnement	15
21	–	–

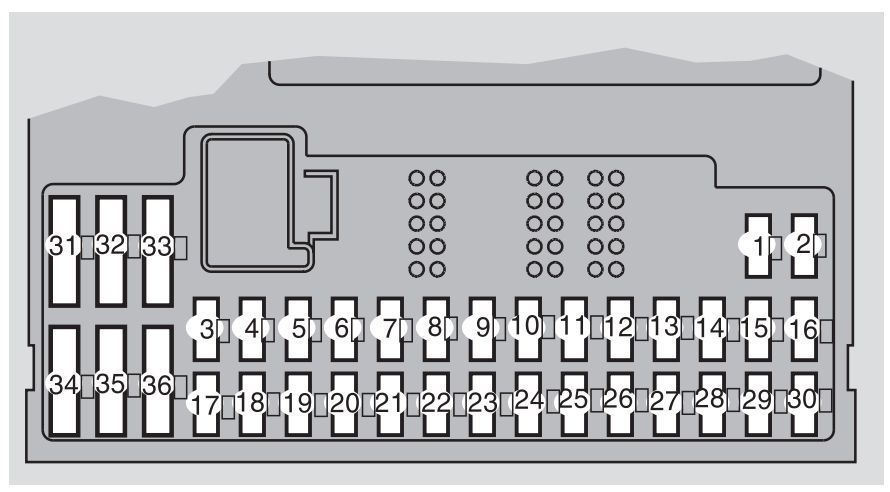

Boîte à fusibles dans l’habitacle, derrière le panneau en plastique

Numéro	Description	Ampérage [A]
1	Siège passager chauffant (option)	15
2	Siège conducteur chauffant (option)	15
3	Klaxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirène d’alarme	5
9	Interruption de l’alimentation de l’interrupteur de feux	5
10	Tableau de bord ; Système de climatisation ; Siège conducteur à commande électrique (option).	10
11	Prises 12 V – sièges avant et arrière	15
12	–	–
13	–	–
14	Essuie-phares (S60 R)	15
15	ABS ; STC/DSTC.	5
16	Direction assistée ; Phares BiXenon actifs (option).	10
17	Réflecteur avant avec feux de croisement côté conducteur (option).	7,5

18	Phare avant droit (option).	7,5
19	–	–
20	–	–
21	Module de commande de transmission ; Verrouillage de marche arrière (M66).	10
22	Phares avec feux de route côté conducteur	10
23	Phares avec feux de route côté passager	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Siège passager à commande électrique (option) ; Système audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompe à vide	20
34	Pompe de lave-glace avant ; Essuie-phares (S60 R).	15
35	–	–
36	–	–

Boîte à fusibles sur le côté du tableau de bord

N°	Description	Ampérage [A]
1	Siège conducteur à commande électrique	25
2	Siège passager à commande électrique	25
3	Ventilateur du système de climatisation	30
4	Module de commande – porte avant passager	25
5	Module de commande – porte conducteur	25
6	Éclairage de plafond ; Module de commande supérieur électrique.	10
7	Toit ouvrant (option)	15
8	Clé de contact, système SRS ; Module de commande moteur ; Antidémarrage ; Module de commande de transmission (modèles R).	7,5
9	Diagnostic du système embarqué ; Interrupteur de feux ; Capteur d’angle de braquage ; Module de commande au volant.	5
10	Système audio	20
11	Amplificateur du système audio	30
12	Affichage du système de navigation (option)	10
13 – 38	–	–

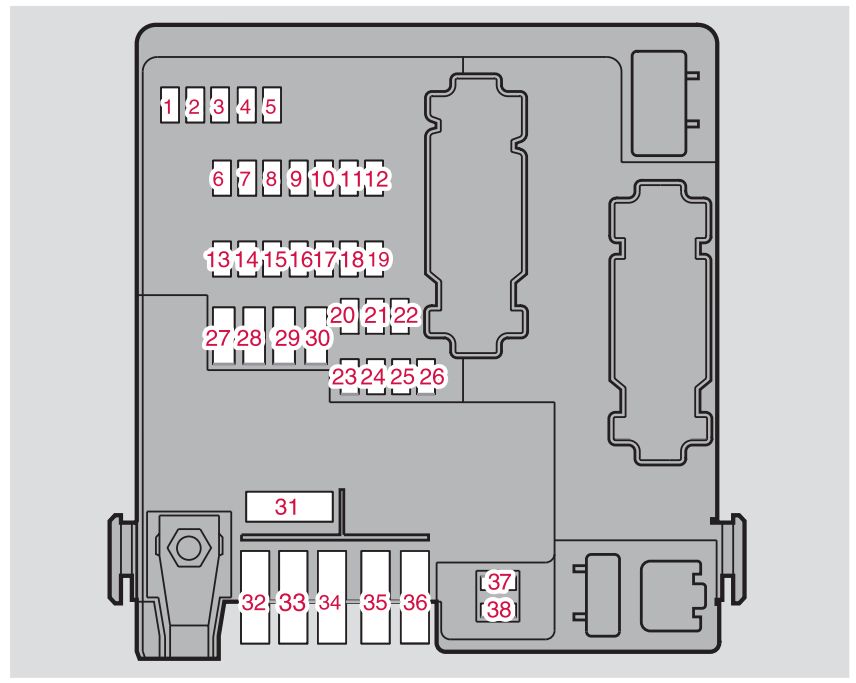

Fusibles dans le coffre

Numéro	Description	Ampérage [A]
1	Éclairage de recul	10
2	Éclairage de stationnement, feux de brouillard ; Éclairage du compartiment moteur ; Éclairage de plaque d’immatriculation ; Feux de freinage.	20
3	Module de commande des accessoires	15
4	–	–
5	Module électronique arrière	10
6	Changeur de CD (option) ; Système de navigation (option).	7,5
7	Câblage de remorque (30 fils)	15
8	Alimentation 12 V – coffre	15
9	Porte arrière passager – commande de vitres, fonction de désactivation de vitre.	20
10	Porte arrière conducteur – commande de vitres, fonction de désactivation de vitre.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accessoires audio	5
18	–	–

19	–	–
20	Câblage de remorque (15 fils) – option	20
21	–	–
22	–	–
23	Quatre roues motrices	7,5
24	Système de suspension Four-C (option)	15
25	–	–
26	Aide au stationnement (option)	5
27	Fusible principal : câblage de remorque, FourC, assistance au stationnement, quatre roues motrices.	30
28	Verrouillage centralisé	15
29	Éclairage de remorque côté conducteur : feux de stationnement, clignotants.	25
30	Éclairage de remorque côté passager : feu de stationnement, feu stop, feu de brouillard, clignotant.	25
31	Fusible principal : fusibles 37 et 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Lunette arrière chauffante	20
38	Lunette arrière chauffante	20

Volvo S60 I (2007) – schéma de la boîte à fusibles

Année de fabrication : 2007.

Les fusibles de l’allume-cigare (prises de courant) dans la Volvo S60 sont le fusible n° 11 (prises 12 V – sièges avant et arrière) dans la boîte à fusibles du tableau de bord sous le volant et le fusible n° 8 (prise 12 V – coffre) dans la boîte à fusibles du coffre.

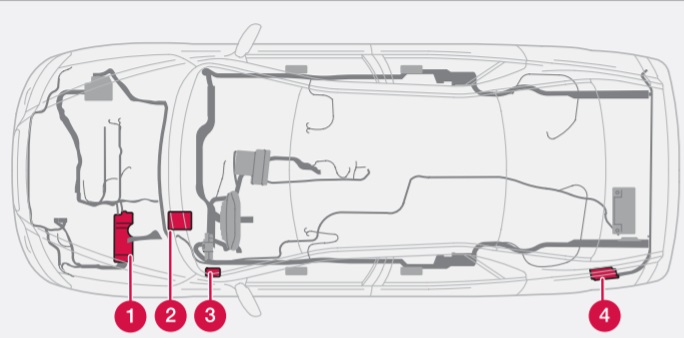

Emplacement de la boîte à fusibles

1) Boîte à relais/fusibles dans le compartiment moteur.

2) Boîte à fusibles dans l’habitacle sous le volant, derrière le panneau en plastique.

3) Boîte à fusibles dans l’habitacle, sur le côté du tableau de bord.

4) La boîte à fusibles est située derrière le panneau côté conducteur dans le compartiment de chargement.

Boîte à relais / fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
1	ABS	30
2	ABS	30
3	Dispositifs de pulvérisation des phares (certains modèles).	35
4	–	–
5	Phares additionnels (option)	20
6	Relais du moteur de démarrage	35
7	Essuie-glaces	25
8	Pompe à carburant	15
9	Module de commande de transmission (modèles R).	15
10	Bobines d’allumage ; Module de commande moteur.	20

11	Capteur de pédale d’accélérateur ; Compresseur de climatisation ; Ventilateur e-box.	10
12	Module de commande moteur ; Injecteurs de carburant ; Capteur de débit massique d’air.	15
13	Module de commande du papillon des gaz.	10
14	Capteur d’oxygène chauffé	20
15	Chauffage de bloc ventilé ; Électrovannes.	10
16	Phare de croisement côté conducteur.	20
17	Phares de croisement côté passager.	20
18	–	–
19	Alimentation du module de commande moteur ; Relais moteur.	5
20	Feux de stationnement	15
21	–	–

Boîte à fusibles dans l’habitacle, derrière le panneau en plastique

N°	Description	Ampérage [A]
1	Siège passager chauffant (option)	15
2	Siège conducteur chauffant (option)	15
3	Klaxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirène d’alarme	5
9	Interruption de l’alimentation de l’interrupteur d’éclairage	5
10	Tableau de bord ; Système de climatisation ; Siège conducteur à réglage électrique (option).	10
11	Prises 12 V – sièges avant et arrière	15
12	–	–
13	–	–
14	Essuie-phares (S60 R)	15
15	ABS, STC / DSTC	5
16	Direction assistée ; Phares BiXenon actifs (option).	10
17	Phare avant de croisement côté conducteur (option).	7,5

18	Phare avant de croisement côté passager (option).	7,5
19	–	–
20	–	–
21	Module de commande de transmission ; Verrouillage de marche arrière (M66).	10
22	Phares de route côté conducteur	10
23	Phares de route côté passager	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Siège passager à réglage électrique (option) ; Système audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompe à vide	20
34	Pompe de lave-glace ; Essuie-phares (S60 R).	15
35	–	–
36	–	–

Boîte à fusibles sur le bord du tableau de bord

N°	Description	Ampérage [A]
1	Siège conducteur à commande électrique (option).	25
2	Siège passager à commande électrique (option).	25
3	Ventilateur du système de climatisation	30
4	Module de commande – porte passager avant.	25
5	Module de commande – porte conducteur.	25
6	Éclairage de plafond ; Module de commande électrique supérieur.	10
7	Toit ouvrant (option)	15
8	Clé de contact, système SRS ; Module de commande moteur ; Antidémarrage ; Module de commande de transmission (modèles R).	7,5
9	Diagnostic du système embarqué ; Interrupteur d’éclairage ; Capteur d’angle de braquage ; Module de commande au volant.	5
10	Système audio	20
11	Amplificateur du système audio (option).	30
12	Écran du système de navigation (option).	10
13 – 38	–	–

Fusibles dans le coffre

Numéro	Description	Ampérage [A]
1	Feux de recul	10
2	Feux de stationnement, feux de brouillard ; Éclairage du compartiment moteur ; Éclairage de la plaque d’immatriculation ; Feux de freinage.	20
3	Module de commande des accessoires	15
4	–	–
5	Module électronique arrière	10
6	Changeur de CD (option) ; Système de navigation (option).	7,5
7	Câblage de remorque (30 fils)	15
8	Prise 12 V – habitacle	15
9	Porte arrière passager – lève-vitre, fonction de désactivation de la vitre.	20
10	Porte arrière côté conducteur – lève-vitre, fonction de désactivation de la vitre.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accessoires audio	5
18	–	–

19	Appuie-têtes rabattables	15
20	Câblage de remorque (15 fils) – option	20
21	–	–
22	–	–
23	Quatre roues motrices	7,5
24	Système de suspension Four-C (option)	15
25	–	–
26	Aide au stationnement (option)	5
27	Fusible principal : câblage de remorque, FourC, aide au stationnement, quatre roues motrices.	30
28	Verrouillage centralisé	15
29	Éclairage de remorque côté conducteur : feux de stationnement, clignotants.	25
30	Éclairage de remorque côté passager : feu de stationnement, feu de freinage, feu de brouillard, clignotant.	25
31	Fusible principal : fusibles 37 et 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Lunette arrière chauffante	20
38	Lunette arrière chauffante	20

Volvo S60 I (2008) – schéma des fusibles

Année de fabrication : 2008.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo S60 sont le fusible n° 11 (prises 12 V – sièges avant et arrière) dans la boîte à fusibles du tableau de bord sous le volant et le fusible n° 8 (prise 12 V – coffre) dans la boîte à fusibles du coffre.

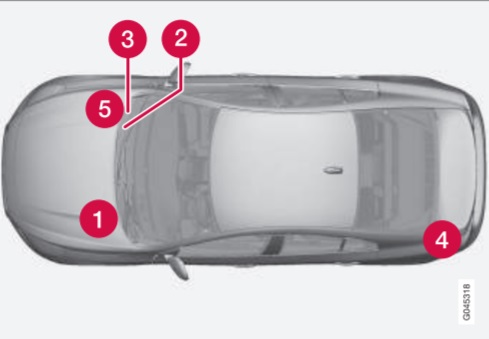

Emplacement de la boîte à fusibles

1) Relais/fusibles dans le compartiment moteur.

2) Boîte à fusibles dans l’habitacle sous le volant, derrière le panneau en plastique.

3) Boîte à fusibles dans l’habitacle, sur le bord du tableau de bord.

4) La boîte à fusibles est située derrière le panneau côté conducteur dans le compartiment de chargement.

Compartiment relais / fusibles dans le compartiment moteur

Numéro	Description	Ampérage [A]
1	ABS	30
2	ABS	30
3	Lave-phares (certains modèles)	35
4	–	–
5	Phares additionnels (option)	20
6	Relais du moteur de démarrage	35
7	Balais d’essuie-glace	25
8	Pompe à carburant	15
9	–	–
10	Bobines d’allumage, unité de commande moteur	20

11	Capteur de pédale d’accélérateur ; Compresseur de climatisation ; Ventilateur e-box.	10
12	Module de commande moteur (ECM) ; Injecteurs de carburant ; Capteur de débit massique d’air.	15
13	Module de commande du papillon des gaz	10
14	Sonde à oxygène chauffée	20
15	Chauffage de bloc ventilé ; Électrovannes.	10
16	Phare de croisement côté conducteur	20
17	Phares de croisement côté passager	20
18	–	–
19	Alimentation du module de commande moteur ; Relais moteur.	5
20	Feux de stationnement	15
21	–	–

Boîte à fusibles dans l’habitacle, derrière le panneau en plastique

N°	Description	Ampérage [A]
1	Siège passager chauffant (option)	15
2	Siège conducteur chauffant (option)	15
3	Klaxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirène d’alarme	5
9	Interruption de l’alimentation de l’interrupteur d’éclairage	5
10	Tableau de bord ; Système de climatisation ; Siège conducteur à réglage électrique (option).	10
11	Prises 12 V ; Allume-cigare avant et arrière	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Direction assistée ; Phares BiXenon actifs (option)	10
17	Phare avant de croisement côté conducteur (option)	7,5

18	Phare avant de croisement côté passager (option)	7,5
19	–	–
20	–	–
21	Module de commande de transmission ; Verrouillage de marche arrière (M66).	10
22	Phares de route côté conducteur	10
23	Phares de route côté passager	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Siège passager à réglage électrique (option) ; Système audio.	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Pompe à vide	20
34	Pompe de lave-glace	15
35	–	–
36	–	–

Boîte à fusibles sur le bord du tableau de bord

N°	Description	Ampérage [A]
1	Siège conducteur à réglage électrique (option)	25
2	Siège passager à réglage électrique (option)	25
3	Ventilateur du système de climatisation	30
4	Module de commande – porte passager avant	25
5	Module de commande – porte conducteur	25
6	Éclairage de plafond ; Module de commande électrique supérieur.	10
7	Toit ouvrant (option)	15
8	Clé de contact ; Système SRS ; Module de commande moteur ; Antidémarrage.	7,5
9	Diagnostic du système embarqué ; Interrupteur d’éclairage ; Capteur d’angle de braquage ; Module de commande au volant.	5
10	Système audio	20
11	Amplificateur du système audio (option)	30
12	Écran du système de navigation (option)	10
13 – 38	–	–

Fusibles dans le coffre

N°	Description	Ampérage [A]
1	Feux de recul	10
2	Feux de stationnement ; Feux de brouillard ; Éclairage du compartiment moteur ; Éclairage de la plaque d’immatriculation ; Feux de freinage.	20
3	Module de commande des accessoires	15
4	–	–
5	Module électronique arrière	10
6	Changeur de CD (option) ; Système de navigation (option).	7,5
7	Câblage de remorque (30 fils) – option	15
8	Alimentation 12 V – habitacle	15
9	Porte arrière passager – commande de vitres, fonction de désactivation de la vitre.	20
10	Porte arrière côté conducteur – commande de vitres, fonction de désactivation de la vitre.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accessoires audio	5
18	–	–

19	Appuie-têtes rabattables	15
20	Câblage de remorque (15 fils) – option	20
21	–	–
22	–	–
23	Transmission intégrale	7,5
24	Système de suspension Four-C (option)	15
25	–	–
26	Aide au stationnement (option)	5
27	Fusible principal : câblage de remorque, Four-C, aide au stationnement, transmission intégrale.	30
28	Verrouillage centralisé	15
29	Éclairage de remorque côté conducteur : feux de stationnement, clignotants	25
30	Éclairage de remorque côté passager : feu de stationnement, feu de freinage, feu de brouillard, clignotant.	25
31	Fusible principal : fusibles 37 et 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Lunette arrière chauffante	20
38	Lunette arrière chauffante	20

Volvo S60 I (2009) – schéma de la boîte à fusibles

Année de fabrication : 2009.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo S60 sont le fusible n° 11 (prises 12 V – sièges avant et arrière) dans la boîte à fusibles du tableau de bord sous le volant et le fusible n° 8 (prise 12 V – coffre) dans la boîte à fusibles du coffre.

Emplacement de la boîte à fusibles

1) Boîte à relais/fusibles dans le compartiment moteur.

2) Boîte à fusibles dans l’habitacle sous le volant, derrière le panneau en plastique.

3) Boîte à fusibles dans l’habitacle, sur le bord du tableau de bord.

4) La boîte à fusibles est située derrière le panneau côté conducteur dans le compartiment de chargement.

Boîte à relais / fusibles dans le compartiment moteur

N°	Description	Ampérage [A]
1	ABS	30
2	ABS	30
3	Lave-phares (certains modèles)	35
4	–	–
5	Phares additionnels (option)	20
6	Relais du moteur de démarrage	35
7	Essuie-glaces	25
8	Pompe à carburant	15
9	–	–
10	Bobines d’allumage ; Module de commande moteur.	20

11	Capteur de pédale d’accélérateur ; Compresseur de climatisation ; Ventilateur e-box.	10
12	Module de commande moteur ; Injecteurs de carburant ; Capteur de débit massique d’air.	15
13	Module de commande du papillon des gaz	10
14	Sonde à oxygène chauffée	20
15	Chauffage de bloc moteur ; Électrovannes.	10
16	Phare de croisement côté conducteur	20
17	Phares de croisement côté passager	20
18	–	–
19	Alimentation du module de commande moteur ; Relais moteur.	5
20	Feux de stationnement	15
21	Pompe à vide	20

Boîte à fusibles dans l’habitacle, derrière le panneau en plastique

N°	Description	Ampérage [A]
1	Siège passager chauffant (option)	15
2	Siège conducteur chauffant (option)	15
3	Klaxon	15
4	–	–
5	–	–
6	–	–
7	–	–
8	Sirène d’alarme (option)	5
9	Interruption de l’alimentation de l’interrupteur d’éclairage	5
10	Tableau de bord ; Système de climatisation ; Siège conducteur à réglage électrique (option).	10
11	Prises 12 V – sièges avant et arrière, Allume-cigare.	15
12	–	–
13	–	–
14	–	–
15	ABS, DSTC	5
16	Direction assistée ; Phares BiXenon actifs (option).	10
17	Phare avant de croisement côté conducteur (option).	7,5

18	Phare de croisement côté passager (option).	7,5
19	–	–
20	–	–
21	Module de commande de transmission ; Verrouillage de marche arrière (M66).	10
22	Phares de route côté conducteur	10
23	Phares de route côté passager	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Siège passager à réglage électrique (option) ; Système audio.	5
29	Pompe à carburant	7,5
30	–	–
31	–	–
32	–	–
33	Pompe à vide	20
34	Pompe de lave-glace avant	15
35	–	–
36	–	–

Boîte à fusibles sur le bord du tableau de bord

N°	Description	Ampérage [A]
1	Siège conducteur à commande électrique (option).	25
2	Siège passager à commande électrique (option).	25
3	Ventilateur du système de climatisation	30
4	Module de commande – porte passager avant	25
5	Module de commande – porte conducteur	25
6	Éclairage de plafond ; Module de commande électrique supérieur.	10
7	Toit ouvrant (option)	15
8	Clé de contact ; Système SRS ; Module de commande moteur ; Antidémarrage.	7,5
9	Diagnostic embarqué ; Interrupteur d’éclairage ; Capteur d’angle de braquage ; Module de commande au volant.	5
10	Système audio	20
11	Amplificateur du système audio (option)	30
12	Écran du système de navigation (option)	10
13 – 38	–	–

Fusibles dans le coffre

N°	Description	Ampérage [A]
1	Feux de recul	10
2	Feux de stationnement, feux de brouillard ; Éclairage du compartiment moteur ; Éclairage de la plaque d’immatriculation ; Feux de freinage.	20
3	Module de commande des accessoires	15
4	–	–
5	Module électronique arrière	10
6	Changeur de CD (option) ; Système de navigation (option).	7,5
7	Câblage de remorque (30 fils) – option	15
8	Alimentation 12 V – habitacle	15
9	Porte arrière côté passager – commande de vitres, fonction de désactivation de la vitre.	20
10	Porte arrière côté conducteur – commande de vitres, fonction de désactivation de la vitre.	20
11	–	–
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
17	Accessoires audio	5
18	–	–

19	Appuie-têtes rabattables	15
20	Câblage de remorque (15 fils) – option	20
21	–	–
22	–	–
23	Transmission intégrale	7,5
24	Système de suspension Four-C (option)	15
25	–	–
26	Aide au stationnement (option)	5
27	Fusible principal : câblage de remorque, FourC, aide au stationnement, transmission intégrale.	30
28	Verrouillage centralisé	15
29	Éclairage de remorque côté conducteur : feux de stationnement, clignotants (option).	25
30	Éclairage de remorque côté passager : feu de stationnement, feu de freinage, feu de brouillard, clignotant (option).	25
31	Fusible principal : fusibles 37 et 38	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Lunette arrière chauffante	20
38	Lunette arrière chauffante	20

Volvo S60 II (2010-2011) – schéma de la boîte à fusibles

Année de fabrication : 2010, 2011.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo S60 sont le fusible n° 22 (prises 12 V dans la console centrale) dans la boîte à fusibles « A » sous la boîte à gants et le fusible n° 7 (prise 12 V arrière) dans la boîte à fusibles du coffre.

Emplacement de la boîte à fusibles

1) Compartiment moteur

2) Sous la boîte à gants, boîte à fusibles A (fusibles généraux)
3) Sous la boîte à gants, boîte à fusibles B (fusibles du module de commande)

Situé sous le revêtement.

4) Coffre

Situé derrière le revêtement sur le côté gauche du coffre.

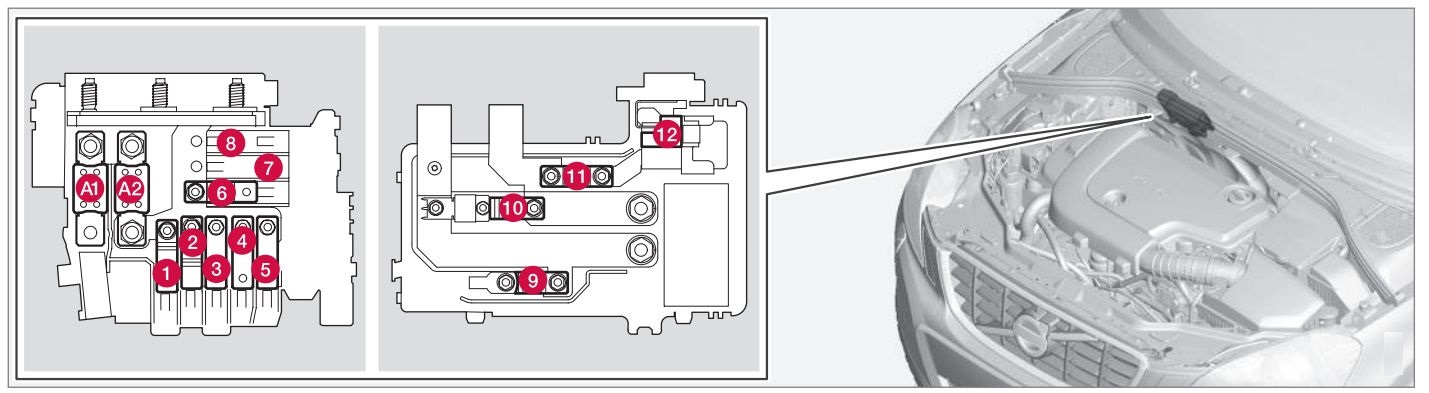

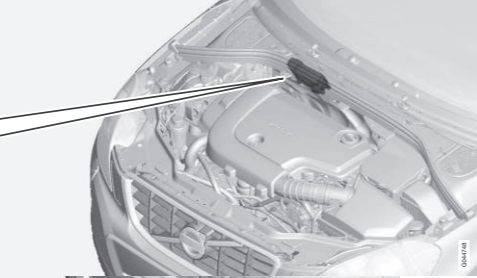

5) Zone froide dans le compartiment moteur (uniquement Start/Stop)

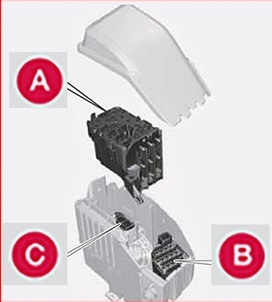

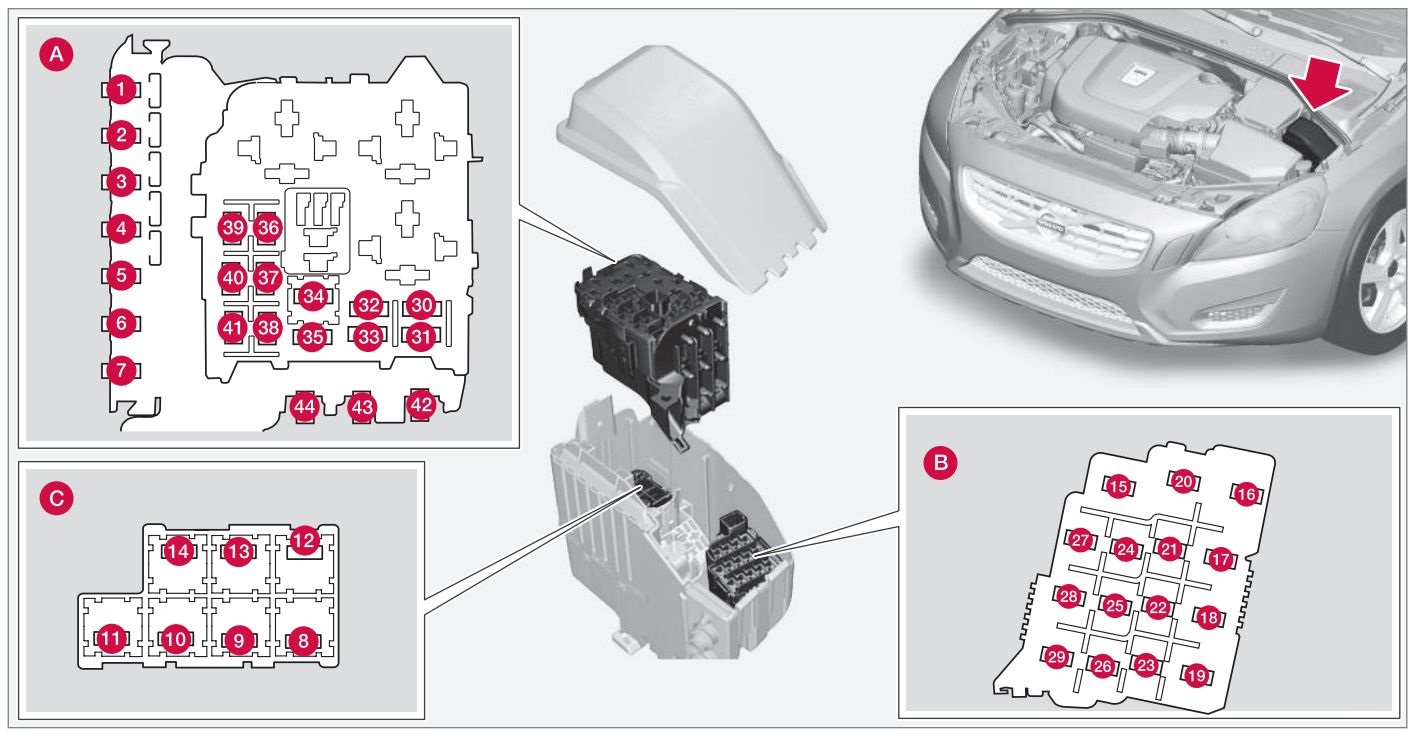

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

N°	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise avant *	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Valves ABS	20
15	–	–
16	Nivellement actif des phares *	10
17	Module électrique central	20
18	Alimentation ABS 15	5
19	Direction assistée dépendante de la vitesse *	5
20	Module de commande moteur (ECM) ; Transmissions ; SRS.	10
21	Buses de lave-glace chauffantes *	10

22	Pompe à vide I5T	5
23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Relais – boîte à fusibles du compartiment moteur	5
28	Phares additionnels *	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique.	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur (ECM) ; Tête de papillon.	10
37	–	–
38	Valves moteur	10
39	EVAP ; Sonde lambda chauffée ; Injection de carburant.	15
40	–	–
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	80
44	Direction assistée électrohydraulique	100

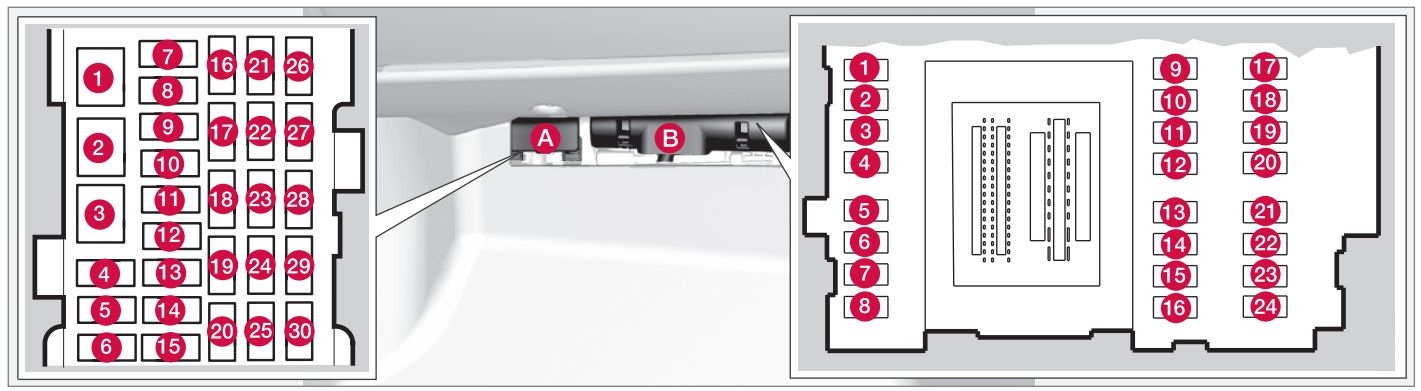

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Emplacement : boîte à fusibles A

N°	Description	Ampérage [A]
1	Disjoncteur automatique – système Infotainment.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Accès sans clé* (poignées de porte)	5
7	–	–
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	7,5
13	Siège conducteur électrique*	20
14	Siège passager avant électrique*.	20

15	Appuie-têtes rabattables	15
16	Module de commande Infotainment	5
17	Système audio-navigation ; Écran du système de navigation*.	10
18	Système Infotainment	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit ouvrant électrique* ; Éclairage de courtoisie ; Capteur du système de climatisation.	5
22	Prises 12 V.	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège arrière passager chauffant (droit) *.	15
27	Siège arrière passager chauffant (gauche).	15
28	Aide au stationnement * ; Système de navigation Volvo * ; Caméra de stationnement * ;	5
29	Module de commande de transmission intégrale *	15
30	Système de châssis actif *	10

Emplacement : boîte à fusibles B

N°	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage avant supplémentaire ; Sièges électriques *.	7,5
4	Affichage des informations sur le tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision *.	10
6	Éclairage supplémentaire ; Capteur de pluie *.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé des portes arrière et de la trappe à carburant	10
9	Essuie-glace	15
10	Système de pulvérisation du pare-brise avant	15
11	Coffre ouvert	10

12	–	10
13	Pompe à carburant	20
14	Récepteur de clé à distance ; Alarme ; Système de climatisation.	5
15	Verrouillage de direction	15
16	Alarme, système de diagnostic embarqué	5
17	–	–
18	Système d’airbags ; Capteur de poids passager.	10
19	Radar adaptatif avant avec régulateur de vitesse *	5
20	Pédale d’accélérateur ; Rétroviseurs électriques ; Sièges arrière chauffants *.	7,5
21	Système Infotainment ; Lecteur CD et radio.	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant *	20
24	Antidémarrage	5

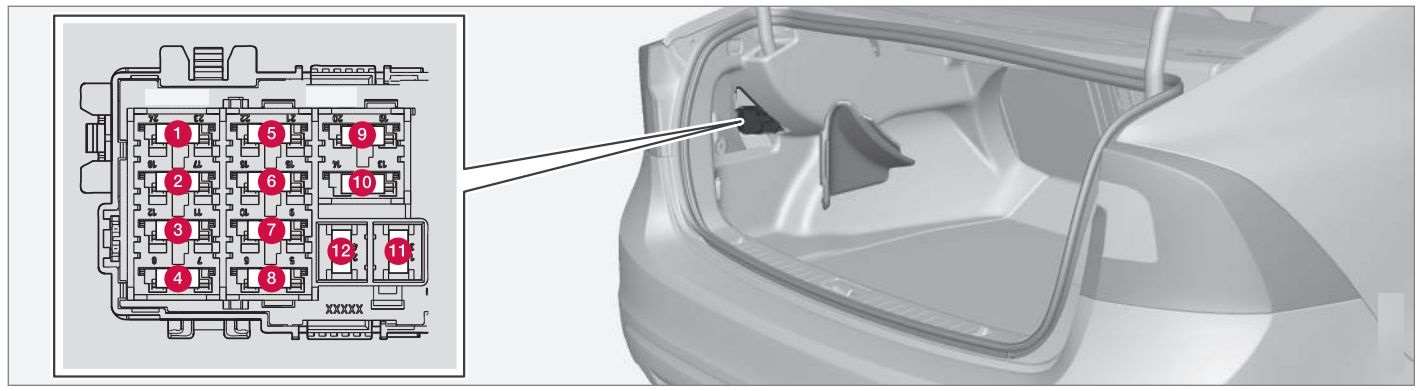

Fusibles – zone de chargement

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prises pour remorque 2 *	15
5	–	–
6	Prises 12 V dans le coffre	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Prises pour remorque 1 *	40
12	–	–

Volvo S60 II (2012) – schéma des fusibles

Année de fabrication : 2012.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo S60 sont le fusible n° 22 (prises 12 V dans la console centrale) dans la boîte à fusibles « A » sous la boîte à gants et le fusible n° 7 (prise 12 V arrière) dans la boîte à fusibles du coffre.

Emplacement de la boîte à fusibles

1) Compartiment moteur

2) Sous la boîte à gants, boîte à fusibles A (fusibles généraux)
3) Sous la boîte à gants, boîte à fusibles B (fusibles du module de commande)

Situé sous le revêtement.

4) Coffre

Situé derrière le revêtement sur le côté gauche du coffre.

5) Zone froide dans le compartiment moteur (uniquement Start/Stop)

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

N°	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise*	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Valves ABS	20
15	–	–
16	Nivellement actif des phares*	10
17	Module électrique central	20
18	ABS	5
19	Direction assistée dépendante de la vitesse*	5
20	Module de commande moteur (ECM) ; Transmission ; SRS.	10
21	Buses de lave-glace chauffantes*	10
22	Pompe à vide (moteur 5 cylindres)	5

23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Relais – boîte à fusibles du compartiment moteur	5
28	Phares additionnels*	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique.	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur	10
37	Système d’injection ; Capteur de masse d’air ; Module de commande moteur.	15
38	Compresseur de climatisation ; Valves moteur ; Module de commande moteur.	10
39	Valve EVAP ; Sonde lambda chauffée.	15
40	Pompe à vide ; Ventilateur de chauffage de bloc (moteur 5 cylindres)	10
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	60 (moteur 5 cylindres)
		80 (moteur 6 cylindres)
44	Direction assistée électrohydraulique	100
* – Option / équipement supplémentaire, pour plus d’informations, voir Introduction

Fusibles – boîte à gants

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Emplacement : boîte à fusibles A

N°	Description	Ampérage [A]
1	Disjoncteur automatique – système Infotainment	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Accès sans clé* (poignées de porte)	5
7	–	–
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	7,5
13	Siège conducteur électrique*	20
14	Siège passager avant électrique*.	20

15	Appuie-têtes rabattables des sièges arrière	15
16	Module de commande Infotainment	5
17	Système audio-navigation Radio satellite Sirius*.	10
18	Système Infotainment	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit ouvrant panoramique électrique* Éclairage de plancher ; capteur du système de climatisation.	5
22	Prises 12 V.	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant *	15
28	Aide au stationnement* ; module de commande d’attelage de remorque* ; caméra d’aide au stationnement* ; Système d’information sur les angles morts (BLIS)*.	5
29	Module de commande de transmission intégrale*	15
30	Système de suspension actif*	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire à l’avant ; commande de vitre dans la porte conducteur ; Sièges à réglage électrique* ; Système de télécommande sans fil HomeLink®*.	7,5
4	Affichage des informations sur le tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision*	10
6	Éclairage supplémentaire ; Capteur de pluie.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	–	–
10	Buse de lave-glace avant	15
11	Coffre ouvert	10

12	–	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme ; Système de diagnostic embarqué.	5
17	–	–
18	Système d’airbags ; Capteur de poids passager.	10
19	Système d’avertissement de collision*	5
20	Pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant *	20
24	Antidémarrage	5

Fusibles – habitacle

Numéro	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prises pour remorque 2*	15
5	–	–
6	Prises 12 V dans le coffre	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Prises pour remorque 1*	40
12	–	–

Volvo S60 II (2013) – schéma de la boîte à fusibles

Année de fabrication : 2013.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S60 (2013) est le fusible 22 dans la boîte à fusibles de la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

Numéro	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise avant*	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	–	–
13	Pompe ABS	40
14	Valves ABS	20
15	–	–
16	Nivellement actif des phares*	10
17	Module électrique central	20
18	ABS	5
19	Direction assistée dépendante de la vitesse*	5
20	Module de commande moteur (ECM) ; Transmissions ; SRS.	10
21	Buses chauffantes*	10
22	Pompe à vide (moteur 5 cylindres)	5

23	Panneau d’éclairage	5
24	–	–
25	–	–
26	–	–
27	Relais – boîte à fusibles du compartiment moteur	5
28	Phares additionnels*	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur	10
37	Système d’injection ; Capteur de masse d’air ; Module de commande moteur.	15
38	Compresseur de climatisation ; Valves moteur ; Module de commande moteur (6 cylindres) ; Solénoïdes (uniquement 6 cylindres sans turbo) ; Capteur de masse d’air (uniquement 5 cylindres).	10
39	Valve EVAP ; Sonde lambda chauffée.	15
40	Pompe à vide ; Chauffage du ventilateur du carter d’huile (moteur 5 cylindres).	10
41	Détection de fuite de carburant	5
42	–	–
43	Ventilateur de refroidissement	60 (5 cylindres)
		80 (6 cylindres)
44	Direction assistée électrohydraulique	100
* – Option/équipement supplémentaire

Fusibles – boîte à gants

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Emplacement : boîte à fusibles A

N°	Description	Ampérage [A]
1	Disjoncteur automatique du système Infotainment et fusibles 16-20.	40
2	–	–
3	–	–
4	–	–
5	–	–
6	Accès sans clé* (poignées de porte)	5
7	–	–
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	7,5
13	Siège conducteur à réglage électrique*	20
14	Siège passager avant à réglage électrique*.	20

15	Buses de lave-glace avant	25
16	Module de commande du système Infotainment	5
17	Système audio-navigation : amplificateur, radio satellite SiriusXM ™*.	10
18	Système Infotainment	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit panoramique électrique* ; Éclairage de courtoisie ; Capteur du système de climatisation.	5
22	Prise 12 V ; allume-cigare.	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement* ; Module de commande d’attelage de remorque* ; Caméra d’aide au stationnement* ; Système d’information sur les angles morts (BLIS)*.	5
29	Module de commande de transmission intégrale*	15
30	Système de suspension actif*	10

Emplacement : boîte à fusibles B

Numéro	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire avant ; Commande de vitre dans la porte conducteur ; Siège(s) à réglage électrique* ; Système de commande sans fil HomeLink®*.	7,5
4	Affichage des informations sur le tableau de bord	5
5	Régulateur de vitesse adaptatif, avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	–	–
10	Buse de pulvérisation du pare-brise avant	15
11	Coffre – ouverture	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation ; Capteur de mouvement d’alarme*.	5
15	–	–
16	Alarme ; Système de diagnostic de l’ordinateur de bord.	5
17	–	–
18	Système d’airbags ; Capteur de poids passager.	10
19	Système d’avertissement de collision*	5
20	Pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – habitacle/coffre

N°	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	–	–
6	Prise 12 V dans le coffre	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Volvo S60 II (2014) – schéma de la boîte à fusibles

Année de fabrication : 2014.

Le fusible de l’allume-cigare (prise de courant) de la Volvo S60 (2014) est le fusible 22 de la boîte à fusibles située dans la boîte à gants.

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

N°	Description	Ampérage [A]
1	Disjoncteur	50
2	Disjoncteur	50
3	Disjoncteur	60
4	Disjoncteur	60
5	Disjoncteur	60
6	–	–
7	–	–
8	Pare-brise avant* – côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation	40
12	Pare-brise avant* – côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Lave-phares	20
16	Nivellement actif des phares directionnels*	10
17	Module électrique central	20
18	ABS	5
19	Direction assistée asservie à la vitesse*	5
20	Module de commande moteur (ECM) ; Transmission ; SRS.	10
21	Buses chauffantes*	10
22	Pompe à vide (moteur 5 cylindres)	5
23	Panneau d’éclairage	5

24	–	–
25	–	–
26	–	–
27	Relais – boîte à fusibles compartiment moteur	5
28	Phares supplémentaires*	20
29	Klaxon	15
30	Module de commande moteur (ECM)	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation (ne s’applique pas aux moteurs 4 cylindres).	15
33	Bobines de relais	5
34	Relais du démarreur	30
35	Bobines d’allumage	20
36	Module de commande moteur	10
37	Système d’injection ; Capteur de masse d’air ; Module de commande moteur.	15
38	Compresseur de climatisation ; Vannes moteur ; Module de commande moteur (6 cylindres) ; Solénoïdes (seulement 6 cylindres sans turbo) ; Capteur de masse d’air (seulement 5 cylindres).	10
39	Valve EVAP ; Sonde lambda chauffée.	15
40	Pompe à vide ; Ventilateur de chauffage de bloc (moteur 5 cylindres).	10
41	Détection de fuites de carburant	5
42	–	–
43	Ventilateur de refroidissement	60 (5 cylindres)
		80 (6 cylindres)
44	Direction assistée électromécanique	100
* – Option / équipement supplémentaire
A – Cette position n’est pas utilisée dans les véhicules avec la fonction Start/Stop en option

Fusibles – boîte à gants

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles du module de commande

Position : boîte à fusibles A

N°	Description	Amp [A]
1	Interrupteur automatique du système Infotainment et fusibles 16-20.	40
2	Buses de pulvérisation du pare-brise avant	25
3	–	–
4	–	–
5	–	–
6	Accès sans clé* (poignées de porte)	5
7	–	–
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager.	20
11	Commandes dans la porte arrière gauche du passager.	20
12	Accès sans clé*	7,5
13	Siège conducteur à commande électrique*	20
14	Siège passager avant à commande électrique*.	20

15	Buses de pulvérisation du pare-brise avant	25
16	Module de commande du système Infotainment	5
17	Système audio-navigation : amplificateur, radio satellite SiriusXM ™*.	10
18	Système Infotainment	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit panoramique électrique* ; Éclairage dans le cadre de porte ; Capteur du système de climatisation.	5
22	Prise 12 V dans la console entre les sièges	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement* ; Module de commande de remorque* ; Caméra d’aide au stationnement* ; Système d’information sur les angles morts (BLIS)*.	5
29	Module de commande de la transmission intégrale*	15
30	Système de châssis actif*	10

Position : boîte à fusibles B

N°	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire avant ; Commande de vitre dans la porte conducteur ; Siège(s) à réglage électrique* ; système de commande sans fil HomeLink®*.	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif, avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	Volant chauffant*	15
10	Pare-brise chauffant*	15
11	Ouverture du coffre	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme, système de diagnostic embarqué	5
17	–	–
18	Système d’airbags ; Capteur de poids passager.	10
19	Système d’avertissement de collision*	5
20	Pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*.	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – habitacle/coffre

N°	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2*	15
5	–	–
6	Prise 12 V dans le coffre	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1*	40
12	–	–

Volvo S60 II (2015) – schéma des fusibles

Année de fabrication : 2015.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo S60 sont le fusible n° 22 (prises 12 V dans la console centrale) dans la boîte à fusibles « A » sous la boîte à gants et le fusible n° 7 (prise 12 V arrière) dans la boîte à fusibles du coffre.

Emplacement de la boîte à fusibles

1) Compartiment moteur

2) Sous la boîte à gants, boîte à fusibles A (fusibles généraux)
3) Sous la boîte à gants, boîte à fusibles B (fusibles du module de commande)

Situé sous le revêtement.

4) Coffre

Situé derrière le revêtement sur le côté gauche du coffre.

5) Zone froide dans le compartiment moteur (uniquement Start/Stop)

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

N°	Description	Ampérage [A]
1	Disjoncteur automatique : module électrique central sous la boîte à gants A	50
2	Disjoncteur automatique : module électrique central sous la boîte à gants.	50
3	Disjoncteur automatique : module électrique central dans le coffre A.	60
4	Disjoncteur automatique : module électrique central sous la boîte à gants A.	60
5	Disjoncteur automatique : module électrique central sous la boîte à gants A.	60
6	–	–
7	–	–
8	Pare-brise avant* – côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation A	40
12	Pare-brise avant* – côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Lave-phares	20
16	Nivellement actif des phares*	10
17	Module électrique central (sous la boîte à gants)	20
18	ABS	5
19	Force de direction réglable*	5
20	Module de commande moteur (ECM) ; transmission ; SRS	10
21	Buses chauffantes pour lave-glace*	10
22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–

26	–	–
27	Bobines de relais	5
28	Phares additionnels*	20
29	Klaxon	15
30	Bobines de relais ; Unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation (ne s’applique pas aux moteurs 4 cylindres)	15
33	Bobines de relais de climatisation ; Bobines de relais dans la zone froide du compartiment moteur pour Start/Stop.	5
34	Relais du démarreur A	30
35	Unité de commande moteur (moteurs 4 cylindres) Bobines d’allumage (moteurs 5/6 cylindres) ; Condensateur (moteurs 6 cylindres).	20
36	Unité de commande moteur (moteurs 4 cylindres)	20
	Unité de commande moteur (moteurs 5 cylindres)	10
37	Moteurs 4 cylindres : Débitmètre massique d’air ; Thermostat ; Valve EVAP.	10
	Moteurs 5/6 cylindres : Système d’injection ; Débitmètre massique d’air (uniquement moteurs 6 cylindres) ; Unité de commande moteur.	15
38	Compresseur de climatisation (moteurs 5/6 cylindres) ; Vannes moteur ; Unité de commande moteur (moteurs 6 cylindres) ; Solénoïdes (uniquement 6 cylindres sans turbo) ; Débitmètre massique d’air (uniquement 6 cylindres).	10
	Vannes moteur ; Pompe à huile ; Sonde lambda chauffée centralement (moteurs 4 cylindres).	15
39	Sondes lambda chauffées avant, arrière (moteurs 4 cylindres) ; Valve EVAP (moteurs 5/6 cylindres) ; Capteurs d’oxygène chauffés (moteurs 5/6 cylindres).	15
40	Pompe à huile (transmission automatique) ; Réchauffeur de bloc (moteurs 5 cylindres)	10
	Bobines d’allumage	15
41	Détection de fuites de carburant (moteurs 5/6 cylindres) ; Unité de commande de la grille de radiateur (moteurs 5 cylindres).	5
	Détection de fuites de carburant ; Électroaimant de climatisation (moteurs 4 cylindres).	7,5
42	Pompe de liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60 (4/5 cylindres)
		80 (6 cylindres)
44	Direction assistée	100
* – Option / équipement supplémentaire
A – Cette position n’est pas utilisée dans les véhicules avec la fonction Start/Stop en option.

Fusibles – habitacle

Schéma des fusibles A :

Fusibles généraux

Schéma des fusibles B :

Fusibles de l’unité de commande

Position : schéma des fusibles A

N°	Description	Ampérage [A]
1	Interrupteur automatique du système Infotainment et fusibles 16-20.	40
2	Lave-glace avant	25
3	–	–
4	–	–
5	–	–
6	Accès sans clé* (poignées de porte)	5
7	–	–
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager	20
11	Commandes dans la porte arrière gauche du passager	20
12	Accès sans clé*	7,5
13	Siège conducteur motorisé*	20
14	Siège passager avant à commande électrique*	20

15	–	–
16	Module de commande du système Infotainment	5
17	Système audio-navigation : amplificateur, radio satellite SiriusXM ™*.	10
18	Système Infotainment	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit électrique* Éclairage de flaque ; Capteur du système de climatisation.	5
22	Prises 12 V dans la console entre les sièges	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement*, Module de commande d’attelage*, Caméra d’aide au stationnement* Système d’information sur les angles morts (BLIS)*	5
29	Module de commande de la transmission intégrale*	15
30	Système de châssis actif*	10

Position : schéma des fusibles B

N°	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire avant ; Commande de vitre dans la porte conducteur ; Siège(s) à réglage électrique* ; Système de commande sans fil HomeLink®*.	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif, avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant.	10
9	Volant chauffant électrique*	15
10	Pare-brise chauffant électrique*	15
11	Coffre – ouverture	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme, système de diagnostic embarqué	5
17	–	–
18	Système d’airbags ; Capteur de poids passager.	10
19	Système d’avertissement de collision*	5
20	Capteur de pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs, Sièges arrière chauffants*	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – habitacle / coffre

N°	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Alimentation pour remorque 2*	15
5	–	–
6	Alimentation 12 V dans le coffre	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Alimentation pour remorque 1*	40
12	–	–

Fusibles – zone froide du compartiment moteur (uniquement Start / Stop)

N°	Description	Ampérage [A]
A1	Disjoncteur automatique : module électrique central dans le compartiment moteur.	175
A2	Disjoncteur automatique : panneau de fusibles sous l’habitacle, module électrique central dans le coffre.	175
1	–	–
2	Disjoncteur automatique : panneau de fusibles B sous l’habitacle.	50
3	Disjoncteur automatique : panneau de fusibles A sous l’habitacle.	60
4	Disjoncteur automatique : panneau de fusibles A sous l’habitacle.	60
5	Disjoncteur automatique : module électrique central dans le coffre.	60
6	Ventilateur du système de climatisation	40
7	–	–
8	–	–
9	Relais du moteur de démarrage	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module électrique central : tension de référence de la batterie auxiliaire ; point de charge de la batterie auxiliaire.	15

Volvo S60 II (2016) – schéma des fusibles

Année de fabrication : 2016.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo S60 sont le fusible n° 22 (prises 12 V dans la console centrale) dans la boîte à fusibles « A » sous la boîte à gants et le fusible n° 7 (prise 12 V arrière) dans la boîte à fusibles du coffre.

Emplacement de la boîte à fusibles

1) Compartiment moteur

2) Sous la boîte à gants, boîte à fusibles A (fusibles généraux)
3) Sous la boîte à gants, boîte à fusibles B (fusibles du module de commande)

Situé sous le revêtement.

4) Coffre

Situé derrière le revêtement sur le côté gauche du coffre.

5) Zone froide dans le compartiment moteur (uniquement Start/Stop)

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

N°	Description	Ampérage [A]
1	Disjoncteur automatique : module électrique central sous la boîte à gants A.	50
2	Disjoncteur automatique : module électrique central sous la boîte à gants.	50
3	Disjoncteur automatique : module électrique central dans le coffre A.	60
4	Disjoncteur automatique : module électrique central sous la boîte à gants A.	60
5	Disjoncteur automatique : module électrique central sous la boîte à gants A.	60
6	–	–
7	–	–
8	Pare-brise avant* – côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur du système de climatisation A	40
12	Pare-brise avant* – côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Lave-phares	20
16	Nivellement actif des phares directionnels*	10
17	Module électrique central (sous la boîte à gants).	20
18	ABS	5
19	Force de direction réglable*	5
20	Module de commande moteur (ECM) ; Transmission ; SRS.	10
21	Buses chauffantes de lave-glace*	10
22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–

26	–	–
27	Bobines de relais	5
28	Phares additionnels*	20
29	Klaxon	15
30	Bobines de relais ; Unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation (ne s’applique pas aux moteurs 4 cylindres).	15
33	Bobines de relais de climatisation ; Bobines de relais dans la zone froide du compartiment moteur pour Start/Stop.	5
34	Relais du moteur de démarrage A	30
35	Unité de commande moteur (moteurs 4 cylindres) ; Bobines d’allumage (moteurs 5 cylindres).	20
36	Unité de commande moteur (moteurs 4 cylindres)	20
	Unité de commande moteur (moteurs 5 cylindres)	10
37	Moteurs 4 cylindres : Capteur de masse d’air ; Thermostat ; Valve EVAP.	10
	Moteurs 5 cylindres : Système d’injection ; Unité de commande moteur.	15
38	Compresseur de climatisation (moteurs 5/6 cylindres) ; Vannes moteur ; Unité de commande moteur (moteurs 6 cylindres) ; Solénoïdes (uniquement 6 cylindres sans turbo) ; Capteur de masse d’air (uniquement 6 cylindres) ; Capteur de niveau d’huile (uniquement 5 cylindres).	10
	Vannes moteur ; Pompe à huile ; Sonde lambda chauffée centralement (moteurs 4 cylindres).	15
39	Sondes lambda chauffées avant, arrière (moteurs 4 cylindres) ; Valve EVAP (moteurs 5/6 cylindres) ; Capteurs d’oxygène chauffés (moteurs 5/6 cylindres).	15
40	Pompe à huile ; Réchauffeur de bloc ; Pompe de liquide de refroidissement (moteurs 5 cylindres).	10
	Bobines d’allumage (moteurs 4 cylindres)	15
41	Détection de fuites de carburant (moteurs 5/6 cylindres) ; Unité de commande de la grille de radiateur (moteurs 5 cylindres).	5
	Détection de fuites de carburant ; Électroaimant de climatisation (moteurs 4 cylindres).	7,5
42	Pompe de liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60, 80 (4 cylindres)
		60 (5 cylindres)
44	Direction assistée	100
* – Option / équipement supplémentaire
A – Cette position n’est pas utilisée dans les véhicules avec la fonction Start / Stop en option.

Fusibles – boîte à gants

Compartiment moteur fusibles A : Fusibles généraux

Compartiment moteur fusibles B : Fusibles de l’unité de commande

Position : compartiment moteur fusibles A

Nr	Description	Ampérage [A]
1	Interrupteur automatique du système Infotainment et fusibles 16-20.	40
2	Lave-glace avant	25
3	–	–
4	–	–
5	–	–
6	Accès sans clé* (poignées de porte)	5
7	–	–
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager	20
11	Commandes dans la porte arrière gauche du passager	20
12	Accès sans clé*	7,5
13	Siège conducteur motorisé*	20
14	Siège passager avant à réglage électrique*	20

15	–	–
16	Affichage du système Infotainment	5
17	Système audio-navigation : amplificateur, radio satellite SiriusXM ™*.	10
18	Module de commande Sensus	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Toit panoramique électrique ; Éclairage de flaque ; Capteur du système de climatisation.	5
22	Prises 12 V dans la console entre les sièges	15
23	Siège arrière chauffant* (côté passager).	15
24	Siège arrière chauffant* (côté conducteur).	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement* ; Système d’information sur les angles morts (BLIS)* ; Caméra de stationnement*.	5
29	Module de commande de la transmission intégrale*	15
30	Système de suspension active*	10

Position : boîte à fusibles B

N°	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage supplémentaire avant ; Commande de vitre dans la porte conducteur ; Sièges à réglage électrique*.	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif, avertissement de collision*	10
6	Éclairage supplémentaire ; Capteur de pluie* ; Système de commande sans fil HomeLink®*.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant	10
9	Volant chauffant*	15
10	Pare-brise chauffant*	15
11	Ouverture du coffre	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme, système de diagnostic embarqué	5
17	Radio satellite* ; Amplificateur du système audio.	10
18	Système d’airbags ; Capteur de poids passager.	10
19	Système d’avertissement de collision*	5
20	Capteur de pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – habitacle/coffre

N°	Description	Amp [A]
1	Frein de stationnement électrique (côté gauche).	30
2	Frein de stationnement électrique (côté droit).	30
3	Lunette arrière chauffante	30
4	Prises de remorque 2*	15
5	–	–
6	Prises 12 V dans le coffre	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Prises de remorque 1*	40
12	–	–

Fusibles – zone froide du compartiment moteur (uniquement Start/Stop) – Option pour moteurs 4 cylindres

N°	Description	Amp [A]
A1	Disjoncteur automatique : module électrique central dans le compartiment moteur.	175
A2	Disjoncteur automatique : boîte à fusibles sous la boîte à gants, module électrique central dans le coffre.	175
1	–	–
2	Disjoncteur automatique : boîte à fusibles B sous la boîte à gants.	50
3	Disjoncteur automatique : boîte à fusibles A sous la boîte à gants.	60
4	Disjoncteur automatique : boîte à fusibles A sous la boîte à gants.	60
5	Disjoncteur automatique : module électrique central dans le coffre.	60
6	Ventilateur du système de climatisation	40
7	–	–
8	–	–
9	Relais du moteur de démarrage	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module électrique central : tension de référence de la batterie auxiliaire ; point de charge de la batterie auxiliaire.	15

Volvo S60 (2017) – schéma de la boîte à fusibles

Année de fabrication : 2017.

Les fusibles de la prise allume-cigare (prises de courant) de la Volvo S60 sont le fusible n° 22 (prises 12 V dans la console du tunnel) dans la boîte à fusibles « A » sous la boîte à gants et le fusible n° 7 (prise 12 V arrière) dans la boîte à fusibles du coffre.

Emplacement de la boîte à fusibles

1) Compartiment moteur

2) Sous la boîte à gants, boîte à fusibles A (fusibles généraux)
3) Sous la boîte à gants, boîte à fusibles B (fusibles du module de commande)

Situé sous le revêtement.

4) Coffre

Situé derrière le revêtement sur le côté gauche du coffre.

5) Zone froide dans le compartiment moteur (uniquement Start/Stop)

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

N°	Description	Ampérage [A]
1	Disjoncteur automatique : module électrique central sous la boîte à gants A	50
2	Disjoncteur automatique : module électrique central sous la boîte à gants	50
3	Disjoncteur automatique : module électrique central dans le coffre A	60
4	Disjoncteur automatique : module électrique central sous la boîte à gants A	60
5	Disjoncteur automatique : module électrique central sous la boîte à gants A	60
6	–	–
7	–	–
8	Pare-brise avant*, côté conducteur	40
9	Essuie-glaces	30
10	–	–
11	Ventilateur de climatisation A	40
12	Pare-brise avant*, côté passager	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Gicleurs de phares	20
16	Nivellement actif des phares en virage *	10
17	Module électrique central (sous la boîte à gants)	20
18	ABS	5
19	Force de direction réglable *	5
20	Module de commande moteur (ECM) ; Transmission ; SRS.	10
21	Buses chauffantes pour essuie-glace*	10
22	–	–
23	Panneau d’éclairage	5
24	–	–
25	–	–

26	–	–
27	Bobines de relais	5
28	Feux additionnels *	20
29	Klaxon	15
30	Bobines de relais ; Unité de commande moteur (ECM).	10
31	Unité de commande – transmission automatique	15
32	Compresseur de climatisation (ne s’applique pas aux moteurs 4 cylindres)	15
33	Bobines de relais de climatisation ; Bobines de relais dans la zone froide du compartiment moteur pour Start/Stop.	5
34	Relais du démarreur A	30
35	Unité de commande moteur (moteurs 4 cylindres) ; Bobines d’allumage (moteurs 5 cylindres).	20
36	Unité de commande moteur (moteurs 4 cylindres)	20
	Unité de commande moteur (moteurs 5 cylindres)	10
37	Moteurs 4 cylindres : débitmètre massique d’air, thermostat, valve EVAP	10
	Moteurs 5 cylindres : système d’injection, unité de commande moteur.	15
38	Compresseur de climatisation (moteurs 5 cylindres) ; Vannes moteur ; Capteur de niveau d’huile (uniquement moteurs 5 cylindres).	10
	Vannes moteur ; Pompe à huile ; Sonde lambda à chauffage central (moteurs 4 cylindres).	15
39	Sondes lambda chauffées avant et arrière (moteurs 4 cylindres) ; Valve EVAP (moteurs 5 cylindres) ; Capteurs d’oxygène chauffés (moteurs 5 cylindres).	15
40	Pompe à huile ; Réchauffeur de bloc ; Pompe de liquide de refroidissement (moteurs 5 cylindres).	10
	Bobines d’allumage (moteurs 4 cylindres)	15
41	Détection de fuites de carburant (moteurs 5 cylindres) ; Unité de commande de la grille de radiateur (moteurs 5 cylindres).	5
	Détection de fuites de carburant ; Électroaimant de climatisation (moteurs 4 cylindres).	7,5
42	Pompe de liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60 ou 80 (moteurs 4 cylindres)
		60 (moteurs 5 cylindres)
44	Direction assistée	100
* – Option / équipement supplémentaire, pour plus d’informations, voir Introduction
A – Cet élément n’est pas utilisé dans les véhicules avec la fonction Start / Stop en option

Fusibles – habitacle

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles de l’unité de commande

Position : boîte à fusibles A

N°	Description	Ampérage [A]
1	Interrupteur automatique du système Infotainment et fusibles 16-20	40
2	Buses de pulvérisation du pare-brise avant	25
3	–	–
4	–	–
5	–	–
6	Accès sans clé * (poignées de porte)	5
7	–	–
8	Commande dans la porte conducteur	20
9	Commandes dans la porte passager	20
10	Commandes dans la porte arrière droite du passager	20
11	Commandes dans la porte arrière gauche du passager	20
12	Accès sans clé *	7,5
13	Siège conducteur à commande électrique *	20
14	Siège passager avant à commande électrique *	20

15	–	–
16	Affichage du système Infotainment	5
17	Système audio-navigation : amplificateur, radio satellite SiriusXM ™*.	10
18	Module de commande Sensus	15
19	Kit mains libres Bluetooth	5
20	–	–
21	Actionneur de toit ouvrant* ; Éclairage d’ouverture de porte ; Capteur du système de climatisation.	5
22	Prises 12 V dans la console entre les sièges	15
23	Siège arrière chauffant* (côté passager)	15
24	Siège arrière chauffant* (côté conducteur)	15
25	–	–
26	Siège passager avant chauffant*	15
27	Siège conducteur chauffant*	15
28	Aide au stationnement* Système d’information sur les angles morts (BLIS)* ; Caméra de stationnement*	5
29	Module de commande de la transmission intégrale *	15
30	Système de châssis actif *	10

Position : boîte à fusibles B

N°	Description	Ampérage [A]
1	–	–
2	–	–
3	Éclairage avant supplémentaire ; Commande de vitre dans la porte conducteur ; Sièges à réglage électrique*.	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision*.	10
6	Éclairage supplémentaire ; Capteur de pluie* ; Système de commande sans fil HomeLink®*.	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : trappe à carburant	10
9	Volant chauffant électrique*	15
10	Pare-brise chauffant électrique*	15
11	Ouverture du coffre	10

12	Appuie-têtes rabattables électriquement*	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15	–	–
16	Alarme, système de diagnostic de l’ordinateur de bord	5
17	Radio satellite* ; Amplificateur du système audio.	10
18	Système d’airbags ; Capteur de poids passager.	10
19	Avertissement de collision*	5
20	Capteur de pédale d’accélérateur ; Fonction d’assombrissement automatique des rétroviseurs ; Sièges arrière chauffants*	7,5
21	–	–
22	Feux de freinage	5
23	Actionneur de toit ouvrant*	20
24	Antidémarrage	5

Fusibles – habitacle / coffre

Nr	Description	Ampérage [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Alimentation pour remorque 2*	15
5	–	–
6	Alimentation 12 V dans le coffre	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Alimentation pour remorque 1*	40
12	–	–

Fusibles – zone froide du compartiment moteur (uniquement Start / Stop) – Option pour moteurs 4 cylindres

Nr	Description	Ampérage [A]
A1	Disjoncteur automatique : module électrique central dans le compartiment moteur	175
A2	Disjoncteur automatique : boîte à fusibles sous l’habitacle, module électrique central dans le coffre	175
1	–	–
2	Disjoncteur automatique : boîte à fusibles B sous l’habitacle	50
3	Disjoncteur automatique : boîte à fusibles A sous l’habitacle	60
4	Disjoncteur automatique : boîte à fusibles A sous l’habitacle	60
5	Disjoncteur automatique : module électrique central dans le coffre	60
6	Ventilateur du système de climatisation	40
7	–	–
8	–	–
9	Relais du moteur de démarrage	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module électrique central : tension de référence de la batterie auxiliaire, point de charge de la batterie auxiliaire	15

Volvo S60 – schéma de la boîte à fusibles

Année de fabrication : 2018.

Les fusibles de la prise allume-cigare (prises de courant) de la Volvo S60 sont le fusible n° 22 (prises 12 V de la console centrale) dans la boîte à fusibles « A » sous la boîte à gants et le fusible n° 7 (prise 12 V arrière) dans la boîte à fusibles du coffre.

Emplacement de la boîte à fusibles

1) Compartiment moteur

2) Boîte à fusibles A sous la boîte à gants (fusibles généraux)
3) Boîte à fusibles B sous la boîte à gants (fusibles du module de commande)

Situé sous le revêtement.

4) Coffre

Situé derrière le revêtement sur le côté gauche du coffre.

5) Zone froide du compartiment moteur (Start/Stop uniquement)

Compartiment moteur

Affectation des fusibles dans le compartiment moteur (2018)

Nr	Popis	Ampére [A]
Nr	Description	Ampères [A]
1	Disjoncteur : module du système électrique sous la boîte à gants (non utilisé sur les véhicules avec fonction Start/Stop en option)	50
2	Disjoncteur : module du système électrique sous la boîte à gants	50
3	Disjoncteur : module du système électrique dans le coffre (non utilisé sur les véhicules avec fonction Start/Stop en option)	60
4	Disjoncteur : module du système électrique sous la boîte à gants (non utilisé sur les véhicules avec fonction Start/Stop en option)	60
5	Disjoncteur : module du système électrique sous la boîte à gants (non utilisé sur les véhicules avec fonction Start/Stop en option)	60
6	–
7	–
8	Pare-brise avant (option), côté conducteur	40
9	Essuie-glaces	30
10	–
11	Ventilateur du système de climatisation (non utilisé sur les véhicules avec fonction Start/Stop en option)	40
12	Pare-brise avant (option), côté passager	40
13	Pompe ABS	40
14	Valves ABS	20
15	Lave-phares	20
16	Phares actifs – nivellement des phares (option)	10
17	Module du système électrique (sous la boîte à gants)	20
18	ABS	5
19	Direction assistée réglable (option)	5
20	Module de commande moteur (ECM) ; Transmission ; SRS.	10
21	Buses chauffantes (option)	10
22	–
23	Panneau d’éclairage	5
24	–

Nr	Popis	Ampére [A]
25	–
26	–
27	Bobines de relais	5
28	Phares auxiliaires (option)	20
29	Klaxon	15
30	Bobines de relais ; Module de commande moteur (ECM).	10
31	Module de commande – transmission automatique	15
32	Compresseur de climatisation (pas les moteurs 4 cylindres)	15
33	Bobines de relais de climatisation ; Bobines de relais dans la zone froide du compartiment moteur pour Start/Stop	5
34	Relais du démarreur (non utilisé sur les véhicules avec fonction Start/Stop en option)	30
35	Module de commande moteur (moteurs 4 cylindres) ; Bobines d’allumage (moteurs 5 cylindres).	20
36	Module de commande moteur (moteurs 4 cylindres)	20
36	Module de commande moteur (moteurs 5 cylindres)	10
37	Moteurs 4 cylindres : débitmètre d’air massique, thermostat, valve EVAP	10
37	Moteurs 5 cylindres : système d’injection, module de commande moteur	15
38	Compresseur de climatisation (moteurs 5 cylindres) ; Valves moteur ; Capteur de niveau d’huile (5 cylindres uniquement).	10
38	Valves moteur ; Pompe à huile ; Sonde lambda chauffée centrale (moteurs 4 cylindres).	15
39	Sondes lambda chauffées avant/arrière (moteurs 4 cylindres) ; Valve EVAP (moteurs 5 cylindres) ; Sondes lambda chauffées (moteurs 5 cylindres).	15
40	Pompe à huile ; Réchauffeur de bloc ; Pompe de liquide de refroidissement (moteurs 5 cylindres).	10
40	Bobines d’allumage (moteurs 4 cylindres)	15
41	Détection de fuite de carburant (moteurs 5 cylindres) ; Module de commande de volet de radiateur (moteurs 5 cylindres).	5
41	Détection de fuite de carburant ; Électrovanne de climatisation (moteurs 4 cylindres).	7,5
42	Pompe de liquide de refroidissement (moteurs 4 cylindres)	50
43	Ventilateur de refroidissement	60 ou 80 (moteurs 4 cylindres), 60 (moteurs 5 cylindres)
44	Direction assistée	100

Les fusibles 16 à 33 et 35 à 41 peuvent être remplacés à tout moment si nécessaire.
Les fusibles 1 à 15, 34 et 42 à 44 sont des relais/disjoncteurs automatiques et ne doivent être retirés ou remplacés que par un technicien de service Volvo formé et qualifié.

Sous la boîte à gants (boîte à fusibles A)

Affectation des fusibles sous la boîte à gants (boîte à fusibles A – 2018)

Nr	Popis	Ampére [A]
Nr	Description	Ampères [A]
1	Disjoncteur du système d’infodivertissement et fusibles 16-20	40
2	Lave-phares	25
3	–
4	–
5	–
6	Accès sans clé (option) (poignées de porte)	5
7	–
8	Commande dans la porte conducteur	20
9	Commande dans la porte passager avant	20
10	Commande dans la porte arrière droite du passager	20
11	Commande dans la porte arrière gauche du passager	20
12	Accès sans clé (option)	7,5
13	Siège conducteur à réglage électrique (option)	20
14	Siège passager avant à réglage électrique (option)	20

Nr	Popis	Ampére [A]
15	–
16	Écran du système audio-navigation	5
17	Système d’infodivertissement : amplificateur, radio satellite SiriusXM (option).	10
18	Module de commande Sensus	15
19	Kit mains libres Bluetooth	5
20
21	Toit électrique (option) ; Éclairage extérieur ; Capteur du système de climatisation.	5
22	Prises 12 V dans la console centrale	15
23	Siège arrière chauffant (côté passager) (Option)	15
24	Siège arrière chauffant (côté conducteur) (Option)	15
25	–
26	Siège passager avant chauffant (Option)	15
27	Siège conducteur chauffant (option)	15
28	Aide au stationnement (option) ; Système d’information sur l’angle mort (BUS) (option) ; Caméra d’aide au stationnement (option).	5
29	Module de commande de transmission intégrale (option)	15
30	Système de châssis actif (option)	10

Sous la boîte à gants (boîte à fusibles B)

Affectation des fusibles sous la boîte à gants (boîte à fusibles B – 2018)

Nr	Popis	Ampére [A]
Nr	Description	Ampères [A]
1	–
2	–
3	Éclairage intérieur avant ; Commande électrique des vitres dans la porte conducteur ; Sièges à réglage électrique (option).	7,5
4	Tableau de bord	5
5	Régulateur de vitesse adaptatif ; Avertissement de collision (option).	10
6	Éclairage extérieur ; Capteur de pluie (option) ; HomeLINK (option) ; Système de commande sans fil (option).	7,5
7	Module de volant	7,5
8	Verrouillage centralisé : porte de réservoir	10
9	Volant chauffant (option)	15
10	Pare-brise chauffant (option)	15
11	Ouverture du coffre	10

Numéro	Description	Ampères [A]
12	Appuie-têtes extérieurs rabattables électriquement (option)	10
13	Pompe à carburant	20
14	Panneau de commande du système de climatisation	5
15
16	Alarme, système de diagnostic embarqué	5
17	Radio satellite (option) ; Amplificateur du système audio.	10
18	Système d’airbags ; Capteur de poids du passager.	10
19	Système d’avertissement de collision	5
20	Capteur de pédale d’accélérateur ; Fonction de gradation automatique des rétroviseurs ; Sièges arrière chauffants (option).	7,5
21	–
22	Feux de freinage	5
23	Toit électrique (option)	20
24	Antidémarrage	5

Zone de chargement (coffre)

Affectation des fusibles dans la zone de chargement

Nr	Popis	Ampére [A]
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2 (option)	15
5	–
6
7	Prise 12 V arrière	15
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1 (option)	40
12	–	–

Zone froide du compartiment moteur

Affectation des fusibles dans la zone froide du compartiment moteur (2018)

Nr	Popis	Ampére [A]
A1	Disjoncteur : module du système électrique dans le compartiment moteur	175
A2	Disjoncteur : boîte à fusibles sous la boîte à gants, module du système électrique dans le coffre	175
1
2	Disjoncteur : boîte à fusibles B sous la boîte à gants	50
3	Disjoncteur : boîte à fusibles A sous la boîte à gants	60
4	Disjoncteur : boîte à fusibles A sous la boîte à gants	60
5	Disjoncteur : module du système électrique dans le coffre	60
6	Ventilateur du système de climatisation	40
7
8
9	Relais du moteur de démarrage	30
10	Diode interne	50
11	Batterie auxiliaire	70
12	Module du système électrique : tension de référence de la batterie auxiliaire, point de charge de la batterie auxiliaire	15

Les fusibles A1, A2 et 1 à 11 sont des relais/disjoncteurs automatiques et ne doivent être retirés ou remplacés que par un technicien de service Volvo formé et qualifié.
Le fusible 12 peut être remplacé à tout moment si nécessaire.

Volvo S60 (2019-…) – schéma de la boîte à fusibles

Année de fabrication : 2019.

Les fusibles de l’allume-cigare (prise de courant) de la Volvo S60 sont les fusibles n° 24 (prise 12 V dans la console entre les sièges avant), n° 25 (prise 12 V dans la console entre les sièges arrière), n° 26 (prise 12 V dans le coffre) dans la boîte à fusibles du compartiment moteur et le fusible n° 2 (prise électrique dans la console entre les sièges arrière) dans la boîte à fusibles sous la boîte à gants.

Emplacement de la boîte à fusibles

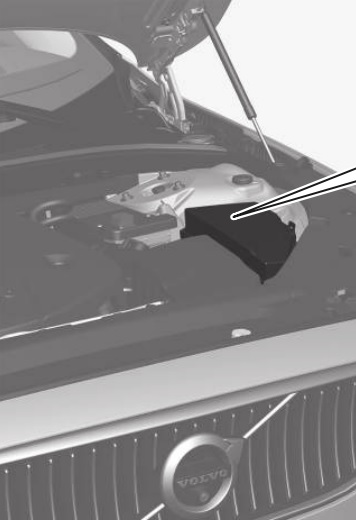

Compartiment moteur

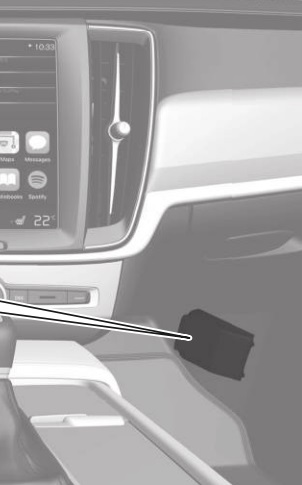

Boîte à fusibles sous la boîte à gants

Boîte à fusibles dans le coffre

Schémas des boîtes à fusibles

2019

Compartiment moteur

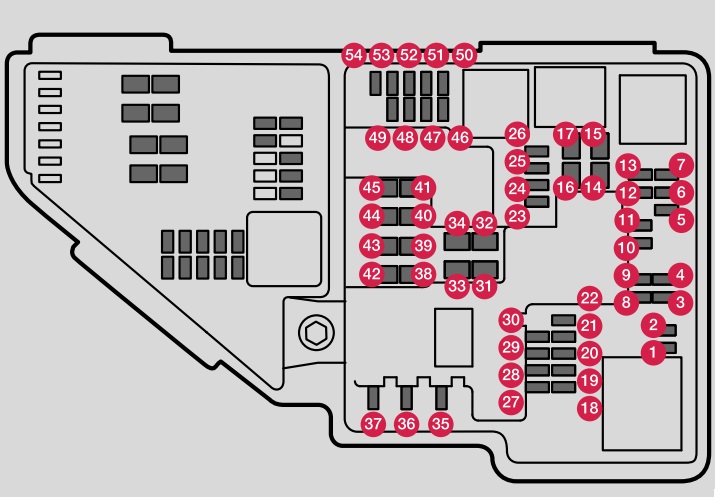

Affectation des fusibles dans le compartiment moteur (2019)

Nr	Amp [A]	Popis
Nr	Amp [A]	Description
1	–	Non utilisé
2	–	Non utilisé
3	–	Non utilisé
4	15	Bobines d’allumage (essence) ; bougies d’allumage (essence)
5	15	Électrovanne de pompe à huile ; embrayage magnétique de climatisation ; sonde lambda chauffée, centrale (essence) ; sonde lambda chauffée arrière (diesel).
6	7.5	Régulateurs de vide ; valve ; valve d’impulsion de puissance (diesel).
7	20	Module de commande moteur ; élément de régulation ; unité de corps de papillon ; valve EGR (diesel) ; capteur de position de turbocompresseur (diesel) ; valve de turbocompresseur (essence).
8	5	Module de commande moteur
9	–	Non utilisé
10	10	Solénoïdes (essence) ; valve ; thermostat de refroidissement moteur (essence) ; pompe de refroidissement EGR (diesel) ; module de commande de préchauffage (diesel).
11	5	Module de commande de volet de spoiler ; module de commande de volet de radiateur ; bobines de relais d’impulsion de puissance (diesel)
12	–	Non utilisé
13	20	Module de commande moteur
14	40	Démarreur
15	Bypass	Démarreur
16	30	Réchauffeur de filtre à carburant (diesel)
17	–	Non utilisé
18	–	Non utilisé
19	–	Non utilisé
20	–	Non utilisé
21	–	Non utilisé
22	–	Non utilisé
23	–	Non utilisé
24	15	Prise 12 V dans la console entre les sièges avant
25	15	Prise 12 V dans la console entre les sièges arrière
26	15	Prise 12 V dans le coffre / compartiment de chargement
27	–	Non utilisé

Numéro	Amp [A]	Description
28	15	Phare gauche, certains modèles avec LED
29	15	Phare droit, certains modèles avec LED
30	–	Non utilisé
31	–	Non utilisé
32	–	Non utilisé
33	25	Lave-phares
34	25	Lave-glace
35	15	Module de commande de transmission
36	20	Klaxon
37	5	Sirène d’alarme
38	40	Module de commande du système de freinage (valves, frein de stationnement)
39	30	Essuie-glace
40	–	Non utilisé
41	–	Non utilisé
42	20	Chauffage stationnaire
43	–	Non utilisé
44	–	Non utilisé
45	–	Non utilisé
46	5	Alimentation avec contact mis : module de commande moteur, éléments de transmission, direction assistée électrique, module électrique central, module de commande du système de freinage.
47	–	Non utilisé
48	7.5	Phare droit
48	15	Phare droit, certains modèles avec LED
49	–	Non utilisé
50	–	Non utilisé
51	5	Module de commande de connexion de batterie
52	5	Airbag
53	7.5	Phare gauche
53	15	Phare gauche, certains modèles avec LED
54	5	Capteur de pédale d’accélérateur

Compartiment moteur (Twin Engine)

Affectation des fusibles dans le compartiment moteur (2019, Twin Engine)

Nr	Amp [A]	Popis
Nr	Amp [A]	Description
1	–	Non utilisé
2	–	Non utilisé
3	–	Non utilisé
4	5	Module de commande d’actionneur pour l’activation, le changement de vitesse, la transmission automatique
5	5	Module de commande de réchauffeur de liquide de refroidissement haute tension
6	5	Module de commande de climatisation ; Valve d’arrêt d’échangeur de chaleur ; Valve d’arrêt de liquide de refroidissement via le système de chauffage
7	5	Module de commande de batterie hybride ; Onduleur haute tension pour générateur combiné, démarreur haute tension avec onduleur de tension 500 V-12 V.
8	–	Non utilisé
9	10	Convertisseur pour la commande de puissance du moteur électrique de l’essieu arrière
10	10	Module de commande de batterie hybride ; Onduleur haute tension pour générateur combiné, démarreur haute tension avec onduleur de tension 500 V-12 V.
11	5	Module de charge
12	10	Valve d’arrêt de liquide de refroidissement de batterie hybride ; Pompe de liquide de refroidissement 1 pour batterie hybride.
13	10	Pompe de liquide de refroidissement pour le système de propulsion électrique
14	25	Ventilateur de refroidissement des composants hybrides
15	–	Non utilisé
16	–	Non utilisé
17	–	Non utilisé
18	–	Non utilisé
19	–	Non utilisé
20	–	Non utilisé
21	–	Non utilisé
22	–	Non utilisé
23	–	Non utilisé
24	15	Prise 12 V dans la console entre les sièges avant
25	15	Prise 12 V dans la console entre les sièges arrière
26	15	Prise 12 V dans le coffre / compartiment de chargement ; ports USB pour iPad.
27	–	Non utilisé
28	–	Non utilisé
29	–	Non utilisé
30	–	Non utilisé
31	–	Non utilisé
32	–	Non utilisé
33	25	Lave-phares
34	25	Lave-glace
35	–	Non utilisé
36	20	Klaxon
37	5	Sirène d’avertissement
38	40	Module de commande du système de freinage (valves, frein de stationnement)
39	30	Essuie-glace

Nr	Amp [A]	Popis
40	–	Non utilisé
41	–	Non utilisé
42	20	Chauffage stationnaire
43	40	Module de commande du système de freinage (pompe ABS)
44	–	Non utilisé
45	–	Non utilisé
46	5	Alimentation avec contact mis : module de commande moteur ; éléments de transmission, direction assistée électrique, module électrique central.
47	5	Son extérieur du véhicule (sur certains marchés)
48	7.5	Phare droit
48	15	Phare droit, certains modèles avec LED
49	–	Non utilisé
50	–	Non utilisé
51	–	Non utilisé
52	5	Airbag
53	7.5	Phare gauche
53	15	Phare gauche, certains modèles avec LED
54	5	Capteur de pédale d’accélérateur
55	15	Module de commande de transmission ; Module de commande de levier de vitesse.
56	5	Module de commande moteur
57	–	Non utilisé
58	–	Non utilisé
59	–	Non utilisé
60	–	Non utilisé
61	20	Module de commande moteur ; Élément de régulation ; Unité de corps de papillon ; Valve de turbocompresseur.
62	10	Solénoïdes ; Valve ; Thermostat de refroidissement moteur
63	7.5	Régulateurs de vide ; Valve.
64	5	Module de commande de volet de spoiler ; Module de commande de volet de radiateur
65	–	Non utilisé
66	15	Sonde lambda chauffée avant ; Sonde lambda chauffée arrière.
67	15	Électrovanne de pompe à huile ; Embrayage magnétique de climatisation ; Capteur d’oxygène chauffé (central).
68	–	Non utilisé
69	20	Module de commande moteur
70	15	Bobines d’allumage ; Bougies d’allumage.
71	–	Non utilisé
72	–	Non utilisé
73	30	Module de commande de pompe à huile de transmission
74	40	Module de commande de pompe à vide
75	25	Actionneur de transmission
76	–	Non utilisé
77	–	Non utilisé
78	–	Non utilisé

Sous la boîte à gants

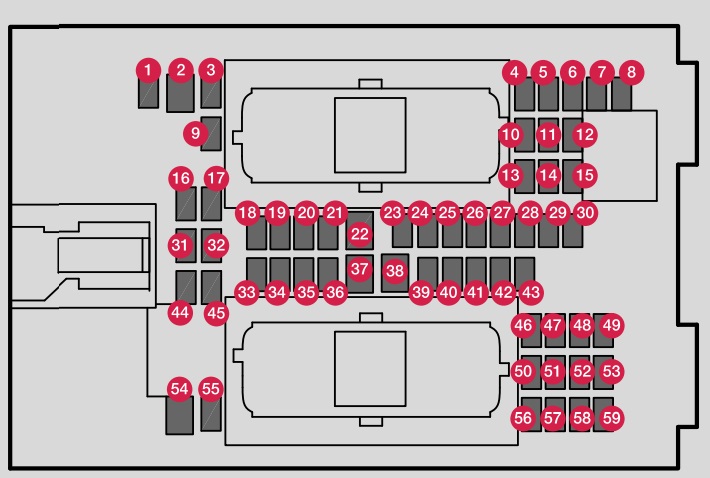

Affectation des fusibles sous la boîte à gants (2019)

Nr	Amp [A]	Popis
Nr	Amp [A]	Description
1	–	Non utilisé
2	30	Prise électrique dans la console entre les sièges arrière
3	–	Non utilisé
4	5	Capteur de mouvement
5	5	Lecteur multimédia
6	5	Tableau de bord
7	5	Boutons de la console centrale
8	5	Capteur solaire
9	–	Non utilisé
10	–	Non utilisé
11	5	Module de volant
12	5	Module de commande de l’interrupteur de démarrage et du frein de stationnement
13	15	Module de volant chauffant
14	–	Non utilisé
15	–	Non utilisé
16	–	Non utilisé
17	–	Non utilisé
18	10	Module de commande du système de climatisation
19	–	Non utilisé
20	10	Connecteur de bus de données OBD-II
21	5	Écran central
22	40	Module de ventilateur du système de climatisation (avant)
23	5	HUB USB
24	7.5	Éclairage des instruments ; Éclairage intérieur ; Fonction de gradation automatique du rétroviseur ; Capteurs de pluie et de lumière ; Commande dans la console arrière entre les sièges, siège arrière ; Sièges avant à réglage électrique ; Panneaux de commande des portes arrière ; Module de ventilateur du système de climatisation gauche / droit.
25	5	Module de commande des fonctions d’assistance au conducteur
26	Toit panoramique avec store	20
27	5	Affichage tête haute
28	5	Éclairage de l’habitacle
29	–	Non utilisé

Nr	Amp [A]	Popis
30	5	Affichage de la console de pavillon (avertissement de ceinture de sécurité, indicateur d’airbag latéral passager)
31	–	Non utilisé
32	–	Non utilisé
33	20	Module de porte dans la porte arrière droite
34	10	Fusibles dans le coffre / compartiment de chargement
35	5	Module de commande pour le véhicule connecté à Internet ; Module de commande pour Volvo On Call.
36		Module de porte dans la porte arrière gauche
37	40	Module de commande Infotainment (amplificateur)
38	–	Non utilisé
39	5	Module d’antenne multibande
40	5	Fonction de massage du siège avant
41	–	Non utilisé
42	–	Non utilisé
43	15	Module de commande de pompe à carburant
44	–	Non utilisé
45	–	Non utilisé
46	15	Chauffage du siège conducteur
47	15	Chauffage du siège passager avant
48	7.5	Pompe de liquide de refroidissement
49	–	Non utilisé
50	20	Module de porte dans la porte avant gauche
51	20	Module de commande de châssis actif
52	–	Non utilisé
53	10	Module de commande Sensus
54	–	Non utilisé
55	–	Non utilisé
56	20	Module de porte dans la porte avant droite
57	–	Non utilisé
58	Télévision (uniquement sur certains marchés)	5
59	Fusible principal pour les fusibles 52, 53, 57 et 58	15

Schéma des fusibles dans le coffre

Affectation des fusibles dans le coffre (2019)

Nr	Amp [A]	Popis
1	Frein de stationnement électrique (côté gauche)	30
2	Frein de stationnement électrique (côté droit)	30
3	Lunette arrière chauffante	30
4	Prise de remorque 2 (option)	15
5	–	Non utilisé
6
7	Prise 12 V arrière	15
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1 (option)	40
12	–	–

Volvo S60 – schéma de la boîte à fusibles

Année de fabrication : 2020, 2021, 2022.

Les fusibles de l’allume-cigare (prises de courant) de la Volvo S60 sont les fusibles 2 (avant) dans la boîte à fusibles de l’habitacle, ainsi que 24 (avant), 25 (deuxième rangée), 26 (coffre) dans la boîte à fusibles du compartiment moteur.

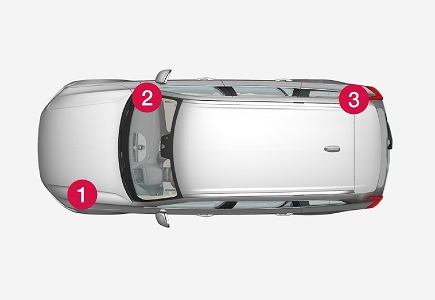

2020

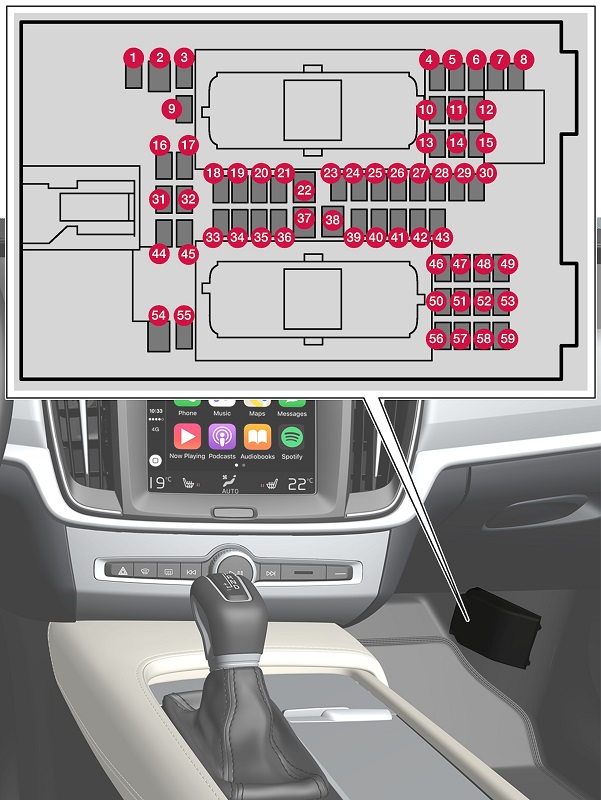

Fusibles sous l’habitacle

.

Numéro	Description	Ampères [A]	Type
Numéro	Description	Ampères [A]	Type
1	–	–	Micro
2	Présence d’électricité dans la console entre les sièges, à côté de l’espace pour les pieds des passagers arrière	30	MCase
3	–	–	Micro
4	Détecteur de mouvement	5	Micro
5	Lecteur multimédia	5	Micro
6	Affichage conducteur	5	Micro
7	Clavier de la console centrale	5	Micro
8	Détecteur de lumière solaire	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Module électronique du volant	5	Micro
12	Module de l’interrupteur de démarrage et du frein de stationnement	5	Micro
13	Module de volant chauffant	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Module de commande du système de climatisation	10	Micro
19	Verrouillage du volant	7,5	Micro
20	Port de diagnostic OBDII	10	Micro
21	Affichage central	5	Micro
22	Module de ventilateur du système de climatisation, avant	40	MCase
23	Hub USB	5	Micro
24	Éclairage des commandes ; Éclairage de l’habitacle ; Gradation du rétroviseur intérieur ; Détecteur de pluie et de lumière ; Clavier de la console entre les sièges à côté de l’espace pour les pieds des passagers arrière ; Sièges avant à réglage électrique ; Panneaux de commande des portes arrière ; Module de ventilateur du système de climatisation gauche/droit.	7,5	Micro
25	Module de commande des fonctions d’assistance au conducteur	5	Micro
26	Vitrine de pavillon	20	Micro
27	Affichage tête haute sur le pare-brise	5	Micro
28	Interrupteur d’éclairage de l’habitacle	5	Micro
29	Plaque de chargement sans fil	5	Micro

Numéro	Description	Ampères [A]	Type
30	Affichage de la console de pavillon	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Module de porte arrière droit	20	Micro
34	Boîte à fusibles, compartiment à bagages	10	Micro
35	Module de commande de la connectivité Internet de la voiture ; Module de commande Volvo On Call.	5	Micro
36	Module de porte arrière gauche	20	Micro
37	Équipement audio (amplificateur)	40	MCase
38	–	–	MCase
39	Antenne multibande	5	Micro
40	Module de commande des fonctions de confort du siège, avant	5	Micro
41	Antidémarrage alcool	5	Micro
42	–	–	Micro
43	Module de commande de la pompe à carburant	15	Micro
44	Électrovanne de pompe à huile de transmission ; Convertisseur 48 V ; Module de démarrage du moteur.	5	Micro
45	–	–	Micro
46	Chauffage du siège conducteur	15	Micro
47	Chauffage du siège passager avant	15	Micro
48	Pompe de liquide de refroidissement	7,5	Micro
49	–	–	Micro
50	Module de porte avant gauche	20	Micro
51	Module de commande de suspension (active)	20	Micro
52	–	–	Micro
53	Module de commande du système Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Module de porte avant droit	20	Micro
57	–	–	Micro
58	TV (certains marchés)	5	Micro
59	Fusible principal pour les fusibles 52, 53, 57 et 58	15	Micro

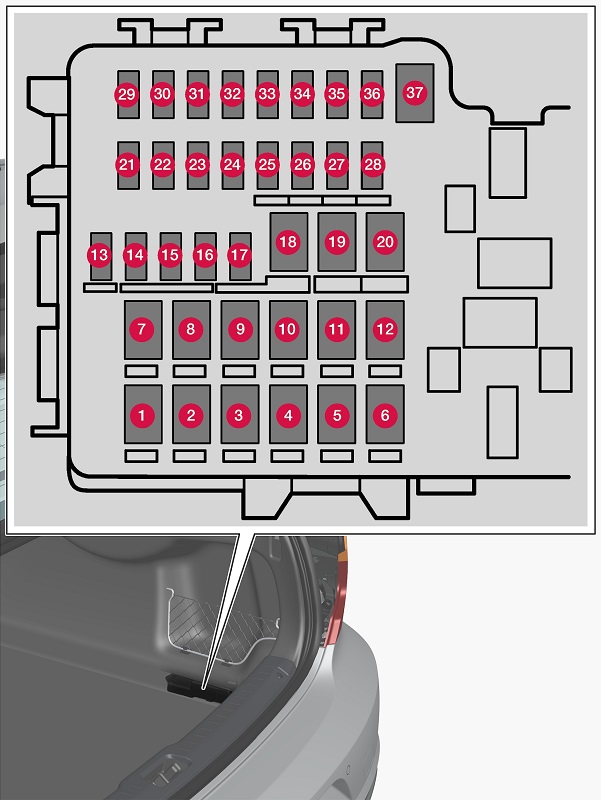

Fusibles dans le coffre

.

Numéro	Description	Ampères [A]	Type
Numéro	Description	Ampères [A]	Type
1	Lunette arrière chauffante	30	MCase
2	–	–	MCase
3	Compresseur de suspension pneumatique	40	MCase
4	Verrouillage du moteur du dossier de siège arrière droit	15	MCase
5	–	–	MCase
6	Verrouillage du moteur du dossier de siège arrière gauche	15	MCase
7	Module de porte arrière droit	20	MCase
8	Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel	30	MCase
9	–	–	MCase
10	Siège passager avant à réglage électrique ; Module de porte avant droit.	20	MCase
11	Module de commande d’attelage de remorque	40	MCase
12	Module de prétensionneur de ceinture de sécurité, côté droit	40	MCase
13	Bobines de relais internes	5	Micro
14	Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel	15	Micro
15	Module de porte arrière gauche	20	Micro
16	Antidémarrage alcool, concentrateur USB/prise accessoire	5	Micro
17	–	–	Micro
18	Module de commande d’attelage de remorque	25	MCase

Numéro	Description	Ampères [A]	Type
Module d’accessoires	40
19	Siège conducteur à réglage électrique ; Module de porte avant gauche.	20	MCase
20	Module de prétensionneur de ceinture de sécurité, côté gauche	40	MCase
21	Caméra de stationnement	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Chauffage de siège, arrière gauche	15	Micro
29	–	–	Micro
30	Informations sur l’angle mort (BLIS) : Module de commande, signal de recul extérieur	5	Micro
31	–	–	Micro
32	Module de prétensionneur de ceinture de sécurité, côté droit	5	Micro
33	Actionneur de recirculation des gaz d’échappement (essence, certaines versions moteur)	5	Micro
34	–	–	Micro
35	Module de commande de transmission intégrale (AWD)	15	Micro
36	Chauffage de siège, arrière droit	15	Micro
37	–	–	MCase

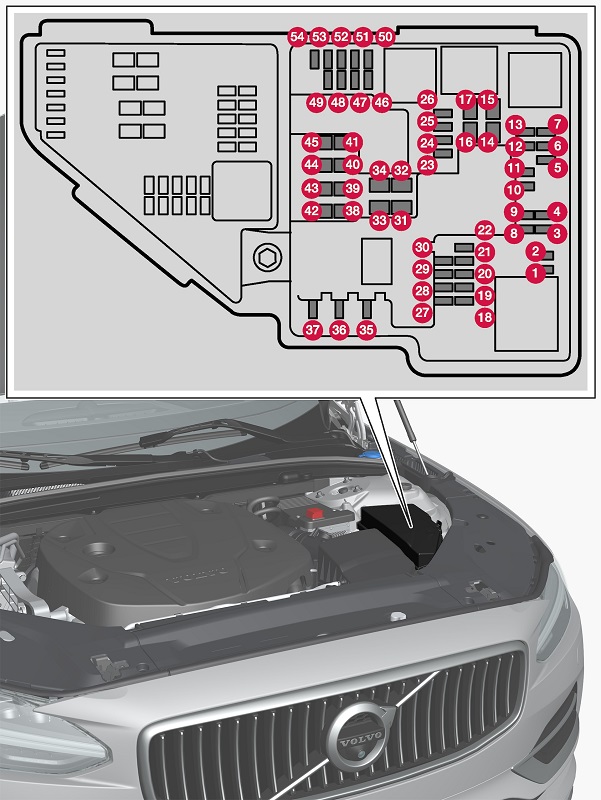

Fusibles dans le compartiment moteur

.

Numéro	Description	Ampères [A]	Type
Numéro	Description	Ampères [A]	Type
1	–	–	Micro
2	–	–	Micro
3	Module de pression pour suralimentation, turbocompresseur ; Groupe de sondes lambda.	15	Micro
4	Phares d’allumage/bobines d’allumage (moteur essence) ; Groupe de capteurs du système d’échappement, particules/oxyde d’azote (moteur diesel).	15	Micro
5	Électrovanne de pompe à huile moteur ; Groupe de sondes lambda ; Électrovanne de compresseur de climatisation.	15	Micro
6	Capteur de niveau et de température d’huile ; Module de bougies de préchauffage (moteur diesel) ; Groupe de composants moteur 1 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur. La composition dépend de la variante moteur).	7,5	Micro
7	Module de commande moteur ; Module de commande de volet ; Groupe de composants moteur 2 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur. La composition dépend de la variante moteur).	20	Micro
8	Module de commande moteur (ECM)	5	Micro
9	–	–	Micro
10	Module de bougies de préchauffage (moteur diesel) ; Groupe de composants moteur 3 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur et refroidissement/contrôle de la température du système de transmission. La composition dépend de la variante moteur).	10	Micro
11	Module de commande, volet de spoiler ; Module de commande, volet de radiateur ; Bobines de relais de la fonction Power Pulse (PowerPulse) (moteur diesel) ; Valve de commutation, liquide de refroidissement.	5	Micro
12	Pompe de liquide de refroidissement	15	Micro
13	Module de commande moteur (ECM)	20	Micro
14	Démarreur	40	MCase
15	Démarreur	Bouche	MCase
16	Réchauffeur de filtre à carburant (moteur diesel)	30	MCase
17	–	–	MCase
18	Module de calcul	5	Micro
19	–	–	Micro
20	–	–	Micro
21	Caméra ECM	15	Micro
22	–	–	Micro
23	–	–	Micro
24	Prise électrique 12 V dans la console entre les sièges, avant	15	Micro
25	Prise électrique 12 V dans la console entre les sièges, à côté de l’espace pour les pieds des passagers de la deuxième rangée	15	Micro
26	Prise électrique 12 V dans le coffre	15	Micro
27	–	–	Micro

Numéro	Description	Ampères [A]	Type
28	Phare gauche, LED	15	Micro
29	Phare droit, LED	15	Micro
30	–	–	Micro
31	Chauffage du pare-brise côté gauche	Bouche	MCase
32	Chauffage du pare-brise côté gauche	40	MCase
33	Gicleurs de lave-phares	25	MCase
34	Pompe de liquide de lave-glace	25	MCase
35	Module de commande de transmission ; Levier de vitesse électrique.	15	Micro
36	Signal sonore	20	Micro
37	Sirène d’alarme	5	Micro
38	Module de commande du système de freinage (valves, frein de stationnement)	40	MCase
	Module de commande des freins dans la voiture avec batterie 48 V	30	MCase
39	Essuie-glaces	30	MCase
40	–	–	MCase
41	Chauffage du pare-brise côté droit	40	MCase
42	Chauffage de stationnement	20	MCase
43	–	–	MCase
44	–	–	MCase
45	Chauffage du pare-brise côté droit	Bouche	MCase
46	Alimenté lorsque le contact est mis : Module de commande moteur ; Composants de transmission ; Direction assistée électrique ; Module de commande électrique central ; Module de commande du système de freinage	5	Micro
47	–	–	Micro
48	Phare droit, LED	15	Micro
49	Antidémarrage alcool	5	Micro
50	–	–	Micro
51	Module de commande d’allumage de la batterie	5	Micro
52	Airbag ; capteur de poids du passager	5	Micro
53	Phare gauche, LED	15	Micro
54	Capteur de pédale d’accélérateur	5	Micro

2021

Fusibles sous l’habitacle

.

Numéro	Description	Ampères [A]	Type
Numéro	Description	Ampères [A]	Type
1	Module de commande, batterie 48 V	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Détecteur de mouvement	5	Micro
5	–	–	Micro
6	Affichage conducteur	5	Micro
7	Clavier, console centrale	5	Micro
8	Détecteur de lumière solaire	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Module électronique du volant	5	Micro
12	Module de commande, interrupteur de démarrage et frein de stationnement	5	Micro
13	Volant chauffant	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Module de commande, climatisation	10	Micro
19	Verrouillage du volant	7,5	Micro
20	Port de diagnostic	10	Micro
21	Affichage central	5	Micro
22	Module de ventilateur du système de climatisation, avant	40	MCase
23	Hub USB	5	Micro
24	Commande d’éclairage ; Interrupteur d’éclairage de l’habitacle ; Gradation, rétroviseur intérieur ; Capteurs de pluie et de lumière ; Sièges avant à réglage électrique ; Panneaux de commande, portes arrière ; Module de ventilateur, climatisation ; Clavier, console entre les sièges, espace pour les pieds des passagers arrière.	7,5	Micro
25	Module de commande, fonctions d’assistance au conducteur	5	Micro
26	Console de pavillon	20	Micro
27	Affichage tête haute sur le pare-brise	5	Micro
28	Interrupteur d’éclairage de l’habitacle	5	Micro
29	Plaque de chargement sans fil	5	Micro

Numéro	Description	Ampères [A]	Type
30	Affichage de la console de pavillon	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Module de porte, arrière droit	20	Micro
34	Boîte à fusibles, compartiment à bagages	10	Micro
35	Module de commande, connectivité Internet du véhicule ; Module de commande, Volvo On Call.	5	Micro
36	Module de porte, arrière gauche	20	Micro
37	Équipement audio (amplificateur)	40	MCase
38	–	–	MCase
39	Antenne multibande	5	Micro
40	Module de commande, fonctions de confort du siège, avant	5	Micro
41	Antidémarrage alcool	5	Micro
42	–	–	Micro
43	Module de commande, pompe à carburant	15	Micro
44	Bobine de relais, pompe à huile de transmission ; Convertisseur 48 V ; Module de démarrage du moteur.	5	Micro
45	–	–	Micro
46	Chauffage du siège conducteur	15	Micro
47	Chauffage du siège passager avant	15	Micro
48	Pompe de liquide de refroidissement	7,5	Micro
49	–	–	Micro
50	Module de porte, avant gauche	20	Micro
51	Module, suspension active	20	Micro
52	Réouverture du coffre/hayon par mouvement du pied	5	Micro
53	Module Infotainment	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Phare passager avant à réglage électrique	20	Micro
57	–	–	Micro
58	TV (certains marchés)	5	Micro
59	Fusible principal pour les fusibles 52, 53, 57 et 58 (groupe du système Infotainment)	15	Micro

Fusibles dans le coffre

.

Numéro	Description	Ampères [A]	Type
Numéro	Description	Ampères [A]	Type
1	Chauffage de la lunette arrière	30	MCase
2	Module de commande électrique central	40	MCase
3	–	–	MCase
4	Moteur de verrouillage du dossier, côté arrière droit	15	MCase
5	–	–	MCase
6	Moteur de verrouillage du dossier, côté arrière gauche	15	MCase
7	Module de porte, côté arrière droit	20	MCase
8	Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel	30	MCase
9	–	–	MCase
10	Siège passager avant à réglage électrique ; Module de porte, côté avant droit.	20	MCase
11	Module de commande de l’attelage de remorque	40	MCase
12	Module de prétensionneur de ceinture de sécurité, côté droit	40	MCase
13	Bobines de relais internes	5	Micro
14	Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel	15	Micro
15	Module de porte, côté arrière gauche	20	Micro
16	Antidémarrage alcool	5	Micro
17	–	–	Micro
18	Module de commande de l’attelage de remorque	25	MCase

Numéro	Description	Ampères [A]	Type
Module d’accessoires	40
19	Siège conducteur à réglage électrique ; Module de porte, avant gauche.	20	MCase
20	Module de prétensionneur de ceinture de sécurité, côté gauche	40	MCase
21	Caméra de stationnement	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Chauffage de siège, arrière gauche	15	Micro
29	–	–	Micro
30	Informations sur l’angle mort (BLIS)	5	Micro
31	–	–	Micro
32	Module de prétensionneur de ceinture de sécurité, côté droit	5	Micro
33	Actionneur, système d’échappement (moteur essence)	5	Micro
34	–	–	Micro
35	Module de commande All Wheel Drive (AWD)	15	Micro
36	Chauffage de siège, arrière droit	15	Micro
37	–	–	MCase

Fusibles dans le compartiment moteur

.

Numéro	Description	Ampères [A]	Type
Numéro	Description	Ampères [A]	Type
1	–	–	Micro
2	–	–	Micro
3	Module de pression pour turbocompresseur, groupe de sondes lambda	15	Micro
4	Phares d’allumage/bobines d’allumage (moteur essence) ; Groupe de capteurs du système d’échappement, particules/toxines d’azote (moteur diesel).	15	Micro
5	Électrovanne de pompe à huile moteur ; Groupe de sondes lambda ; Électrovanne de compresseur de climatisation.	15	Micro
6	Capteur de niveau et de température d’huile ; Module de bougies de préchauffage (moteur diesel) ; Groupe de composants moteur 1 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur. La composition dépend de la variante moteur).	7,5	Micro
7	Module de commande moteur (ECM) ; Module de commande de papillon ; Groupe de composants moteur 2 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur. La composition dépend de la variante moteur).	20	Micro
8	Module de commande moteur (ECM)	5	Micro
9	–	–	Micro
10	Module de bougies de préchauffage (moteur diesel) Groupe de composants moteur 3 (composants liés au fonctionnement du moteur, y compris turbocompresseur/compresseur et refroidissement/contrôle de la température du système de transmission. La composition dépend de la variante moteur).	10	Micro
11	Module de commande, volets de spoiler ; Module de commande, volets de radiateur ; Bobines de relais de la fonction Power Pulse (PowerPulse) (moteur diesel) ; Vanne de commutation, liquide de refroidissement.	5	Micro
12	Pompe de liquide de refroidissement	15	Micro
13	Module de commande moteur (ECM)	20	Micro
14	Démarreur	40	MCase
15	Démarreur	Bouche	MCase
16	Chauffage de filtre à carburant (moteur diesel)	30	MCase
17	–	–	MCase
18	Module de calcul	5	Micro
19	–	–	Micro

Numéro	Description	Ampères [A]	Type
20	–	–	Micro
21	Module de commande moteur, arbre à cames (moteur essence)	15	Micro
22	–	–	Micro
23	Prise USB, console entre les sièges, arrière	7,5	Micro
24	Prise 12 V, console entre les sièges, avant	15	Micro
25	–	–	Micro
26	Prise électrique 12 V dans le coffre	15	Micro
27	–	–	Micro
28	Phare, gauche	15	Micro
29	Phare, droit	15	Micro
30	–	–	Micro
31	Chauffage de pare-brise, côté gauche	Bouche	MCase
32	Chauffage de pare-brise, côté gauche	40	MCase
33	Gicleurs de lave-phares	25	MCase
34	Pompe de liquide de lave-glace, avant	25	MCase
35	Module de commande de transmission Levier de vitesses électrique	15	Micro
36	Signal sonore (klaxon)	20	Micro
37	Sirène d’avertissement	5	Micro
38	Module de commande, système de freinage (valves, frein de stationnement)	40	MCase
	Module de commande, assistance au freinage	30	MCase
39	Essuie-glaces de

À propos de la Volvo S60 (2001-2022)

La Volvo S60 est une berline élégante et dynamique, produite depuis 2001. Ce modèle est réputé pour sa fiabilité, sa sécurité et son confort de conduite. Au fil des ans, elle a connu plusieurs générations et modernisations, chacune apportant de nouvelles innovations technologiques et améliorations. La Volvo S60 offre diverses options de motorisation, y compris des moteurs essence, diesel et hybrides, permettant aux conducteurs de choisir en fonction de leurs préférences et de leurs besoins. L’intérieur du véhicule est conçu en mettant l’accent sur la qualité et le confort, offrant amplement d’espace pour les passagers et les bagages.

Schéma de la boîte à fusibles Volvo S60

Cette page présente le schéma de la boîte à fusibles de la Volvo S60, essentiel pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles se trouve généralement dans le compartiment moteur et à l’intérieur du véhicule, souvent sous le tableau de bord ou dans le coffre. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître son agencement et sa fonction.
