Volvo C40 Recharge (2022) – boîte à fusibles
Schéma des fusibles et relais – Volvo C40 Recharge
Concerne les véhicules fabriqués dans les années :
2022.

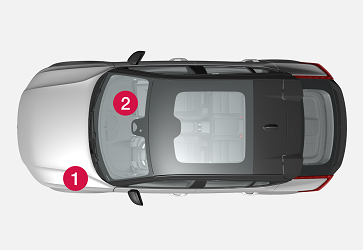

Emplacement des unités de commande
| 1 | Sous le capot |
| 2 | Sous la boîte à gants |
Fusibles sous l’habitacle
L’unité de commande est située derrière le tapis/panneau de plancher.
Il y a également un emplacement pour les fusibles de rechange dans la boîte à fusibles sous le capot.
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| Numéro | Description | Ampères [A] | Type |
| 1 | Équipement audio (amplificateur) | 40 | MCase (avec encoches) |
| 2 | Module électrique A | 40 | MCase (avec encoches) |
| 3 | Module électrique B | 40 | MCase (avec encoches) |
| 4 | Ventilateur, climatisation, avant | 40 | MCase (avec encoches) |
| 5 | Porte électrique | 25 | MCase |
| 6 | Siège à réglage électrique, gauche | 20 | MCase |
| 7 | Siège à réglage électrique, droit | 20 | MCase |
| 8 | – | – | MCase |
| 9 | Module de porte, arrière droit | 20 | Micro |
| 10 | Module de porte, arrière gauche | 20 | Micro |
| 11 | Module de porte, avant gauche | 20 | Micro |
| 12 | Éclairage arrière | 15 | Micro |
| 13 | Module de porte, avant droit | 20 | Micro |
| 14 | Chauffage des sièges, arrière | 15 | Micro |
| 15 | Module de sécurité (ASDM)
Onduleur, moteurs électriques arrière |
5 | Micro |
| 16 | Module de calcul | 5 | Micro |
| 17 | Capteur de rayonnement | 5 | Micro |
| 18 | Verrouillage de la direction | 7,5 | Micro |
| 19 | Module de commande, climatisation | 7,5 | Micro |
| 20 | Capteurs de mouvement dans le véhicule | 5 | Micro |
| 21 | Affichage conducteur | 5 | Micro |
| 22 | Bouton, console centrale | 5 | Micro |
| 23 | Module de commande électronique | 5 | Micro |
| 24 | Module de commande électronique de la transmission
Frein de stationnement |
5 | Micro |
| 25 | Affichage central | 5 | Micro |
| 26 | Module de commande de la connectivité Internet du véhicule
Module de commande du système Connect |
5 | Micro |
| 27 | Module d’antenne (TCAM) | 5 | Micro |
| 28 | Bobines de relais | 5 | Micro |
| 29 | Ouverture du couvercle de coffre/porte par mouvement du pied | 5 | Micro |
| 30 | Module de commande, système d’infodivertissement | 15 | Micro |
| 31 | Port de diagnostic | 10 | Micro |
| 32 | Verrouillage anti-alcool | 5 | Micro |
| 33 | Abaissement de l’appui-tête, arrière gauche | 15 | Micro |
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| 34 | Abaissement de l’appui-tête, arrière droit | 15 | Micro |
| 40 | Chauffage de la lunette arrière | 30 | MCase |
| 41 | Prétensionneur de ceinture de sécurité, côté gauche | 40 | MCase (avec encoches) |
| 42 | Prétensionneur de ceinture de sécurité, côté droit | 40 | MCase (avec encoches) |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Pompe de liquide de refroidissement | 7,5 | Micro |
| 53 | Module de commande électronique, volant chauffant | 15 | Micro |
| 54 | – | – | Micro |
| 55 | Lave-phares | 25 | MCase |
| 56 | Lave-glace avant et arrière | 25 | MCase |
| 57 | – | – | MCase |
| 58 | – | – | MCase |
| 60 | – | – | Micro |
| 61 | – | – | Micro |
| 62 | – | – | Micro |
| 63 | Prétensionneurs de ceinture de sécurité | 5 | Micro |
| 64 | Informations sur l’angle mort (BLIS) | 5 | Micro |
| 65 | – | – | Micro |
| 66 | – | – | Micro |
| 67 | Module de commande radar, avant | 5 | Micro |
| 68 | – | – | Micro |
| 69 | – | – | Micro |
| 70 | Préparation pour fusible, suspension spéciale | 5 | Micro |
| 71 | Module de collision (SRS) | 5 | Micro |
| 80 | Essuie-glace arrière | 15 | Micro |
| 81 | Clignotant dans la console de pavillon (SRS)
Activation du module de transmission électronique Caméra de stationnement 360° |
5 | Micro |
| 82 | Console de pavillon, toit panoramique | 20 | Micro |
| 83 | Interrupteur d’éclairage intérieur
Atténuation, rétroviseur intérieur Capteurs de pluie et de lumière Panneaux de commande, portes arrière et coffre Transpondeur de péage |
7,5 | Micro |
| 84 | Plaque de chargement sans fil | 5 | Micro |
| 85 | Caméra avant | 5 | Micro |
| 86 | Verrouillage anti-alcool | 5 | Micro |
| 87 | Port USB | 5 | Micro |
| 90 | – | – | Micro |
| 91 | – | – | Micro |

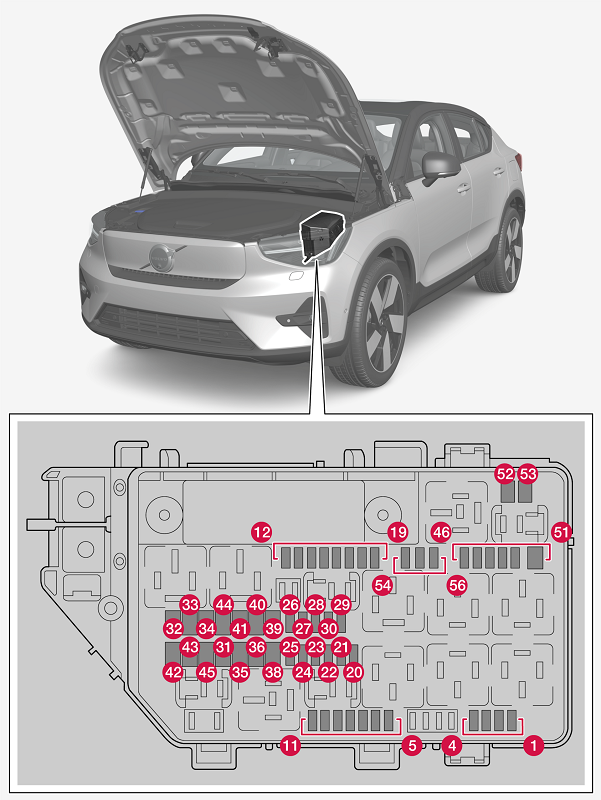

Fusibles sous le capot
Pour accéder aux fusibles situés sous le capot avant, il est nécessaire de dégager plusieurs panneaux autour de l’habitacle.
À l’intérieur du couvercle se trouvent des pinces spéciales qui facilitent le remplacement des fusibles grillés.
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| Numéro | Description | Ampères [A] | Type |
| 1 | Deux ports USB, console entre les sièges, arrière | 7,5 | Micro |
| 2 | Prise 12 V, avant | 15 | Micro |
| 3 | – | – | Micro |
| 4 | Prise électrique 12 V dans le coffre | 15 | Micro |
| 5 | Module de commande moteur (ECM) | 10 | Micro |
| 6 | Groupe de vannes de refroidissement moteur | 15 | Micro |
| 7 | Vanne de refroidissement de la batterie | 5 | Micro |
| 8 | Module de commande, volet de spoiler
Module de commande, volet de radiateur |
10 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | – | – | Micro |
| 12 | Phare, droit | 20 | Micro |
| 13 | Phare, gauche | 20 | Micro |
| 14 | Module de collision (SRS) | 5 | Micro |
| 15 | Capteur de pédale d’accélérateur | 5 | Micro |
| 16 | Fonctions alimentées lorsque le système électrique de la voiture est activé : Module de commande moteur, composants de transmission, direction assistée électrique, module électronique central, module de commande du système de freinage | 5 | Micro |
| 17 | Module audio externe | 5 | Micro |
| 18 | Verrouillage anti-alcool | 5 | Micro |
| 19 | Éclairage arrière | 10 | Micro |
| 20 | Bobines de relais internes | 5 | Micro |
| 21 | – | – | Micro |
| 22 | Capteur de pédale de frein | 5 | Micro |
| 23 | Module de calcul | 5 | Micro |
| 24 | Module de commande, batterie haute tension | 5 | Micro |
| 25 | – | – | Micro |
| 26 | Module de commande moteur (ECM) | 5 | Micro |
| 27 | Module de charge | 15 | Micro |
| Numéro | Description | Ampères [A] | Type |
|---|---|---|---|
| 29 | Onduleur du moteur électrique avant | 5 | Micro |
| 29 | Avertisseur sonore (klaxon) | 20 | Micro |
| 30 | Sirène d’alarme | 5 | Micro |
| 31 | Essuie-glaces avant | 30 | MCase |
| 32 | – | – | MCase (avec découpes) |
| 33 | – | – | MCase (avec découpes) |
| 34 | – | – | MCase (avec découpes) |
| 35 | Module de commande du système de freinage | 30 | MCase |
| 36 | – | – | MCase |
| 38 | Phares | 30 | MCase |
| 39 | – | – | MCase |
| 40 | – | – | MCase |
| 41 | Module de commande de l’attelage de remorque | 25 | MCase |
| 42 | Module de commande de l’attelage de remorque | 40 | MCase (avec découpes) |
| 43 | – | – | MCase (avec découpes) |
| 44 | – | – | MCase |
| 45 | – | – | MCase (avec découpes) |
| 46 | Échangeur de chaleur externe | 5 | Micro |
| 47 | Module de commande, compresseur du système de climatisation
Module de commande, chauffage haute tension Module de commande, vanne d’expansion électrique Module de commande de surveillance |
5 | Micro |
| 48 | Module de commande, batterie haute tension
Onduleur, moteur électrique avant et arrière |
15 | Micro |
| 49 | Pompe de liquide de refroidissement, batterie haute tension | 20 | Micro |
| 50 | Pompe de liquide de refroidissement, système de propulsion électrique | 20 | Micro |
| 51 | – | – | MCase |
| 52 | Chauffage du pare-brise, côté droit | 40 | MCase (avec découpes) |
| 53 | Chauffage du pare-brise, côté gauche | 40 | MCase (avec découpes) |
| 54 | – | – | Micro |
| 55 | Phare, gauche | 20 | Micro |
| 56 | Phare, droit | 20 | Micro |
