Renault Trafic III (2015-2022) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Trafic III (2015–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).
Renault Trafic III (2015-2019) – schéma des fusibles
Année de fabrication : 2015, 2016, 2017, 2018, 2019.
Fusibles de l’allume-cigare (prise de courant) : # 34 (2015-2016) ou # 31 (2017) (allume-cigare, prise accessoire), # 41 (2015-2016) ou # 38 (2017) (prise accessoire dans l’habitacle) et # 43 (2015-2016) ou # 40 (2017) (prise accessoire arrière) dans le boîtier de fusibles du tableau de bord.
Le boîtier de fusibles est situé derrière la boîte à gants, sous et à gauche du volant.
2015, 2016
Affectation des fusibles (2015, 2016)
| N° | Description |
|---|---|
| N° | Description |
| 1 | + injection d’urée de la batterie |
| 2 | + batterie pour véhicules avec carte RENAULT |
| 3 | Charge APC pour véhicule avec carte RENAULT |
| 4 | Chauffage |
| 5 | Réglage |
| 6 | Réglage |
| 7 | Chauffage |
| 8 | Chauffage et climatisation supplémentaires |
| 9 | Chauffage supplémentaire de l’habitacle |
| 10 | Rétroviseurs électriques ;
Réglage supplémentaire de l’unité de commande. |
| 11 | Rétroviseur extérieur chauffant |
| 12 | Radio ;
Multimédia ; Rétroviseur ; Prise de diagnostic. |
| 13 | Pré-équipement ;
Prise pour attelage de remorque. |
| 14 | Batterie temporaire ;
Unité de l’habitacle. |
| 15 | Bloc central de l’habitacle ;
Avertissement de basse pression des pneus ; Accès mains libres. |
| 16 | Feux de détresse ;
Clignotants. |
| 17 | Verrouillage centralisé des ouvrants |
| 18 | Feu de jour gauche ;
Feu arrière ; Phare de croisement gauche ; Phare de croisement droit. |
| 19 | Éclairage de la plaque d’immatriculation ;
Feux de brouillard avant et arrière. |
| 20 | Leviers d’alarme, klaxon, éclairage et essuie-glaces |
| 21 | Tableau de bord |
| 22 | Levier de phares |
| 23 | Essuie-glace arrière ;
Pompe de lave-glace ; Klaxon. |
| N° | Description |
|---|---|
| 24 | Charge générale APC |
| 25 | Feux de recul |
| 26 | Interrupteur de frein |
| 27 | Injection, démarrage |
| 28 | Airbag ;
Blocage de la colonne de direction. |
| 29 | Commande de la vitre latérale passager |
| 30 | Direction assistée |
| 31 | Feux de freinage |
| 32 | Charge APC pour véhicule avec carte RENAULT |
| 33 | Direction générale |
| 34 | Allume-cigare, prise accessoire |
| 35 | Feu de jour droit ;
Feux de position avant ; Phare de croisement droit ; Phare de croisement gauche. |
| 36 | Feu de freinage ;
ABS ; Transpondeur. |
| 37 | Éclairage intérieur ;
Climatisation. |
| 38 | Des véhicules avec carte RENAULT |
| 39 | Essuie-glace arrière |
| 40 | Avertissement électromagnétique |
| 41 | Prise accessoire dans le compartiment de chargement |
| 42 | Moteur pour vitre latérale conducteur |
| 43 | Prise accessoire arrière |
| 44 | Démarrage BCM |
| 45 | Sièges chauffants |
| 46 | Chauffage, climatisation |
| 47 | Essuie-glace avant |
| 48 | Tachygraphe |

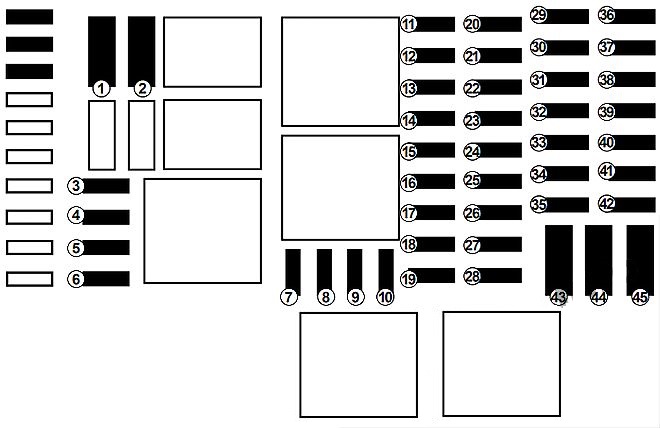

2017
Affectation des fusibles (2017)
| N° | Description |
|---|---|
| N° | Description |
| 1 | Charge APC pour véhicule avec carte RENAULT |
| 2 | Réglage |
| 3 | Réglage |
| 4 | + batterie pour véhicules avec carte RENAULT |
| 5 | Chauffage et climatisation supplémentaires |
| 6 | Chauffage supplémentaire de l’habitacle |
| 7 | Rétroviseurs électriques ;
Réglage supplémentaire de l’unité centrale. |
| 8 | Rétroviseur extérieur chauffant |
| 9 | Radio ;
Multimédia ; Rétroviseur ; Connecteur de diagnostic. |
| 10 | Pré-équipement ;
Connecteur pour attelage de remorque. |
| 11 | Batterie temporaire ;
Unité de l’habitacle. |
| 12 | Feu de jour droit ;
Feu de position avant ; Phare de croisement droit ; Phare de croisement gauche. |
| 13 | Feux de détresse ;
Clignotants. |
| 14 | Verrouillage centralisé des ouvrants |
| 15 | Feu de jour gauche ;
Feu de position arrière ; Phare de croisement gauche ; Phare de croisement droit. |
| 16 | Éclairage de la plaque d’immatriculation ;
Feux de brouillard avant et arrière. |
| 17 | Leviers d’alarme, klaxon, éclairage et essuie-glaces |
| 18 | Tableau de bord |
| 19 | Chauffage |
| 20 | Essuie-glace arrière ;
Pompe de lave-glace ; Klaxon. |
| 21 | Charge générale APC |
| 22 | Feux de recul |
| N° | Description |
|---|---|
| 23 | Interrupteur de frein |
| 24 | Injection ;
Démarrage. |
| 25 | Airbag ;
Blocage de la colonne de direction. |
| 26 | Commande de la vitre latérale passager |
| 27 | Direction assistée |
| 28 | Feux de freinage |
| 29 | Charge APC pour véhicule avec carte RENAULT |
| 30 | Direction générale |
| 31 | Allume-cigare ;
Accessoires. |
| 32 | Chauffage |
| 33 | Feu de freinage ;
ABS ; Transpondeur. |
| 34 | Éclairage intérieur ;
Climatisation. |
| 35 | Démarrage avec carte RENAULT |
| 36 | Essuie-glace arrière |
| 37 | Avertissement électromagnétique |
| 38 | Prise accessoire dans le compartiment de chargement |
| 39 | Moteur pour vitre latérale conducteur |
| 40 | Prise accessoire arrière |
| 41 | Démarrage BCM |
| 42 | Sièges chauffants |
| 43 | Tachygraphe |
| 44 | Essuie-glace avant |
| 45 | Chauffage ;
Climatisation. |
Schéma des fusibles et relais – Renault Trafic III
Concerne les véhicules fabriqués entre :
2020, 2021, 2022.
Habitacle
Situé sur le côté gauche du tableau de bord.
Ou dans l’habitacle
| F1 | 30A + alimentation batterie essuie-glace arrière |
| F2 | 10A Klaxon électromagnétique principal |
| F3 | 15A + prise accessoire pour la charge de la batterie |
| F4 | 30A + temporisation moteur lève-vitre côté conducteur |
| F5 | 15A + prise accessoire arrière répartition de courant |
| F6 | Démarrage 5A BCM + |
| F7 | 15A + après contact alimentation sièges chauffants |
| F8 | Alimentation batterie 5A + EMM (après contact sur VSC) AVS, AUO |
| Alimentation batterie 15A + EMM (après contact sur VSC) SOP03C | |
| F9 | 5A + répartition de courant générale |
| F10 | 15A + prise allume-cigare ou répartition de courant avant dans la prise accessoire |
| F11 | Alimentation batterie 25A + EMM (feux de jour D, position avant, feux de route D, feux de croisement G) |
| F12 | 5A + alimentation batterie temporisée feux de freinage, ABS, transpondeur |
| F13 | 10A + alimentation batterie temporisée éclairage intérieur et climatisation |
| F14 | 5A + alimentation batterie temporisée angle de braquage Arrêt et démarrage du véhicule sans clé |
| F15 | 25A + Après contact essuie-glace arrière, pompe de lave-glace, klaxon |
| F 16 | 10A Général + après contact |
| F17 | 5A + après contact témoin de recul |
| F18 | 5A + après interrupteur d’alimentation contact |
| F19 | 5A + après injection alimentation contact, relais de démarrage, BCM |
| F20 | 5A + airbag alimentation après contact, blocage de colonne |
| F21 | 30A + interrupteur de commande de vitres passagers après contact |
| F22 | 10A + pompe de direction assistée alimentation après contact |
| F23 | Feux de freinage batterie 15A + EMM |
| F24 | 15A + alimentation batterie BCM (+ alimentation batterie temporisée) |
| F25 | 10A + alimentation batterie BCM, unités de commande électroniques, système de surveillance de la pression des pneus et véhicule sans clé |
| F26 | 15A + alimentation batterie BCM pour feux de détresse et clignotants |
| F27 | 25A + alimentation batterie BCM pour le blocage des ouvrants |
| F28 | Alimentation batterie 25A + EMM pour feux de jour G, position arrière, phares de route G, phares de croisement D |
| F29 | Position de la plaque alimentation batterie 25A + EMM, feux de brouillard avant et arrière |
| F30 | 15A + alimentation batterie levier unique, alarme, klaxon |
| F31 | 5A + tableau de bord alimentation batterie |
| F32 | 5A + alimentation batterie levier unique |
| F33 | 20A + alimentation de la batterie, prise pour attelage de remorque |
| F34 | 15A (fourni avec attelage de remorque) |
| F35 | 5A + interrupteur alimentation batterie radio, multimédia, rétroviseurs, prise de diagnostic |
| F36 | 5A + alimentation chauffage rétroviseurs |
| F37 | 10A + rétroviseurs électriques avec alimentation batterie temporisée, adaptateur UCE supplémentaire |
| F38 | 40A + interrupteur alimentation batterie tachygraphe |
| F39 | 40A + essuie-glace avec alimentation batterie |
| F40 | 20A + relais distribution de courant alimentation batterie 1 (chauffage, climatisation) |
| F41 | 15A + équipements préliminaires pour la distribution de courant, adaptations supplémentaires |
| F42 | 10A + chauffage alimentation batterie |
| F43 | 10A + moteur alimentation avec adaptation supplémentaire |
| F44 | 25A + chauffage moteur progression |
| F45 | 25A + après contact alimentation climatisation supplémentaire |
| F46 | 25A + après transmission alimentation contact pour véhicule sans clé |
| F47 | Alimentation batterie 20A + EMM pour relais distribution de courant sans charge |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |
Boîte à relais

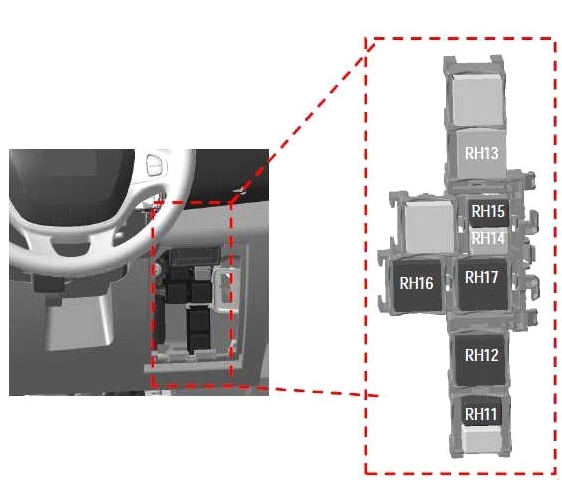

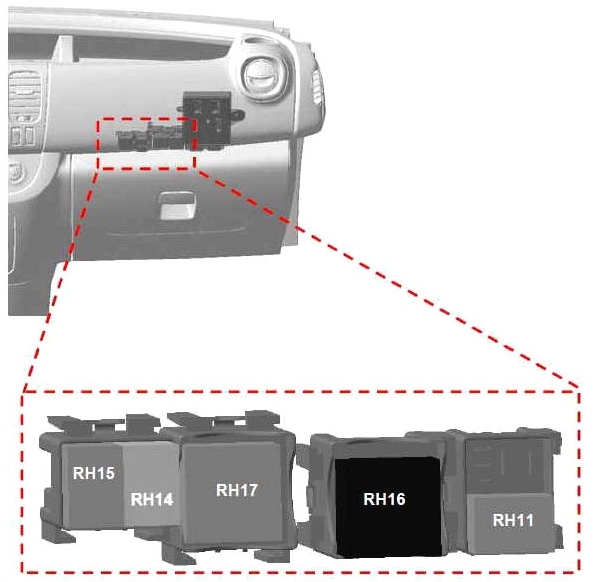

Une boîte à fusibles est située sur le côté droit – dans la boîte à gants (LHD).
Ou derrière le couvercle (RHD).
Description
| RH3 | 40A Relais essuie-glace avant |
| RH4 | 40A Relais 2ème vitesse essuie-glace avant |
| RH5 | 40A + après contact relais alimentation chauffage et climatisation arrière |
| RH6 | 20A relais auxiliaire pompe à eau de chauffage ; |
| RH7 | 20A Relais déverrouillage électrique porte conducteur (SDO) |
| RH8 | 70A + relais de distribution de courant n° 1 |
| RH9 | 40A + relais de distribution de courant n° 2 |
| RH11 | 20A Relais lève-vitres électriques |
| RH12 | Rétroviseurs 40A + relais chauffage lunette arrière |
| RH13 | 40A Relais essuie-glace arrière |
| RH14 | 20A Relais verrouillage centralisé des portes |
| RH15 | 20A Relais lève-vitres électriques |
| RH16 | 40A Relais alimentation après contact n° 2 (véhicules avec kit mains libres) |
| RH17 | 40A Moteur en marche + relais |
| RH18 | – |
| RH19 | – |
| RH20 | – |

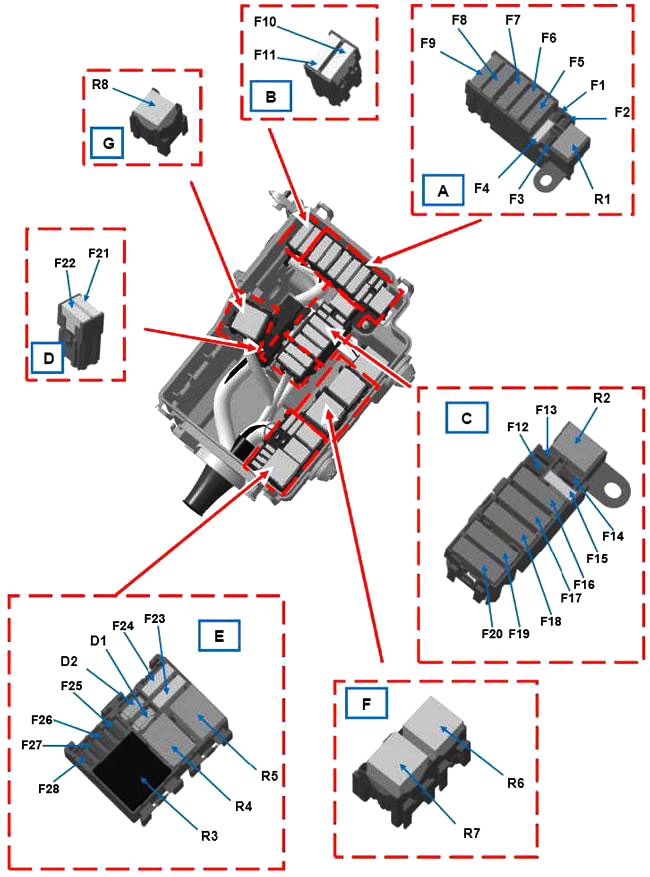

Compartiment moteur
Situé sur le côté gauche, à côté de la batterie.
Description
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Démarrage |
| F5 | 70 | Habitacle 1 |
| F6 | 70 | Habitacle 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Habitacle 2 |
| F9 | 20 | Chauffage rétroviseurs |
| 40 | Lunette arrière + chauffage rétroviseurs | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + compresseur de climatisation avec alimentation batterie |
| F15 | 15 | Pompe à carburant |
| F 16 | 70 | Unité de commande de chauffage |
| F17 | 60 | Groupe d’éléments chauffants |
| F18 | 60 | Groupe d’éléments chauffants |
| F19 | 40 | Puissance moteur *408 et climatisation ou 450 et chauffage Groupe de ventilateurs entraînés par moteur 1 |
| 50 | Puissance moteur *408 et chauffage ou 450 et climatisation Groupe de ventilateurs entraînés par moteur 1 |
| F20 | 40 | Puissance moteur *408 et climatisation ou 450 Groupe de ventilateurs entraînés par moteur 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Chauffage diesel |
| F27 | 20 | Système d’injection moteur |
| F28 | 15 | Système d’injection moteur |
| Relais | ||
| R1 | 20 | Démarrage |
| R2 | 20 | Relais pompe à carburant |
| R3 | 40 | Relais alimentation injection |
| R4 | 20 | Relais contrôle compresseur |
| R5 | – | – |
| R6 | 70 | Haute vitesse (groupe de ventilateurs entraînés par moteur 1) |
| R7 | 40 | Basse vitesse (groupe de ventilateurs entraînés par moteur) |
| R8 | 40 | Haute vitesse (groupe de ventilateurs entraînés par moteur 2) |
| Diode | ||
| D1 | Compresseur de climatisation | |
| D2 | – | |
Unité de distribution électrique
Situé près de la batterie.
Description
- Câblage alimentation protection batterie
- Câblage moteur 300A (alternateur)
- 300A Câblage moteur (démarrage)
- Mini fusible 5A avec couvercle (Start/Stop)
- Câblage habitacle 5A (Start/Stop)
- Câblage habitacle 50A (conversion option KPD et KC6 ou tracteur remorque)
- Réservé aux reconstructions spécifiques à la carrosserie
- 35A Câblage moteur (gestion moteur)
- Unité de connexion moteur
- Câblage habitacle 120A (direction assistée)
À propos du Renault Trafic III (2015-2022)
Le Renault Trafic III, produit de 2015 à 2022, est un modèle de véhicule utilitaire populaire, caractérisé par un intérieur spacieux et une flexibilité pour diverses utilisations commerciales. Ce modèle offre une large gamme d’options de motorisation, y compris des moteurs diesel de 1.6 et 2.0 litres, qui offrent une combinaison optimale de performances et d’économie de carburant. Le Trafic III est réputé pour sa fiabilité et sa praticité, ce qui en fait un choix idéal pour les entrepreneurs qui ont besoin d’un véhicule fiable pour le transport de marchandises ou de personnes. Grâce à des technologies modernes et des éléments de confort, ce modèle est également apprécié des conducteurs qui recherchent une solution confortable et efficace pour leur entreprise.
Schéma de la boîte à fusibles du Renault Trafic III
Cette page présente le schéma de la boîte à fusibles du Renault Trafic III, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement dans la zone du tableau de bord. Nos schémas détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa disposition et de ses fonctions.
