Volvo FH – boîte à fusibles
Schéma des fusibles et relais – Volvo FH
Fusibles principaux
Les fusibles principaux sont situés dans le boîtier de fusibles principal à l’intérieur du boîtier de batterie sur le châssis.
| Fusible | Courant nominal [A] | Description |
| 1 | 125 | Chauffage |
| 2 | 200 | Vérin hydraulique / Équipement |
| 3 | 125 | Taxi |
| 4 | 40 | Alimentation de l’éclairage secondaire |

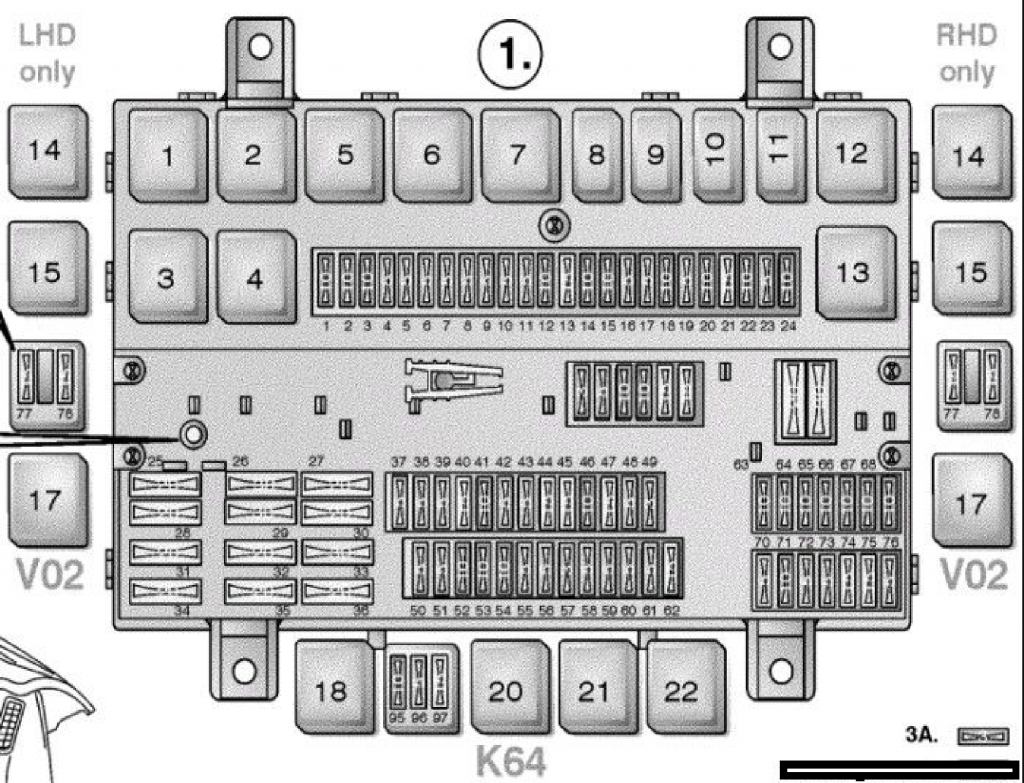

Schéma des fusibles et relais
Les fusibles de l’unité de distribution électrique sont des fusibles de type a lama, deux types différents sont utilisés.
| Numéro | Description | Ampères [A] |
| F1 | TPM | 10 |
| F2 | Éclairage, zone de chargement | 10 |
| F3 | Ampoule de charge ;
Éclairage du siège. |
10 |
| F4 | Chaise réglable électriquement ;
Pompe d’inclinaison de la cabine ; Éclairage de la charge et du siège. |
5 |
| F5 | Tableau de bord (cl. 30) | 5 |
| F6 | Sécheur d’air | 5 |
| F7 | Unité de commande du véhicule ;
Immobilisation électronique. |
5 |
| F8 | Tableau de bord, TPM | 5 |
| F9 | Verrouillage de faisceau, verrouillage de zone (dans la boîte de vitesses) | 5 |
| F10 | Capteur NOx ;
Péage routier. |
5 |
| F11 | Poignée de boîte de vitesses de l’unité de commande | 5 |
| F12 | Fonctionnement/ralentisseur de l’unité de commande | 10 |
| F13 | Brosses | 15 |
| F14 | Allume-cigare, espace pour lampe, partie centrale | 10 |
| F15 | Séparateur d’eau ;
Chauffage du filtre à carburant ; Vanne de vidange d’eau. |
10 |
| F 16 | Verrouillage de différentiel ;
Prise de force. |
5 |
| F17 | Éclairage extérieur de l’unité de commande | 5 |
| F18 | Klaxon ;
Électrovanne pour klaxon à air comprimé. |
10 |
| F19 | Unité climatique ;
Passerelle FMS. |
5 |
| F20 | Verrouillage centralisé ;
Chauffage auxiliaire. |
10 |
| F21 | Ventilateur ;
Climatisation. |
15 |
| F22 | Feux de courtoisie | 10 |
| F23 | Suspension pneumatique | 5 |
| F24 | Sécheur d’air ;
Chauffage auxiliaire ADR ; Rétroviseurs chauffants. |
10 |
| F25 | Alimentation ;
ABS/EBS de remorque. |
20 |
| F26 | Schéma des fusibles de carrosserie | 30 |
| F27 | Fenêtre à commande électrique côté gauche ;
Rétroviseurs chauffants. |
20 |
| F28 | ABS/EBS | 20 |
| F29 | Machine à café | 30 |
| F30 | Fenêtres à commande électrique côté droit | 20 |
| F31 | Fusible principal pour les fusibles 95–97 | 20 |
| F32 | Unité climatique | 20 |
| F33 | Cabine inclinable électriquement | 30 |
| F34 | Amplificateur | 30 |
| F35 | Siège réglable électriquement | 20 |
| F36 | Circuit des feux de recul, remorque – fusible des feux de remorque volvo fh |
15 |
| F37 | Téléphone ;
Dynafleet. |
5 |
| F38 | Feux d’entrée | 5 |
| F39 | Rétroviseurs réglables électriquement | 5 |
| F40 | Unité de commande du moteur | 15 |
| F41 | Électrovannes dans le compartiment moteur ;
Pompe à carburant électrique. |
10 |
| F42 | Relais de chauffage du moteur ;
Ventilateur de refroidissement à commande électrique. |
5 |
| F43 | Unité de commande du fabricant de carrosserie BBM | 5 |
| F44 | Convertisseur de tension pour prise radio/12 V | 15 |
| F45 | Convertisseur de tension pour prise 12 V | 15 |
| F46 | Lampe rotative d’avertissement | 15 |
| F47 | ACC | 5 |
| F48 | ABS/EBS, interrupteur EBS | 5 |
| F49 | Suspension pneumatique/A-ride | 3 |
| F50 | Téléphone | 5 |
| F51 | Essieu à direction hydraulique | 5 |
| F52 | Chauffage de l’entrée d’air ;
Position du relais pour la surcharge radio. |
10 |
| F53 | Marqueur lumineux sur le toit | 10 |
| F54 | Dynafleet, passerelle FMS | 10 |
| F55 | Airbag ;
Tendeur de ceinture de sécurité. |
5 |
| F56 | Libre | 5 |
| F57 | Levier de vitesse/ralentisseur de l’unité de commande | 3 |
| F58 | Court-circuit du relais D+, uniquement ADR | 5 |
| F59 | Caméra de recul, Dynafleet | 5 |
| F60 | Essieu à direction hydraulique | 5 |
| F61 | Alarme antivol ;
Connexion Volvo (SAM) ; Bras de rétroviseur rabattable, Japon. |
5 |
| F62 | Libre | 15 |
| F63 | Système d’alcoolémie | 10 |
| F64 | Système de paiement | 10 |
| F65 | Système de lubrification centralisé | 10 |
| F66 | Toit ouvrant | 10 |
| F67 | Feux à deux étages ;
Liseuses. |
10 |
| F68 | Réfrigérateur | 10 |
| F69 | Sortie 12 V | 10 |
| F70 | ABS/EBS, remorque (cl. 15) | 5 |
| F71 | Équipement supplémentaire | 10 |
| F72 | Système de régulation de niveau, phares | 5 |
| F73 | Essieu à direction hydraulique | 5 |
| F74 | Buse de pulvérisation des phares (haute pression) | 15 |
| F75 | Sièges chauffants électriquement | 15 |
| F76 | Court-circuit du relais ADR D+ ;
Tableau de bord du ventilateur. |
5 |
| F77 | Prise de courant 24 V sur le tableau de bord | 10 |
| F78 | Prise de courant 24 V, à côté du sandwich | 10 |
| F79 | 12 V pour la télévision | 10 |
| F95 | Verrouillage centralisé | 10 |
| F96 | Alarme antivol | 5 |
| F97 | Chauffage auxiliaire | 15 |
Fusibles LCM
| Numéro | Description | Ampères [A] |
| 1 | Clignotants de remorque, feux de freinage et feux de croisement, côté droit, feux de recul, feux de stationnement arrière | 25 |
| 2 | Feux de croisement gauche, feux de brouillard, feu d’avertissement, signal d’avertissement | 25 |
| 3 | Feux de freinage de remorque et clignotants arrière, côté gauche, feux de croisement côté droit | 25 |
| 4 | Feux de stationnement de remorque et clignotants arrière, côté droit, feu de freinage côté gauche | 25 |
| 5 | Feux de recul de remorque, feux de stationnement avant côté droit, feux de croisement et clignotants de remorque, côté gauche | 25 |
| 6 | Feux de stationnement de remorque et feux de stationnement avant, côté gauche, clignotants avant | 25 |
Fusibles dans le conteneur de batterie
| Numéro | Description | Ampères [A] |
| 1 | Tachygraphe | 5 |
| 2 | Fusibles principaux F95–F97 | 20 |
| 3 | Système AdBlue | 20 |
Pour l’équipement
56 X. Fusibles pour l’équipement – fusibles volvo fh
| Numéro | Description | Ampères [A] |
| 1 | Cl.30, B+ | 15 |
| 2 | Cl.30, B+ | 15 |
| 3 | Cl.15, position de conduite | 15 |
| 4 | Cl.15, position de conduite | 15 |
| 5 | Cl.61, alternateur | 10 |
| 6 | Libre | 10 |
56 P. Fusibles pour l’équipement (options)
| Numéro | Description | Ampères [A] |
| 1 | Cl.30, B+ | 15 |
| 2 | Cl.30, B+ | 15 |
| 3 | Cl.30, B+ | 15 |
| 4 | Cl.30, B+ | 15 |
| 5 | Libre | 10 |
| 6 | Libre | 10 |
Relais pour l’équipement devant le siège passager
| Numéro | Description |
| 37 | Éclairage d’arrêt |
| 38 | Sélection de pression, remorque basculante |
| 39 | Libre |
| 40 | Libre |
| 41 | Libre |
| 42 | Phares |
| 43 | Démarrage externe du moteur |
| 44 | Feu de recul |
| 45 | Activation du frein (verrouillage de recul) |
| 46 | Libre |
| 47 | Libre |
À propos du Volvo FH – boîte à fusibles
Le Volvo FH est l’un des modèles de camions lourds les plus populaires, réputé pour sa fiabilité et ses performances. Ce modèle est équipé de technologies modernes et offre diverses options de moteurs qui garantissent une consommation de carburant efficace et des performances élevées. Le Volvo FH est conçu pour offrir un confort maximal au conducteur, avec une cabine ergonomiquement agencée et des systèmes de sécurité avancés. Ce modèle est idéal pour les longs trajets et les charges lourdes, sa construction robuste et ses moteurs puissants garantissant des performances fiables dans diverses conditions.
Schéma de la boîte à fusibles Volvo FH – boîte à fusibles
Cette page présente le schéma de la boîte à fusibles du Volvo FH, essentiel pour l’entretien et les réparations corrects du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent l’espace sous le tableau de bord et dans le compartiment moteur. Les schémas de cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule et le bon fonctionnement de tous les équipements électroniques.
