Volvo V60 Hybride Rechargeable (2014-2018) – boîte à fusibles

Volvo V60 Plug-in Hybrid (2014-2018) – schéma de la boîte à fusibles

Année de fabrication : 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) dans la Volvo V60 Plug-in Hybrid (2014-2018) est le fusible 22 de la boîte à fusibles située dans la boîte à gants.

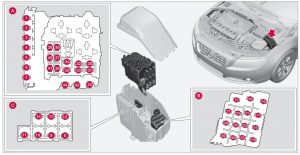

Fusibles – compartiment moteur

A – Compartiment moteur supérieur

B – Compartiment moteur avant

C – Compartiment moteur inférieur

N°	Description	Amp [A]
1	–	–
2	Fusible principal de l’unité de commande (CEM) sous la boîte à gants	50
3	–	60
4	Fusible principal pour le relais ; Boîte à fusibles sous la boîte à gants	60
5	–	–
6	–	–
7	–	–
8	2014 : Pare-brise chauffant, côté gauche	40
9	Essuie-glaces	30
10	Chauffage stationnaire	25
11	–	–
12	2014 : Pare-brise chauffant, côté droit	40
13	Pompe ABS	40
14	Vannes ABS	20
15	Gicleurs de lave-phares	20
16	Réglage des phares, phares au xénon actifs – ABL	10
17	Fusible principal de l’unité de commande (CEM) sous la boîte à gants	20
18	ABS	5
19	Direction assistée dépendante de la vitesse	5
20	Unité de commande moteur, unité de commande de transmission, airbag	10
21	Gicleurs de lave-glace chauffants	10
22	–	–

23	Contrôle des phares	5
24	–	–
25	–	–
26	–	–
27	Bobine de relais	5
28	Phares additionnels	20
29	Klaxon	15
30	Bobine de relais dans le relais du système de gestion moteur, module de gestion moteur	10
31	Module de commande de transmission	15
32	–	–
33	Bobine de relais dans l’unité de commande électrique dans la zone froide du compartiment moteur, bobine de relais dans la pompe de liquide de refroidissement	5
34	Relais du moteur de démarrage	30
35	Module de commande de pré-allumage	10
36	Module de commande moteur (ECM)	15
37	Capteur de débit massique d’air, vannes de régulation	15
38	Vannes, capteur de niveau d’huile	10
39	Sondes lambda ; Module de commande, couvercle de bobine de radiateur	15
40	Chauffage de filtre à carburant diesel	20
41	2014 : Chauffage de bloc ventilé	5
	2015-2018 : Chauffage de bloc ventilé	10
42	Bougie d’allumage	70
43	Ventilateur de refroidissement	80
44	Direction assistée électrohydraulique	100

Derrière le moteur

A. Voiture avec volant à gauche
B. Voiture avec volant à droite

Numéro	Description	Amp [A]
1	Surveillance de la pompe à vide du système de freinage	5

Boîte à fusibles dans la boîte à gants

Boîte à fusibles A : Fusibles généraux

Boîte à fusibles B : Fusibles de l’unité de commande

Emplacement : boîte à fusibles A

N°	Description	Amp [A]
1	Fusible principal pour l’unité de commande audio, Fusible principal pour les fusibles 16-20	40
2	2015-2018 : Gicleurs de lave-glace avant ; Gicleur de lave-glace arrière	25
3	–	–
4	–	–
5	–	–
6	Poignées, système sans clé	5
7	–	–
8	Panneau de commande, porte conducteur	20
9	Panneau de commande, porte passager avant	20
10	Panneau de commande, porte passager arrière, droite	20
11	Panneau de commande, porte passager arrière, gauche	20
12	Sans clé	7,5
13	Siège électrique côté conducteur	20
14	Siège électrique côté passager	20

15	2014 : Gicleurs de lave-glace avant, Gicleur de lave-glace arrière	25
16	Module de commande ou écran du système d’infodivertissement	5
17	Module de commande audio, télévision, radio numérique	10
18	Module de commande audio ou module de commande Sensus	15
19	Téléphone, Bluetooth ™	5
20	–	–
21	Toit ouvrant, plafonnier d’éclairage intérieur, capteur climatique, entrée d’air pour les moteurs papillon	5
22	Prise 12 V, console entre les sièges	15
23	Chauffage de siège, passager arrière, droit	15
24	Chauffage de siège, passager arrière, gauche	15
25	Chauffage électrique additionnel	15
26	Chauffage de siège côté passager	15
27	Chauffage de siège, conducteur avant	15
28	Aide au stationnement, caméra de recul, module de commande d’attelage, BLIS, chauffage électrique	5
29	–	–
30	–	–

Emplacement : boîte à fusibles B

N°	Description	Amp [A]
1	Essuie-glace arrière	15
2	–	–
3	Éclairage intérieur, panneau de commande dans la porte conducteur, vitres électriques, sièges électriques – avant, ouverture à distance de porte de garage	7,5
4	Tableau de bord combiné	5
5	Régulateur de vitesse adaptatif, ACC ; système d’avertissement de collision	10
6	Éclairage intérieur ; Capteur de pluie	7,5
7	Module de volant	7,5
8	Verrouillage centralisé, réservoir	10
9	Volant chauffant	15
10	2 014-2016 : vitres chauffantes	15
11	Clignotant, portes arrière	10

12	2013-2018 : Coussin d’appui-tête rabattable	10
13	Pompe à carburant	20
14	Capteur de mouvement pour alarme, panneau climatique	5
15	Verrouillage du volant	15
16	Sirène, connecteur OBDII	5
17	–	–
18	Airbag	10
19	Système d’avertissement de collision	5
20	Capteur de pédale d’accélérateur ; Rétroviseur intérieur à atténuation ; Chauffage de siège arrière	7,5
21	Module de commande Infotainment (Alimentation), Audio (Alimentation)	15
22	Feux de freinage	5
23	Toit ouvrant	20
24	Antidémarrage	5

Fusibles – dans le coffre (n° 1)

Numéro	Description	Amp [A]
1	Frein de stationnement électrique gauche	30
2	Frein de stationnement électrique droit	30
3	Chauffage de lunette arrière	30
4	Prise de remorque 2	15
5	–	–
6	Prise 12 V dans le coffre	15
7	–	–
8	–	–
9	–	–
10	–	–
11	Prise de remorque 1	40
12	–	–

Fusibles – dans le coffre (n° 2)

N°	Description	Amp [A]
1	Pompe de liquide de refroidissement 1 pour la batterie hybride liquide ; Valve pour les pompes de liquide de refroidissement 1 et 2.	10
2	Pompe de liquide de refroidissement 2 pour la batterie hybride.	10
3	Chargeur ; Convertisseur de tension 400 V-12 V ; Module de commande pour la batterie hybride.	5
4	Pompe de liquide de refroidissement pour le circuit à basse température de refroidissement du système.	15
5	Chargeur ; Convertisseur de tension 400 V-12 V ; Module de commande pour la batterie hybride.	10
6	Bobines de relais ; convertisseur haute tension pour le moteur électrique et générateur de démarreur intégré	10
7	Déconnexion du moteur électrique de l’essieu arrière	15
8	–	–
9	Convertisseur haute tension pour le moteur électrique et démarreur intégré ; Module de commande pour la batterie hybride.	10
10	Vannes de liquide de refroidissement pour le circuit à basse température de refroidissement du système ; Compresseur de climatisation électrique ; Valve d’échangeur de chaleur ; Valve du système de climatisation.	10
11	–	–
12	–	–

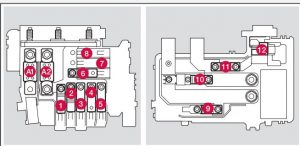

Fusibles – dans la zone froide du compartiment moteur

N°	Description	Amp [A]
A1	Interrupteur automatique : module électrique central dans le compartiment moteur	175
A2	Fusible principal du module d’électronique centrale (CEM) sous la boîte à gants, boîte à relais/fusibles sous la boîte à gants, unité électrique centrale dans le coffre	175
1	Pompe à vide pour le système de freinage	40
2	Fusible principal du module électronique central (CEM) sous la boîte à gants	50
3	Fusible principal pour la boîte à relais/fusibles sous la boîte à gants	60
4	Fusible principal pour l’unité de commande électrique B dans le coffre	60
5	Fusible principal pour l’unité de commande électrique A dans le coffre	60
6	Ventilateur	40
7	–	–
8	–	–
9	–	–
10	–	–
11	Pompe à huile de transmission automatique	30
12	–	–

À propos de la Volvo V60 Plug-in Hybrid (2014-2018)

La Volvo V60 Plug-in Hybrid, produite de 2014 à 2018, est un véhicule innovant qui combine un moteur diesel avec une propulsion électrique, offrant une excellente efficacité énergétique et de faibles émissions. Ce modèle est équipé d’un moteur diesel cinq cylindres de 2,4 litres qui fonctionne avec un moteur électrique, permettant une puissance totale allant jusqu’à 215 chevaux. Le véhicule propose trois modes de conduite : Pure, Hybrid et Power, qui permettent au conducteur d’adapter la conduite à ses besoins actuels. La V60 Plug-in Hybrid est réputée pour sa conduite confortable, son intérieur de qualité et ses dispositifs de sécurité avancés, ce qui en fait un choix idéal pour ceux qui recherchent un véhicule écologique et performant à la fois.

Schéma de la boîte à fusibles de la Volvo V60 Plug-in Hybrid

Cette page présente le schéma de la boîte à fusibles de la Volvo V60 Plug-in Hybrid, indispensable pour l’entretien et les réparations du véhicule. La boîte à fusibles de ce modèle est située à plusieurs endroits, notamment sous le capot et à l’intérieur du véhicule, généralement près du tableau de bord. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur ampère pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des circuits électriques du véhicule.
