Volvo XC90 Twin Engine (2020) – boîte à fusibles
Fusibles sous l’habitacle
| Symbole | Fonction | Ampérage | Type |
|---|---|---|---|
| Symbole | Fonction | Ampérage | Type |
| 1 | – | – | Micro |
| 2 | – | – | MCase |
| 3 | – | – | Micro |
| 4 | Détecteur de mouvement | 5 | Micro |
| 5 | Lecteur multimédia | 5 | Micro |
| 6 | Affichage conducteur | 5 | Micro |
| 7 | Clavier de la console centrale | 5 | Micro |
| 8 | Détecteur de lumière solaire | 5 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | Module électronique du volant | 5 | Micro |
| 12 | Module de l’interrupteur de démarrage et du frein de stationnement | 5 | Micro |
| 13 | Module électronique du volant chauffant | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Module de commande du système de climatisation | 10 | Micro |
| 19 | Verrouillage du volant | 7,5 | Micro |
| 20 | Au connecteur de diagnostic OBDII | 10 | Micro |
| 21 | Écran central | 5 | Micro |
| 22 | Module de ventilateur du système de climatisation, avant | 40 | MCase |
| 23 | Concentrateur USB | 5 | Micro |
| 24 | Éclairage des commandes, éclairage de l’habitacle, atténuation du rétroviseur intérieur, capteur de pluie et de lumière, clavier dans la console entre les sièges à côté de l’espace pour les pieds des passagers de la deuxième rangée, sièges avant à réglage électrique, panneaux de commande dans les portes arrière, module de ventilateur du système de climatisation gauche/droit
Sièges arrière à réglage électrique, affichage des fonctions de confort des sièges arrière, modules de commande des fonctions de confort (massage) des sièges arrière |
7,5 | Micro |
| 25 | Module de commande des fonctions d’assistance au conducteur | 5 | Micro |
| 26 | Toit panoramique avec store | 20 | Micro |
| 27 | Affichage tête haute sur le pare-brise | 5 | Micro |
| 28 | Interrupteur d’éclairage de l’habitacle | 5 | Micro |
| 29 | – | – | Micro |
| Symbole | Fonction | Ampérage | Type |
|---|---|---|---|
| 30 | Affichage dans la console de pavillon (signalisation de ceinture de sécurité non bouclée/clignotant d’airbag passager avant) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | – | – | Micro |
| 34 | – | – | Micro |
| 35 | Module de commande qui gère la connexion de la voiture à Internet, module de commande du système Volvo On Call | 5 | Micro |
| 36 | – | – | Micro |
| 37 | Équipement audio (amplificateur) | 40 | MCase |
| 38 | Module de ventilateur du système de climatisation, arrière | 40 | MCase |
| 39 | Module d’antenne multibande | 5 | Micro |
| 40 | Modules de fonctions de confort (massage) des sièges avant | 5 | Micro |
| 41 | Antidémarrage alcool | 5 | Micro |
| 42 | Essuie-glace arrière | 15 | Micro |
| 43 | Module de commande de la pompe à carburant | 15 | Micro |
| 44 | Bobines de relais dans le boîtier électrique du compartiment moteur, bobine de relais de la pompe à carburant | 5 | Micro |
| 45 | Ouverture du coffre/des portes par mouvement du pied | 5 | Micro |
| 46 | Chauffage du siège conducteur | 15 | Micro |
| 47 | Chauffage du siège passager avant | 15 | Micro |
| 48 | Pompe de liquide de refroidissement | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Siège conducteur à réglage électrique | 20 | Micro |
| 51 | Module de commande de la suspension (active) | 20 | Micro |
| 52 | – | – | Micro |
| 53 | Module de commande du système Sensus | 10 | Micro |
| 54 | – | – | MCase |
| 55 | – | – | Micro |
| 56 | Siège passager avant à réglage électrique | 20 | Micro |
| 57 | Affichage des fonctions de confort des sièges arrière, connecteur de diagnostic OBD-II dans la console entre les sièges arrière, capteurs de mouvement supplémentaires | 5 | Micro |
| 58 | TV (certains marchés) | 5 | Micro |
| 59 | Fusible principal pour les fusibles 52, 53, 57 et 58 | 15 | Micro |

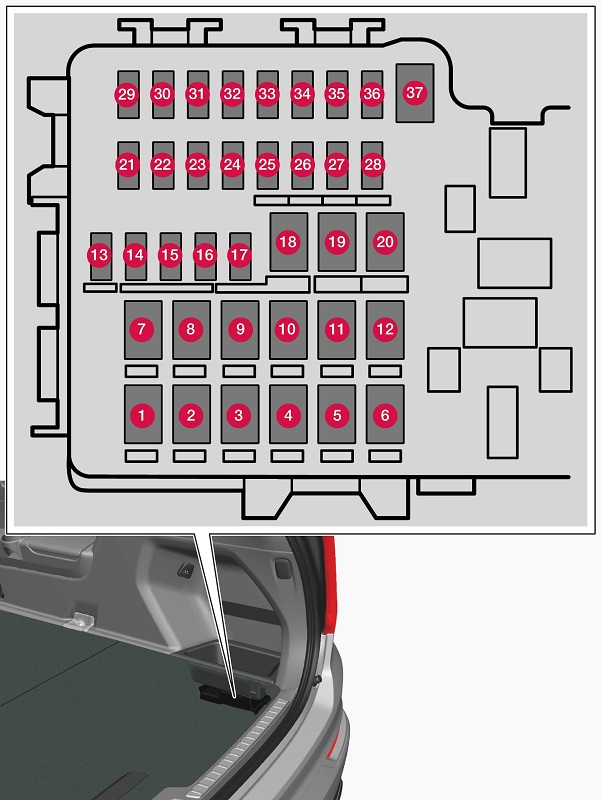

Fusibles dans le coffre
| Symbole | Fonction | Ampérage | Type |
|---|---|---|---|
| 1 | Dégivrage de la lunette arrière | 30 | MCase |
| 2 | Module de commande électrique central | 40 | MCase |
| 3 | Compresseur de suspension pneumatique | 40 | MCase |
| 4 | Chauffage électrique, côté arrière droit | 30 | MCase |
| 5 | Au connecteur de commande électrique dans la console entre les sièges, entre les sièges arrière | 30 | MCase |
| 6 | Chauffage électrique, côté arrière gauche | 30 | MCase |
| 7 | Siège passager avant à commande électrique
Module de porte dans la porte arrière droite |
20 | MCase |
| 8 | Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel Siège à commande électrique, côté arrière droit – |
30 20 – |
MCase |
| 9 | Porte électrique | 25 | MCase |
| 10 | Siège passager avant à commande électrique
Module de porte dans la porte avant droite |
20 | MCase |
| 11 | Module de commande de l’attelage de remorque | 40 | MCase |
| 12 | Module de prétensionneur de ceinture de sécurité, côté droit | 40 | MCase |
| 13 | Bobines de relais internes | 5 | Micro |
| 14 | Module de commande du système de réduction des oxydes d’azote (NOx) dans le moteur diesel Siège à commande électrique, côté arrière gauche |
15 20 |
Micro |
| 15 | Module de porte dans la porte arrière gauche | 20 | Micro |
| 16 | Antidémarrage alcool, concentrateur USB/port accessoire | 5 | Micro |
| 17 | Module de rabattement des dossiers de sièges de la troisième rangée | 20 | MCase |
