Volvo S40 (2001-2012) – boîte à fusibles
Volvo S40 mk1 (2001) – schéma de la boîte à fusibles
Année de fabrication : 2001.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo XC90 (2003) est le fusible 2 et 9 de la boîte à fusibles dans l’habitacle.

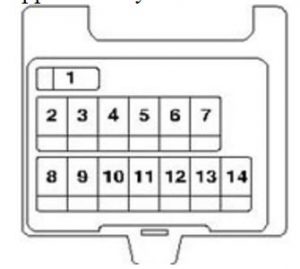

Boîte à fusibles dans l’habitacle
| Numéro | Description | Ampérage [A] |
| 1 | Moteur de ventilateur ;
etc. |
25 |
| 2 | Allume-cigare ;
Accessoires. |
20 |
| 3 | Accessoires ;
Vitres électriques ; Rétroviseurs électriques. |
10 |
| 4 | ECM pour DSA/ABS/CEM | 10 |
| 5 | Siège chauffant | 20 |
| 6 | Éclairage des interrupteurs :
feux de détresse DSA, CEM, clignotants |
15 |
| 7 | Régulateur de vitesse ;
Verrouillage de levier de vitesse ; SRS ; Alarme. |
10 |
| 8 | Indicateurs d’avertissement ;
Verrouillage centralisé activé. |
15 |
| 9 | Système audio ;
Allume-cigare |
15 |
| 10 | Brosse/buses avant | 20 |
| 11 | SRS, ECM pour DSA/moteur/transmission,
tableau de bord combiné, antidémarrage. |
10 |
| 12 | Toit ouvrant ;
Chauffage/climatisation ; Alarme ; Rappel de ceinture de sécurité. |
15 |
| 13 | Connecteur OBD II ;
Feux de freinage. |
15 |
| 14 | Brosse avant ;
Brosses de phares ; Brosse/buse arrière. |
20 |

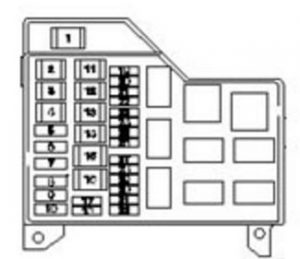

Fusibles dans le compartiment moteur
| N° | Description | Ampérage [A] |
| 1 | – | 120 |
| 2 | Alimentation des fusibles 11/B 1,2,8 et 13 | 40 |
| 3 | – | – |
| 4 | – | – |
| 5 | Chauffage de la lunette arrière ;
Chauffage des rétroviseurs latéraux. |
25 |
| 6 | Siège conducteur avec support | 25 |
| 7 | – | – |
| 8 * | ECC ;
Éclairage supplémentaire ; Allumage ; Sirène ; Tableau de bord combiné. |
10 |
| 9 * | Verrouillage centralisé ;
Alarme. |
20 |
| 10 * | Audio | 15 |
| 11 | Antidémarrage ECM ;
Relais moteur. |
20 |
| 12 | Vitres électriques ;
Rétroviseurs électriques. |
30 |
| 13 | Ventilateur de radiateur | 30 |
| 14 | Démarrage ;
Alimentation des fusibles 11 / B 3-7, 9-12 et 14. |
40 |
| 15 | ABS | 50 |
| 16 | – | – |
| 17 | Pompe à carburant | 15 |
| 18 | Éléments du moteur | 10 |
| 19 | Phares antibrouillard | 20 |
| 20 | – | – |
| 21 | Phares de croisement gauches | 15 |
| 22 | Phares de croisement droits | 15 |
| 23 | Éclairage de position | 10 |
| 24 | Éclairage de position | 10 |
| 25 | TCM | 10 |
| 26 | – | – |
| 27 | Prise électrique arrière | 15 |
| 28 | Phare principal | 15 |
| 29 | Klaxon | 15 |
| 30 | Chargeur A/C ;
Ventilateur de climatisation ; |
20 |
| 31 | Pompe VAC (AT) | 10 |
| 32 | – | – |
| * Pour retirer ces fusibles, il est nécessaire de SOULEVER D’ABORD
le crochet jaune du fusible (fusible de transport) à la main, puis de retirer le fusible à l’aide d’un outil spécial pour fusibles. |
||
Volvo S40 (2005) – schéma de la boîte à fusibles
Année de fabrication : 2005.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo XC90 (2003) est le fusible 45(?) de la boîte à fusibles dans l’habitacle.
Boîte à fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de refroidissement (radiateur) | 50 |
| 2 | Direction assistée | 80 |
| 3 | Alimentation pour la boîte à fusibles dans l’habitacle | 60 |
| 4 | Alimentation pour la boîte à fusibles dans l’habitacle | 60 |
| 5 | Éléments et unités de climatisation | 80 |
| 6 | – | – |
| 7 | Pompe ABS | 30 |
| 8 | Vannes ABS | 20 |
| 9 | Module de commande moteur (ECM) | 30 |
| 10 | Ventilateur du système de climatisation | 40 |
| 11 | Lave-phares | 20 |
| 12 | Lunette arrière chauffante | 30 |
| 13 | Relais du moteur de démarrage | 30 |
| 14 | Connecteur de remorque | 40 |
| 15 | – | – |
| 16 | Alimentation pour le système audio | 30 |
| 17 | Balais d’essuie-glace | 30 |
| 18 | Alimentation pour la boîte à fusibles dans l’habitacle | 40 |
| 19 | – | – |
| 20 | Klaxon | 15 |
| 21 | – | – |
| 22 | Caisson de basses | 15 |
| 23 | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Clé de démarrage | 15 |
| 27 | Compresseur de climatisation ; Vanne d’arrêt d’eau. | 10 |
| 28 | Module de commande du système de climatisation (CCM) ; Module de commande multimédia (MMM). | 10 |
| 29 | Phares antibrouillard avant (option) | 15 |
| 30 | Module de commande moteur (ECM) | 3 |
| 31 | Régulateur de tension de l’alternateur | 10 |
| 32 | Injecteurs de carburant | 10 |
| 33 | Élément chauffant ; Sonde lambda chauffée ; Pompe à vide. | 20 |
| 34 | Bobines d’allumage ; Module de commande moteur. | 10 |
| 35 | Vannes de capteur moteur ; Relais de climatisation ; Bobine de relais ; Vanne d’arrêt d’eau. | 15 |
| 36 | Module de commande moteur (ECM) | 10 |
Boîte à fusibles dans l’habitacle
La boîte à fusibles dans l’habitacle est située sous le compartiment passager.
| Numéro | Description | Ampérage [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Système audio | 15 |
| 44 | Système de retenue supplémentaire (SRS) | 10 |
| 45 | Prise 12 V à l’arrière | 15 |
| 46 | Éclairage – boîte à gants, tableau de bord, espace pour les pieds. | 5 |
| 47 | Toit ouvrant (option) ; Rétroviseurs latéraux. | 5 |
| 48 | Lave-phares | 15 |
| 49 | Système de retenue supplémentaire (SRS) ; Capteur de poids passager (OWS). | 10 |
| 50 | – | – |
| 51 | Phares bi-xénon (option) | 10 |
| 52 | ABS | 5 |
| 53 | Direction assistée | 10 |
| 54 | Module de commande de transmission (TCM) ; Module différentiel électronique (DEM). | 10 |
| 55 | – | – |
| 56 | Module de commande de charge de batterie | 10 |
| 57 | Prise de diagnostic intégrée ; Interrupteur de feux de freinage. | 15 |
| 58 | Feu de croisement droit ; Relais de phares auxiliaires. | 7,5 |
| 59 | Feu de croisement gauche | 7,5 |
| 60 | Siège conducteur chauffant (option) | 15 |
| 61 | Siège passager chauffant (option) | 15 |
| 62 | Toit ouvrant (option) | 20 |
| 63 | Vitres électriques et verrouillage des portes : porte arrière côté passager | 20 |
| 64 | Récepteur radio ; GPS (option). | 5 |
| 65 | Système de navigation Volvo (option) ; Système audio. | 5 |
| 66 | Module de commande du système audio (ICM) ; Bobine de relais du système audio. | 10 |
| 67 | – | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Système de climatisation ; Capteur de pluie (option). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Toit ouvrant ; Éclairage de plafond avant ; Rétroviseur à atténuation automatique ; Rappel de ceinture de sécurité. | 5 |
| 74 | Relais de pompe à carburant | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Prise 12 V dans le coffre ; Module de commande d’accessoires (AEM). | 15 |
| 78 | – | – |
| 79 | Feux de détresse | 5 |
| 80 | – | – |
| 81 | Vitres électriques et verrouillage des portes : porte côté conducteur | 20 |
| 82 | Vitres électriques et verrouillage : porte côté passager. | 25 |
| 83 | Vitres électriques et verrouillage des portes : porte avant côté conducteur | 25 |
| 84 | Siège passager à commande électrique | 25 |
| 85 | Siège conducteur à commande électrique | 25 |
| 86 | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5 |
Volvo S40 (2006) – schéma des fusibles
Année de fabrication : 2006.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo S40 (2006) est le fusible 45 de la boîte à fusibles dans l’habitacle.

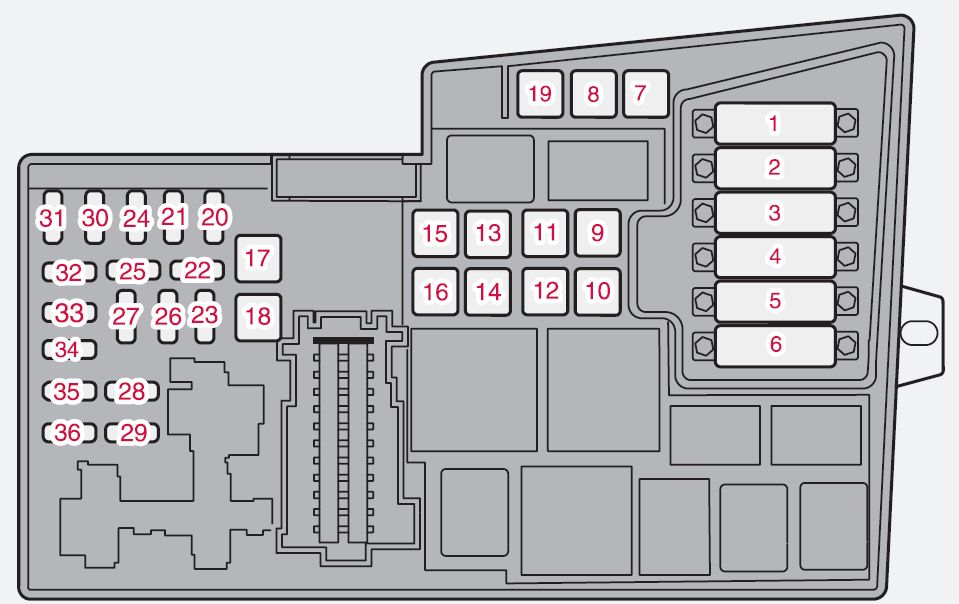

Boîte à fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de refroidissement (radiateur) | 50 |
| 2 | Direction assistée | 80 |
| 3 | Alimentation pour le panneau de fusibles dans l’habitacle | 60 |
| 4 | Alimentation pour le panneau de fusibles dans l’habitacle | 60 |
| 5 | – | – |
| 6 | – | – |
| 7 | Pompe ABS | 30 |
| 8 | Vannes ABS | 20 |
| 9 | Module de commande moteur (ECM) | 30 |
| 10 | Ventilateur du système de climatisation | 40 |
| 11 | Lave-phares | 20 |
| 12 | Alimentation pour la lunette arrière chauffante | 30 |
| 13 | Relais du moteur de démarrage | 30 |
| 14 | Connecteur de remorque | 40 |
| 15 | – | – |
| 16 | Alimentation pour le système audio | 30 |
| 17 | Balais d’essuie-glace | 30 |
| 18 | Alimentation pour le schéma des fusibles dans l’habitacle | 40 |
| 19 | – | – |
| 20 | Klaxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Clé de démarrage | 15 |
| 27 | Compresseur de climatisation | 10 |
| 28 | – | – |
| 29 | Phares antibrouillard avant (option) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injecteurs de carburant | 10 |
| 33 | Sonde lambda chauffée ; Pompe à vide. | 20 |
| 34 | Bobines d’allumage ; Module de commande moteur ; Capteur de pression de climatisation. | 10 |
| 35 | Vannes de capteur moteur ; Relais de climatisation ; Bobine de relais ; Vanne d’arrêt d’eau. | 15 |
| 36 | Module de commande moteur (ECM) ; Capteur de papillon. | 10 |
Schéma des fusibles dans l’habitacle
Le schéma des fusibles dans le compartiment passager est situé sous la boîte à gants.
| Numéro | Description | Ampérage [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Système audio ; Système de navigation Volvo (option). | 15 |
| 44 | Système de retenue supplémentaire (SRS) | 10 |
| 45 | Prise 12 V à l’arrière | 15 |
| 46 | Éclairage : boîte à gants, tableau de bord, espace pour les pieds. | 5 |
| 47 | Éclairage intérieur | 5 |
| 48 | – | – |
| 49 | Système de retenue supplémentaire (SRS) ; Capteur de poids passager (OWS). | 10 |
| 50 | – | – |
| 51 | Aide au stationnement (option) ; AWD. | 10 |
| 52 | Module de commande de transmission (TCM) | 5 |
| 53 | ABS ; Direction assistée ; Phares bi-xénon (option). | 10 |
| 54 | Module de commande moteur ; Turbo (ECM). | 10 |
| 55 | – | – |
| 56 | Module de commande de sirène d’avertissement | 10 |
| 57 | Prise de diagnostic intégrée ; Interrupteur de feux de freinage. | 15 |
| 58 | Feu de route droit ; Relais pour feux auxiliaires. | 7,5 |
| 59 | Feu de route gauche | 7,5 |
| 60 | Siège conducteur chauffant (option) | 15 |
| 61 | Siège passager chauffant (option) | 15 |
| 62 | Toit ouvrant (option) | 20 |
| 63 | Vitres électriques et verrouillage des portes : porte arrière côté passager | 20 |
| 64 | Système audio ; Système de navigation Volvo (option). | 5 |
| 65 | Système d’amplification | 5 |
| 66 | Module de commande du système audio (ICM) ; Climatisation. | 10 |
| 67 | – | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Climatisation ; Capteur de pluie (option). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Toit ouvrant ; Éclairage intérieur avant ; Rétroviseur à atténuation automatique ; Rappel de ceinture de sécurité. | 5 |
| 74 | Relais de pompe à carburant | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Prise 12 V dans le coffre ; Module de commande d’équipements supplémentaires (AEM). | 15 |
| 78 | – | – |
| 79 | Feux de recul | 5 |
| 80 | – | – |
| 81 | Vitres électriques et verrouillage des portes : porte avant côté conducteur | 20 |
| 82 | Vitres électriques et verrouillage : porte côté passager. | 25 |
| 83 | Vitres électriques et verrouillage des portes : porte avant côté conducteur | 25 |
| 84 | Siège passager à commande électrique | 25 |
| 85 | Siège conducteur à commande électrique | 25 |
| 86 | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5 |
Volvo S40 (2007) – schéma des fusibles
Année de fabrication : 2007.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo S40 (2007) est le fusible 45 du schéma des fusibles dans l’habitacle.
Schéma des fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de refroidissement (radiateur) | 50 |
| 2 | Direction assistée | 80 |
| 3 | Alimentation du panneau de fusibles dans l’habitacle | 60 |
| 4 | Alimentation du panneau de fusibles dans l’habitacle | 60 |
| 5 | Élément, unité de climatisation | 80 |
| 6 | – | – |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 20 |
| 9 | Fonctions moteur | 30 |
| 10 | Ventilateur du système de climatisation | 40 |
| 11 | Lave-phares | 20 |
| 12 | Alimentation pour la lunette arrière chauffante | 30 |
| 13 | Relais du moteur de démarrage | 30 |
| 14 | Connecteur de remorque | 40 |
| 15 | – | – |
| 16 | Alimentation pour le système audio | 30 |
| 17 | Essuie-glaces | 30 |
| 18 | Sortie pour le schéma des fusibles dans l’habitacle | 40 |
| 19 | – | – |
| 20 | Klaxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Clé de contact | 15 |
| 27 | Compresseur de climatisation ; Vanne de fermeture d’eau. | 10 |
| 28 | – | – |
| 29 | Phares antibrouillard avant (option) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injecteurs de carburant | 10 |
| 33 | Sonde lambda chauffée ; Pompe à vide. | 20 |
| 34 | Bobines d’allumage ; Capteur de pression de l’unité de commande de climatisation. | 10 |
| 35 | Vannes de capteur moteur ; Relais de climatisation ; Bobine de relais ; Vanne de fermeture d’eau. | 15 |
| 36 | Module de commande moteur (ECM) ; Capteur de papillon. | 10 |
Schéma des fusibles dans l’habitacle
Le schéma des fusibles dans le compartiment passager est situé sous la boîte à gants.
| Numéro | Description | Ampérage [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Système audio ; Système de navigation Volvo (option). | 15 |
| 44 | Système de retenue supplémentaire (SRS) ; Module de commande moteur. | 10 |
| 45 | Prise 12 V à l’arrière | 15 |
| 46 | Éclairage : boîte à gants, tableau de bord, espace pour les pieds. | 5 |
| 47 | Éclairage intérieur | 5 |
| 48 | – | – |
| 49 | Système de retenue supplémentaire (SRS) ; Capteur de poids passager (OWS). | 10 |
| 50 | – | – |
| 51 | Aide au stationnement (option) ; Transmission intégrale ; Phares bi-xénon (option). | 10 |
| 52 | Module de commande de transmission (TCM), ABS. | 5 |
| 53 | Direction assistée | 10 |
| 54 | Module de commande moteur (ECM) | 10 |
| 55 | – | – |
| 56 | Module de commande de sirène d’alarme | 10 |
| 57 | Prise de diagnostic intégrée ; Interrupteur de feux de freinage. | 15 |
| 58 | Phare de route droit ; Relais de phares auxiliaires. | 7,5 |
| 59 | Phare de route gauche | 7,5 |
| 60 | Siège conducteur chauffant (option) | 15 |
| 61 | Siège passager chauffant (option) | 15 |
| 62 | Toit ouvrant (option) | 20 |
| 63 | Vitres électriques et verrouillage des portes : porte arrière côté passager | 20 |
| 64 | Système audio, système de navigation Volvo (option) | 5 |
| 65 | Système audio | 5 |
| 66 | Module de commande du système audio (ICM) ; Système de climatisation. | 10 |
| 67 | – | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Système de climatisation ; Capteur de pluie (option) ; Bouton BLIS (option). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Toit ouvrant ; Éclairage intérieur avant ; Rétroviseur à atténuation automatique ; Rappel de ceinture de sécurité. | 5 |
| 74 | Relais de pompe à carburant | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Prise 12 V dans le coffre ; Module de commande d’accessoires (AEM). | 15 |
| 78 | – | – |
| 79 | Feux de recul | 5 |
| 80 | – | – |
| 81 | Vitres électriques et verrouillage des portes : porte avant côté conducteur | 20 |
| 82 | Vitres électriques et verrouillage : porte côté passager. | 25 |
| 83 | Vitres électriques et verrouillage des portes : porte avant côté conducteur | 25 |
| 84 | Siège passager électrique | 25 |
| 85 | Siège conducteur électrique | 25 |
| 86 | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5 |
Volvo S40 (2008) – schéma des fusibles
Année de fabrication : 2008.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo S40 (2008) est le fusible 45 du schéma des fusibles dans l’habitacle.
Schéma des fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de liquide de refroidissement (radiateur) | 50 |
| 2 | Direction assistée | 80 |
| 3 | Alimentation pour le panneau de fusibles dans l’habitacle | 60 |
| 4 | Alimentation pour le panneau de fusibles dans l’habitacle | 60 |
| 5 | Élément, unité de climatisation | 80 |
| 6 | – | – |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 20 |
| 9 | Fonctions moteur | 30 |
| 10 | Ventilateur du système de climatisation | 40 |
| 11 | Lave-phares | 20 |
| 12 | Alimentation pour le chauffage de la lunette arrière | 30 |
| 13 | Relais du moteur de démarrage | 30 |
| 14 | Connecteur de remorque | 40 |
| 15 | – | – |
| 16 | Alimentation pour le système audio | 30 |
| 17 | Clignotant | 30 |
| 18 | Alimentation pour le schéma des fusibles dans l’habitacle | 40 |
| 19 | – | – |
| 20 | Klaxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Clé de démarrage | 15 |
| 27 | Compresseur de climatisation ; Vanne d’arrêt d’eau. | 10 |
| 28 | – | – |
| 29 | Phares antibrouillard avant (option) | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injecteurs de carburant | 10 |
| 33 | Sonde lambda chauffée ; Pompe à vide. | 20 |
| 34 | Bobines d’allumage ; Capteur de pression de l’unité de climatisation. | 10 |
| 35 | Vannes de capteur moteur ; Relais de climatisation ; Bobine de relais ; Vanne d’arrêt d’eau. | 15 |
| 36 | Module de commande moteur (ECM) ; Capteur de papillon. | 10 |
Schéma des fusibles dans l’habitacle
Le schéma des fusibles dans le compartiment passager est situé sous la boîte à gants.
| Numéro | Description | Ampérage [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Système audio ; Système de navigation Volvo (option). | 15 |
| 44 | Système de retenue supplémentaire (SRS) ; Module de commande moteur. | 10 |
| 45 | Prise 12 V à l’arrière | 15 |
| 46 | Éclairage : compartiment de boîte à gants ; tableau de bord ; espace pour les pieds. | 5 |
| 47 | Éclairage intérieur | 5 |
| 48 | – | – |
| 49 | Système de retenue supplémentaire (SRS) ; Capteur de poids passager (OWS). | 10 |
| 50 | – | – |
| 51 | AWD ; Relais de filtre à carburant. | 10 |
| 52 | Module de commande de transmission (TCM) ; ABS. | 5 |
| 53 | Direction assistée | 10 |
| 54 | Aide au stationnement (option) ; Phares BiXenon (option). | 10 |
| 55 | – | – |
| 56 | Module de télécommande du système de navigation Volvo (option) ; Module de commande de sirène d’avertissement. | 10 |
| 57 | Prise de diagnostic intégrée ; Interrupteur de feux de freinage. | 15 |
| 58 | Phare de croisement droit ; Relais de phares auxiliaires. | 7,5 |
| 59 | Phare de croisement gauche | 7,5 |
| 60 | Siège conducteur chauffant (option) | 15 |
| 61 | Siège passager chauffant (option) | 15 |
| 62 | Toit ouvrant (option) | 20 |
| 63 | Vitres électriques et verrouillage des portes : porte arrière côté passager. | 20 |
| 64 | Système audio, système de navigation Volvo (option) | 5 |
| 65 | Système d’amplification | 5 |
| 66 | Module de commande du système audio (ICM) ; Système de climatisation | 10 |
| 67 | – | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Système de climatisation ; Capteur de pluie (option) ; Bouton BLIS (option). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Toit ouvrant ; éclairage de plafond avant ; Rétroviseur à atténuation automatique ; Rappel de ceinture de sécurité. | 5 |
| 74 | Relais de pompe à carburant | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Prise 12 V dans le coffre ; Module de commande d’accessoires (AEM). | 15 |
| 78 | – | – |
| 79 | Feux de recul | 5 |
| 80 | – | – |
| 81 | Vitres électriques et verrouillage des portes : porte avant côté conducteur. | 20 |
| 82 | Vitres électriques et verrouillage : porte côté passager. | 25 |
| 83 | Vitres électriques et verrouillage des portes : porte avant côté conducteur. | 25 |
| 84 | Siège passager à commande électrique | 25 |
| 85 | Siège conducteur à commande électrique | 25 |
| 86 | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5 |
Volvo S40 (2009) – schéma de la boîte à fusibles
Année de fabrication : 2009.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo S40 (2009) est le fusible 45 de la boîte à fusibles dans l’habitacle.
Boîte à fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de radiateur (radiateur) | 50 |
| 2 | Direction assistée | 80 |
| 3 | Alimentation pour la boîte à fusibles dans l’habitacle | 60 |
| 4 | Alimentation pour la boîte à fusibles dans l’habitacle | 60 |
| 5 | Élément, unité de climatisation | 80 |
| 6 | – | – |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 20 |
| 9 | Fonctions moteur | 30 |
| 10 | Ventilateur du système de climatisation | 40 |
| 11 | Lave-phares | 20 |
| 12 | Alimentation pour le chauffage de la lunette arrière | 30 |
| 13 | Relais du moteur de démarrage | 30 |
| 14 | Connecteur de remorque (accessoires) | 40 |
| 15 | – | – |
| 16 | Alimentation pour le système audio | 30 |
| 17 | Essuie-glace | 30 |
| 18 | Alimentation pour la boîte à fusibles dans l’habitacle | 40 |
| 19 | – | – |
| 20 | Klaxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Clé de démarrage | 15 |
| 27 | Compresseur de climatisation | 10 |
| 28 | – | – |
| 29 | Phares antibrouillard avant * | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injecteurs de carburant | 10 |
| 33 | Sonde lambda chauffée ; Pompe à vide. | 20 |
| 34 | Bobines d’allumage ; Capteur de pression de l’unité de climatisation. | 10 |
| 35 | Vannes de capteur moteur ; Relais de climatisation ; Bobine de relais ; Piège à huile de l’élément PTC ; Canister ; Débitmètre massique d’air. | 15 |
| 36 | Module de commande moteur (ECM) ; Capteur de papillon. | 10 |
Boîte à fusibles dans l’habitacle
La boîte à fusibles dans l’habitacle est située sous le compartiment passager.
| Numéro | Description | Ampérage [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Système audio ; Système de navigation Volvo (option). | 15 |
| 44 | Système de retenue supplémentaire (SRS) ; Module de commande moteur. | 10 |
| 45 | Prise 12 V à l’arrière | 15 |
| 46 | Éclairage : boîte à gants, tableau de bord, espace pour les pieds. | 5 |
| 47 | Éclairage intérieur | 5 |
| 48 | Essuie-glace de pare-brise | 15 |
| 49 | Système de retenue supplémentaire (SRS) ; Capteur de poids passager (OWS). | 10 |
| 50 | – | – |
| 51 | AWD ; Relais de filtre à carburant. | 10 |
| 52 | Module de commande de transmission (TCM) ; ABS. | 5 |
| 53 | Direction assistée | 10 |
| 54 | Aide au stationnement (option) ; Phares BiXenon (option). | 10 |
| 55 | – | – |
| 56 | Module de télécommande du système de navigation Volvo (option) ; Module de commande de sirène d’alarme. | 10 |
| 57 | Prise de diagnostic intégrée ; Interrupteur de feux de freinage. | 15 |
| 58 | Phare de croisement droit ; Relais de phares auxiliaires. | 7,5 |
| 59 | Phare de croisement gauche | 7,5 |
| 60 | Siège conducteur chauffant (option) | 15 |
| 61 | Siège passager chauffant (option) | 15 |
| 62 | Toit ouvrant (option) | 20 |
| 63 | Vitres électriques et verrouillage des portes : porte arrière côté passager. | 20 |
| 64 | Système audio ; Système de navigation Volvo (option). | 5 |
| 65 | Système d’amplification | 5 |
| 66 | Module de commande du système audio (ICM) ; Système de climatisation. | 10 |
| 67 | – | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Système de climatisation ; Capteur de pluie (option) ; Bouton BLIS (option). | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Toit ouvrant ; Éclairage de plafond avant ; Rétroviseur à atténuation automatique ; Rappel de ceinture de sécurité. | 5 |
| 74 | Relais de pompe à carburant | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Module de commande d’accessoires (AEM) | 15 |
| 78 | – | – |
| 79 | Feux de recul | 5 |
| 80 | – | – |
| 81 | Vitres électriques et verrouillage des portes : porte arrière côté conducteur. | 20 |
| 82 | Vitres électriques : porte latérale passager. | 25 |
| 83 | Vitres électriques et verrouillage des portes : porte avant côté conducteur. | 25 |
| 84 | Siège passager à commande électrique | 25 |
| 85 | Siège conducteur à commande électrique | 25 |
| 86 | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5 |
Volvo S40 (2010) – schéma des fusibles
Année de fabrication : 2010.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo S40 (2010) est le fusible 45 de la boîte à fusibles.
Boîte à fusibles dans le compartiment moteur
Volvo S40 – fusibles – compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de liquide de refroidissement (radiateur) | 50 |
| 2 | Direction assistée | 80 |
| 3 | Alimentation pour le schéma des fusibles dans le compartiment passager | 60 |
| 4 | Alimentation pour le schéma des fusibles dans le compartiment passager | 60 |
| 5 | Élément, unité de climatisation | 80 |
| 6 | – | – |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 20 |
| 9 | Fonctions moteur | 30 |
| 10 | Ventilateur du système de climatisation | 40 |
| 11 | Lave-phares | 20 |
| 12 | Alimentation du chauffage de la lunette arrière | 30 |
| 13 | Relais du moteur de démarrage | 30 |
| 14 | Connecteur de remorque (accessoires) | 40 |
| 15 | – | – |
| 16 | Alimentation pour le système audio | 30 |
| 17 | Essuie-glaces | 30 |
| 18 | Alimentation pour la boîte à fusibles dans le compartiment passager | 40 |
| 19 | – | – |
| 20 | Klaxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Allumage | 15 |
| 27 | Compresseur de climatisation | 10 |
| 28 | – | – |
| 29 | Phares antibrouillard avant * | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injecteurs de carburant | 10 |
| 33 | Sonde lambda chauffée ; Pompe à vide. | 20 |
| 34 | Bobines d’allumage ; Capteur de pression de l’unité de commande de climatisation. | 10 |
| 35 | Vannes de capteur moteur ; Relais de climatisation ; Bobine de relais ; Piège à huile de l’élément PTC ; Réservoir ; Débitmètre massique d’air. | 15 |
| 36 | Module de commande moteur (ECM) ; Capteur de papillon. | 10 |
Schéma des fusibles dans le compartiment passager
Le schéma des fusibles dans l’habitacle passager est situé sous le compartiment de rangement.
| Numéro | Description | Ampérage [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Système audio ; Bluetooth ; Système de navigation Volvo *. | 15 |
| 44 | Système de retenue supplémentaire (SRS) ; Module de commande moteur. | 10 |
| 45 | Prise 12 V à l’arrière de la mer | 15 |
| 46 | Éclairage : boîte à gants, tableau de bord, espace pour les pieds. | 5 |
| 47 | Éclairage intérieur | 5 |
| 48 | Lave-glace | 15 |
| 49 | Système de retenue supplémentaire (SRS) ; Capteur de poids passager (OWS). | 10 |
| 50 | – | – |
| 51 | AWD ; Relais de filtre à carburant. | 10 |
| 52 | Module de commande de transmission (TCM) ; ABS. | 5 |
| 53 | Direction assistée | 10 |
| 54 | Aide au stationnement * ; Phares actifs en virage *. | 10 |
| 55 | – | – |
| 56 | Module de télécommande du système de navigation Volvo ; Module de commande de sirène d’avertissement. | 10 |
| 57 | Port de diagnostic intégré ; Interrupteur de feux de freinage. | 15 |
| 58 | Phare de croisement droit ; Relais de phares auxiliaires. | 7,5 |
| 59 | Phare de croisement gauche | 7,5 |
| 60 | Siège conducteur chauffant * | 15 |
| 61 | Siège passager chauffant * | 15 |
| 62 | Toit ouvrant * | – |
| 63 | Vitres électriques et verrouillage des portes : porte arrière côté passager. | 20 |
| 64 | Système audio ; Système de navigation Volvo *. | 5 |
| 65 | Système d’amplification | 5 |
| 66 | Module de commande du système audio (ICM) ; Système de climatisation. | 10 |
| 67 | – | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Système de climatisation ; Capteur de pluie * ; Bouton BLIS *. | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Toit ouvrant ; Éclairage de plafond avant ; Rétroviseur à atténuation automatique * ; Rappel de ceinture de sécurité. | 5 |
| 74 | Relais de pompe à carburant | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Module de commande d’équipement auxiliaire (AEM) | 15 |
| 78 | – | – |
| 79 | Feux de recul | 5 |
| 80 | – | – |
| 81 | Vitres électriques et verrouillage des portes : porte arrière côté conducteur | 20 |
| 82 | Vitres électriques : porte latérale passager | 25 |
| 83 | Vitres électriques et verrouillage des portes : porte avant côté conducteur | 25 |
| 84 | Siège passager à commande électrique | 25 |
| 85 | Siège conducteur à commande électrique | 25 |
| 86 | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5 |
Volvo S40 (2011) – schéma de la boîte à fusibles
Année de fabrication : 2011.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo S40 (2011) est le fusible 45 de la boîte à fusibles.
Boîte à fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de liquide de refroidissement (radiateur) | 50 |
| 2 | Assistance à la direction | 80 |
| 3 | Alimentation pour la boîte à fusibles dans le compartiment passager | 60 |
| 4 | Alimentation pour la boîte à fusibles dans le compartiment passager | 60 |
| 5 | Élément, unité de climatisation | 80 |
| 6 | – | – |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 20 |
| 9 | Fonctions moteur | 30 |
| 10 | Ventilateur du système de climatisation | 40 |
| 11 | Lave-phares | 20 |
| 12 | Chauffage de la lunette arrière | 30 |
| 13 | Relais du moteur de démarrage | 30 |
| 14 | Connecteur de remorque (accessoires) | 40 |
| 15 | – | – |
| 16 | Alimentation pour le système audio | 30 |
| 17 | Essuie-glaces | 30 |
| 18 | Alimentation pour la boîte à fusibles dans le compartiment passager | 40 |
| 19 | – | – |
| 20 | Klaxon | 15 |
| 21 | – | – |
| 22 | – | – |
| 23 | Module de commande moteur (ECM) ; Module de commande de transmission (TCM). | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | Clé de démarrage | 15 |
| 27 | Compresseur de climatisation | 10 |
| 28 | – | – |
| 29 | Phares antibrouillard avant* | 15 |
| 30 | – | – |
| 31 | – | – |
| 32 | Injecteurs de carburant | 10 |
| 33 | Sonde lambda chauffée, pompe à vide | 20 |
| 34 | Bobines d’allumage ; Capteur de pression de l’unité de commande de climatisation | 10 |
| 35 | Vannes de capteur moteur ; Relais de climatisation ; Bobine de relais ; Piège à huile de l’élément PTC ; Réservoir ; Débitmètre massique d’air. | 15 |
| 36 | Module de commande moteur (ECM) ; Capteur de papillon. | 10 |
Boîte à fusibles dans le compartiment passager
La boîte à fusibles dans l’habitacle est située sous le tiroir.
| Numéro | Description | Ampérage [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Système audio, Bluetooth ; Système de navigation Volvo*. | 15 |
| 44 | Système de retenue supplémentaire (SRS) ; Module de commande moteur. | 10 |
| 45 | Prise 12 V à l’arrière du tableau de bord | 15 |
| 46 | Éclairage : boîte à gants, tableau de bord, espace pour les pieds. | 5 |
| 47 | Éclairage intérieur | 5 |
| 48 | Lave-glace | 15 |
| 49 | Système de retenue supplémentaire (SRS) ; Capteur de poids passager (OWS). | 10 |
| 50 | – | – |
| 51 | AWD ; Relais de filtre à carburant. | 10 |
| 52 | Module de commande de transmission (TCM) ; ABS. | 5 |
| 53 | Assistance à la direction | 10 |
| 54 | Aide au stationnement* ; Phares actifs en virage*. | 10 |
| 55 | – | – |
| 56 | Module de télécommande du système de navigation Volvo ; Module de commande de sirène d’avertissement. | 10 |
| 57 | Prise de diagnostic intégrée ; Interrupteur de feux de freinage. | 15 |
| 58 | Phare de croisement droit ; Relais de phares auxiliaires. | 7,5 |
| 59 | Phare de croisement gauche | 7,5 |
| 60 | Siège conducteur chauffant* | 15 |
| 61 | Siège passager chauffant* | 15 |
| 62 | Panoramique* | – |
| 63 | Vitres électriques et verrouillage des portes – porte arrière côté passager | 20 |
| 64 | Radio satellite Sirius* | 5 |
| 65 | Système audio | 5 |
| 66 | Module de commande du système audio (ICM) ; Système de climatisation. | 10 |
| 67 | – | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Système de climatisation ; Capteur de pluie* ; Bouton BLIS*. | 5 |
| 70 | – | – |
| 71 | – | – |
| 72 | – | – |
| 73 | Panoramique ; Éclairage intérieur avant ; Rétroviseur à atténuation automatique* ; Rappel de ceinture de sécurité. | 5 |
| 74 | Relais de pompe à carburant | 15 |
| 75 | – | – |
| 76 | – | – |
| 77 | Module de commande d’accessoires (AEM) | 15 |
| 78 | – | – |
| 79 | Feux de recul | 5 |
| 80 | – | – |
| 81 | Vitres électriques et verrouillage des portes : porte avant côté conducteur | 20 |
| 82 | Vitres électriques : porte latérale passager. | 25 |
| 83 | Vitres électriques et verrouillage des portes : porte avant côté conducteur | 25 |
| 84 | Siège passager à commande électrique | 25 |
| 85 | Siège conducteur à commande électrique | 25 |
| 86 | Relais d’éclairage intérieur ; Éclairage du coffre ; Sièges électriques. | 5 |
Volvo S40 (2012) – schéma de la boîte à fusibles
Année de fabrication : 2012.
Le fusible de l’allume-cigare (prise de courant) dans la Volvo S40 (2012) est le fusible 45 de la boîte à fusibles dans l’habitacle.
Boîte à fusibles dans le compartiment moteur
| Numéro | Description | Ampérage [A] |
| 1 | Ventilateur de radiateur | 50 |
| 2 | Direction assistée | 80 |
| 3 | Alimentation pour la boîte à fusibles dans l’habitacle | 60 |
| 4 | Alimentation pour la boîte à fusibles dans l’habitacle | 60 |
| 5 | Élément PTC, chauffage d’air * | 80 |
| 6 | Injecteurs (DRIVe) | 60 |
| Injecteurs (moteur diesel 5 cylindres) | 70 | |
| 7 | Pompe ABS | 40 |
| 8 | Vannes ABS | 20 |
| 9 | Fonctions moteur | 30 |
| 10 | Ventilateur | 40 |
| 11 | Lave-phares | 20 |
| 12 | Lunette arrière chauffante | 30 |
| 13 | Électrovanne d’actionneur ; Moteur de démarrage. | 30 |
| 14 | Câblage de remorque * | 40 |
| 15 | Réserve | – |
| 16 | Système d’infodivertissement | 30 |
| 17 | Interrupteurs d’essuie-glace | 30 |
| 18 | Alimentation pour la boîte à fusibles dans l’habitacle | 40 |
| 19 | Réserve | – |
| 20 | Klaxon | 15 |
| 21 | Chauffage de carburant, chauffage d’habitacle * | 20 |
| 22 | Réserve | – |
| 23 | Module de commande moteur (essence 5 cylindres) ; Module de commande de transmission (5 cylindres). | 10 |
| Module de commande de transmission (4 cylindres) | 15 | |
| 24 | Filtre à carburant chauffant (moteur diesel 5 cylindres) ; Élément PTC ; Séparateur d’huile (diesel 5 cylindres). | 20 |
| 25 | Module électronique central (CEM) (Démarrage / Arrêt) | – |
| 26 | Allumage | 15 |
| 27 | Compresseur de climatisation | 10 |
| 28 | Réserve | – |
| 29 | Phares avant avec feux de brouillard ; Feux de jour (DRL) *. | 15 |
| 30 | Pompe de liquide de refroidissement (Démarrage / Arrêt) | 10 |
| 31 | Régulateur de tension, alternateur (essence 4 cylindres) | 10 |
| 32 | Injecteurs (essence 5 cylindres) ; Valve de commande de turbocompresseur (diesel 5 cylindres) ; Capteur de niveau d’huile (diesel 5 cylindres) ; Valve de commande, débit de carburant (DRIVe) ; Capteur de débit massique d’air (DRIVe) ; Moteur de commande de turbo (DRIVe). | 10 |
| 33 | Pompe à vide (essence 5 cylindres) ; Bobine de relais ; Relais, pompe à vide (essence 5 cylindres) ; Module de commande moteur (diesel 5 cylindres) ; Filtre à carburant chauffant (DRIVe). | 20 |
| 34 | Bobines d’allumage (essence) ; Interrupteur de pression ; Système de climatisation (5 cylindres) ; Module de commande, bougies de préchauffage (diesel 5 cylindres) ; Système de commande des émissions EGR (diesel 5 cylindres) ; Pompe à carburant (DRIVe) ; Sonde lambda (DRIVe) ; Module de commande moteur (Démarrage / Arrêt) ; Bobines de relais ; Relais Démarrage / Arrêt. | 10 |
| 35 | Bobine de relais ; Système de climatisation ; Élément PTC ; Séparateur d’huile (essence 5 cylindres) ; Capteur de débit d’air (essence 5 cylindres) ; Valve de commande de turbocompresseur (essence 5 cylindres) ; Solénoïdes ; Phases de distribution variables (essence 5 cylindres) ; Injecteurs (essence 2,0 l) ; Valve EVAP (essence 2,0 l) ; Valve, mélange air-carburant (essence 2,0 l) ; Valve de commande, pression de carburant (diesel 5 cylindres) ; Module de commande moteur (diesel 5 cylindres) ; Moteur EGR (DRIVe). | 15 |
| 36 | Module de commande moteur (essence, DRIVe) ; Capteur de position de la pédale d’accélérateur (diesel 5 cylindres) ; Sondes lambda (diesel 5 cylindres). | 10 |
DRIVe Démarrage / Arrêt *
| Numéro | Description | Ampérage [A] |
| 11 M / 1 | Compartiment moteur, distributeur électrique | 125 |
| 11 M / 2 | Capteur, surveillance de la batterie | 15 |
| 25 | Module électronique central (CEM) (tension de référence de la batterie de secours), moteur diesel | 10 |
Boîte à fusibles dans l’habitacle
La boîte à fusibles dans l’habitacle est située sous l’espace passager.
| Numéro | Description | Ampérage [A] |
| 37 | Non utilisé | – |
| 38 | Non utilisé | – |
| 39 | Non utilisé | – |
| 40 | Non utilisé | – |
| 41 | Non utilisé | – |
| 42 | Non utilisé | – |
| 43 | Télématique * ; Système audio, RTI * ; Bluetooth *. | 15 |
| 44 | Système SRS ; Module de commande moteur (5 cylindres, DRIVe) | 10 |
| 45 | Prise électrique, habitacle | 15 |
| 46 | Habitacle, espace passager et éclairage supplémentaire | 5 |
| 47 | Éclairage intérieur ; Mécanisme d’ouverture de garage à télécommande *. | 5 |
| 48 | Essuie-glace | 15 |
| 49 | Système SRS | 10 |
| 50 | Réserve | – |
| 51 | Élément PTC ; Chauffage d’air * ; Bobine de relais ; Relais, filtre à carburant chauffant (diesel 5 cylindres) ; AWD. | 10 |
| 52 | Module de commande de transmission ; Système ABS. | 5 |
| 53 | Pression d’assistance | 10 |
| 54 | Aide au stationnement * ; Phares au xénon *. | 10 |
| 55 | Module de commande Keyless * | 20 |
| 56 | Récepteur de télécommande ; Sirène *. | 10 |
| 57 | Connecteur de diagnostic (DLC) ; Interrupteur de feux de freinage. | 15 |
| 58 | Phare de croisement droit ; Bobine de relais ; Relais, feux supplémentaires *. | 7,5 |
| 59 | Phare de croisement gauche | 7,5 |
| 60 | Chauffage de siège (côté conducteur) | 15 |
| 61 | Chauffage de siège (côté passager) | 15 |
| 62 | Panorama * | – |
| 63 | Alimentation pour la porte arrière droite | 20 |
| 64 | Réserve | 5 |
| 65 | Audio ; Infodivertissement. | 5 |
| 66 | Système audio ; Infodivertissement ; Climatisation. | 10 |
| 67 | Réserve | – |
| 68 | Régulateur de vitesse | 5 |
| 69 | Système de climatisation ; Capteur de pluie ; Boutons BLIS * ; Aide au stationnement * ; DRIVe. | 5 |
| 70 | Réserve | – |
| 71 | Réserve | – |
| 72 | Réserve | – |
| 73 | Panorama * ; Console de pavillon éclairage intérieur ; Rappel de ceinture de sécurité, arrière ; Obscurcissement, rétroviseur intérieur *. | 5 |
| 74 | Pompe à carburant | 15 |
| 75 | Réserve | – |
| 76 | Réserve | – |
| 77 | Prise électrique du compartiment de chargement ; Module de commande, accessoires * | 15 |
| 78 | Réserve | – |
| 79 | Éclairage de recul ; Obscurcissement, rétroviseur intérieur (signal). | 5 |
| 80 | Réserve | – |
| 81 | Alimentation pour la porte arrière gauche | 20 |
| 82 | Alimentation pour la porte avant droite | 25 |
| 83 | Alimentation pour la porte avant gauche | 25 |
| 84 | Siège électrique, passager | 25 |
| 85 | Siège électrique, conducteur | 25 |
| 86 | Éclairage intérieur ; Éclairage du compartiment de chargement ; Sièges électriques ; Affichage du niveau de carburant (2,0F). | 5 |
À propos de la Volvo S40 (2001-2012)
La Volvo S40, produite de 2001 à 2012, est un véhicule compact qui se distingue par son design élégant et son haut niveau de sécurité, typique de la marque Volvo. Ce modèle était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant des performances fiables et une consommation de carburant efficace. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant amplement d’espace pour les passagers et les bagages. La Volvo S40 est réputée pour sa construction robuste et ses dispositifs de sécurité avancés, ce qui en fait un choix idéal pour ceux qui recherchent un véhicule fiable et sûr.
Schéma de la boîte à fusibles Volvo S40
Cette page présente le schéma de la boîte à fusibles pour la Volvo S40, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de l’électronique de votre Volvo S40.
