Volkswagen Passat B4 (1993-1997) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Volkswagen Passat B4 (1993–1997), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

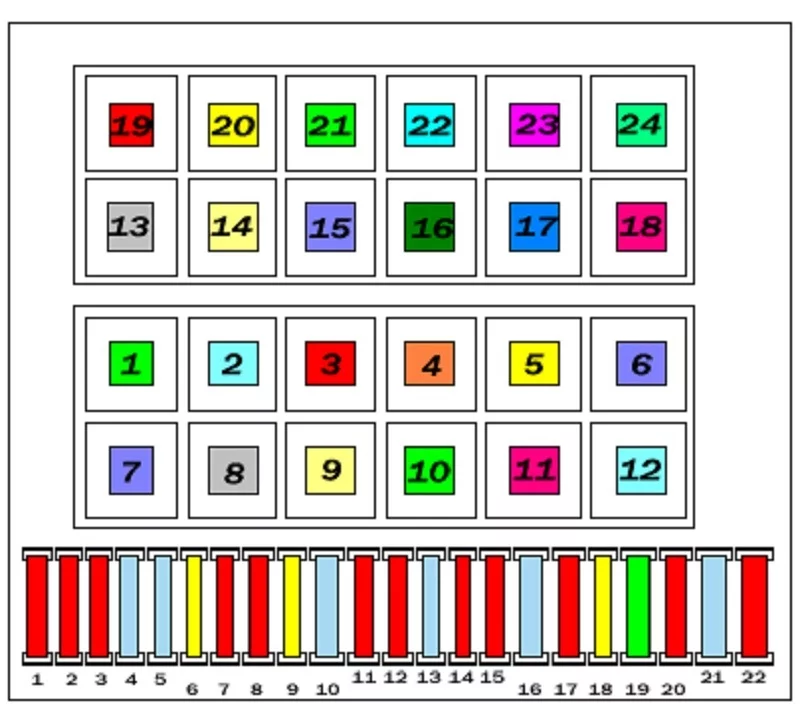

Volkswagen Passat B4 (1993-1997) – schéma du panneau de fusibles
Année de fabrication : 1993, 1994, 1995, 1996, 1997.
Le fusible de l’allume-cigare (prise de courant) dans la Volkswagen Passat B4 (1993-1997) est le fusible 21 du panneau de fusibles du compartiment moteur.
Panneau de fusibles
| Numéro |
Amp [A] | Description |
| 1 | 10 | Phare, feu de croisement, gauche |
| 2 | 10 | Phare, feu de croisement, droit |
| 3 | 10 | Éclairage du tableau de bord ;
Éclairage de la plaque d’immatriculation. |
| 4 | 15 | Essuie-glace arrière intermittent (break) |
| 5 | 15 | Essuie-glace ;
Lave-glace avant |
| 6 | 20 | Ventilateur d’air frais |
| 7 | 10 | Clignotants latéraux et feux arrière – droit |
| 8 | 10 | Clignotants latéraux et feux arrière – gauche |
| 9 | 20 | Dégivreur de lunette arrière |
| 10 | 15 | Feux de brouillard |
| 11 | 10 | Phare avec feu de route, gauche |
| 12 | 10 | Phare avec feu de route, droit |
| 13 | 10 | Klaxon |
| 14 | 10 | Feux de détresse ;
Buses chauffantes pour lave-glace avant |
| 15 | 10 | Retard de désactivation du carburant ;
Pompe à carburant après fonctionnement. |
| 16 | 15 | Éclairage du tableau de bord,
Éclairage de la boîte à gants |
| 17 | 10 | Feux de détresse |
| 18 | 20 | Pompe à carburant ;
Chauffage de la sonde lambda. |
| 19 | 30 | Ventilateur de radiateur ;
Relais de climatisation. |
| 20 | 10 | Feux stop |
| 21 | 15 | Éclairage intérieur ;
Allume-cigare ; Horloge numérique. |
| 22 | 10 | Radio |
| Emplacement des relais sur le panneau
fusibles/relais |
||
| 1 | Relais de climatisation (13) | |
| 2 | Essuie-glace arrière intermittent (break) (72) | |
| 3 | Non utilisé | |
| 4 | Relais de réduction de charge (18) | |
| 5 | Contrôleur de niveau bas de liquide de refroidissement (43) | |
| 6 | Relais de feux de détresse (21) | |
| 7 | Non utilisé | |
| 8 | Relais d’essuie-glace/essuie-glace intermittent (19) | |
| 9 | Unité de commande du système d’avertissement
ceinture de sécurité – Canada (4) |
|
| 10 | Non utilisé | |
| 11 | Relais de klaxon (53) | |
| 12 | Relais de pompe à carburant (67) | |
| Relais séparés au-dessus du panneau
fusibles/relais |
||
| 13 | Fusible de feu de recul (transmission automatique) | |
| 14 | Ventilateur de radiateur après démarrage de l’unité de commande (31) | |
| 15 | Relais de pompe hydraulique ABS (78) | |
| 16 | Relais ABS (79) | |
| 17 | Non utilisé | |
| 18 | Non utilisé | |
| 19 | Relais de climatisation (56) | |
| 20 | Verrouillage de démarrage ;
Relais de feu de recul (150). |
|
| 21 | Fusible de pompe hydraulique ABS ;
Interrupteur de lève-vitre électrique. |
|
| 22 | Fusible des valves ABS | |
| 23 | Fusible du régulateur de vitesse ;
Fusible du système automatique de ceintures de sécurité. |
|
| 24 | Non utilisé | |
| * Les numéros entre parenthèses indiquent le numéro de contrôle
de fabrication imprimé sur le corps du relais. |
||
À propos de la Volkswagen Passat B4 (1993-1997)
La Volkswagen Passat B4, produite de 1993 à 1997, est un modèle de classe moyenne populaire qui offre fiabilité et confort. Ce modèle était disponible en différentes variantes de carrosserie, y compris la berline et le break, et était connu pour son espace et la qualité de son intérieur. La Passat B4 était équipée de divers moteurs, y compris des variantes essence et diesel, permettant aux clients de choisir en fonction de leurs préférences et de leurs besoins. Parmi les moteurs les plus courants figuraient les moteurs essence de 1.6 et 2.0 litres, ainsi que le moteur diesel TDI de 1.9 litre, réputé pour son économie de carburant et sa longue durée de vie.
Schéma de la boîte à fusibles Volkswagen Passat B4
Cette page présente le schéma de la boîte à fusibles de la Volkswagen Passat B4, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord ou dans le compartiment moteur. Sur cette page, vous trouverez des diagrammes qui affichent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. Le schéma de la boîte à fusibles vous aidera à identifier les bons fusibles et à garantir que votre Passat B4 fonctionne sans problème.
