Volkswagen Bora (1999-2006) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Volkswagen Bora (1999–2006), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Volkswagen Bora (1999-2006) – schéma des fusibles

Année de production : 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Le fusible de l’allume-cigare (prise de courant) de la Volkswagen Bora est le fusible 27 du schéma des fusibles du tableau de bord.

Bloc de fusibles du tableau de bord

Numéro	Ampères [A]	Description
1	5	Z4 – Rétroviseur extérieur chauffant côté conducteur (modèles sans commande électrique des vitres) Z5 – Rétroviseur extérieur chauffant côté passager (modèles sans commande électrique des vitres) Z20 – Élément chauffant d’essuie-glace gauche Z21 – Élément chauffant d’essuie-glace droit
2	5	E3 – Interrupteur de feux de détresse J1 – Relais de clignotant M5 – Ampoule de clignotant avant gauche M6 – Ampoule de clignotant arrière gauche M7 – Ampoule de clignotant avant droit M8 – Ampoule de clignotant arrière droit J567 – Contrôleur de feu d’échappement gauche J568 – Contrôleur de feu d’échappement avec réglage d’angle de phare droit
3	5	J5 – Relais de feux de brouillard E20 – Interrupteurs et régulateur d’éclairage des instruments
4	5	X – Éclairage de plaque d’immatriculation
5	7.5	E45 – Interrupteur de régulateur de vitesse E221 – Unité de commande au volant E227 – Bouton de régulateur de vitesse (CCS) Bouton SET G65 – Capteur haute pression (système de climatisation) J131 – Unité de commande de siège chauffant conducteur J132 – Unité de commande de siège chauffant passager avant J245 – Unité de commande de toit ouvrant coulissant (modèles sans verrouillage centralisé) J255 – Climatronic G266 – Capteur de niveau d’huile et de température d’huile J293 – Contrôleur de ventilateur de radiateur, volant multifonction J393 – Système de confort (E231 – Bouton de chauffage des rétroviseurs extérieurs), J453 – Unité de commande multifonction du volant J446 – Unité de commande d’aide au stationnement J503 – Unité de commande avec affichage pour système radio et de navigation N147 – Vanne bidirectionnelle de refroidissement (au-dessus de F269 – interrupteur de position de volet de température) V154 – Moteur de vanne de commande d’air frais / de recirculation d’air
6	55	Jusqu’en avril 2001 : J379 – Verrouillage centralisé et unité de commande d’alarme à partir de septembre 2002 : J651 – Relais de vanne d’arrêt 1 (code moteur BEH)
7	10	K142 – Témoin de position du levier de vitesse P / N M16 – Ampoule de feu de recul gauche M17 – Ampoule de feu de recul droit
8	5	J412 – Unité de commande électronique pour téléphone portable
9	5	E256 – Bouton TCS et ESP G85 – Capteur d’angle de braquage J104 – Unité de commande ABS / ABS avec EDL / ASR / ESP
10	15 510,	jusqu’en octobre 2001 : gestion moteur : essence gestion moteur diesel à partir de novembre 2001 : R – Radio (contact S) J285 – Affichage du tableau de bord J503 – Unité de commande avec affichage radio et navigation
11	5	J285 – Unité de commande avec affichage dans l’insert du tableau de bord N110 – Électrovanne de blocage du levier de vitesse
12	7.5	J412 – Unité de commande électronique pour téléphone portable G273 – Capteur de surveillance intérieure G274 – Émetteur de surveillance intérieure T16 – Connecteur à 16 broches (dans la carte centrale, connecteur pour autodiagnostic) W11 – Lampe de lecture arrière gauche (modèles avec moniteur intérieur) W12 – Lampe de lecture arrière droite (modèles avec moniteur intérieur)
13	10	F – Interrupteur de feux de stop M9 – Ampoule de feu de stop gauche (Golf / Bora uniquement) J… ..-. Contrôleurs moteur J104 – Contrôleur ABS / ABS avec EDL / ASR / ESP M9 – Ampoule de feu de stop gauche (Golf / Bora uniquement) M10 – Ampoule de feu de stop droit (Golf / Bora uniquement) M21 – Ampoule de feu de stop gauche et arrière (Golf Variant / Bora Variant uniquement) M25 – Ampoule de feu de stop de haut niveau
14	10	J393 – Unité de commande centrale du système de confort (modèles sans verrouillage centralisé) J546 – Modèles avec télécommande de hayon sans verrouillage centralisé : M27 – Témoin de porte gauche M28 – Témoin de porte droite W – Éclairage intérieur avant W3 – Éclairage de coffre W11 – Lampe de lecture arrière gauche W12- Lampe de lecture arrière droite W14 – Miroir de courtoisie éclairé (avant côté passager) W18 – Éclairage de coffre côté gauche W19 – Lampe de lecture / côté conducteur W20 – Miroir de courtoisie éclairé (côté conducteur)
15	5	G85 – Capteur d’angle de braquage J217 – Contrôleur de transmission automatique J285 – Unité de commande avec affichage dans l’insert du tableau de bord
16	10	J255 – Climatronic J293 – Contrôleur de ventilateur de radiateur
17	–	–
18	10	J285 – Unité de commande avec affichage dans l’insert du tableau de bord L2 – Ampoule droite à double filament (Bora uniquement) M32 – Ampoule de phare droit (Golf uniquement)
19	10	L1 – Ampoule gauche à double filament (Bora uniquement) M30 – Ampoule de phare gauche (Golf uniquement)
20	15	E102 – Régulateur d’angle de phare J427 – Démarrage du phare droit pour feu d’échappement à gaz J568 – Contrôleur de feu d’échappement à gaz avec réglage d’angle de phare droit L2 – Ampoule à double filament droite (Bora uniquement) M31 – Ampoule de feu de croisement droit (Golf uniquement) V48 – Moteur de commande d’angle de phare gauche V49 – Moteur de commande d’angle de phare droit
21	15	L1 – Ampoule gauche à double filament (Bora uniquement), M29 – Ampoule de feu de croisement gauche (Golf uniquement) J426 – Démarrage du feu d’échappement à gaz gauche, J567 – Contrôleur de feu d’échappement à gaz avec réglage d’angle de phare gauche

22	5	J285 – Unité de commande avec affichage dans l’insert du tableau de bord M3 – Ampoule côté droit
23	5	J285 – Unité de commande avec affichage dans l’insert du tableau de bord M1 – Ampoule côté gauche
24	20	E22 – Interrupteur d’essuie-glace intermittent, moteur d’essuie-glace de pare-brise J31 – Relais d’essuie-glace intermittent automatique et d’essuie-glace V – Moteur d’essuie-glace de pare-brise V59 – Pompe d’essuie-glace de pare-brise et arrière
25	20	E9 – Interrupteur de ventilateur d’air frais E35 – Interrupteur de climatisation N24 – Résistance en série du ventilateur d’air frais avec fusible de surchauffe V2 – Ventilateur d’air frais J293 – Contrôleur de ventilateur de radiateur J255 – Climatronic J… – Contrôleurs moteur
26	25	Z1 – Lunette arrière chauffante
27	15	jusqu’en novembre 2005 : V12 – Moteur d’essuie-glace arrière à partir de décembre 2005 : U1 – Prise d’allume-cigare U5 – 12 V, côté gauche dans le coffre
28	15	G6 – Pompe à carburant (pompe d’alimentation)
29	15 2010	Essence (pas pour le code moteur BDE) Contrôle moteur : Code moteur BDE Contrôle moteur : Diesel
30	20	J245 – Unité de commande de toit ouvrant V1 – Moteur de toit ouvrant
31	20 5	J217 – Contrôleur de transmission automatique F125 – Interrupteur multifonction J542 – Contrôleur de servofrein J492 – Contrôleur de transmission intégrale (4 mouvements)
32	10 30	Injecteurs : essence Contrôle moteur : Diesel
33	20	J31 – Relais d’essuie-glace intermittent automatique et d’essuie-glace V11 – Pompe du système d’essuie-glace de phare
34	10	Gestion moteur
35	30	U10 – Prise de remorque jusqu’en novembre 2005 : prise U5-12 V côté gauche dans le coffre
36	15	J5 – Relais de feux de brouillard L22 – Ampoule de feu de brouillard côté gauche L23 – Ampoule de feu de brouillard côté droit L46 – Ampoule de feu de brouillard arrière gauche J285 – Unité de commande avec affichage dans l’insert du tableau de bord
37	15 510,	jusqu’en octobre 2001 : J285 – Unité de commande avec affichage dans l’insert du tableau de bord J503 – Unité de commande avec affichage pour radio et système de navigation R – Radio, contact S à partir de novembre 2001 : gestion moteur essence gestion moteur : Diesel
38	15	E204 – Interrupteur à distance du couvercle de réservoir J379 – Verrouillage centralisé et unité de commande d’alarme antivol J386 – Contrôleur de porte conducteur J387 – Contrôleur de porte passager avant J388 – Contrôleur de porte arrière gauche J389 – Contrôleur de porte arrière droite J398 – Relais de déverrouillage à distance du couvercle arrière V155 – Moteur de verrouillage du couvercle de réservoir
39	15	E3 – Interrupteur de feux de détresse J1 – Relais de clignotant J567 – Contrôleur de feux d’échappement avec réglage d’angle de feux droit J568 – Contrôleur de feux d’échappement avec réglage d’angle de feux droit M5 – Ampoule de clignotant avant gauche M6 – Ampoule de clignotant arrière gauche M7 – Ampoule de clignotant avant droit M8 – Ampoule de clignotant arrière droit
40	20	H1 – Klaxon à deux tons
41	15	U1- Allume-cigare  (jusqu’en novembre 2005)
42	25	R – Radio R12 – Amplificateur J503 – Unité de commande avec affichage pour radio et système de navigation J415 – Tuner de système de navigation pour télévision J559 – Unité de commande d’informations routières
43	10	Gestion moteur
44	15	J131 – Unité de commande de siège chauffant conducteur. J132 – Unité de commande de siège chauffant passager avant

Emplacement des fusibles dans le support de fusible / batterie

Jusqu’en août 2000

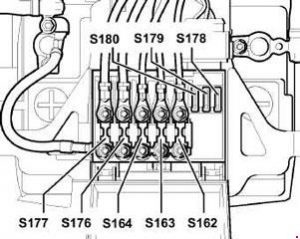

À partir de septembre 2000

Numéro	Ampères [A]	Description
S162	50	Chauffage des broches
S163	50	Gestion moteur
S164	40	Ventilateur de radiateur
S176	110	Intérieur
S177	110 150,	Alternateur (90 A) Alternateur (120 A)
S178	30	ABS (pompe)
S179	30	ABS
S180	30	Ventilateur de radiateur

Emplacement des relais et des fusibles

Emplacements des fusibles sur la carte de relais
ZA	–	Fusible de réglage de siège
b	–	Fusibles pour V192 – Pompe à vide pour freins (à partir de mai 2002)
do	–	Fusible de commande de vitres, verrouillage centralisé et rétroviseur extérieur chauffant (uniquement modèles avec système de confort et commande de vitres)
Emplacement des relais sur la carte de relais
1	J4 – Relais double klaxon (53)
2	J59 – Relais de décharge de contact X (18) J59 – Relais de décharge de contact X (100)
3	Vide
4	J17 – Relais de pompe à carburant (409) J52 – Relais de bougies de préchauffage (103)
V / VI	J31 – Relais d’essuie-glace intermittent automatique et d’essuie-glace, sans lave-phares (377), -avec lave-phares (389), -avec capteur de pluie (192)
Emplacements des relais sur la carte supplémentaire à 13 positions au-dessus de la carte de relais, véhicules avec volant à gauche
1	Vide
2	J398 – Relais de déverrouillage à distance du hayon (79) J546 – Télécommande de déverrouillage du hayon (407)
3	Vide
4	J5 – Relais de feux de brouillard (53)
5	J453 – Unité de commande multifonction au volant (450)
6	J453 – Unité de commande multifonction au volant (450)
7	J508 – Relais de réduction de lumière de feu de stop (206)
8	J99 – Relais de rétroviseur extérieur chauffant (53) J541 – Relais de vanne d’arrêt de liquide de refroidissement (53)
9	J17 – Relais de pompe à carburant, moteur diesel à quatre roues motrices, (53)
10	J17 – Relais de pompe à carburant (pompe d’alimentation) (167)
11	J226 – Blocage de démarrage et relais de feu de recul (175)
12	J317 – Borne 30 relais de tension d’alimentation (109)
13	J151 – Relais de circulation continue de liquide de refroidissement (53)

Emplacements des fusibles sur la carte supplémentaire à 13 positions, véhicules avec volant à gauche :
re	–	Vide
mi	–	Vide
fa	15A	S30 – Fusible individuel d’essuie-glace de lunette arrière (à partir de décembre 2005), S144 – Fusible de verrouillage centralisé du système d’alarme (indicateur ATA)
sol	15A	S111 – Fusible du système d’alarme antivol (klaxon ATA)
1	J453 – Unité de commande multifonction au volant (450)
2	J453 – Unité de commande multifonction au volant (450)
3	J5 – Relais de feux de brouillard (53)
4	Vide
5	J398 – Relais de déverrouillage à distance du hayon (79) J546 – Télécommande de déverrouillage du hayon (407)
6	Vide
7	J151 – Relais de circulation continue du liquide de refroidissement (53)
8	J317 – Borne 30 relais de tension d’alimentation (109)
9	J226 – Blocage de démarrage et relais de feu de recul (175)
10	J17 – Relais de pompe à carburant (pompe d’alimentation) (167)
11	J17 – Relais de pompe à carburant, moteur diesel à quatre roues motrices, (53)
12	J99 – Relais de rétroviseur extérieur chauffant (53) J541 – Relais de vanne d’arrêt de liquide de refroidissement (53) J193 – Relais d’allume-cigare (53)
13	J508 – Relais d’atténuation du feu de stop (206)
re	15A	S144 – Fusible de verrouillage centralisé du système d’alarme antivol (indicateur ATA)
mi	15A	S111 – Fusible d’alarme antivol (klaxon ATA) S30 – Fusible individuel d’essuie-glace de lunette arrière (à partir de décembre 2005)
fa	–	Vide
sol	–	Vide

À propos de la Volkswagen Bora (1999-2006)

La Volkswagen Bora, produite de 1999 à 2006, est une voiture compacte réputée pour sa fiabilité et sa qualité de fabrication. Ce modèle était disponible en plusieurs variantes de carrosserie, y compris la berline et le break, et offrait diverses options de motorisation. Parmi les moteurs les plus populaires figuraient des unités essence et diesel d’une cylindrée de 1,4 à 2,8 litres, avec des puissances allant de 75 à 204 chevaux. La Volkswagen Bora était appréciée pour ses qualités de conduite, son confort et ses dispositifs de sécurité, ce qui en faisait un choix populaire parmi les conducteurs à la recherche d’un véhicule fiable et pratique.

Schéma de la boîte à fusibles de la Volkswagen Bora

Cette page présente un schéma détaillé de la boîte à fusibles de la Volkswagen Bora, essentiel pour l’entretien et le diagnostic corrects des systèmes électriques du véhicule. Dans ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Le schéma indique clairement les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration.
