Volkswagen Arteon (2017-2019) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Volkswagen Arteon (2017–2019), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Fusibles et relais Volkswagen Arteon (2017-2019)
La Volkswagen Arteon est une voiture produite à partir de 2017. Elle appartient à la catégorie supérieure (segment E). L’Arteon est le successeur du modèle CC. C’est donc le produit phare de l’entreprise de Wolfsburg. Le nom n’est pas un hasard, c’est une combinaison des mots Art et eon, c’est-à-dire l’art et une référence au Phideon (un modèle VW disponible sur le marché chinois).
Année de production : 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de la Volkswagen Arteon (2017-2019) est le fusible 12 de l’unité de fusibles.
Boîte à fusibles de l’habitacle
Emplacement de la boîte à fusibles
Volant à gauche :
La boîte à fusibles est située derrière la boîte à gants, à gauche du tableau de bord.
Volant à droite :
La boîte à fusibles est située derrière le couvercle, à gauche de la boîte à gants.
Schéma de la boîte à fusibles
Affectation des fusibles et relais dans l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 30A | Unité de commande de chauffage du liquide réducteur -J891- |
| 2 | 10 A | Unité de commande électronique de la colonne de direction -J527- |
| 3 | – | – |
| 4 | 7,5 A/
10 A. |
Klaxon -H12- |
| 5 | 5A /
7,5A |
Interface de diagnostic du bus de données -J533- |
| 6 | 5A/
7,5A |
Levier de vitesses -E313- |
| 7 | 10 A | Commande de chauffage et de climatisation -EX21-;
Unité de commande et d’affichage du système de climatisation arrière -E265-; Récepteur de télécommande pour le chauffage du liquide de refroidissement -R149-; Relais de chauffage de la lunette arrière -J9-; Horloge analogique -Y-; Unité de commande du système de surveillance de la pression des pneus -J502 -. |
| 8 | 7,5 A /
10 A. |
Commutateur rotatif des phares -EX1-;
Bouton de frein de stationnement électromécanique -E538-; Capteur de pluie et de lumière -G397-; Connecteur de diagnostic -U31-; Capteur d’alarme antivol -G578-; Éclairage arrière gauche -L181-; Éclairage arrière droit -L182-; Éclairage intérieur avant -WX1-; Capteur d’alarme antivol -G578-; Unité de commande pour l’éclairage de virage et le flux des phares -J745-; Éclairage de contour de la porte avant gauche -L251-; Éclairage de contour de la porte arrière gauche -L253-; Éclairage de contour de la porte avant droite -L252-; Éclairage de contour de la porte arrière droite -L254-. |
| 9 | 5A /
7,5A |
Unité de commande électronique de la colonne de direction -J527- |
| 10 | 7,5 A /
10 A. |
Unité d’affichage avant et
unité de commande de l’unité d’opération -J685-; Unité de commande de l’affichage tête haute -J898-. |
| 11 | 40A | Unité de commande d’alimentation à bord -J519- |
| 12 | 20A | Unité de commande 1 pour l’électronique d’information -J794-;
Unité de commande pour le système de navigation -J856-1). |
| 13 | 25A | Ceinture de sécurité avant gauche -NX10- |
| 14 | 40A | Unité de commande du ventilateur d’air frais -J126- |
| 15 | 10 A | Unité de commande pour le verrouillage électronique de la colonne de direction -J764- |
| 16 | 7,5A | Amplificateur de signal bidirectionnel pour téléphones mobiles/services
de transmission de données -J984- Prise de charge USB 1 -U37- Boîte à gants avec interface pour téléphone mobile -R265- Concentrateur USB -R293- |
| 17 | 7,5A | Insert de tableau de bord -KX2-;
Unité de commande du module d’appel d’urgence et unité de communication -J949-. |
| 18 | 7,5A | Unité de commande pour la caméra supérieure -J928-;
Support de couvercle arrière -EX37-; Caméra supérieure arrière -R246-. |
| 19 | 7,5A | Interface pour le système d’insertion et de démarrage -J965- |
| 20 | 7,5 A /
10 A / 15 A. |
Relais du système de dosage de liquide réducteur -J963-;
Relais de la pompe à vide -J318-. |
| 21 | 15A | Unité de commande de la transmission intégrale -J492- |
| 22 | 15A | Unité de commande du détecteur de remorque -J345- |
| 23 | 20A /
30A |
Unité de commande du toit ouvrant coulissant -J245- |
| 24 | 40A | Unité de commande d’alimentation à bord -J519- |
| 25 | 30A | Contrôleur de porte conducteur -J386-
Contrôleur de porte arrière conducteur -J926- |
| 26 | 30A | Unité de commande d’alimentation à bord -J519- |
| 27 | 30A | Unité de commande d’alimentation à bord -J519- |
| 28 | 25A | Unité de commande du détecteur de remorque -J345- |
| 29 | 5A | Relais du système de démarrage à distance -J471- |
| 30 | 10 A | Relais du système de démarrage à distance -J471- |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 31 | 30A | Régulateur de hayon -J605- |
| 32 | 10 A | Caméra avant pour les systèmes d’aide à la conduite -R242-;
Régulateur de vitesse adaptatif -J428-; Unité de commande pour l’aide au stationnement -J446-; Unité de commande pour l’aide au changement de voie -J769-; Unité de commande pour l’aide au changement de voie 2 -J770-. |
| 33 | 5A /
7,5A |
Unité de commande d’airbag -J234- |
| 34 | 7,5A | Rétroviseur intérieur -EX5-
Relais pour prises de courant -J807- Interrupteur de feux de recul -F4- Capteur de pression de refroidissement -G805- Capteur de qualité de l’air -G238- Module de commutateur central sur le tableau de bord -EX22- Module de commutateur 1 dans la console centrale -EX23- Unité de commande pour les sons des matériaux -J869- Bouton de frein de stationnement électrique -E538- |
| 35 | 7,5 /
10A |
Connexion de diagnostic -U31- |
| 36 | 5A /
7,5A |
Phare avant droit -MX2- |
| 37 | 5A /
7,5A |
Phare avant gauche -MX1- |
| 38 | 25A | Unité de commande du détecteur de remorque -J345- |
| 39 | 30A | Régulateur de porte avant droite -J387-
Régulateur de porte latérale arrière droite -J927- |
| 40 | 20A | Prise 12 V -U5-
Prise 12 V 2 -U18- Prise 12 V 3 -U19- |
| 41 | 25A | Ceinture de sécurité avant droite -NX11- |
| 42 | 40A | Unité de commande d’alimentation à bord -J519- |
| 43 | 40A | Unité de commande du pack audio numérique -J525- |
| 44 | 15A | Unité de commande du détecteur de remorque -J345- |
| 45 | 15A | Unité de commande pour le réglage du siège conducteur -J810-
Ventilateur de siège avant gauche 1 -V514- Ventilateur de dossier de siège avant gauche 1 -V512- |
| 46 | 30A | Onduleur DC/AC avec prise, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A /
7,5A |
Transmetteur de position d’embrayage -G476-
Relais de démarreur 1 -J906- Relais de démarreur 2 -J907- |
| 50 | 40A | Régulateur de hayon -J605- |
| 51 | 25A | Unité de commande et d’affichage pour le système de climatisation arrière -E265- |
| 52 | 15A | Unité de commande électronique pour l’amortissement -J250- |
| 53 | 30A | Arbre de lunette arrière chauffante -J9- |
| Relais : | ||
| R1 | Relais du système de dosage de liquide réducteur -J963- | |
| R2 | – | |
| R3 | – | |
| R4 | Relais de tension d’alimentation du terminal 15 -J329- | |
| R5 | Arbre de lunette arrière chauffante -J9- | |
| R6 | Relais pour prises de courant -J807- |
Les fusibles suivants se trouvent également dans le compartiment de la boîte à fusibles :
| Numéro | Ampères [A] | Description |
|---|---|---|
| A | 15A | Unité de commande pour le réglage
du siège avant droit -EX34-; Ventilateur de siège avant droit 1 -V518-; Ventilateur de dossier de siège avant droit 1 -V516-; |
| B | 5A | Relais du système de démarrage à distance -J471- |
| C | 7,5A | Prise de charge USB 1 -U37- |
| R1 | Relais du système de démarrage à distance -J471- |
Boîte à fusibles du compartiment moteur

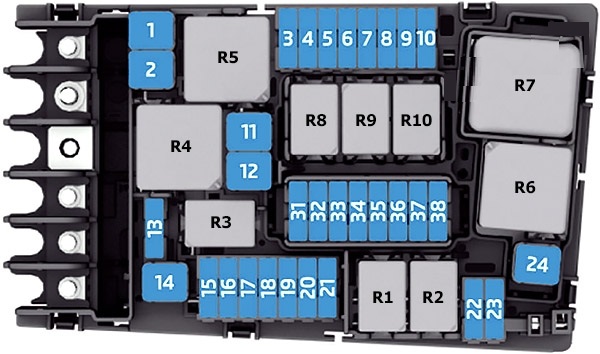

Schéma de la boîte à fusibles
Affectation des fusibles et relais dans le compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 25A | Unité de commande ABS -J104- |
| 2 | 40A /
60A |
Unité de commande ABS -J104-;
Pompe hydraulique ABS -V64-. |
| 3 | 15A 30A |
Contrôleur moteur -J623- |
| 4 | 5A /
7,5A / 10A |
Ventilateur de radiateur -VX57-
Relais à haute puissance thermique -J360- Relais à faible puissance thermique -J359- Valve de régulation de pression d’huile -N428- Valve de recirculation d’air du turbocompresseur -N249- Valve de volet d’admission -N316- Valve de contrôle de buse de refroidissement de piston -N522- Capteur de niveau et de température d’huile -G266- Valve de commutation de turbine -N529- Relais d’alimentation pour les composants moteur -J757- |
| 5 | 10 A | Valve de régulation de pression de carburant -N276-
Valve de dosage de carburant -N290- Relais d’alimentation pour les composants moteur -J757- Valve de commutation de turbine -N529- |
| 6 | 5A /
7,5A |
Interrupteur de feux de freinage -F- |
| 7 | 7,5 A /
10 A / 15 A. |
Pompe de refroidissement d’air comprimé -V188-
Valve de liquide de refroidissement pour la transmission -N488- Valve de fermeture de liquide de refroidissement -N82- Pompe de chauffage auxiliaire -V488- Valve de liquide de refroidissement pour la culasse -N489- Valve de régulation de pression d’huile -N428- Contrôleur de réservoir de carburant pour la détection de fuites -J909- |
| 8 | 15A | Sonde lambda 1 avant catalyseur -GX10-
Sonde lambda 1 après catalyseur -GX7- Unité de commande pour l’émetteur NOx -GX30- Unité de commande pour l’émetteur NOx 2 -J881- |
| 9 | 5A /
10A |
Contrôleur de valves d’échappement -J883-
Contrôleur de valves d’échappement 2 -J945- Unité de commande automatique pour le temps d’allumage -J179- Élément chauffant du ventilateur de carter d’huile -N79- Débitmètre massique d’air -G70- Pompe de chauffage auxiliaire -V488- Électrovanne du filtre à charbon actif 1 -N80- Valve de contrôle d’arbre à cames d’échappement 1 -N318- Valve de contrôle d’arbre à cames 1 -N205- |
| 10 | 15A / 20A | Unité de commande de pompe à carburant -J538- |
| 11 | 40A / 50A | Élément chauffant d’air auxiliaire -Z35- |
| 12 | 40A | Élément chauffant d’air auxiliaire -Z35- |
| 13 | 30A | Pompe hydraulique 1 pour l’huile de transmission -V475- |
| 14 | 40A | Relais de pare-brise chauffant -J47- |
| 15 | 15A | Relais de klaxon -J413- |
| 16 | 20A | Relais d’alimentation pour le composant moteur -J757- |
| 17 | 7,5A | Unité de commande moteur -J623-;
Unité de commande ABS -J104-; Relais de pare-brise chauffant -J47-. |
| 18 | 5A / 7,5A | Unité de commande du moniteur de batterie -J367-;
Interface de diagnostic du bus de données -J533-. |
| 19 | 30A | Unité de commande du moteur d’essuie-glace -J400- |
| 20 | 10 A | Klaxon d’avertissement -H12- |
| 21 | 30A | Relais de pare-brise chauffant 2 -J611- |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 22 | 5A / 7,5A | Contrôleur moteur -J623- |
| 23 | 30A | Moteur de démarrage -B- |
| 24 | 40A | Élément chauffant d’air auxiliaire -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Relais de pare-brise chauffant 2 -J611- |
| 34 | 30A | Relais de pare-brise chauffant 2 -J611- |
| 35 | 30A | Unité de commande du moteur d’essuie-glace -J400- |
| 36 | – | – |
| 37 | 30A | Unité de commande de chauffage auxiliaire -J364- |
| 38 | – | – |
| Relais : | ||
| R1 | Relais du moteur de démarrage 1 -J906- | |
| R2 | Relais du moteur de démarrage 2 -J907- | |
| R3 | Relais de klaxon -J413- | |
| R4 | Relais à haute puissance thermique -J360- | |
| R5 | Relais principal -J271- (essence);
Relais d’alimentation du terminal 30 -J317- (diesel). |
|
| R6 | Unité de commande automatique pour le temps d’allumage -J179- (essence). | |
| R7 | Relais à faible puissance thermique -J359- (diesel) | |
| R8 | Relais d’alimentation pour les composants moteur -J757-
(moteur essence 2,0 l) |
|
| R9 | Relais de pare-brise chauffant -J47- | |
| R10 | Relais de pare-brise chauffant 2 -J611- |
