Volkswagen Amarok (2009-2016) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Volkswagen Amarok (2009-2016), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen Amarok (2009-2016) – schéma de la boîte à fusibles
Année de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) du Volkswagen Amarok est le fusible n° 38 (prise 12V), n° 52 (prise électrique), n° 54 (prise allume-cigare) et n° 59 (prise 12V) dans la boîte à fusibles du tableau de bord.

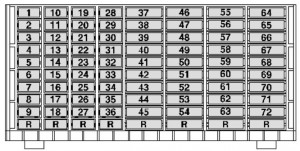

Support de fusible C
| Numéro | – | Ampérage [A] | Description |
| 1 | Fusible 1 sur le support de fusible C -SC1- | 10 | Unité de commande ABS -J104-;
Bouton TCS et ESP -E256-; Bouton de programme de conduite -E598-. |
| 2 | Fusible 2 sur le support de fusible C -SC2- | 10 | Unité de commande électronique de la colonne de direction -J527- |
| 3 | Fusible 3 sur le support de fusible C -SC3- | 10 | Interrupteur de marche arrière -F41- |
| 4 | Fusible 4 sur le support de fusible C -SC4- | 15 | Unité de commande d’alimentation -J519- |
| 5 | Fusible 5 sur le support de fusible C – SC5- | 5 | Débitmètre massique d’air -G70- |
| 6 | Fusible 6 sur le support de fusible C -SC6- | 5 | Unité de commande du détecteur de remorque -J345- |
| 7 | Fusible 7 sur le support de fusible C -SC7- | 5 | Interface pour utilisation externe |
| 8 | Fusible 8 sur le support de fusible C -SC8- | 10 | Blocage électronique de l’allumage -D9- |
| 9 | Fusible 9 sur le support de fusible C -SC9- | 10 | Unité de commande d’airbag -J234-;
Témoin d’avertissement de désactivation de l’airbag latéral passager -K145-. |
| 10 | Fusible 10 sur le support de fusible C -SC10- | 5 | Unité de commande moteur -J623- |
| 11 | Fusible 11 sur le support de fusible C -SC11- | 15 | Unité de commande de verrouillage de différentiel -J187- |
| 12 | Fusible 12 sur le support de fusible C – SC12- | 10 | Pompe à carburant 1 -V276- |
| 13 | Fusible 13 sur le support de fusible C -SC13 | 5 | Vanne de décharge des gaz d’échappement -N220-;
Vanne de commutation du refroidisseur de gaz d’échappement avec recirculation des gaz d’échappement -N345- |
| 14 | Fusible 14 sur le support de fusible C -SC14 | 15 | Pompe de circulation de liquide de refroidissement -V51- |
| 15 | Fusible 15 sur le support de fusible C -SC15- | 5 | Unité de commande moteur -J623- |
| 16 | Fusible 16 sur le support de fusible C -SC16- | 10 | Témoin d’avertissement de feu de brouillard arrière -K13-;
Ampoule de feu de brouillard arrière gauche -L46-; Ampoule de feu de brouillard arrière droit -L47-. |
| 17 | Fusible 17 sur le support de fusible C – SC17- | 5 | Ampoule de feu arrière droit -M2-;
Ampoule de position droite -M3-. |
| 18 | Fusible 18 sur le support de fusible C -SC18- | 5 | Ampoule de position gauche -M1-;
Ampoule de position gauche -M4-. |
| 19 | Fusible 19 sur le support de fusible C -SC19 | 15 | Unité de commande d’alimentation -J519- |
| 20 | Fusible 20 sur le support de fusible C -SC20- | 15 | Unité de commande d’alimentation -J519- |
| 21 | Fusible 21 sur le support de fusible C -SC21- | 5 | Unité de commande d’alimentation -J519- |
| 22 | Fusible 22 sur le support de fusible C -SC22- | – | Vide |
| 23 | Fusible 23 sur le support de fusible C -SC23- | 15 | Unité de commande moteur -J623- |
| 24 | Fusible 24 sur le support de fusible C -SC24 | 10 | Klaxon d’avertissement -H12- |
| 25 | Fusible 25 sur le support de fusible C -SC25- | 10 | Élément chauffant de la vanne de décharge d’huile -N79- |
| 26 | Fusible 26 sur le support de fusible C -SC26 | 5 | Ampoule de feux de jour droite -L175- |
| 27 | Fusible 27 sur le support de fusible C -SC27- | 5 | Ampoule de feux de jour gauche -L174- |
| 28 | Fusible 28 sur le support de fusible C -SC28- | 15 | Éclairage de plaque d’immatriculation gauche -X4;
Éclairage de plaque d’immatriculation droite -X5-. |
| 29 | Fusible 29 sur le support de fusible C -SC29- | 10 | Moteur de contrôle d’angle de phare gauche -V48- |
| 30 | Fusible 30 sur le support de fusible C -SC30- | 10 | Ampoule de feux de croisement gauche -L125- |
| 31 | Fusible 31 sur le support de fusible C -Sc31- | – | Vide |
| 32 | Fusible 32 sur le support de fusible C -SC32- | 10 | Ampoule de feux de croisement droite -L126- |
| 33 | Fusible 33 sur le support de fusible C -SC33- | 5 | Interrupteur de réglage de rétroviseur -E43- |
| 34 | Fusible 34 sur le support de fusible C -Sc34- | 15 | Vide |
| 35 | Fusible 35 sur le support de fusible C -SC35- | 15 | Sonde lambda 1 avant catalyseur -GX10- |
| 36 | Fusible 36 sur le support de fusible C -Sc36- | 5 | Unité de commande moteur -J623- |
| 37 | Fusible 37 sur le support de fusible C -SC37- | – | Vide |
| 38 | Fusible 38 sur le support de fusible C -SC38- | 15 | Prise 12V -U5- |
| 39 | Fusible 39 sur le support de fusible C -SC39- | 25 | Unité de commande du détecteur de remorque -J345- |
| 40 | Fusible 40 sur le support de fusible C -SC40- | 25 | Unité de commande du détecteur de remorque -J345- |
| 41 | Fusible 41 sur le support de fusible C -SC41- | 25 | Unité de commande du détecteur de remorque -J345- |
| 42 | Fusible 42 sur le support de fusible C -SC42- | 15 | Connecteur de diagnostic -U31-;
Contrôleur électronique de la colonne de direction -J527-; Interrupteur de pression du système de climatisation -F129-; Capteur de qualité de l’air -G238-; Contrôleur de verrouillage de différentiel -J187-; Contrôleur de boîte à fusibles -J646-; Insert de tableau de bord -K-; Ampoule de feu stop de haut niveau -M25-; Interrupteur de feux stop -F-; Affichage -K40-. |
| 43 | Fusible 41 sur le support de fusible C – Sc43- | 25 | Unité de commande d’alimentation -J519- |
| 44 | Fusible 44 sur le support de fusible C -SC44- | 30 | Unité de commande d’alimentation -J519- |
| 45 | Fusible 45 sur le support de fusible C -SC45- | 15 | Connecteur de diagnostic -U31-;
Insert de tableau de bord -K-; Contrôleur électronique de la colonne de direction -J527-; Contrôleur de climatisation -J301-; Contrôleur Climatronic -J255-; Interrupteur de chauffage/puissance de chauffage -E16-. |
| 46 | Fusible 46 sur le support de fusible C -SC46- | 25 | Unité de commande latérale -J646- |
| 47 | Fusible 47 sur le support de fusible C -SC47- | 20 | Unité de commande d’alimentation |
| 48 | Fusible 48 sur le support de fusible C -SC48- | 20 | Contrôleur de porte conducteur -J386- |
| 49 | Fusible 49 sur le support de fusible C -SC49- | 20 | Unité de commande de porte passager avant -J387- |
| 50 | Fusible 50 sur le support de fusible C -SC50- | 20 | Contrôleur de porte arrière gauche -J388- |
| 51 | Fusible 51 sur le support de fusible C -SC51- | 20 | Contrôleur de porte arrière droite -J389- |
| 52 | -Fusible 52 sur le support de fusible C -SC52- | 15 | Prise électrique -U- |
| 53 | Fusible 53 sur le support de fusible C -SC53- | 20 | Ampoule antibrouillard gauche -L22- |
| 54 | Fusible 54 sur le support de fusible C -SC54- | 15 | Allume-cigare -U1- |
| 55 | Fusible 55 sur le support de fusible C -SC55- | 15 | Moteur de contrôle d’angle de phare droit -V49- |
| 56 | Fusible 56 sur le support de fusible C -SC56- | – | Vide |
| 57 | Fusible 57 sur le support de fusible C -SC57- | 30 | Bouton de chauffage de siège, gauche -E653-;
Bouton de chauffage de siège, droit – E654-; Contrôleur de chauffage de siège -J882-. |
| 58 | Fusible 58 sur le support de fusible C -SC58- | – | Vide |
| 59 | Fusible 59 sur le support de fusible C -SC59- | 20 | Prise 12V -UX3- |
| 60 | Fusible 60 sur le support de fusible C -SC60- | 5 | Module de détecteur de remorque -J345-;
Connecteur de diagnostic -U31-; Unité de commande d’alimentation -J519-. |
| 61 | Fusible 61 sur le support de fusible C -SC61- | 5 | Unité de commande du détecteur de remorque -J345-;
Connecteur de diagnostic -U31-; Unité de commande d’alimentation de bord -J519-. |
| 62 | Fusible 62 sur le support de fusible C -SC62- | 20 | Unité de commande de chauffage auxiliaire -J364-;
Pompe de circulation -V55-. |
| 63 | Fusible 63 sur le support de fusible C -SC63- | 10 | Ampoule d’éclairage de compartiment de charge -M53- |
| 64 | Fusible 64 sur le support de fusible C -SC64- | 30 | Interrupteur de sortie de résistance / chaleur -E16-;
Unité de commande Climatronic -J255-; Unité de commande du système de climatisation -J301-. |
| 65 | Fusible 65 sur le support de fusible C -SC65- | 15 | Unité de commande moteur -J623- |
| 66 | Fusible 66 sur le support de fusible C -SC66- | 30 | Unité de commande d’alimentation -J519- |
| 67 | Fusible 67 sur le support de fusible C -SC67- | 30 | Radio -R-;
Unité de commande avec affichage pour système radio et de navigation -J503-. |
| 68 | Fusible 68 sur le support de fusible C -SC68- | – | Vide |
| 69 | Fusible 69 sur le support de fusible C -SC69- | 15 | Interface pour utilisation externe |
| 70 | Fusible 70 sur le support de fusible C -SC70- | 5 | Interface pour utilisation externe |
| 71 | Fusible 71 sur le support de fusible C -SC71- | 25 | Interface pour utilisation externe |
| 72 | Fusible 72 sur le support de fusible C -SC72- | 10 | Interface pour utilisation externe |
Support de fusible A -SA-
| Numéro | – | Ampérage [A] | Description |
| 1 | Fusible 1 sur le support de fusible A -SA1- | 175 | Alternateur -C- |
| 2 | Fusible 2 sur le support de fusible A -SA2- | 175 | Fusible 4 sur le support de fusible C -SC4-;
Fusible 8 sur le support de fusible C -SC8-; Fusible 11 sur le support de fusible C -SC11-; Fusible 15 sur le support de fusible C -SC15-; Support de fusible C -SC19 – SC24-; Support de fusible C -SC43 – SC51-; Support de fusible SC62 – SC64-; Support de fusible C -SC66 – SC67-. |
| 3 | Fusible 3 sur le support de fusible A -SA3- | 40 | Interface pour utilisation externe |
| 4 | Fusible 4 sur le support de fusible A -SA4- | 80/110 | Ventilateur de radiateur -V7- |
| 5 | Fusible 5 sur le support de fusible A -SA5- | 50 | Unité de commande de contrôle automatique de la durée d’allumage J179- |
| 6 | Fusible 6 sur le support de fusible A -SA6- | 80 | Support de fusible C -SC39 – SC41- |
Support de fusible B -SB-
| Numéro | – | Ampérage [A] | Description |
| 1 | Fusible 1 sur le support de fusible B -SB1- | 30 | Unité de commande ABS J104- |
| 2 | Fusible 2 sur le support de fusible B -SB2- | 30 | Relais de pompe à carburant -J17-;
Pompe de pression du système de carburant -G6-. |
| 3 | Fusible 3 sur le support de fusible B -SB3- | 10 | Unité de commande ABS -J104- |
| 4 | Fusible 4 sur le support de fusible B -SB4- | 5 | Unité de commande d’alimentation -J519- |
| 5 | Fusible 5 sur le support de fusible B -SB5- | – | Vide |
| 6 | Fusible 6 sur le support de fusible B -SB6- | – | Vide |
Relais
| Numéro | Description |
| 1 | Relais de chauffage auxiliaire du liquide de refroidissement -J493- |
| 2 | Vide |
| 3 | Vide |
| 4 | Vide |
| 5 | Vide |
| 6 | Relais d’alimentation 2 -J710- (53) |
| 7 | Relais d’alimentation du terminal 15 -J329- (100) |
| 8 | Relais de pompe de liquide de refroidissement -J235- |
| 9 | Vide |
| 10 | Vide |
| 11 | Vide |
| 12 | Relais d’alimentation 1 -J701- (53) |
| 13 | Relais de démarreur -J53- (53) |
| 14 | Relais de pompe à carburant -J17- (404) |
| Relais d’alimentation du terminal 30 -J317- (404) | |
| 15 | Relais d’alimentation -J16- (100) |
| 16 | Relais de décharge du terminal 58b -J374- (449) |
| 20 | Relais principal -J271- (643) |
