Volkswagen Tiguan 2 (2016-2021) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Volkswagen Tiguan 2 (2016–2021), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Volkswagen Tiguan 2 – schéma de la boîte à fusibles
Année de fabrication : 2016, 2017, 2018, 2019, 2020, 2021.
Le fusible de l’allume-cigare (prise de courant) dans le Volkswagen Tiguan 2 est le fusible 40 (20A) dans la boîte à fusibles du compartiment moteur.

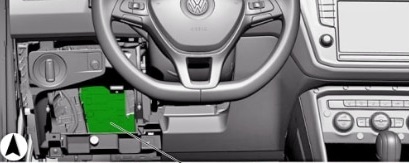

Boîte à fusibles dans l’habitacle
Elle se trouve sous le tableau de bord, derrière le couvercle de protection.
Schéma de la boîte à fusibles
| N° | Description |
| 1 | 30A Unité de commande de chauffage du véhicule réducteur J891 |
| 2 | 10A Unité de commande de la colonne de direction J527 6) |
| 3 | Réserve |
| 4 | Réserve |
| 5 | 7,5 A Interface de diagnostic du bus de données J533 |
| 6 | 7,5A Sélection E313 |
| 7 | 10A Contrôleur de chauffage et de climatisation EX21 ;
Contrôleur de chauffage J65 ; Contrôleur de climatisation J255 ; Contrôleur de climatisation J301 ; Contrôleur de climatisation arrière avec affichage E265 ; Récepteur de signal radio pour chauffage d’eau supplémentaire R149 ; Relais de chauffage de la lunette arrière J9 ; Contrôleur de capteur de pression des pneus J502. |
| 8 | 7,5 A Commutateur rotatif des phares EX1 ;
Bouton de frein de stationnement électrique E538 ; Capteur de pluie et de lumière G397 ; Connecteur de diagnostic U31 ; Commutateur de profil de conduite E881 ; Capteur d’alarme anti-intrusion G578 ; Éclairage de plafond 1, éclairage de plafond L235 ; Unité de commande pour l’éclairage adaptatif et le contrôle du flux des phares J745 ; Lampe 2, éclairage dans le profil de toit L236. |
| 9 | 7,5A Unité de commande de la colonne de direction J527 |
| 10 | 7,5 A Affichage, panneau de commande avant, affichage et sortie d’informations J685 ;
Unité de commande d’affichage haute résolution J898. |
| 11 | 40A Unité de commande d’alimentation à bord J519 |
| 12 | 20A Unité de commande d’électronique d’information 1 J794 ;
Unité de commande de navigation J856. |
| 13 | 25A Unité de commande de prétensionneur de ceinture de sécurité du siège avant gauche J854 |
| 14 | 40A Unité de commande du ventilateur d’air frais J126 |
| 15 | 10A Contrôleur de verrouillage électronique de la colonne de direction J764 |
| 16 | 7,5 A Tuner TV RX6 ; Unité de commande d’électronique d’information 1 J794 ; Amplificateur bi-bande pour communication mobile J984 ; Prise avec interface pour téléphone mobile R265 ; Lecteur de carte D8 ; Hub USB R293. |
| 17 | 7,5A Tableau de bord KX2 ;
Unité de commande dans le tableau de bord J285 ; Unité de commande du module d’appel d’urgence et de l’unité de communication J949. |
| 18 | 7,5A Unité de commande de vue à 360° J928 |
| 19 | 7.5A Interface d’autorisation d’entrée et de démarrage J965 |
| 20 | 7,5 / 10A Relais du système de dosage du véhicule réducteur J963 ;
Module d’alimentation du système de dosage du véhicule réducteur GX19. |
| 21 | 15A Contrôleur de transmission intégrale J492 |
| 22 | 15A Unité de commande du détecteur de remorque J345 |
| 23 | 20A Commande de la fenêtre coulissante du toit de l’unité de commande J245 ;
Toit ouvrant J394. |
| 24 | 40A Unité de commande d’alimentation à bord J519 |
| 25 | 30A Contrôleur de porte conducteur ou passager J386 ;
Moteur de la lunette arrière gauche ou droite V26. |
| 26 | 30A Unité de commande d’alimentation à bord J519 |
| 27 | 30A Unité de commande d’alimentation à bord J519 |
| 28 | 25A Unité de commande du détecteur de remorque J345 |
| 29 | Réserve |
| 30 | Réserve |
| 31 | 40A Unité de commande d’alimentation à bord J519 |
| 32 | 10A Systèmes d’assistance au conducteur avant R242 ;
Caméra ; Contrôle de l’unité de régulateur de vitesse adaptatif J428 ; Assistance au stationnement J446 7) ; Assistance au maintien de voie J769 ; Contrôle de l’unité 2 pour l’assistant de voie J770 ; Assistance au stationnement J791 7). |
| 33 | 7,5A Contrôleur d’airbags J234 ;
Témoin désactivé. airbag passager avant K145. |
| 34 | 7,5A Commutateur rotatif des phares EX1 ; Rétroviseur intérieur EX5 ; Relais de prise J807 ; Commutateur de feux de recul F4 ; Capteur de pression du système de climatisation G805 ; Capteur de pollution de l’air G238 ; Bouton de frein de stationnement électrique E538 ; Bouton de désactivation de l’ASR et du contrôle électronique de stabilité E256. |
| 35 | 7,5 A Connecteur de diagnostic U31 ;
Réglage du flux des phares E102 ; Réglage de l’orientation des phares et de l’éclairage des instruments EX14 ; Actionneur de réglage du flux du phare gauche V48 ; Moteur de réglage du flux du phare droit V49 ; Phare avant gauche MX1 ; Phare avant droit MX2. |
| 36 | 7,5 / 10A Phare avant droit MX2 |
| 37 | 7,5 / 10A Phare avant gauche MX1 |
| 38 | 25A Unité de commande du détecteur de remorque J345 |
| 39 | 30A Contrôleur de porte conducteur ou passager J386 ;
Moteur de la lunette arrière gauche ou droite V26. |
| 40 | 20A Prises ;
Allume-cigare 12 V. |
| 41 | 25A Contrôleur de prétensionneur de ceinture de sécurité avant droit J855 ; Contrôleur de prétensionneur de ceinture de sécurité avant gauche J854. |
| 42 | 40A Unité de commande d’alimentation à bord J519 |
| 43 | 30A Unité de commande audio numérique J525 |
| 44 | 15A Unité de commande du détecteur de remorque J345 |
| 45 | 15A Contrôleur de réglage du siège conducteur J810 |
| 46 | Onduleur 30A avec prise, 12 V – 230 V U13 |
| 47 | 15A Moteur d’essuie-glace arrière V12 |
| 48 | Réserver |
| 49 | 7,5A Capteur de position de la pédale d’embrayage G476 ;
Relais du démarreur 1 J906. |
| 50 | 40A Contrôleur de hayon J605 |
| 51 | 25A Panneau de commande et affichage de la climatisation arrière E265 |
| 52 | 15A Unité de commande électronique d’amortissement J250 |
| 53 | 30A Relais de lunette arrière chauffante J9 |
Relais
- R1 Relais du système de dosage de l’agent réducteur J963
- R2 Relais de l’électroaimant J44
- R3 Réservé
- R4 Relais d’alimentation du terminal 15 J329
- R5 Relais de lunette arrière chauffante J9
- R6 Relais de prise J807
Séparément, dans la partie inférieure de cet appareil, se trouvent un fusible thermique S46 15 A pour le réglage du siège passager avant et un fusible prise de charge USB S356 7,5 A.
Boîte à fusibles dans le compartiment moteur
Elle se trouve sur le côté gauche du compartiment moteur.
| Numéro | Description |
| SB1 | Unité de commande ABS 25A J104 |
| SB2 | Contrôleur ABS 40/60A J104 |
| SB3 | 15 / 30A Unité de commande moteur J623 |
| SB4 | 5/10A Capteur de niveau et de température d’huile G266 ;
Contrôleur de ventilateur de radiateur J293 ; Relais du système de dosage de l’agent réducteur J963 2) ; Électrovanne du réservoir 1 N80 1) ; Vanne de régulation des injecteurs de refroidissement de piston N522 6) ; Vanne de dérivation du turbocompresseur N249 6) ; Vanne d’étranglement N316 6) ; Vanne de régulation de l’arbre à cames des soupapes d’admission 1 N205 1) ; Vanne de régulation de l’arbre à cames des soupapes d’admission 1 N318 1) ; Vanne de régulation de la pression d’huile N428 1) ; Vanne de refroidissement de la culasse N489 1) ; Relais haute puissance J360 2) ; Vanne de commutation du radiateur de recirculation des gaz d’échappement N345 2) ; Relais basse puissance de chauffage J359 2) ; Électrovanne de régulation de la pression de suralimentation N75 2). |
| SB5 | 10A Régulateur de pression de carburant N276 2) ; Vanne de dosage de carburant N290 2) ; Relais d’alimentation de l’électronique moteur J757 ; Système d’alimentation en air secondaire GX24 6) ; Régulateur d’arbre à cames d’échappement. |
| SB6 | 5A Commutateur de feux de freinage F |
| SB7 | 7,5 / 10 / 15A Pompe de circulation de chauffage V488 2), 6) ; Vanne d’étranglement des gaz d’échappement J883 1), 4) ; Vanne de dosage de carburant N290 4), 7) ; Pompe de circulation V55 7) ; Vanne d’arrêt du liquide de refroidissement N82 6) ; Vanne du circuit de refroidissement N488 ; Pompe de circulation du liquide de refroidissement V50 ; Pompe de refroidissement d’air du ventilateur V188 ; Régulateur de pression de carburant N276 1) ; Vanne de régulation de la pression d’huile N428 2) ; Vanne de liquide de refroidissement de la culasse N489. |
| SB8 | 10 / 15A Sonde lambda 1 avant catalyseur GX10 ;
Chauffage de sonde lambda Z19 ; Sonde lambda 1 après catalyseur GX7 ; Chauffage de sonde lambda 1 après catalyseur Z29 ; Capteur NOx G295. |
| SB9 | 5/10 / 20A Pompe de circulation V488 ;
Vanne du réservoir de l’électroaimant N80 1 1) ; Vanne d’admission de l’arbre à cames 1 N205 ; Régulateur d’arbre à cames de la soupape d’échappement 1 N318 ; Débitmètre massique d’air G70 2) ; Unité de commande de bobine d’allumage J179 2). |
| SB10 | 15 / 20A Contrôleur de pompe à carburant J538 |
| SB11 | 40A Élément chauffant pour chauffage d’air supplémentaire Z35 |
| SB12 | 40A Élément chauffant pour chauffage d’air supplémentaire Z35 |
| SB13 | 15A Bloc Mécatronique KP DSG J743 |
| SB14 | 40A Relais de lunette arrière chauffante J47 |
| SB15 | 15A Relais sonore J413 |
| SB16 | 20A Relais d’alimentation des composants électroniques du moteur J757 |
| SB17 | 7,5 A Relais principal J271 1) ;
Relais d’alimentation en tension du terminal 30 J317 2) ; Contrôleur moteur J623 ; Contrôleur ABS J104 ; Relais de lunette arrière chauffante J47. |
| SB18 | 5A Unité de commande pour la surveillance de la batterie J367 ;
Interface de diagnostic du bus de données J533. |
| SB19 | 30A Moteur d’essuie-glace V |
| SB20 | 10A Sirène d’alarme H12 |
| SB21 | 30A Relais 2 de lunette arrière chauffante J611 |
| SB22 | 5A Unité de commande moteur J623 |
| SB23 | 30A Moteur de démarrage B |
| SB24 | 40A Élément chauffant pour chauffage d’air supplémentaire Z35 |
| SB25 | Réservé |
| SB26 | Réservé |
| SB27 | Réservé |
| SB28 | Réservé |
| SB29 | Réservé |
| SB30 | Réservé |
| SB31 | Réservé |
| SB32 | Réservé |
| SB33 | 15A Bloc Mécatronique KP DSG J743 |
| SB34 | Réservé |
| SB35 | Moteur d’essuie-glace 30A |
| SB36 | Réservé |
| SB37 | 20A Contrôleur de chauffage supplémentaire J364 |
| SB38 | Réservé |
Relais
- R1 Relais du démarreur 1 J906
- R2 Relais du démarreur 2 J907
- R3 Relais du signal sonore J413
- R4 Relais de chauffage haute puissance J360 (uniquement pour les véhicules diesel)
- R4 Relais de pompe à air secondaire J299 (uniquement pour les modèles avec moteur essence 2,0 l)
- R5 Relais principal J271 (uniquement pour les véhicules essence) /
- R5 Relais pour borne d’alimentation 30 J317 (uniquement pour les véhicules diesel)
- Contrôleur de bougies de préchauffage R6 J179 (uniquement pour les modèles diesel)
- R7 Relais de chauffage basse puissance J359 (uniquement pour les véhicules diesel)
- R8 Relais d’alimentation des composants électroniques du moteur J757 (uniquement pour les modèles avec moteur essence 2,0 l)
- R9 Relais de lunette arrière chauffante J47 (uniquement sur les modèles avec lunette arrière chauffante (4GX))
- R10 Relais 2 de lunette arrière chauffante J611

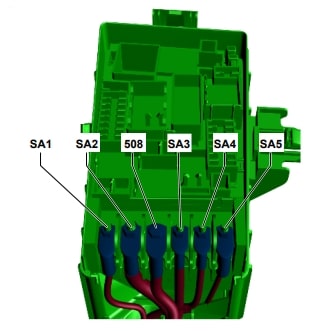

Fusibles de puissance
Description
- SA1 – 125A Alimentation des fusibles
- SA2 – 400A Générateur avec régulateur de tension
- SA3 – 80A Direction assistée
- SA4 – 80A Alimentation des fusibles
- SA5 – 50A Ventilateur de radiateur
Le couvercle de la batterie peut également contenir un fusible haute puissance.
